信息识别方法、设备和系统.pdf

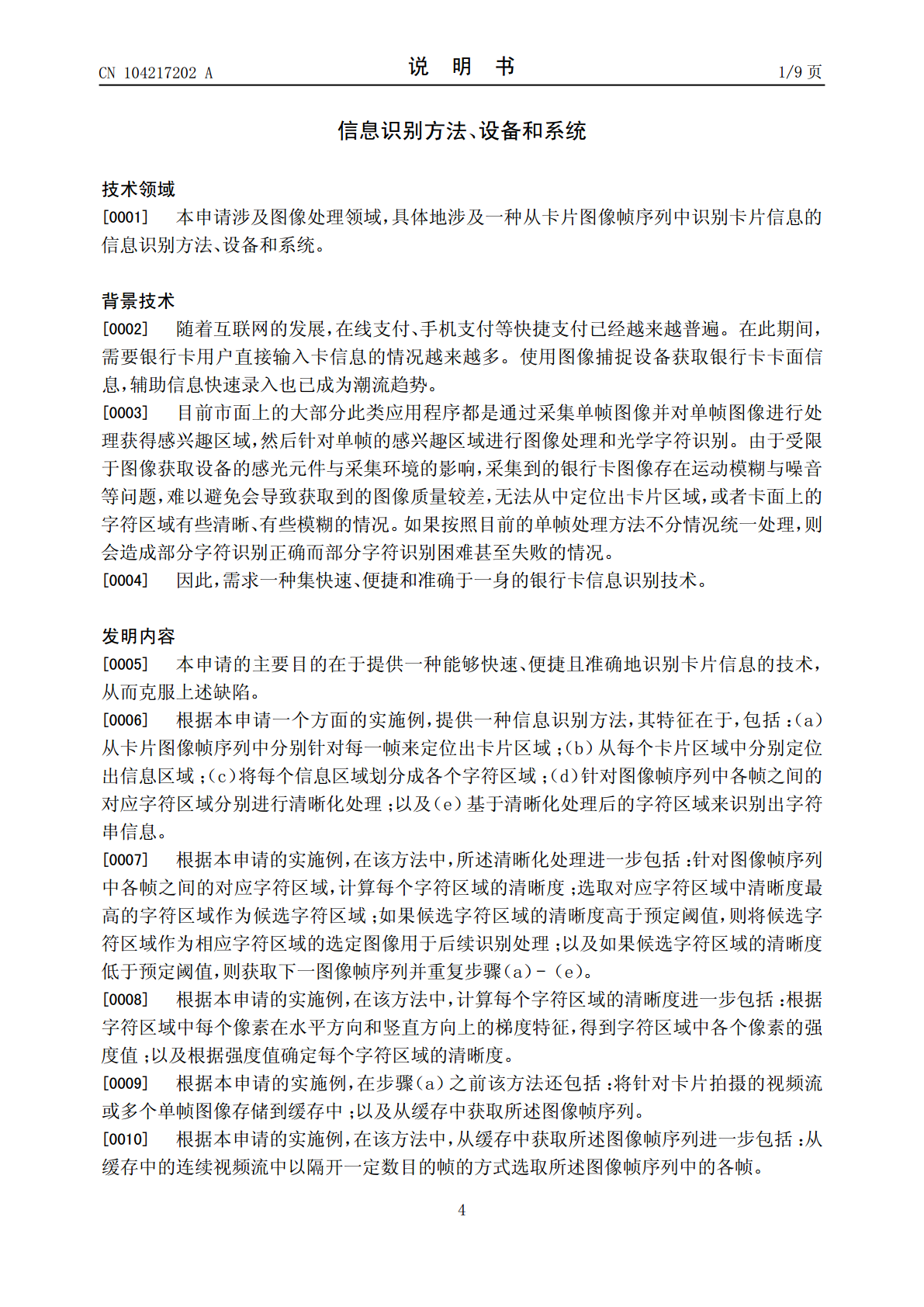

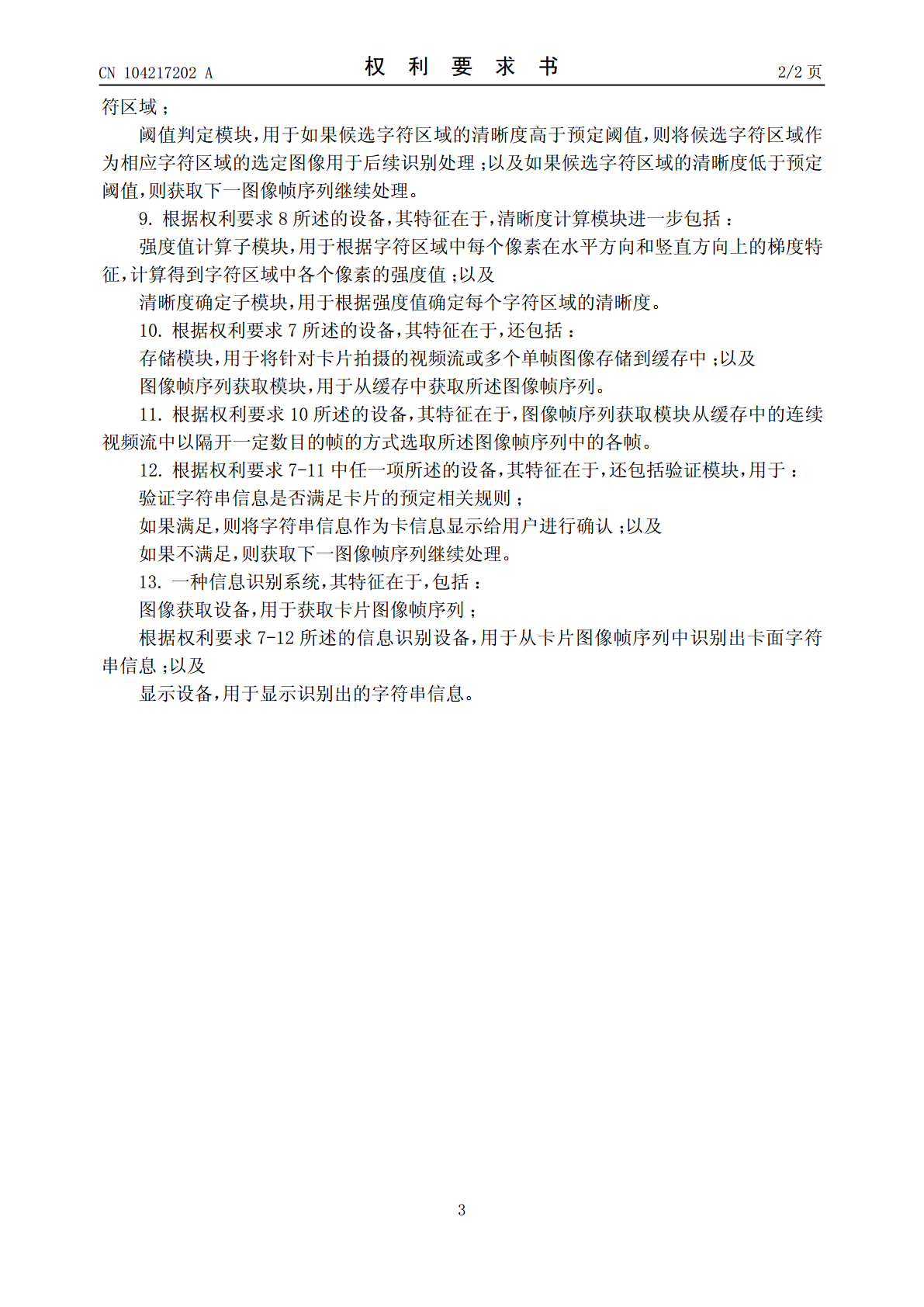

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104217202104217202A(43)申请公布日2014.12.17(21)申请号201310216611.5(22)申请日2013.06.03(71)申请人支付宝（中国）网络技术有限公司地址310099浙江省杭州市西湖区西溪路525号C楼103室(72)发明人李扬陈果(74)专利代理机构北京国昊天诚知识产权代理有限公司11315代理人许志勇(51)Int.Cl.G06K9/20(2006.01)G06K9/40(2006.01)权权利要求书2页利要求书2页说明书9页说明书9页附图4页附图4页(54)发明名称信息识别方法、设备和系统(57)摘要本申请涉及信息识别方法、设备和系统。该方法包括：从卡片图像帧序列中分别针对每一帧来定位出卡片区域；从每个卡片区域中分别定位出信息区域；将每个信息区域划分成各个字符区域；针对图像帧序列中各帧之间的对应字符区域分别进行清晰化处理；以及基于清晰化处理后的字符区域来识别出字符串信息。根据本申请的技术方案，通过融合卡片图像帧序列中的多帧的处理结果，得到最为清晰的卡面字符区域图像，并基于该字符区域图像识别出卡面字符串信息，从而输出针对同一卡片的识别结果，使得卡面字符串信息识别的准确率大大提高，进而可以快速、便捷且准确地录入卡信息。CN104217202ACN10427ACN104217202A权利要求书1/2页1.一种信息识别方法，其特征在于，包括：（a）从卡片图像帧序列中分别针对每一帧来定位出卡片区域；（b）从每个卡片区域中分别定位出信息区域；（c）将每个信息区域划分成各个字符区域；（d）针对图像帧序列中各帧之间的对应字符区域分别进行清晰化处理；以及（e）基于清晰化处理后的字符区域来识别出字符串信息。2.根据权利要求1所述的方法，所述清晰化处理进一步包括：针对图像帧序列中各帧之间的对应字符区域，计算每个字符区域的清晰度；选取对应字符区域中清晰度最高的字符区域作为候选字符区域；如果候选字符区域的清晰度高于预定阈值，则将候选字符区域作为相应字符区域的选定图像用于后续识别处理；以及如果候选字符区域的清晰度低于预定阈值，则获取下一图像帧序列并重复步骤（a）-（e）。3.根据权利要求2所述的方法，其特征在于，计算每个字符区域的清晰度进一步包括：根据字符区域中每个像素在水平方向和竖直方向上的梯度特征，得到字符区域中各个像素的强度值；以及根据强度值确定每个字符区域的清晰度。4.根据权利要求1所述的方法，其特征在于，在步骤（a）之前还包括：将针对卡片拍摄的视频流或多个单帧图像存储到缓存中；以及从缓存中获取所述图像帧序列。5.根据权利要求4所述的方法，其特征在于，从缓存中获取所述图像帧序列进一步包括：从缓存中的连续视频流中以隔开一定数目的帧的方式选取所述图像帧序列中的各帧。6.根据权利要求1-5中任一项所述的方法，其特征在于，还包括：（f）验证字符串信息是否满足卡片的预定相关规则；如果满足，则将字符串信息作为卡信息显示给用户进行确认；以及如果不满足，则获取下一图像帧序列并重复步骤（a）-（e）。7.一种信息识别设备，其特征在于，包括：卡片定位模块，用于从针对卡片拍摄的图像帧序列中分别针对每一帧来定位出卡片区域；信息定位模块，用于从每个卡片区域中分别定位出信息区域；字符区域划分模块，用于将每个信息区域划分成各个字符区域；清晰化处理模块，用于针对图像帧序列中各帧之间的对应字符区域分别进行清晰化处理；以及识别模块，用于基于清晰化处理后的字符区域来识别出字符串信息。8.根据权利要求7所述的设备，所述清晰化处理模块进一步包括：清晰度计算模块，用于针对图像帧序列中各帧之间的对应字符区域，计算每个字符区域的清晰度；候选字符区域选取模块，用于选取对应字符区域中清晰度最高的字符区域作为候选字2CN104217202A权利要求书2/2页符区域；阈值判定模块，用于如果候选字符区域的清晰度高于预定阈值，则将候选字符区域作为相应字符区域的选定图像用于后续识别处理；以及如果候选字符区域的清晰度低于预定阈值，则获取下一图像帧序列继续处理。9.根据权利要求8所述的设备，其特征在于，清晰度计算模块进一步包括：强度值计算子模块，用于根据字符区域中每个像素在水平方向和竖直方向上的梯度特征，计算得到字符区域中各个像素的强度值；以及清晰度确定子模块，用于根据强度值确定每个字符区域的清晰度。10.根据权利要求7所述的设备，其特征在于，还包括：存储模块，用于将针对卡片拍摄的视频流或多个单帧图像存储到缓存中；以及图像帧序列获取模块，用于从缓存中获取所述图像帧序列。11.根据权利要求10所述的设备，其特征在于，图像帧序列获取模块从缓存中的连续视频流中以隔开一
