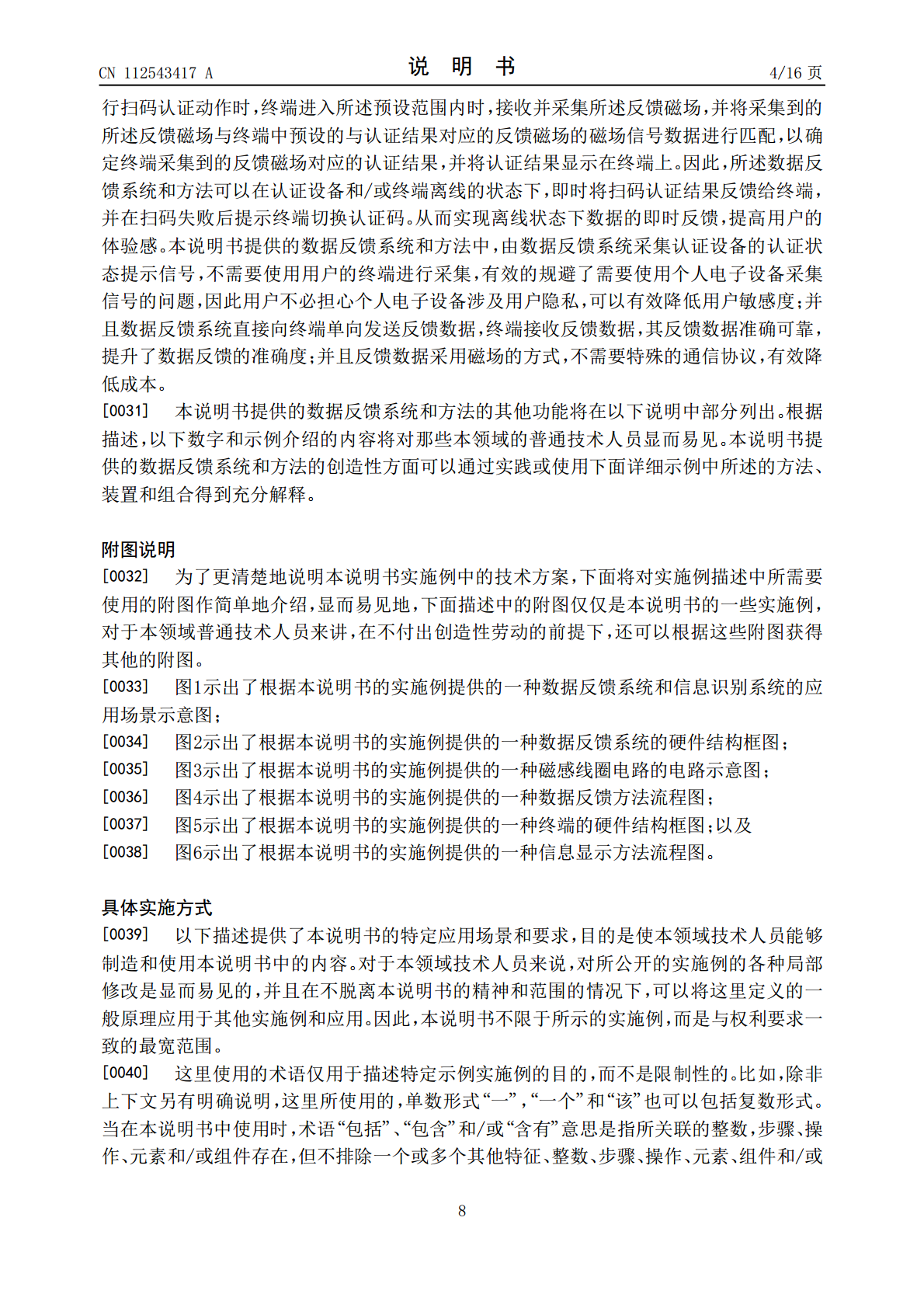

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112543417A(43)申请公布日2021.03.23(21)申请号202011320256.2(22)申请日2020.11.23(71)申请人支付宝（杭州）信息技术有限公司地址310000浙江省杭州市西湖区西溪路556号8层B段801-11(72)发明人叶芊金华静李默王青郑伟军(74)专利代理机构北京市一法律师事务所11654代理人刘荣娟(51)Int.Cl.H04W4/021(2018.01)H04W4/80(2018.01)H04W12/47(2021.01)H04W12/06(2021.01)权利要求书3页说明书16页附图5页(54)发明名称数据反馈系统和方法(57)摘要本说明书提供的数据反馈系统和方法中，数据反馈系统采集认证设备广播的认证状态提示信号，控制器基于所述认证状态提示信号生成与认证结果对应的控制信号，从而控制磁感线圈电路在预设范围内产生与认证结果对应的反馈磁场；当终端靠近认证设备进行认证时，终端进入预设范围内时，采集所述反馈磁场并与终端中预设的反馈磁场的磁场信号数据进行匹配，以确定认证结果，并显示在终端上。所述数据反馈系统和方法可以在认证设备和/或终端离线的状态下，即时将扫码认证结果反馈给终端，从而实现离线状态下数据的即时反馈。CN112543417ACN112543417A权利要求书1/3页1.一种数据反馈系统，工作时安装在靠近认证设备的位置，所述认证设备被配置为对移动终端的认证码进行认证，并广播与认证结果相对应的认证状态提示信号，包括：信号采集设备，工作时采集所述认证设备对外广播的所述认证状态提示信号；控制器，与所述信号采集设备通信连接，获取所述认证状态提示信号，并基于所述认证状态提示信号生成与所述认证结果对应的控制信号；以及磁感线圈电路，与所述控制器电连接，并基于所述控制信号，在所述磁感线圈电路周围的预设范围内产生反馈磁场，所述反馈磁场的磁场信号数据与所述认证结果对应，并可被产生所述认证码的终端识别。2.如权利要求1所述的数据反馈系统，其中，所述认证状态提示信号包括声音提示信号，所述声音提示信号包括语音数据和信号音中的至少一种。3.如权利要求2所述的数据反馈系统，其中，所述认证状态提示信号还包括红外提示信号和超声波提示信号中的至少一种。4.如权利要求2所述的数据反馈系统，其中，所述基于所述认证状态提示信号生成与所述认证结果对应的控制信号，包括以下方式中的至少一种：对所述语音数据进行语音识别，判断所述认证码的所述认证结果并生成对应的所述控制信号；以及对所述信号音进行信号音识别，判断所述认证码的所述认证结果并生成对应的所述控制信号。5.如权利要求1所述的数据反馈系统，其中，所述认证结果包括认证成功或认证失败；所述认证状态提示信号包括与所述认证成功对应的认证成功提示信号或者与所述认证失败对应的认证失败提示信号；所述控制信号包括与所述认证成功对应的第一控制信号，或者与所述认证失败对应的第二控制信号，其中所述第一控制信号不同于所述第二控制信号；所述反馈磁场包括与所述认证成功对应的第一反馈磁场，或者与所述认证失败对应的第二反馈磁场，其中，所述第一反馈磁场不同于所述第二反馈磁场。6.如权利要求5所述的数据反馈系统，其中，所述第一反馈磁场不同于所述第二反馈磁场，包括：所述第一反馈磁场的方向、强度和频率中至少有一个不同于所述第二反馈磁场。7.如权利要求1所述的数据反馈系统，其中，所述磁感线圈电路至少包括电源和磁感线圈，所述控制器与所述电源电连接，通过所述控制信号控制所述电源，从而控制所述磁感线圈的电流以产生所述反馈磁场。8.如权利要求1所述的数据反馈系统，其中，所述磁场信号数据包括磁场的强度、方向以及频率中的至少一个。9.如权利要求1所述的数据反馈系统，其中，所述数据反馈系统与所述认证设备的距离在预设距离内，当所述终端处于所述认证设备的有效认证距离内时，所述终端处于所述预设范围内。10.如权利要求9所述的数据反馈系统，其中，当所述终端处于所述认证设备的有效认证距离外时，所述终端处于所述预设范围外。2CN112543417A权利要求书2/3页11.如权利要求1所述的数据反馈系统，其中，所述认证码包括乘车码，所述认证设备包括乘车扫码设备，所述终端包括移动终端。12.如权利要求1所述的数据反馈系统，其中，所述认证设备对所述认证码进行认证时，所述认证设备和/或所述终端处于离线状态。13.一种数据反馈方法，应用于权利要求1中所述的数据反馈系统，包括通过所述控制器执行：控制所述信号采集设备采集所述认证设备对外广播的与所述认证码的认证结果对应的所述认证状态提示信号；基于所述认证状态提示信号生成与所述认证结果对应的控制信号；以及基于所述控制信号控制所述磁
