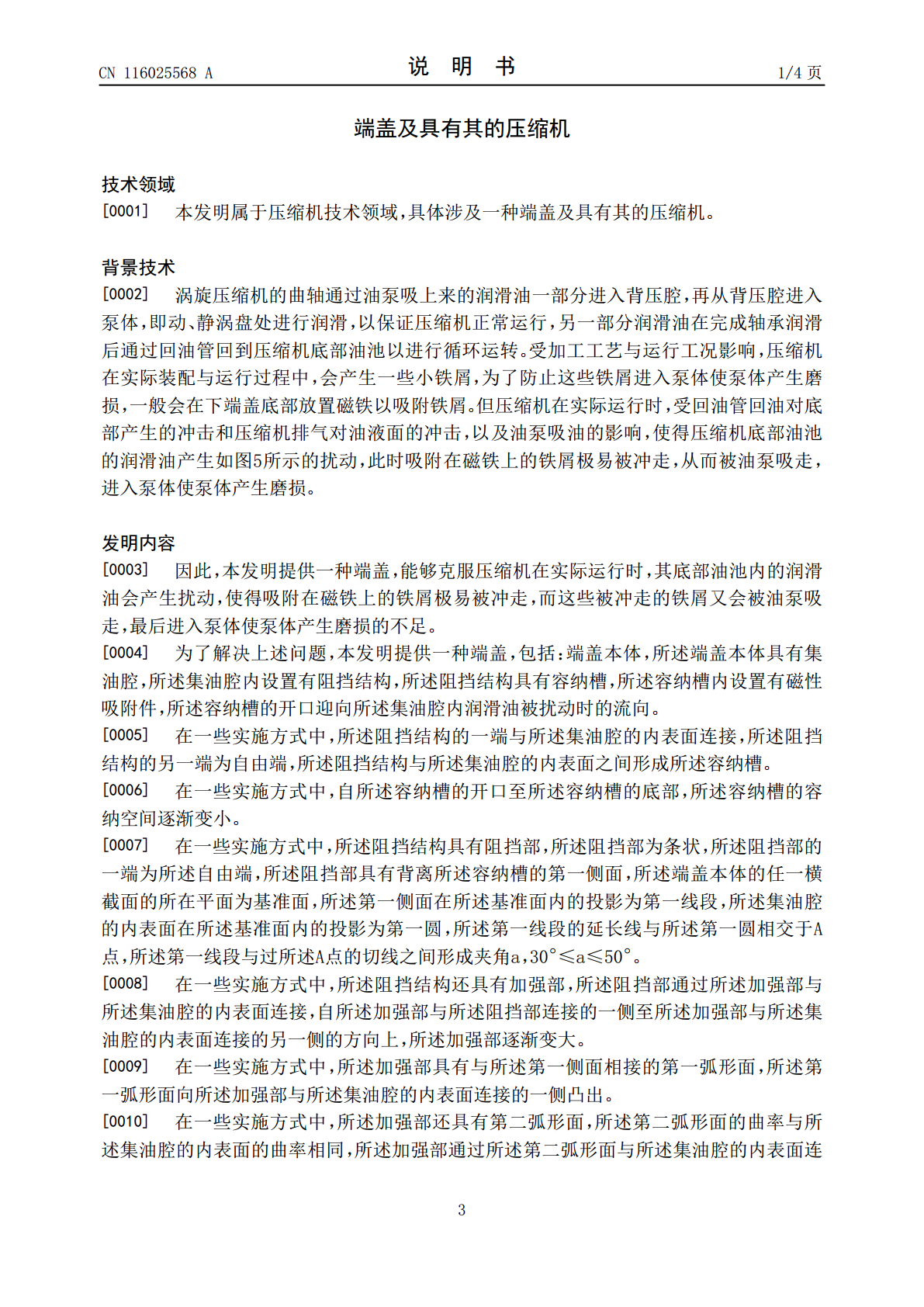

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN116025568A(43)申请公布日2023.04.28(21)申请号202310006782.9(22)申请日2023.01.04(71)申请人珠海格力电器股份有限公司地址519031广东省珠海市珠海横琴新区汇通三路108号办公608(72)发明人覃凤莲张敬豪冯建伟康小丽刘双来(74)专利代理机构北京煦润律师事务所11522专利代理师王茹梁永芳(51)Int.Cl.F04C29/00(2006.01)F04C29/02(2006.01)F04C18/02(2006.01)权利要求书1页说明书4页附图4页(54)发明名称端盖及具有其的压缩机(57)摘要本发明提供一种端盖及具有其的压缩机，其中的端盖，包括端盖本体具有集油腔，集油腔内设置有阻挡结构，阻挡结构具有容纳槽，容纳槽内设置有磁性吸附件，容纳槽的开口迎向集油腔内润滑油被扰动时的流向。根据本发明，当端盖应用于压缩机上时，可使其成为压缩机的下端盖。在压缩机的运行过程中，即便集油腔内的润滑油因为多种原因产生扰动，由于阻挡结构所具有的容纳槽的开口迎向润滑油被扰动时的流向，因此吸附在磁性吸附件上的铁屑在容纳槽的阻碍作用下不会跟随润滑油的扰动游走。同时，在扰动作用下进入容纳槽内的铁屑也不会再出来，这样就防止了润滑油扰动使得铁屑游走，然后被油泵吸走，最后进入泵体使泵体产生磨损的问题发生。CN116025568ACN116025568A权利要求书1/1页1.一种端盖，其特征在于，包括端盖本体(1)，所述端盖本体(1)具有集油腔(2)，所述集油腔(2)内设置有阻挡结构(3)，所述阻挡结构(3)具有容纳槽，所述容纳槽内设置有磁性吸附件(4)，所述容纳槽的开口迎向所述集油腔(2)内润滑油被扰动时的流向。2.根据权利要求1所述的端盖，其特征在于，所述阻挡结构(3)的一端与所述集油腔(2)的内表面连接，所述阻挡结构(3)的另一端为自由端，所述阻挡结构(3)与所述集油腔(2)的内表面之间形成所述容纳槽。3.根据权利要求1所述的端盖，其特征在于，自所述容纳槽的开口至所述容纳槽的底部，所述容纳槽的容纳空间逐渐变小。4.根据权利要求1所述的端盖，其特征在于，所述阻挡结构(3)具有阻挡部(31)，所述阻挡部(31)为条状，所述阻挡部(31)的一端为所述自由端，所述阻挡部(31)具有背离所述容纳槽的第一侧面(32)，所述端盖本体(1)的任一横截面的所在平面为基准面，所述第一侧面(32)在所述基准面内的投影为第一线段，所述集油腔(2)的内表面在所述基准面内的投影为第一圆，所述第一线段的延长线与所述第一圆相交于A点，所述第一线段与过所述A点的切线之间形成夹角a，30°≤a≤50°。5.根据权利要求4所述的端盖，其特征在于，所述阻挡结构(3)还具有加强部(33)，所述阻挡部(31)通过所述加强部(33)与所述集油腔(2)的内表面连接，自所述加强部(33)与所述阻挡部(31)连接的一侧至所述加强部(33)与所述集油腔(2)的内表面连接的另一侧的方向上，所述加强部(33)逐渐变大。6.根据权利要求5所述的端盖，其特征在于，所述加强部(33)具有与所述第一侧面(32)相接的第一弧形面(34)，所述第一弧形面(34)向所述加强部(33)与所述集油腔(2)的内表面连接的一侧凸出。7.根据权利要求5所述的端盖，其特征在于，所述加强部(33)还具有第二弧形面，所述第二弧形面的曲率与所述集油腔(2)的内表面的曲率相同，所述加强部(33)通过所述第二弧形面与所述集油腔(2)的内表面连接。8.根据权利要求1所述的端盖，其特征在于，所述阻挡结构(3)的数量为多个，各所述阻挡结构(3)沿所述集油腔(2)的内表面间隔分布。9.根据权利要求1所述的端盖，其特征在于，所述磁性吸附件(4)上构造有用于对所述磁性吸附件(4)进行拿取的操作槽。10.一种压缩机，其特征在于，包括权利要求1至9任一项所述的端盖。2CN116025568A说明书1/4页端盖及具有其的压缩机技术领域[0001]本发明属于压缩机技术领域，具体涉及一种端盖及具有其的压缩机。背景技术[0002]涡旋压缩机的曲轴通过油泵吸上来的润滑油一部分进入背压腔，再从背压腔进入泵体，即动、静涡盘处进行润滑，以保证压缩机正常运行，另一部分润滑油在完成轴承润滑后通过回油管回到压缩机底部油池以进行循环运转。受加工工艺与运行工况影响，压缩机在实际装配与运行过程中，会产生一些小铁屑，为了防止这些铁屑进入泵体使泵体产生磨损，一般会在下端盖底部放置磁铁以吸附铁屑。但压缩机在实际运行时，受回油管回油对底部产生的冲击和压缩机排气对油液面的冲击，以及油泵吸油的影响，使得压缩机底部油池的润滑油产生如图5所示的扰动，此时吸附在磁铁上的铁屑极易被冲走，从而
