一种用于加工MDU支撑板的专用夹具.pdf
2023-05-25
10金币
891KB
11页
Ch****91
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共11页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种用于加工MDU支撑板的专用夹具.pdf

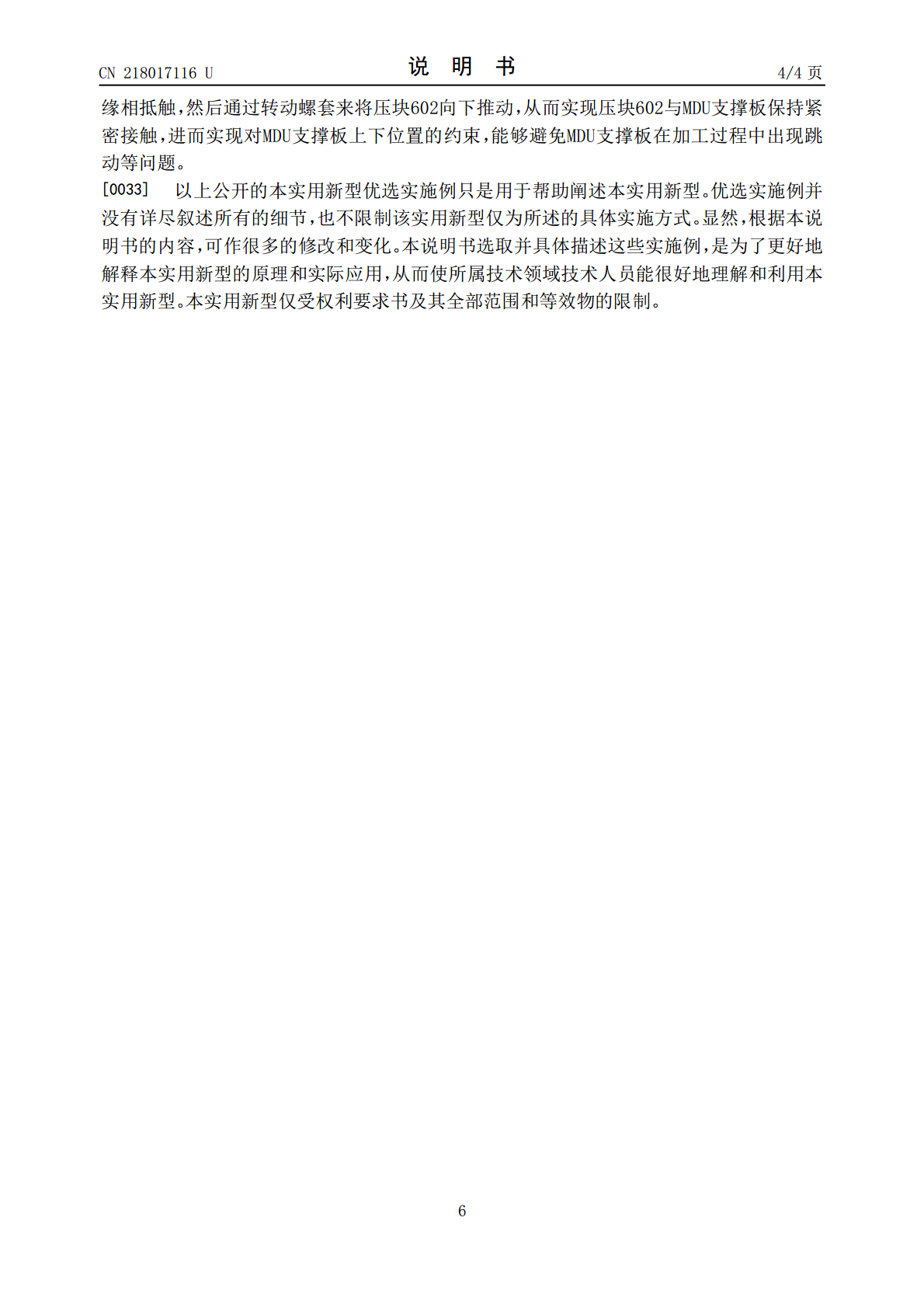

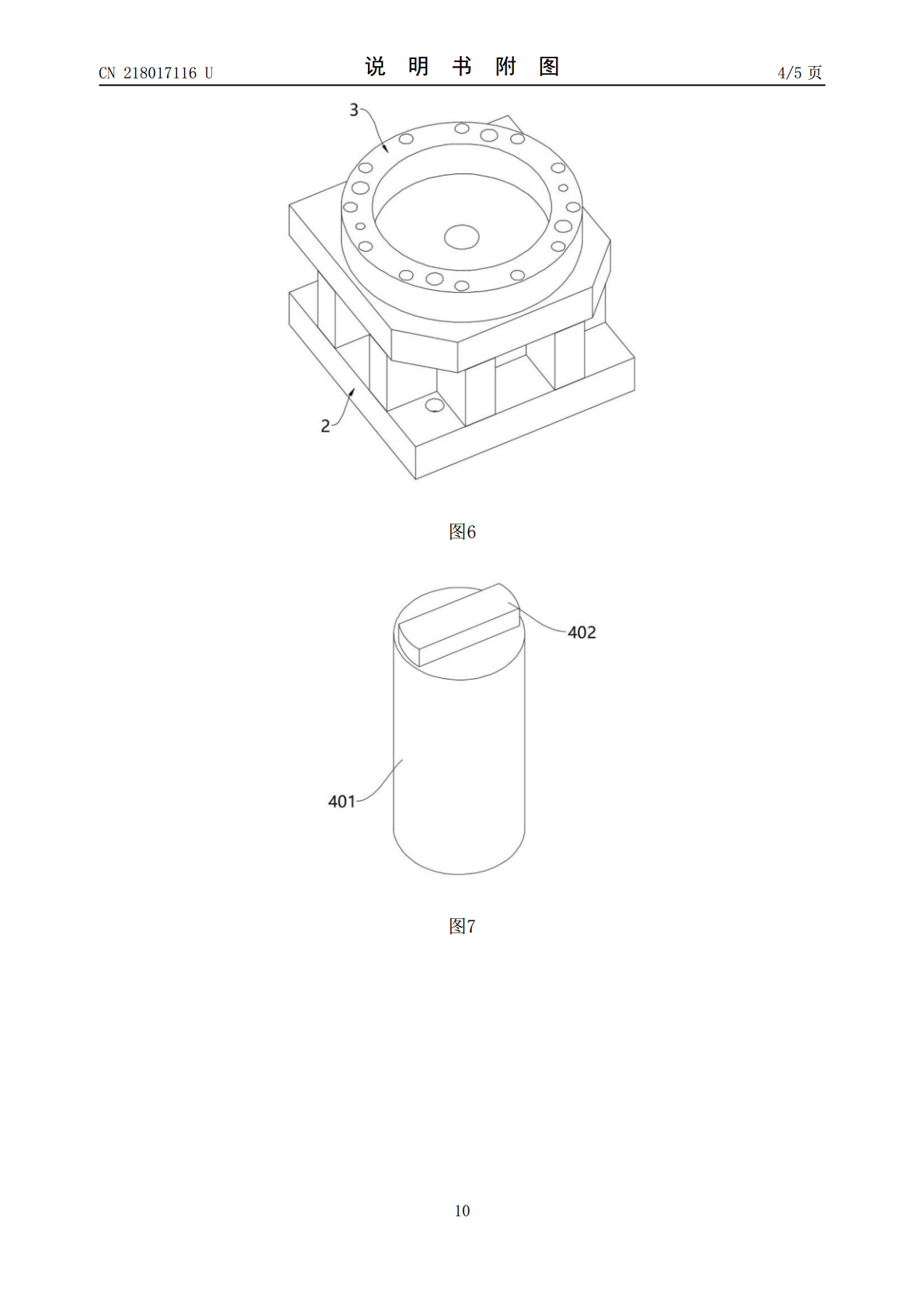

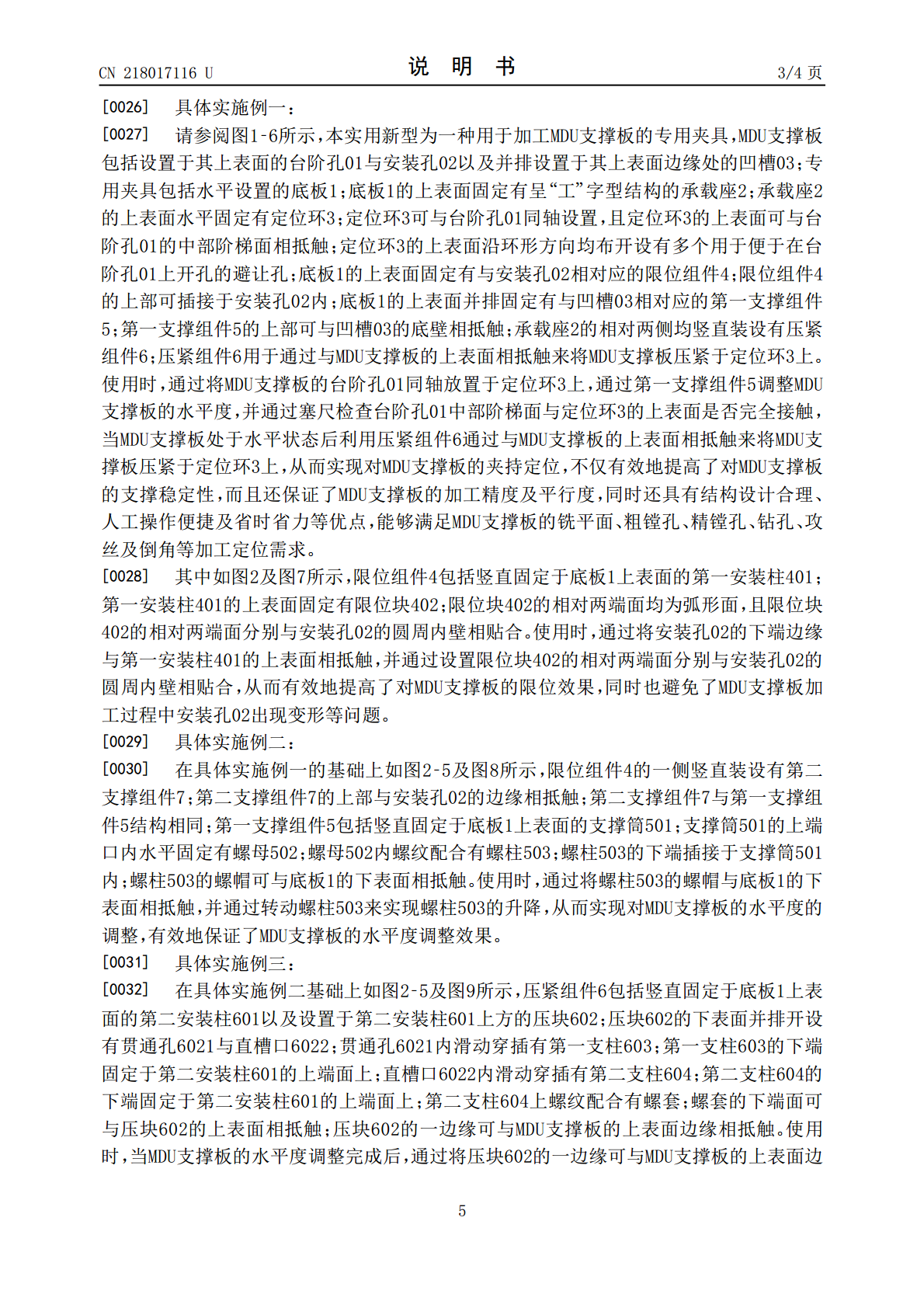

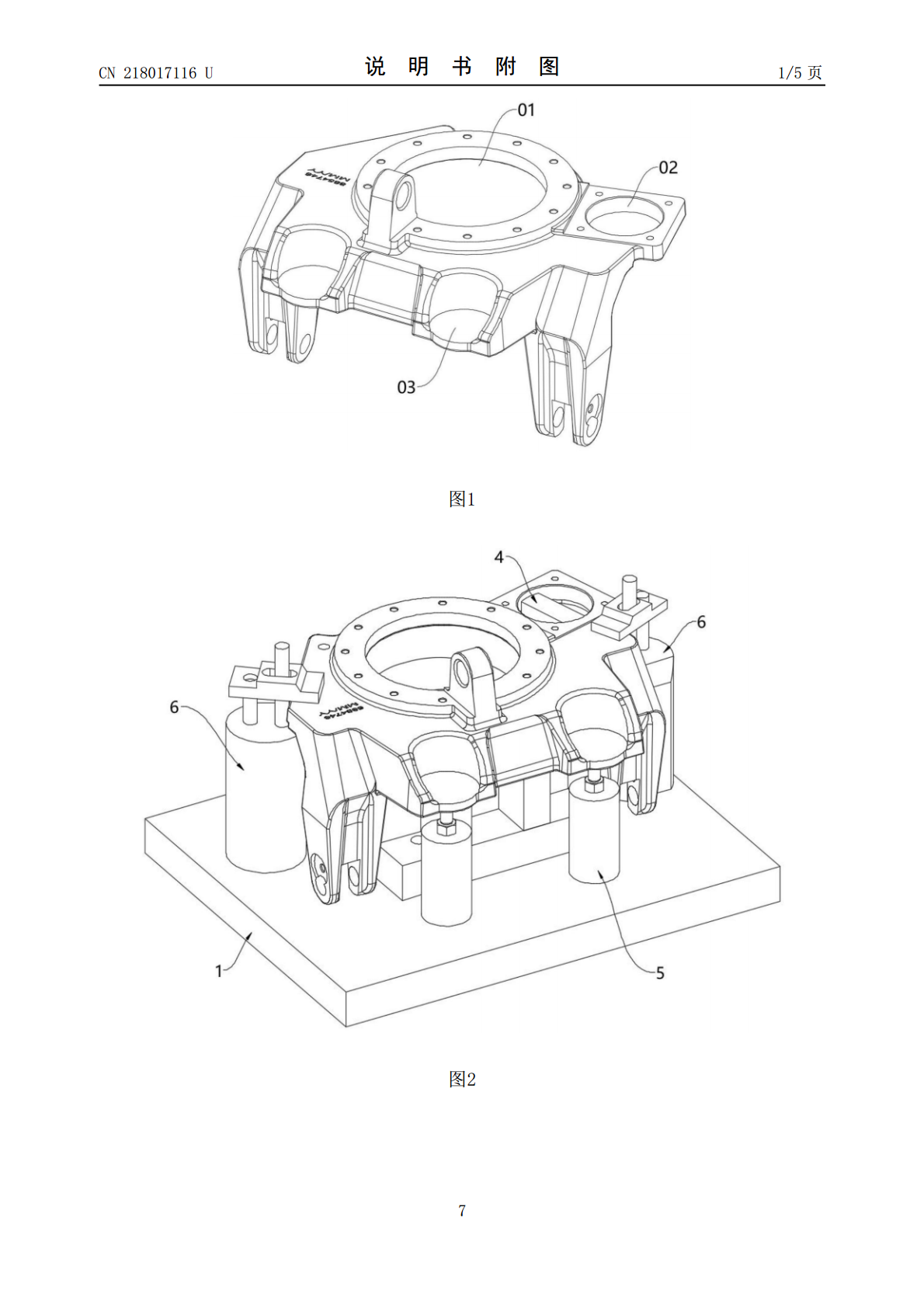

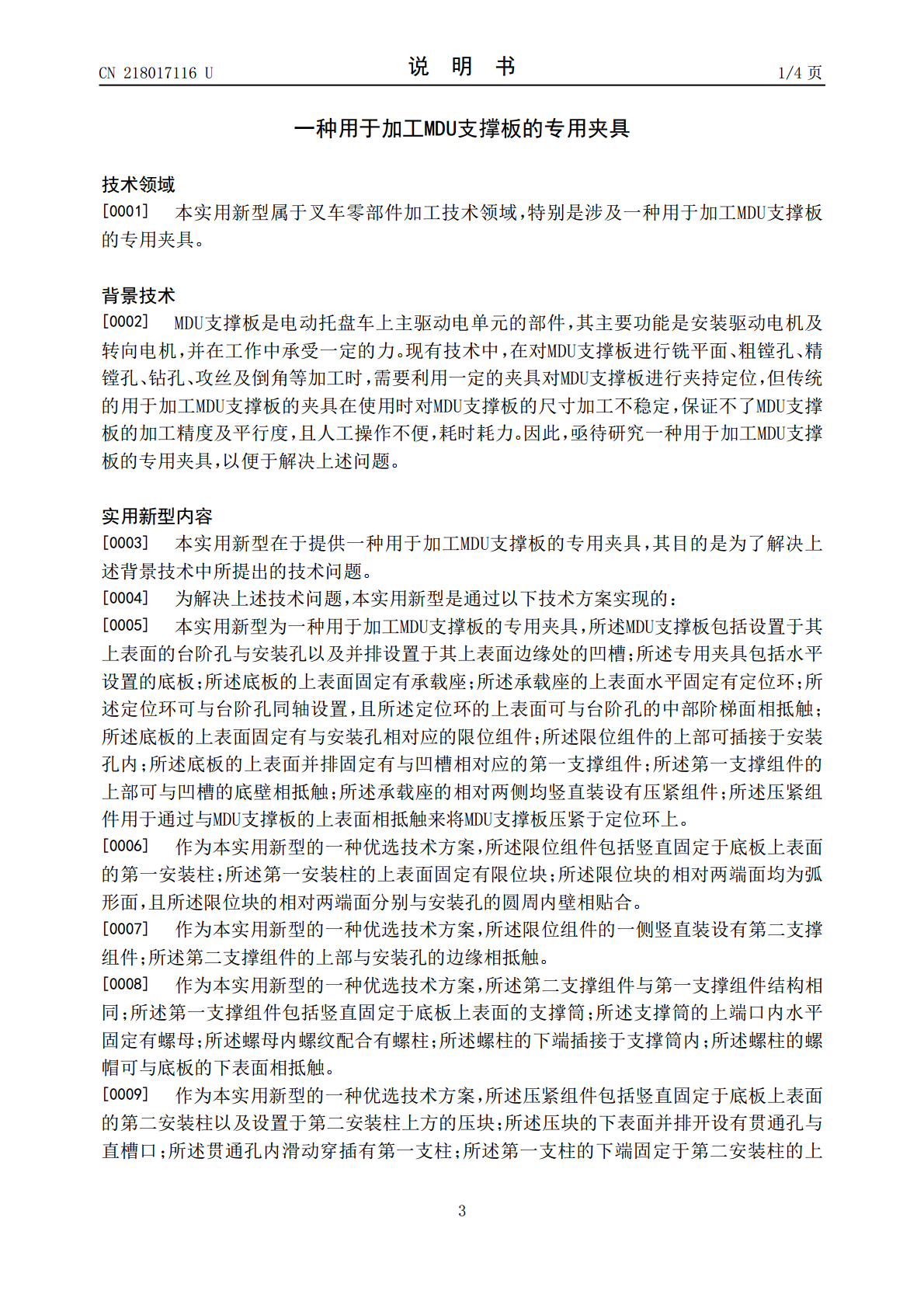

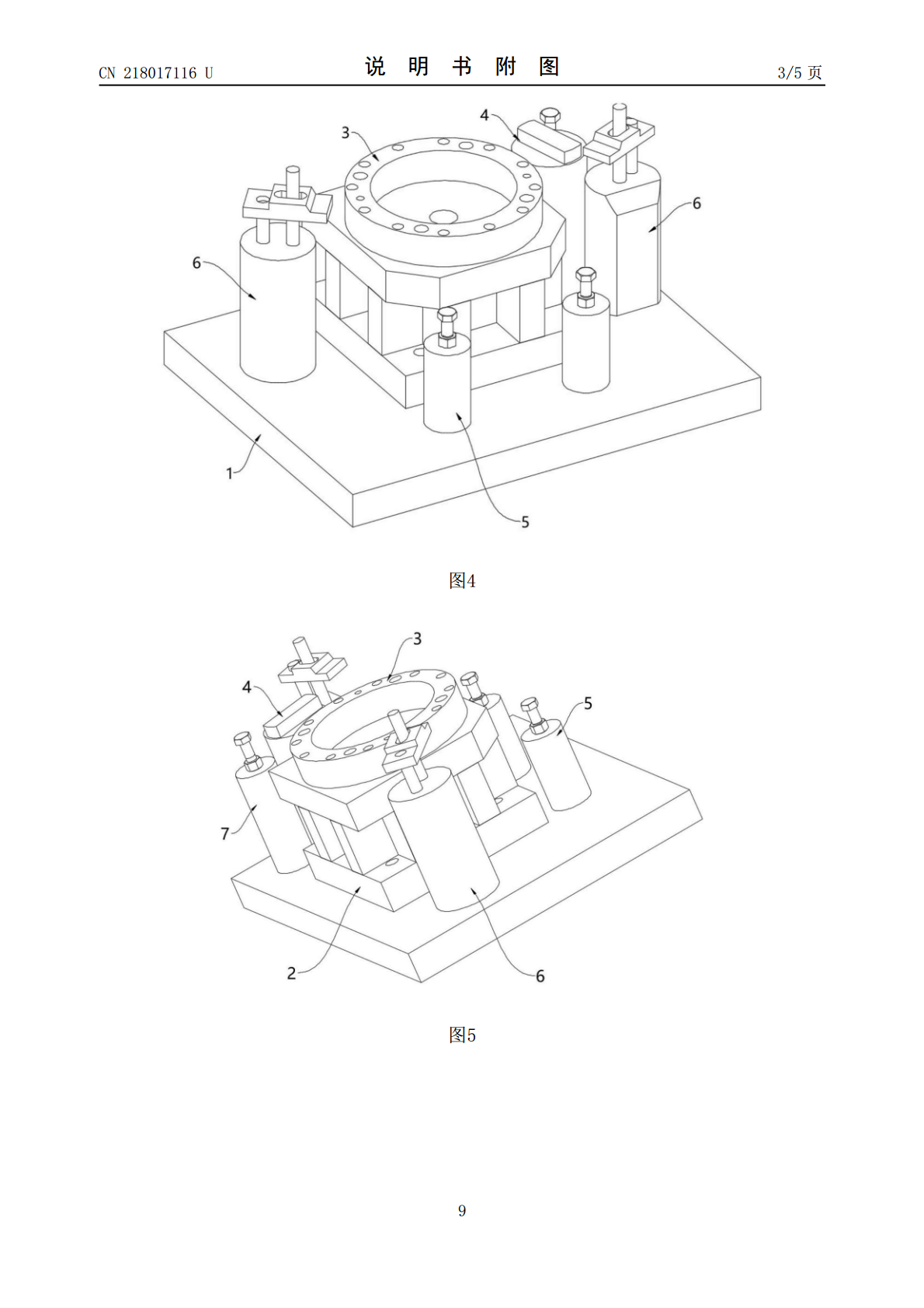

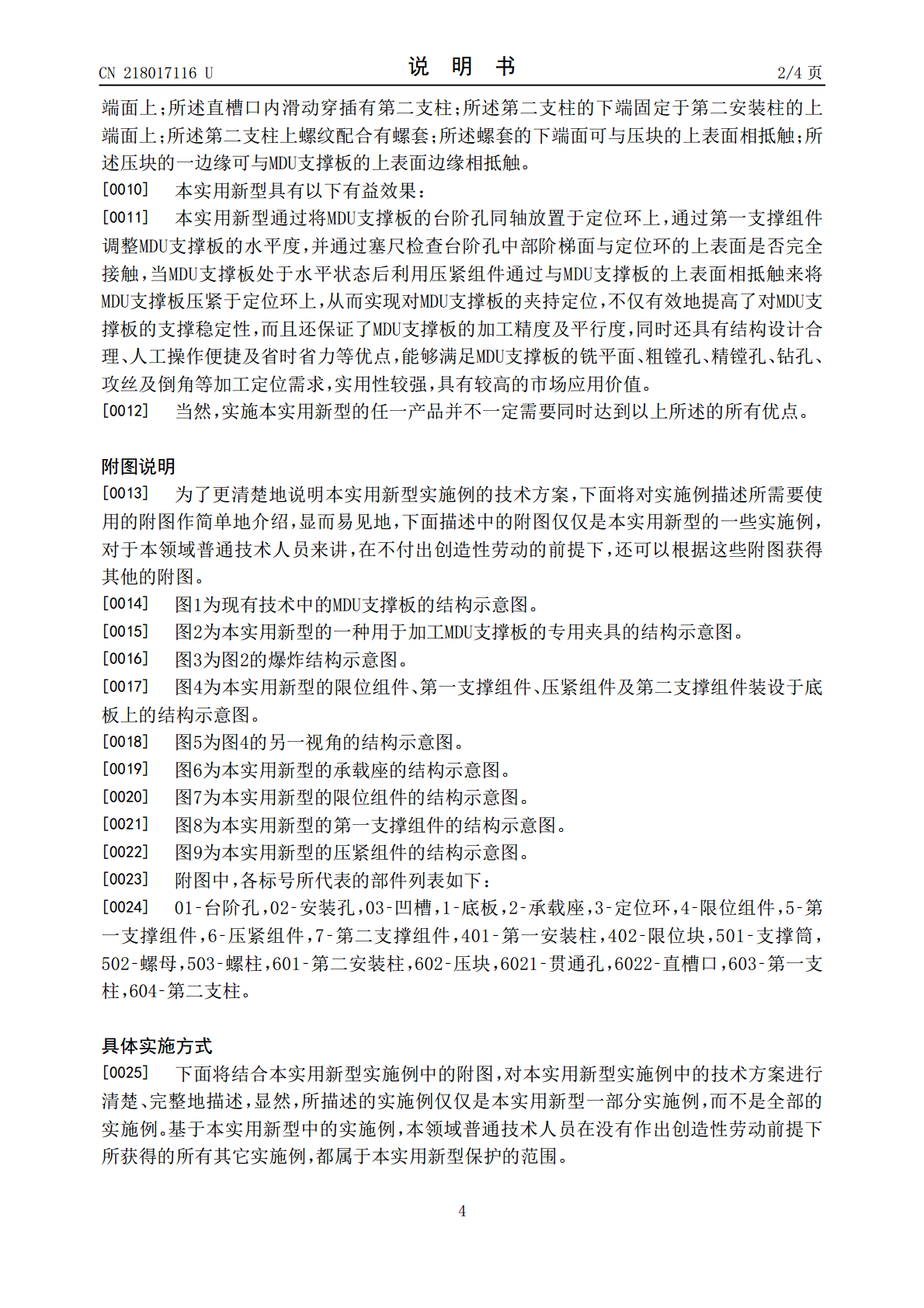

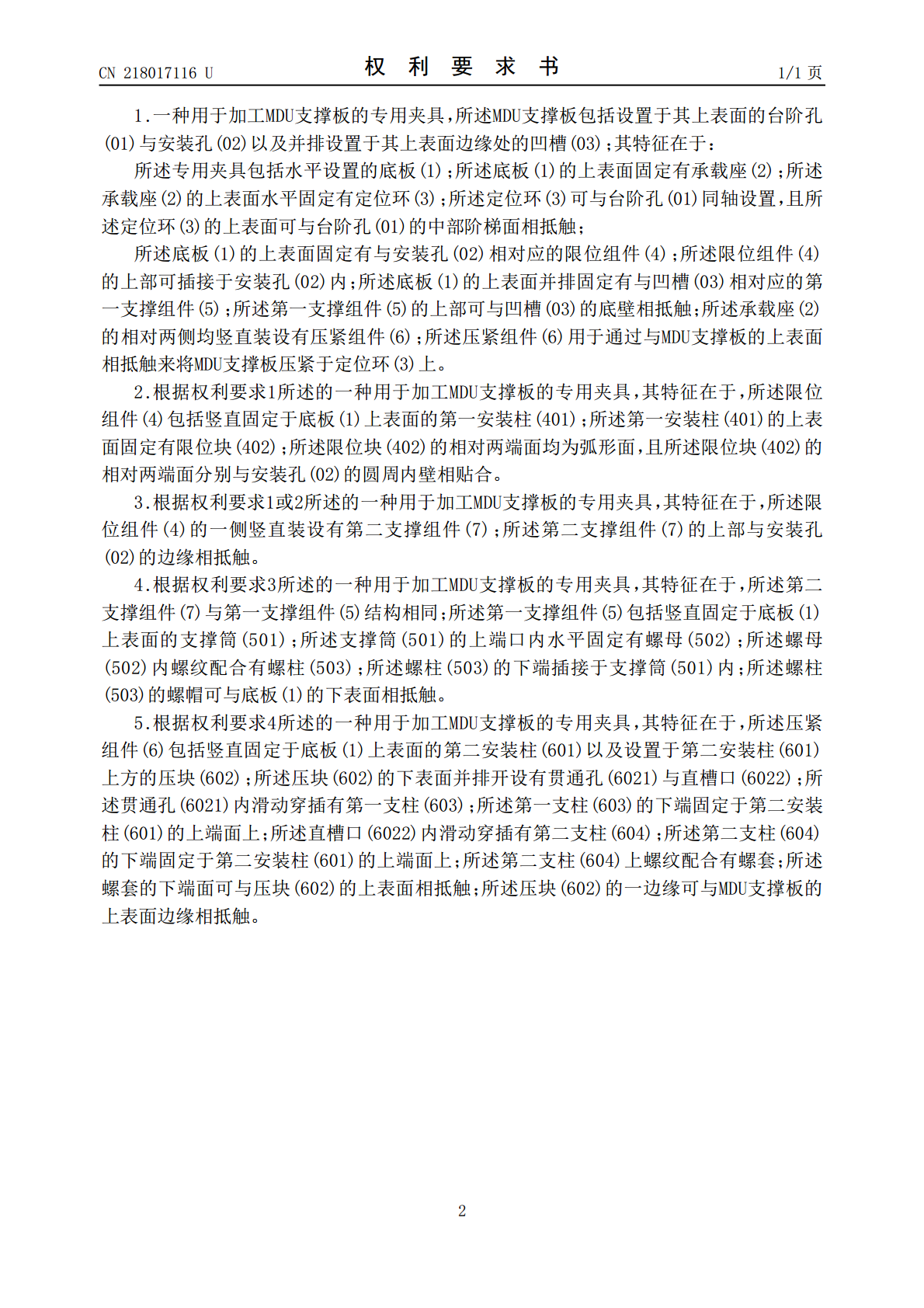

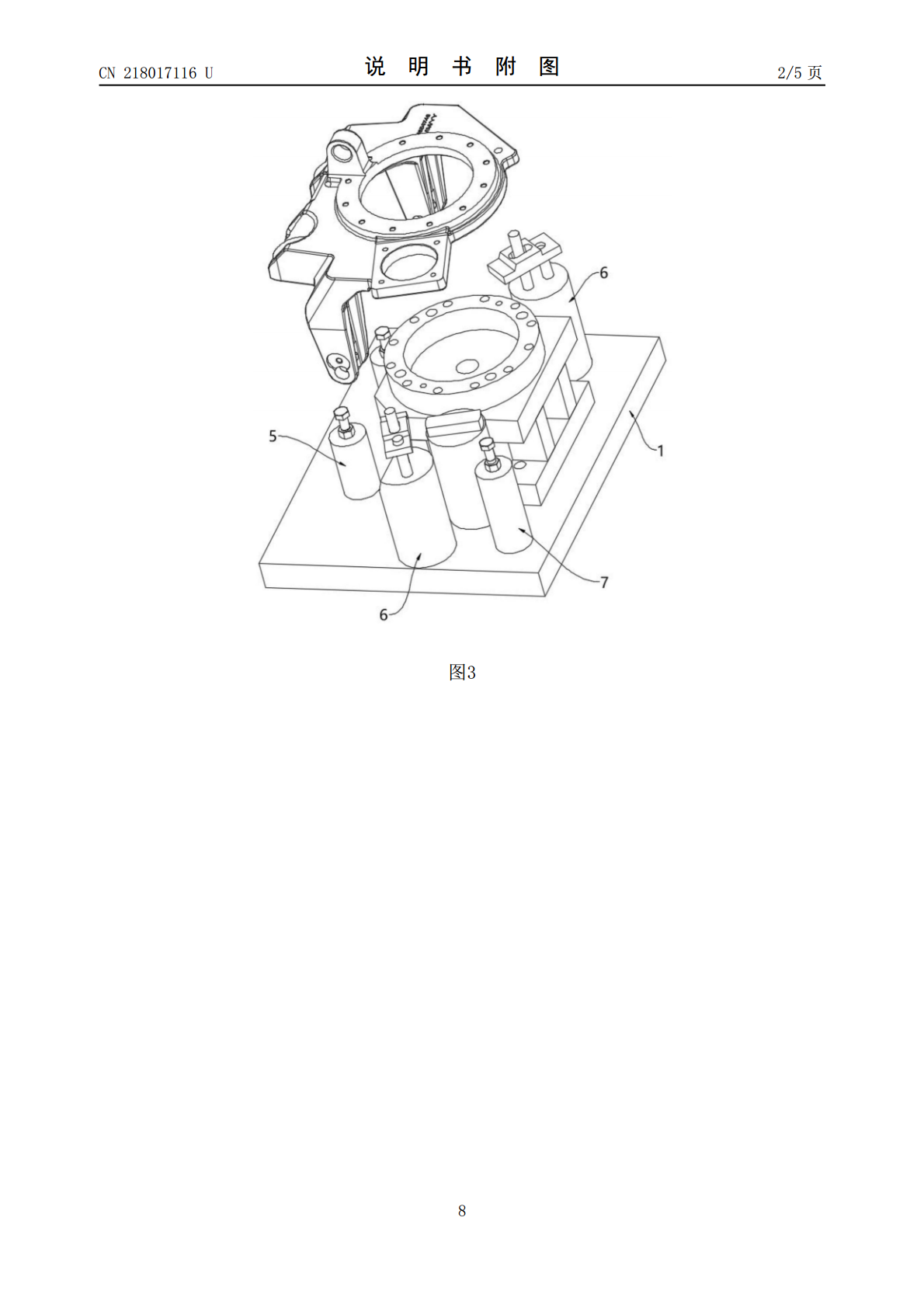

本实用新型公开了一种用于加工MDU支撑板的专用夹具,涉及叉车零部件加工技术领域。本实用新型包括底板;底板的上表面固定有承载座;承载座的上表面水平固定有定位环;定位环可与台阶孔同轴设置,且定位环的上表面可与台阶孔的中部阶梯面相抵触;底板的上表面固定有与安装孔相对应的限位组件;限位组件的上部可插接于安装孔内;底板的上表面并排固定有与凹槽相对应的第一支撑组件;第一支撑组件的上部可与凹槽的底壁相抵触;承载座的相对两侧均竖直装设有压紧组件;压紧组件用于通过与MDU支撑板的上表面相抵触来将MDU支撑板压紧于定位环上。
