内容提供者
一种提高R-T-B磁体扩散性能的晶界扩散方法.pdf
2023-05-25
10金币
506KB
8页
小新****ou
实名认证
内容提供者

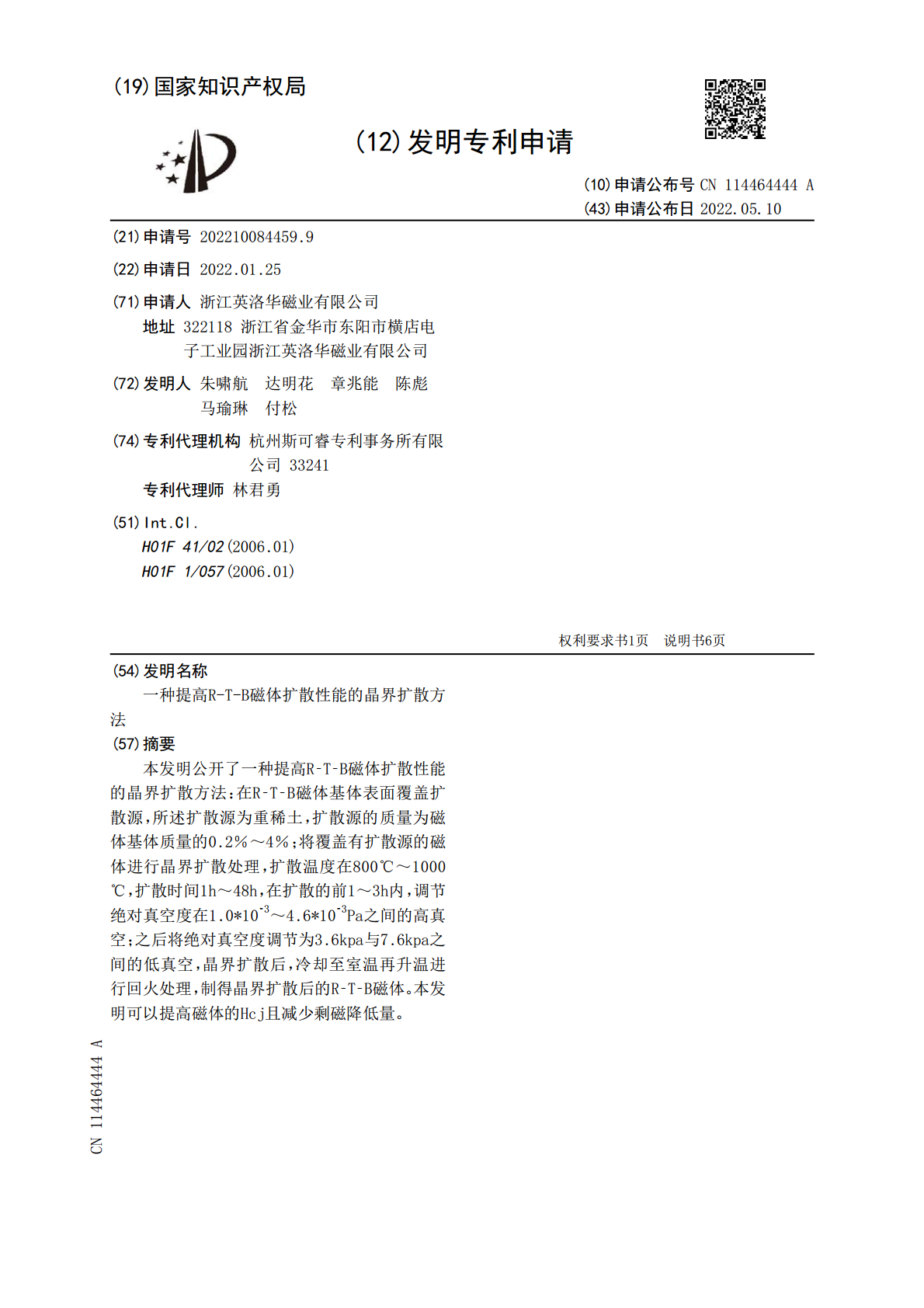

1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种提高R-T-B磁体扩散性能的晶界扩散方法.pdf
本发明公开了一种提高R?T?B磁体扩散性能的晶界扩散方法:在R?T?B磁体基体表面覆盖扩散源,所述扩散源为重稀土,扩散源的质量为磁体基体质量的0.2%～4%;将覆盖有扩散源的磁体进行晶界扩散处理,扩散温度在800℃～1000℃,扩散时间1h～48h,在扩散的前1～3h内,调节绝对真空度在1.0*10<base:Sup>?3</base:Sup>～4.6*10<base:Sup>?3</base:Sup>Pa之间的高真空;之后将绝对真空度调节为3.6kpa与7.6kpa之间的低真空,晶界扩散后,冷却至室温再
2023-05-25
10
506KB
一种钕铁硼磁体晶界扩散的方法.pdf
本发明公开了一种钕铁硼磁体晶界扩散的方法。它具体操作步骤如下：用钕铁硼粉末冶金工艺制备主相合金粉末；采用稀土合金粉末冶金工艺制备低熔点稀土合金的晶界粉末；将主相合金粉末与低熔点稀土合金的晶界粉末按照比例混合均匀；在磁场中取向成型，制得毛坯钕铁硼磁体，在1000～1100℃条件下烧结3～5小时，制备得到烧结钕铁硼磁体；在磁体表层通过电泳的方法涂覆一层低熔点稀土合金；将磁体放入真空烧结炉中进行二级回火热处理。本发明的有益效果是：在提高磁体矫顽力的同时几乎不降低剩磁，可以提高重稀土元素在磁体中的扩散深度，改善磁
2023-06-18
10
173KB
一种提高高丰度铈磁体晶界扩散效果的方法.pdf
本发明涉及烧结钕铁硼磁性材料领域，具体涉及一种提高高丰度铈磁体晶界扩散效果的方法，包括两级扩散，其特征在于，包括：将镨、钕合金铸片，氢碎后磨制成粉末，与溶剂混合，涂覆于含铈磁体，高温扩散；再将铽合金铸片，氢碎后磨制成粉末，与溶剂混合，涂覆于一级扩散的产品表面，再高温二级扩散得到最终产品的方法，该方法通过两级扩散，可使含铈磁体的矫顽力涨幅提高至9.12kOe，而目前在含铈磁体中进行晶界扩散绝大多数的矫顽力涨幅停留在3kOe‑5kOe之间。
2023-11-10
10
468KB
一种钕铁硼磁体超声辅助的晶界扩散方法及扩散装置.pdf
本发明是一种钕铁硼磁体超声辅助的晶界扩散方法，包括：步骤1：将钕铁硼磁体打磨干净，并在其表面涂敷或溅射沉积一层富含重稀土元素的扩散源；步骤2：将步骤1处理后的磁体放入扩散装置的炉体中，抽真空，然后升温；步骤:3：待温度升高到目标温度后保温并开启扩散装置的超声装置，在超声辅助下进行晶界扩散，等待扩散结束，关闭超声装置，冷却到室温；步骤4：将步骤3扩散处理后的磁体进一步加热到回火温度，进行回火处理，扩散装置包括炉体、超声发生装置和真空系统。本发明可以有效克服烧结钕铁硼磁体晶界扩散深度浅和矫顽力分布均匀性差的技
2023-06-15
10
592KB
一种晶界扩散渗Dy制备高性能钕铁硼磁体的方法.pdf
本发明公开了一种晶界扩散渗Dy制备高性能钕铁硼磁体的方法，包括如下步骤：烧坯合金在真空或氩气气氛中熔化成熔体，将熔体在1300～1600℃浇注到急冷辊上形成鳞片，急冷辊转速为20～60r/min；形成的鳞片经过HD制粉，气流磨制成粒度为2～10μm的粉末；制得的粉末在15KOe的磁场中取向成型，制成生坯，将生坯放入Ar气氛下的烧结炉中，在900～1300℃下烧结1～100h；烧结后的生坯在450～650℃温度下时效2～50h，得到烧坯；烧坯经硝酸酸洗、超声波水洗，柠檬酸活化后，在Dy
2023-06-17
10
270KB
