内容提供者
一种受热自流快速修补干粉料及其制备方法.pdf
2023-05-25
10金币
9页
宁馨****找我
实名认证
内容提供者
1/9
2/9

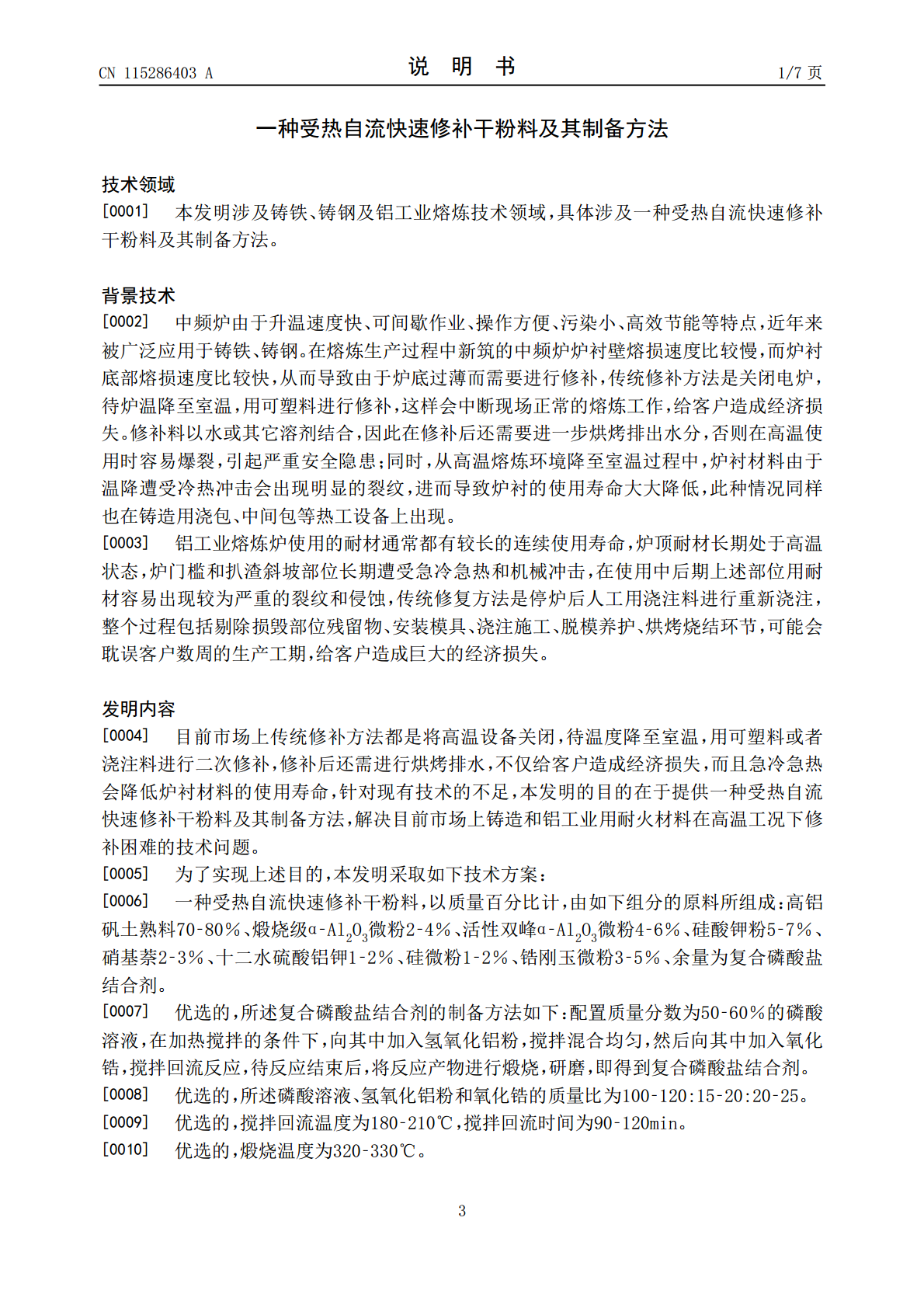

3/9

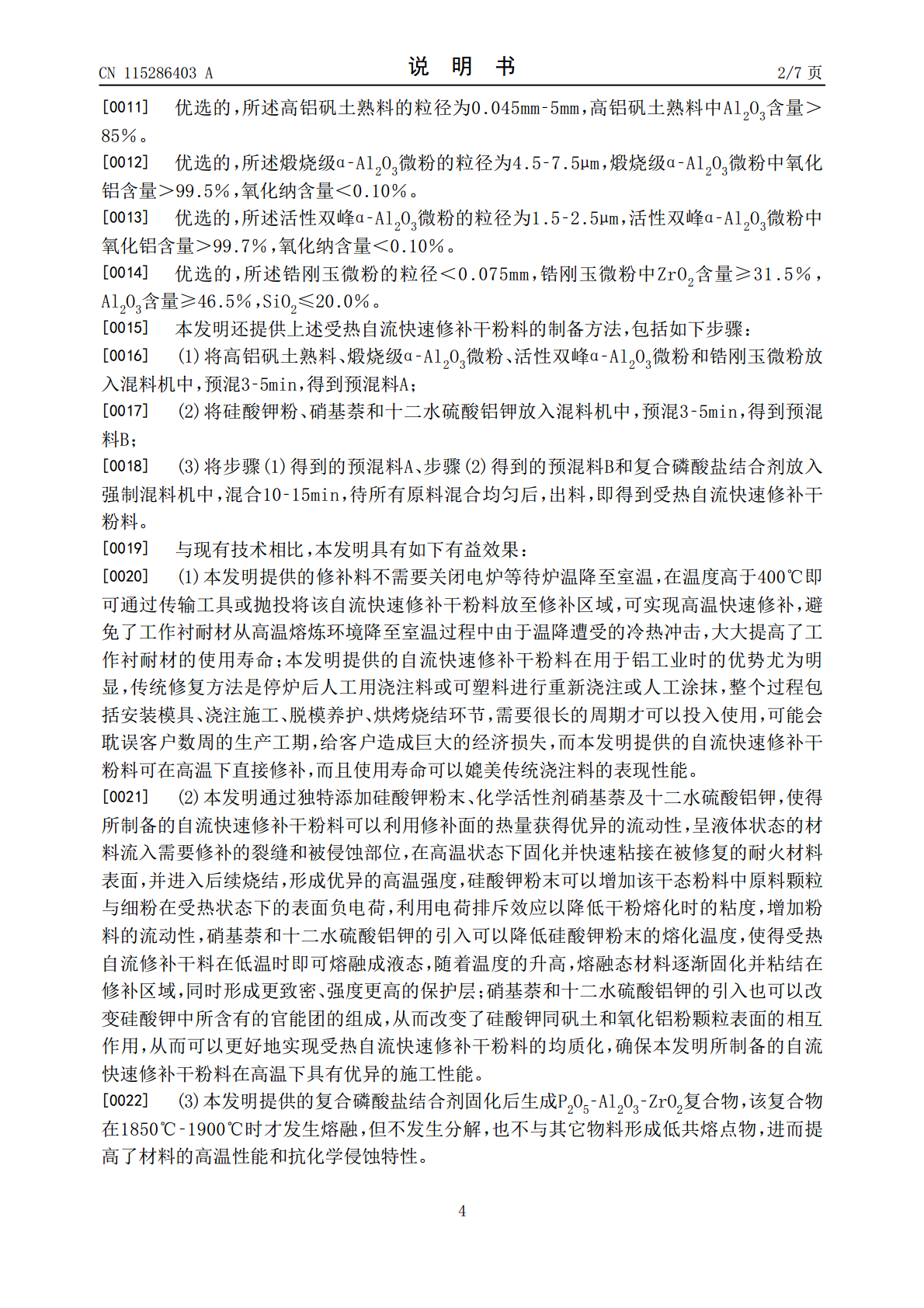

4/9

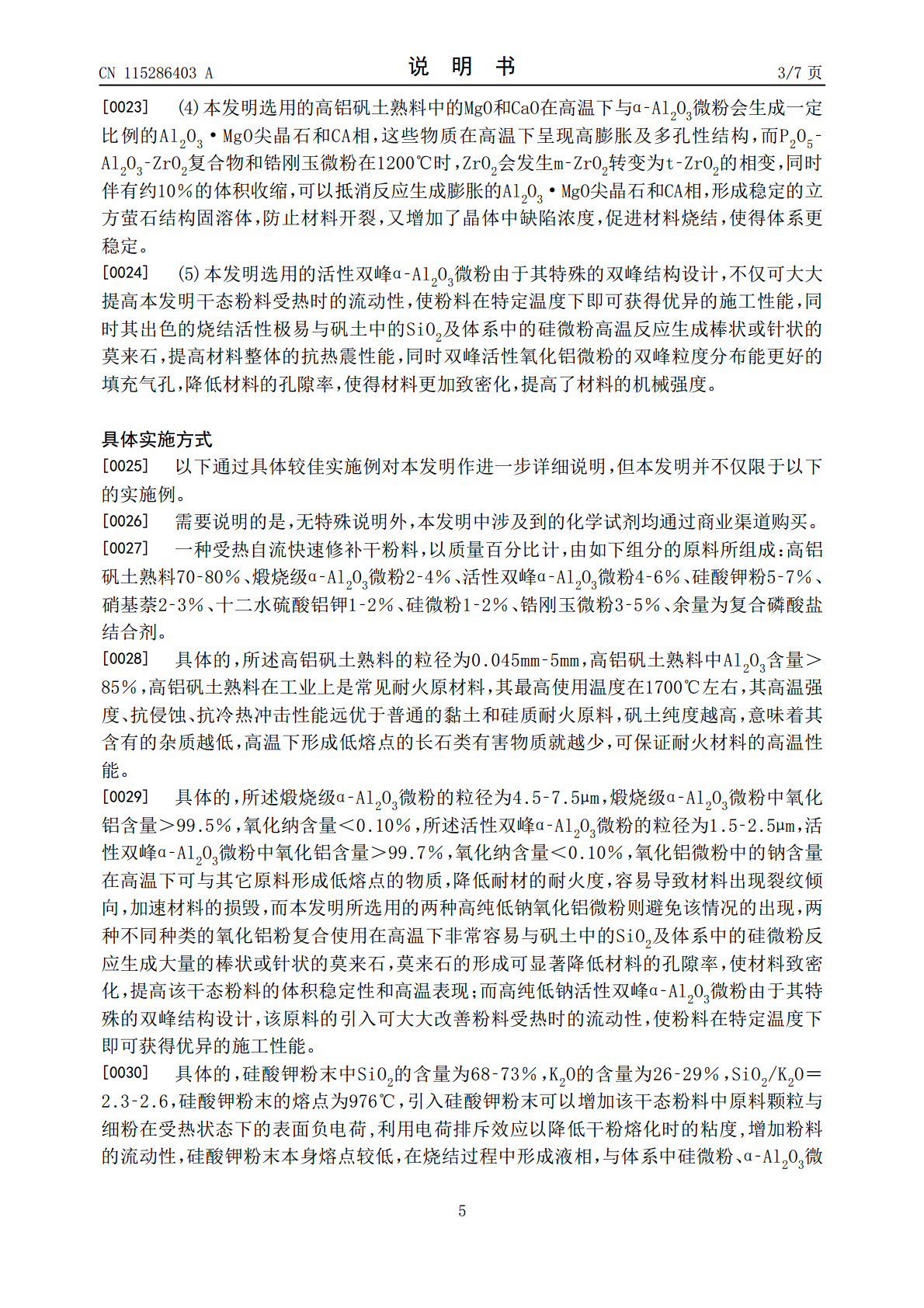

5/9
6/9

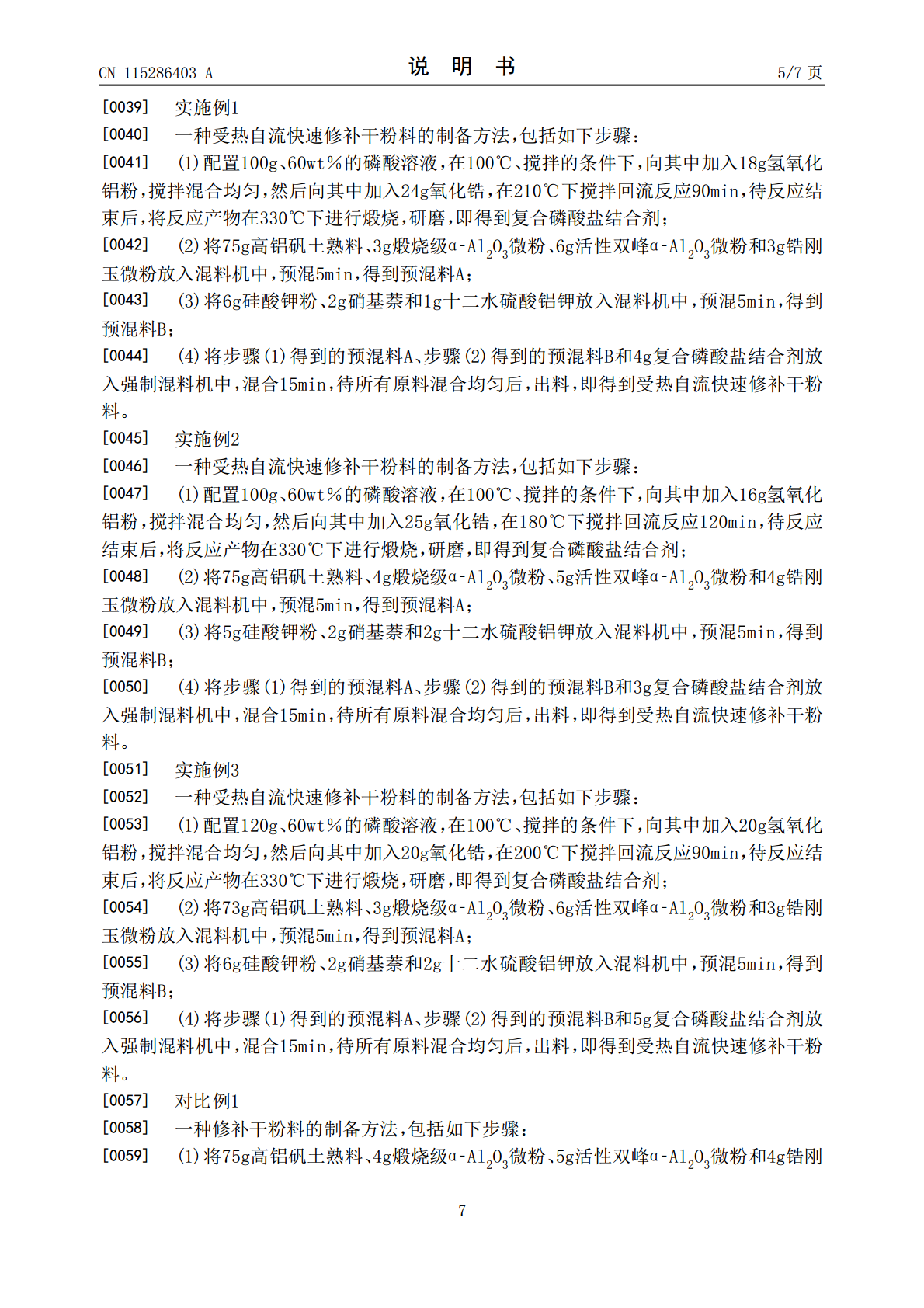

7/9

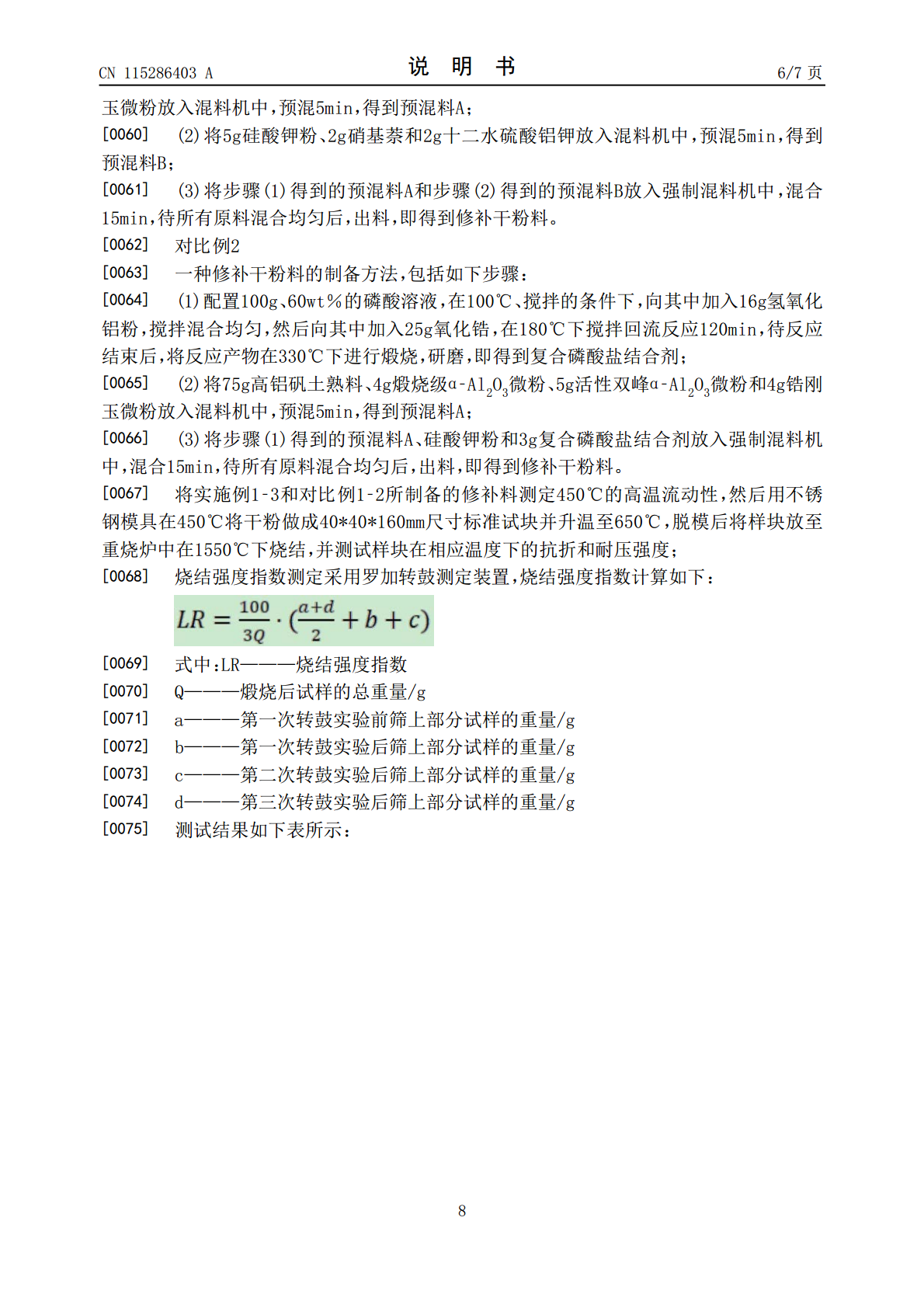

8/9

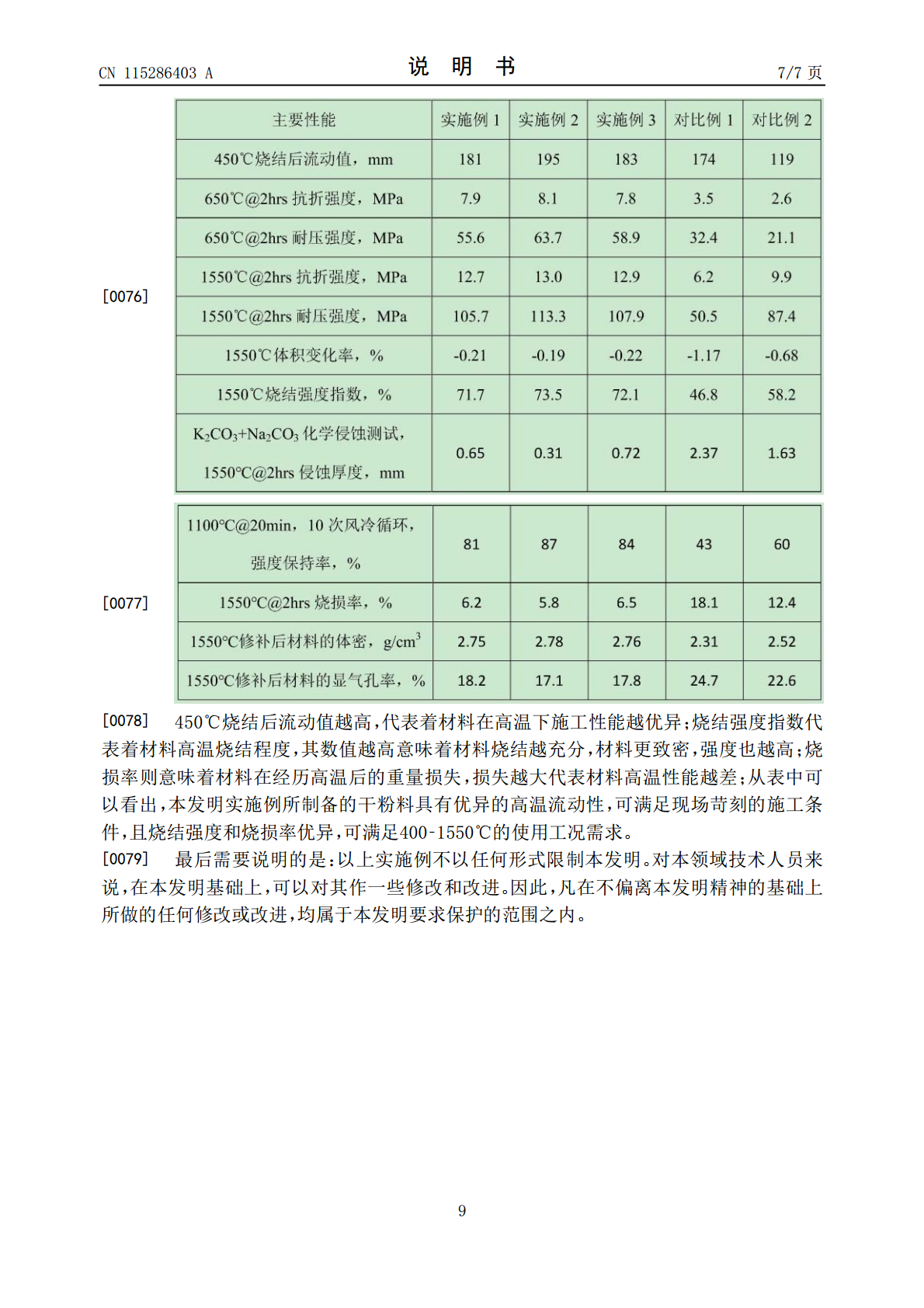

9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种受热自流快速修补干粉料及其制备方法.pdf
本发明公开了一种受热自流快速修补干粉料及其制备方法,以质量百分比计,由如下组分的原料所组成:高铝矾土熟料70?80%、煅烧级α?Al<base:Sub>2</base:Sub>O<base:Sub>3</base:Sub>微粉2?4%、活性双峰α?Al<base:Sub>2</base:Sub>O<base:Sub>3</base:Sub>微粉4?6%、硅酸钾粉5?7%、硝基萘2?3%、十二水硫酸铝钾1?2%、硅微粉1?2%、锆刚玉微粉3?5%、余量为复合磷酸盐结合剂,本发明提供的修补料不需要关闭电炉等待
2023-05-25
10
一种快速修补料及其制备方法.pdf
本发明属于耐火材料领域，涉及一种快速修补料及其制备方法，具体涉及一种用于各种加热炉、均热炉、退火炉、烧结炉及电炉等炉衬衬体耐火材料。一种快速修补料及其制备方法，包括以下重量百分含量的原料：高铝矾土50~80%，广西泥10~20%，金属硅微粉1~5%，活性氧化铝微粉10~20%，红柱石5~10%，蓝晶石5~10%，特殊外加剂5‑15%。本发明一种快速修补料及其制备方法通过选择合理的配比组分和比例，改善了修补料的各项性能，具备了突出的抗表面剥落性能，在高温下抗金属和渣的侵蚀能力强，而且不必现场调和，简单烘烤后
2023-06-17
10
428KB
转炉大面自流修补料及其制备方法.pdf
本发明属于不定型耐火材料技术领域，具体涉及到一种转炉大面自流修补料及其制备方法。针对现有转炉大面修补料的使用寿命短、成本高等问题，本发明提供一种利用废镁碳砖制备的转炉大面自流修补料，其原料包括：5～10mm的废镁碳砖30～35份、1～5mm的废镁碳砖30～35份、烧结镁粉15～20份、结合剂15～20份。本发明还提供一种该修补料的制备方法，先精选废镁碳砖和制备结合剂，再将废镁碳砖混匀后，加入柴油，搅拌混匀后加入烧结镁粉和结合剂即得。本发明充分利用了废弃的镁碳砖，制备的转炉大面自流修补料具有良好的流动性能以
2023-06-18
10
280KB
一种快速结构修补料及其制备方法.pdf
本发明涉及建筑工程材料技术领域,且公开了一种快速结构修补料,包括以下重量份数配比的原料:复配水泥250?400份、石英砂200?450份、级配石子200?400份、复合型膨胀剂10?50份、可再分散乳胶粉10?30份、纤维素1?3份、结合剂1?3份、粘接剂1?3份、高效减水剂1?2份。该快速结构修补料及其制备方法,通过采用复配水泥、石英砂、级配石子、复合型膨胀剂、可再分散乳胶粉、纤维素、结合剂、粘接剂、高效减水剂制得的修补料,能够有效提高修补料整体的强度,能够有效提高修补料整体的粘接力,能够有效提高修补料
2023-05-23
10
331KB
一种焦炉焦罐用自流式热态修补料的制备方法.pdf
本发明涉及一种焦炉焦罐用自流式热态修补料的制备方法，属于耐火材料的制备技术领域。其特征在于包括由如下重量份数组成的原料：熔融石英、15‑50份；硅微粉、1‑30份；金属铝粉、1‑15份；硼酸、1‑60份；三聚磷酸钠、0.1‑5份。本发明在应用于焦炉焦罐的修补作业时，无需停炉，只需在出焦间隙采用工具涂刷在破损处，即可完成耐材的自我修补，修补速度快，效率高。
2023-06-15
10
706KB
