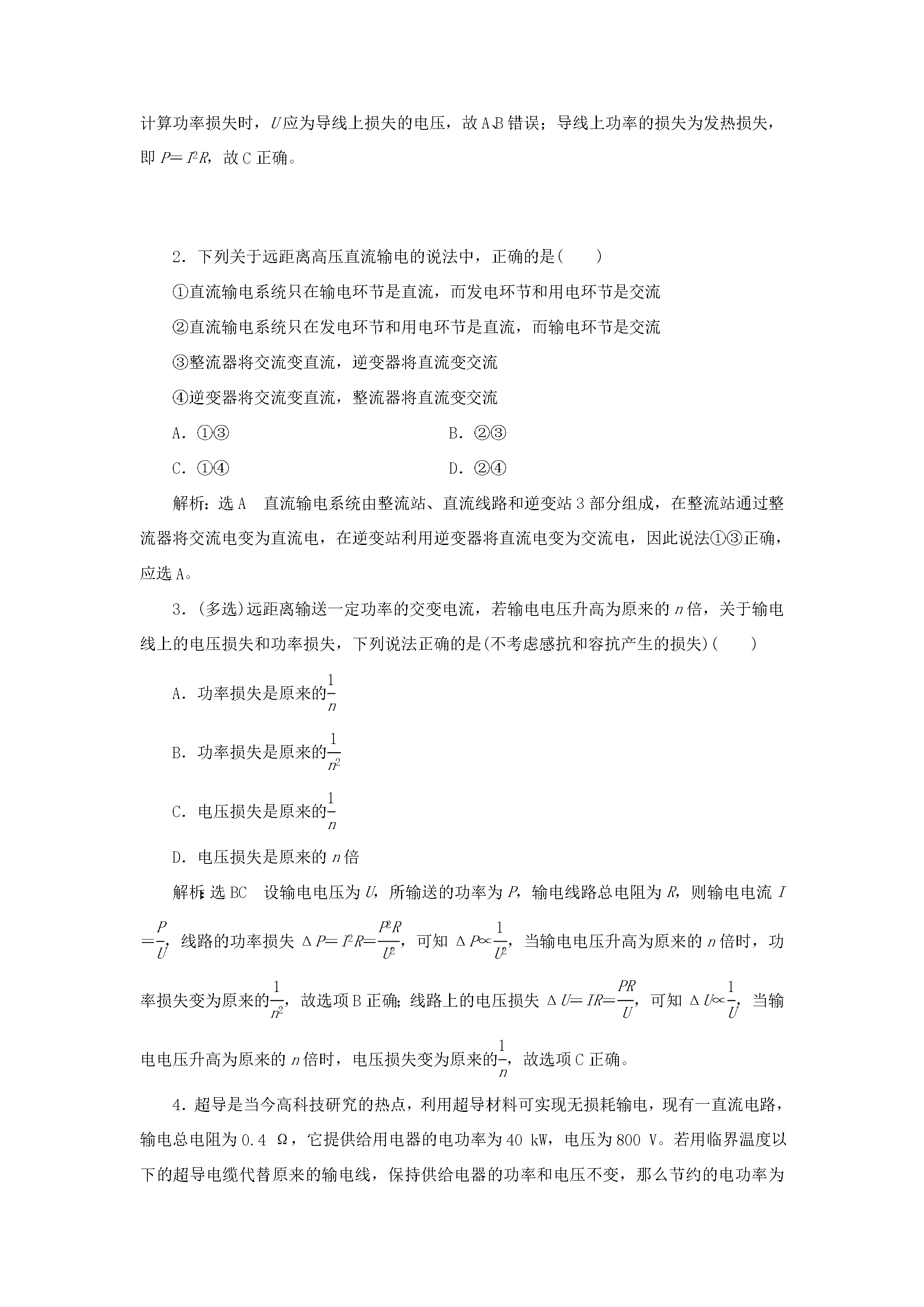

第3节电能的远距离传输1.电能在远距离传输过程中有电功率和电压损失减小电阻不经济减小电流最合算。2．在输送电功率P一定输电线电阻R一定的条件下输电电压提高到原来的n倍据ΔP＝eq\b\lc\(\rc\)(\a\vs4\al\co1(\f(PU)))2R知输电线上的电功率损失将降为原来的eq\f(1n2)。3．在电能远距离传输中可将回路划分为几个独立的回路每个回路均可以应用闭合电路欧姆定律和串、并联电路的规律而变压器的电压、电流、功率关系是联系不同回路的桥梁。一、为什么要采用高压输电1．两种损失比较两种损失主要原因大小表示减小办法电功率损失输电线有电阻电流产生焦耳热ΔP＝I2R减小R减小I电压损失输电线电阻的电压降ΔU＝IR2．降低两种损失的途径——高压输电在保证输送电功率不变的前提下提高输电电压会减小输电电流从而减小导线上的电功率损失和电压损失。二、高压交流输电1．基本环节eq\x(发电厂站)eq\o(――→\s\up7(升压变压器))eq\x(\a\al(高压输电线路))eq\o(――→\s\up7(降压变压器))eq\x(用户)2．电路原理图图4­3­1三、高压直流输电1．组成部分高压直流输电系统主要由整流站、直流线路和逆变站三部分构成。实际上直流输电系统只在输电这个环节是直流发电环节和用电环节仍是交流输电过程中只用两根导线。2．优越性(1)节省材料输电结构简单占地面积小。(2)不存在感抗和容抗引起的损耗。(3)不需要考虑电网中的各发电机的同步运行问题。1．自主思考——判一判(1)为了减少能量损失要高压输电而且越高越好。(×)(2)输送功率一定时提高输送电压可以减少功率损失。(√)(3)电压损失ΔU＝IR线和电功率损失ΔP＝I2R线中I可以通过I＝eq\f(P送U送)求得。(√)(4)负载越多即用电高峰期ΔU、ΔP也越大。(√)(5)高压直流输电与高压交流输电的区别在于输送环节。(√)2．合作探究——议一议(1)电能的输送要达到什么要求？输送电压是不是越高越好？提示：①输送电能要达到三个方面的要求：a．可靠：保证供电线路正常工作少有故障。b．保质：保证电能质量即电压、频率稳定。c．经济：线路架设和运行费用低能耗少电价低。②电压升高导线会对空气放电对导线的绝缘性能提出更高的要求另外高压输电对变压器也提出了更高的要求因此输电电压并不是越高越好。(2)在电能的输送过程中U为输电电压r为输电线电阻则输电线中电流为I＝eq\f(Ur)对不对？为什么？提示：不对。U为输电电压而不是加在输电导线上的电压即U≠Ir而输电电流可通过P＝UI求得。(3)“提高输电电压减小输电电流”是否与欧姆定律相矛盾？提示：不矛盾。欧姆定律I＝eq\f(UR)是对纯电阻元件成立的定律而“提高输电电压减小输电电流”是从输电角度由P＝UI且在P一定的条件下得出的结论两者没有必然联系。输电线路上的电压损失和功率损失1．若输电线的电阻为R线输电电流为I输电线始端和末端的电压分别为U和U′则：(1)电压损失ΔU＝U－U′＝IR线；(2)功率损失ΔP＝I2R线＝IΔU＝eq\f(ΔU2R线)。2．若输电功率P不变输电电压提高到nU可使输电电流减小到eq\f(In)则：(1)电压损失减小到eq\f(ΔUn)；(2)功率损失减小到eq\f(ΔPn2)。[特别提醒](1)输电电压是指加在输电线起始端的电压电压损失是指输电线上的电压降。(2)输送功率是指加在输电线起始端的功率功率损失是输电线上消耗的功率。(3)减小输电线上的功率损失和电压损失的有效途径是：提高输电电压以减小输电电流。1．(多选)在远距离输电时输送的电功率为P输送电压为U所用导线电阻率为ρ横截面积为S总长度为L输电线损失的电功率为P′用户得到的电功率为P用则P′、P和P用的关系式正确的是()A．P′＝eq\f(U2SρL)B．P′＝eq\f(P2ρLU2S)C．P用＝P－eq\f(U2SρL)D．P用＝Peq\b\lc\(\rc\)(\a\vs4\al\co1(1－\f(PρLU2S)))解析：选BD输电线电阻R＝ρeq\f(LS)输电线中电流I＝eq\f(PU)故输电线上损失的电功率为P′＝I2R＝eq\b\lc\(\rc\)(\a\vs4\al\co1(\f(PU)))2ρeq\f(LS)＝eq\f(P2ρLU2S)用户得到的电功率为P用＝P－P′＝Peq\b\lc\(\rc\)(\a\vs4\al\co1(1－\f(PρLU2S)))。2．在远距离输电时如果升压变压器输出电
