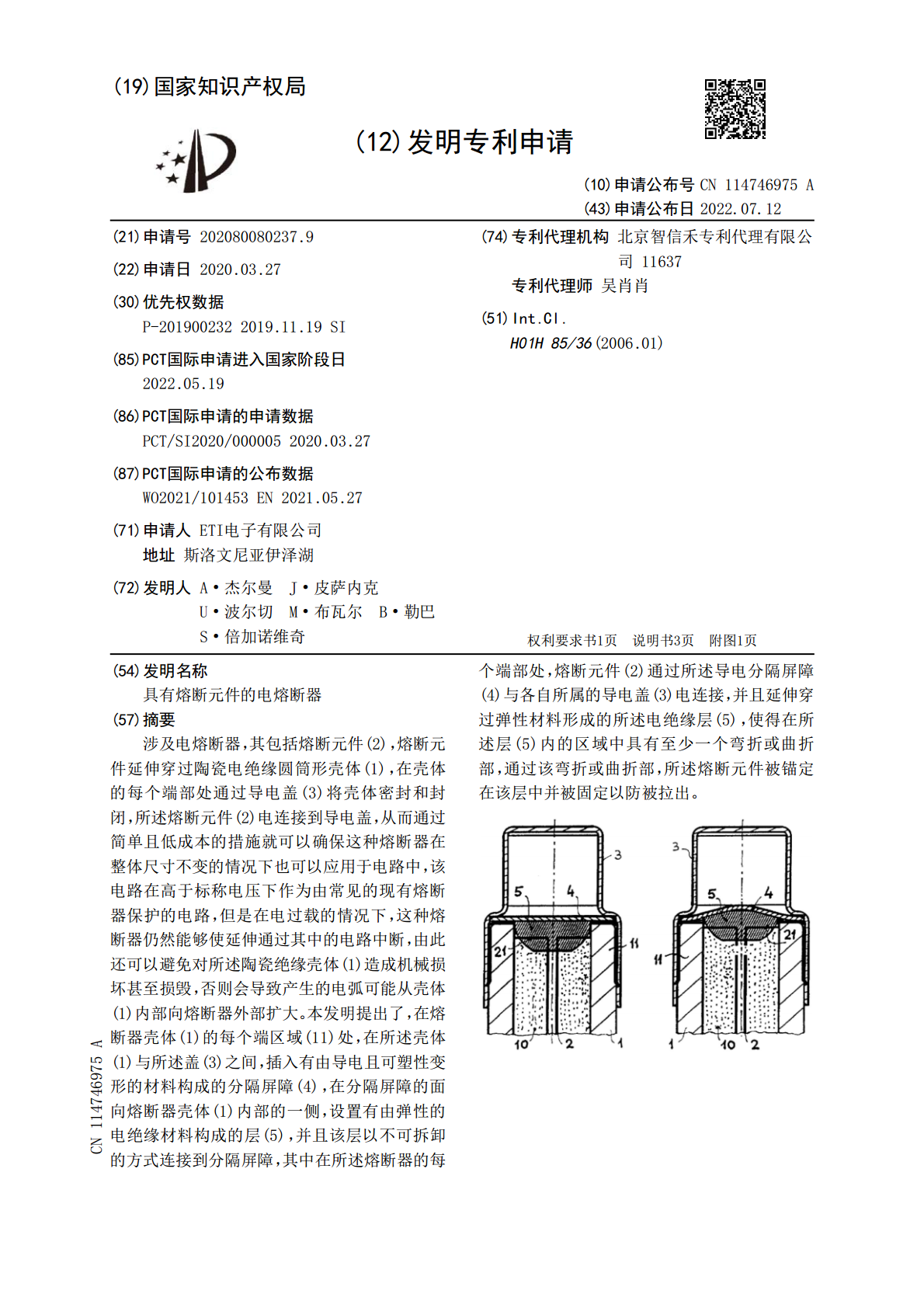

具有熔断元件的电熔断器.pdf

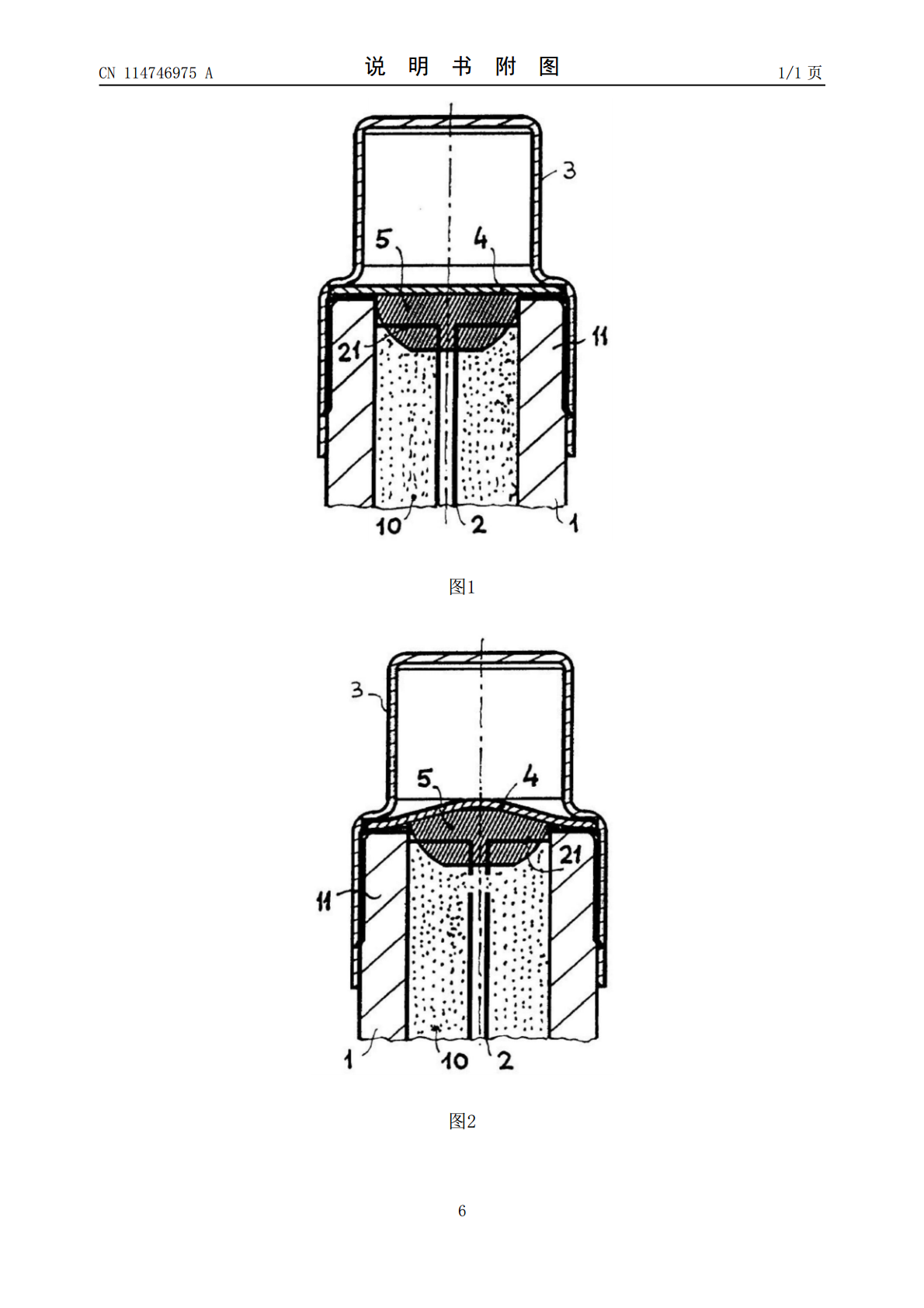

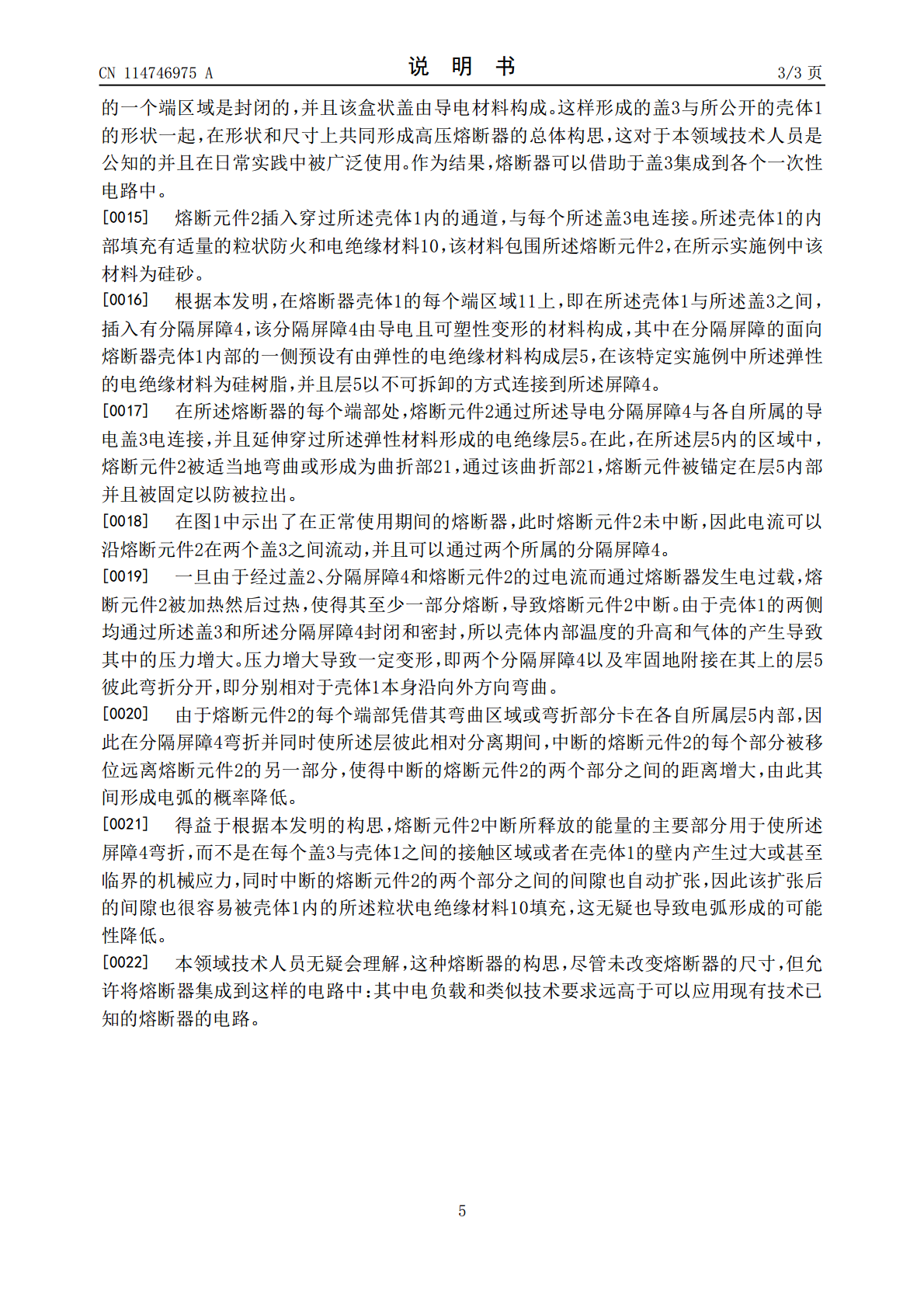

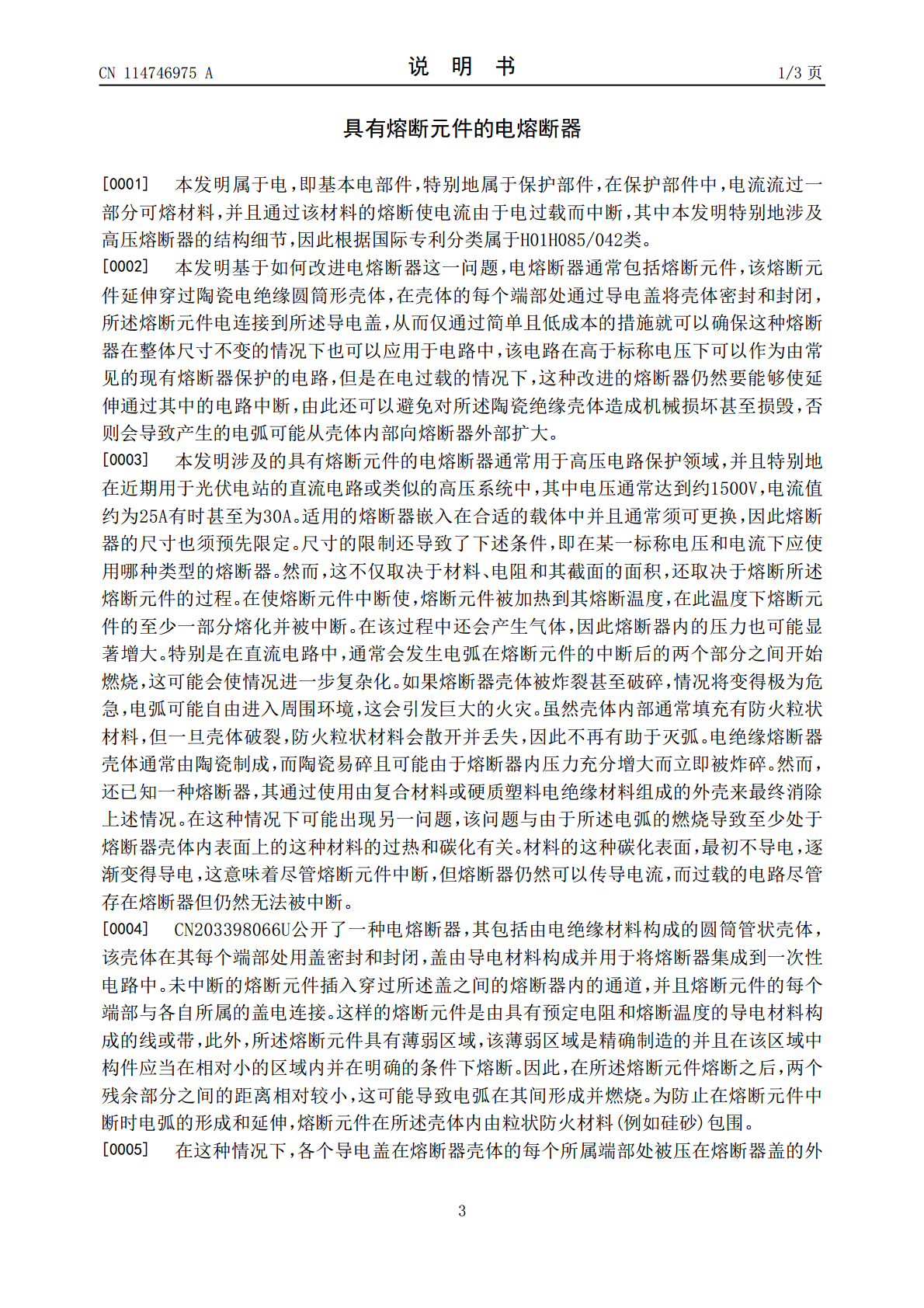

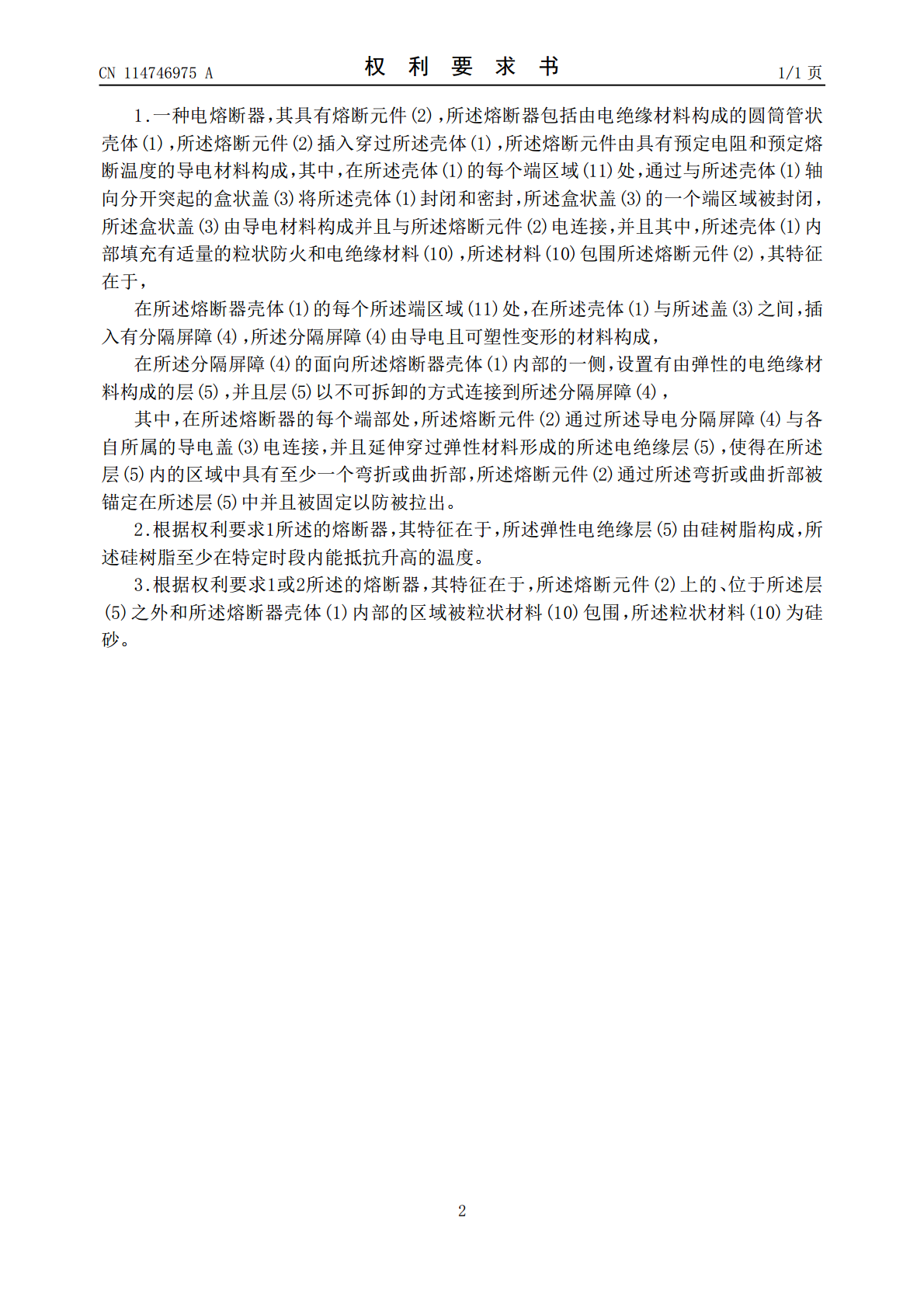

涉及电熔断器,其包括熔断元件(2),熔断元件延伸穿过陶瓷电绝缘圆筒形壳体(1),在壳体的每个端部处通过导电盖(3)将壳体密封和封闭,所述熔断元件(2)电连接到导电盖,从而通过简单且低成本的措施就可以确保这种熔断器在整体尺寸不变的情况下也可以应用于电路中,该电路在高于标称电压下作为由常见的现有熔断器保护的电路,但是在电过载的情况下,这种熔断器仍然能够使延伸通过其中的电路中断,由此还可以避免对所述陶瓷绝缘壳体(1)造成机械损坏甚至损毁,否则会导致产生的电弧可能从壳体(1)内部向熔断器外部扩大。本发明提出了,在熔断器壳体(1)的每个端区域(11)处,在所述壳体(1)与所述盖(3)之间,插入有由导电且可塑性变形的材料构成的分隔屏障(4),在分隔屏障的面向熔断器壳体(1)内部的一侧,设置有由弹性的电绝缘材料构成的层(5),并且该层以不可拆卸的方式连接到分隔屏障,其中在所述熔断器的每个端部处,熔断元件(2)通过所述导电分隔屏障(4)与各自所属的导电盖(3)电连接,并且延伸穿过弹性材料形成的所述电绝缘层(5),使得在所述层(5)内的区域中具有至少一个弯折或曲折部,通过该弯折或曲折部,所述熔断元件被锚定在该层中并被固定以防被拉出。
