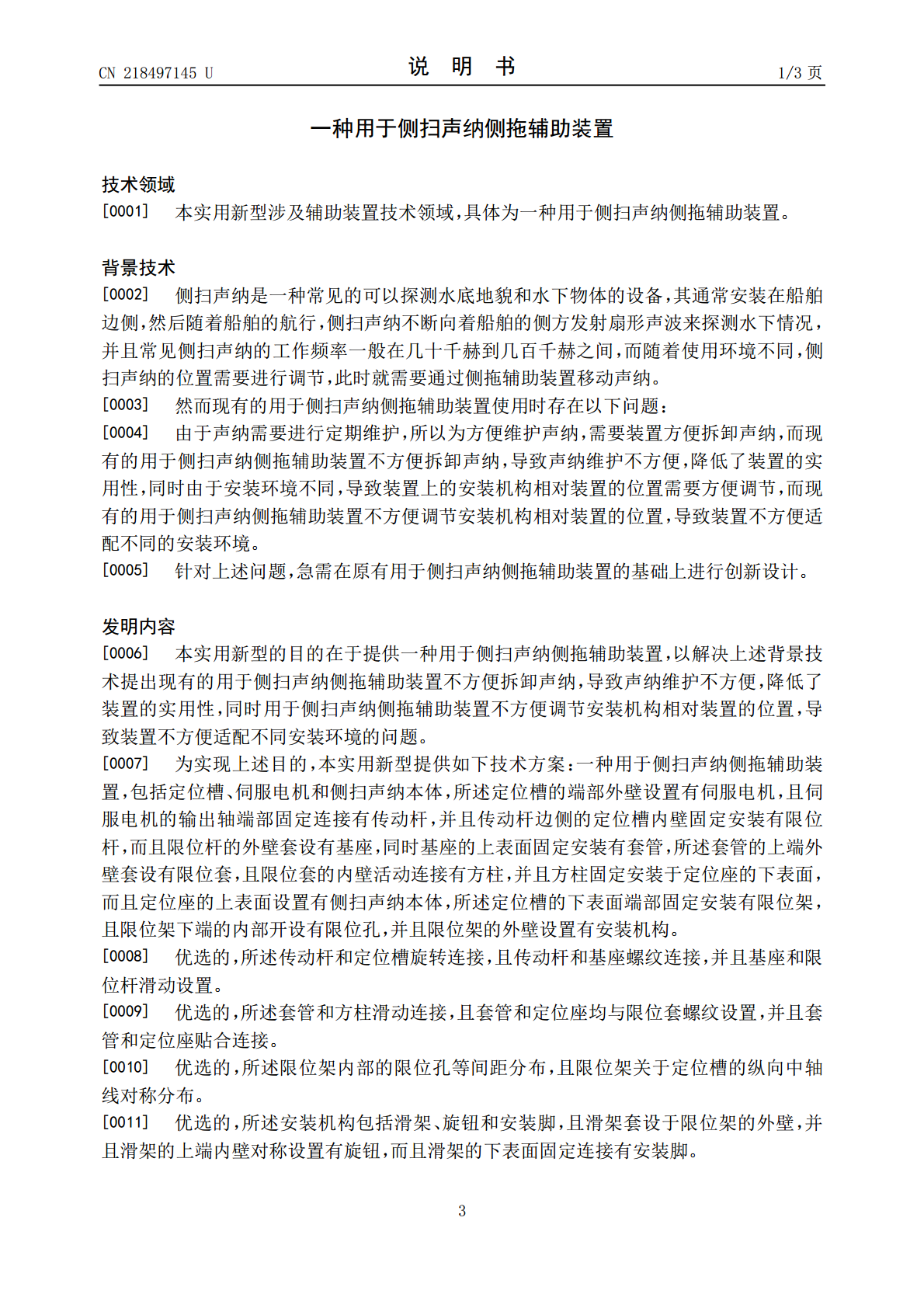

一种用于侧扫声纳侧拖辅助装置.pdf

本实用新型公开了一种用于侧扫声纳侧拖辅助装置,涉及辅助装置技术领域,包括定位槽、伺服电机和侧扫声纳本体,所述定位槽的端部外壁设置有伺服电机,且伺服电机的输出轴端部固定连接有传动杆,并且传动杆边侧的定位槽内壁固定安装有限位杆,所述套管的上端外壁套设有限位套,且限位套的内壁活动连接有方柱,并且方柱固定安装于定位座的下表面,所述定位槽的下表面端部固定安装有限位架,且限位架下端的内部开设有限位孔,并且限位架的外壁设置有安装机构。该用于侧扫声纳侧拖辅助装置方便拆卸声纳,使得声纳便于维护,同时装置方便调节安装机构相对装置的位置,使得装置便于适配不同的安装环境。
