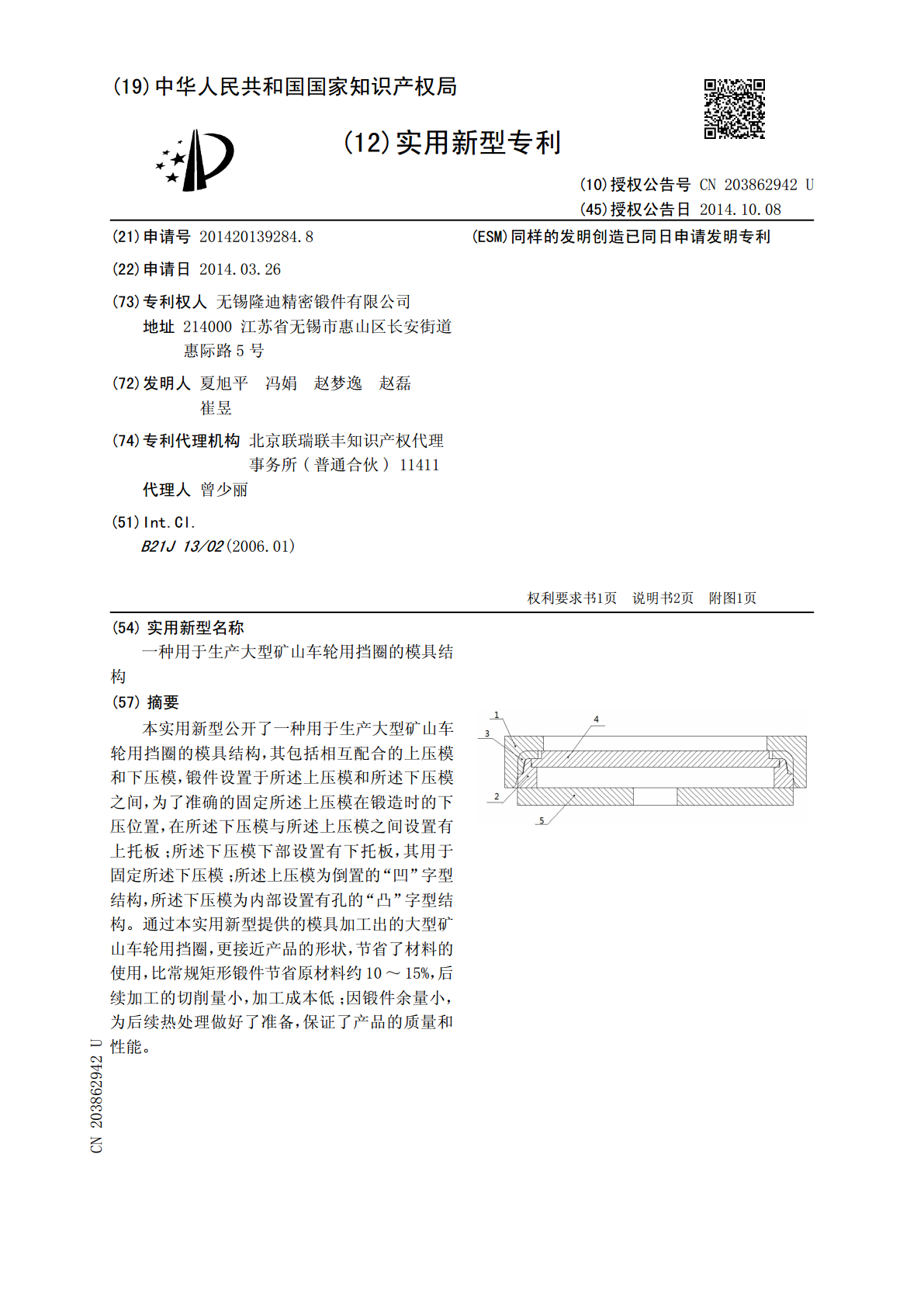

一种用于生产大型矿山车轮用挡圈的模具结构.pdf

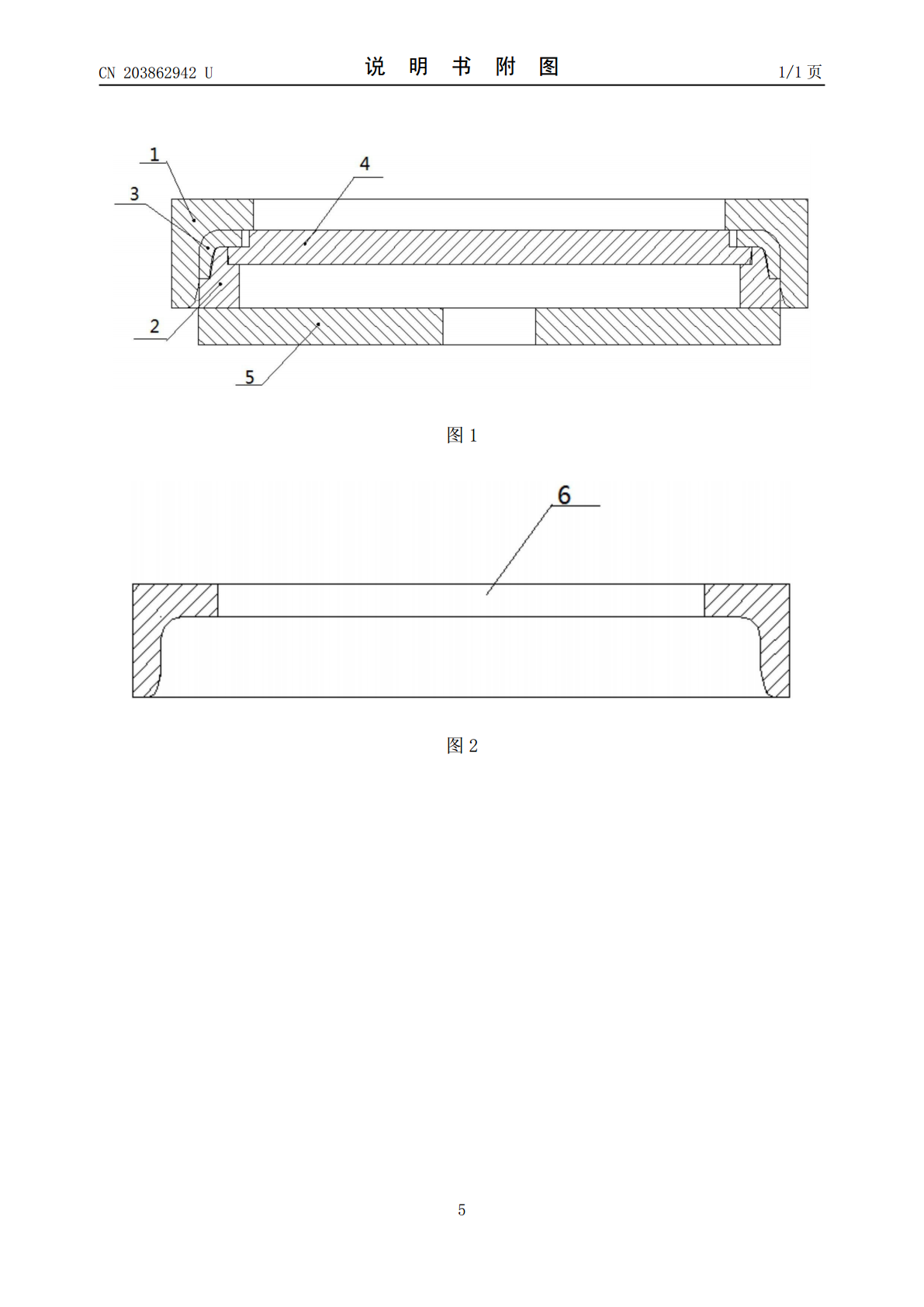

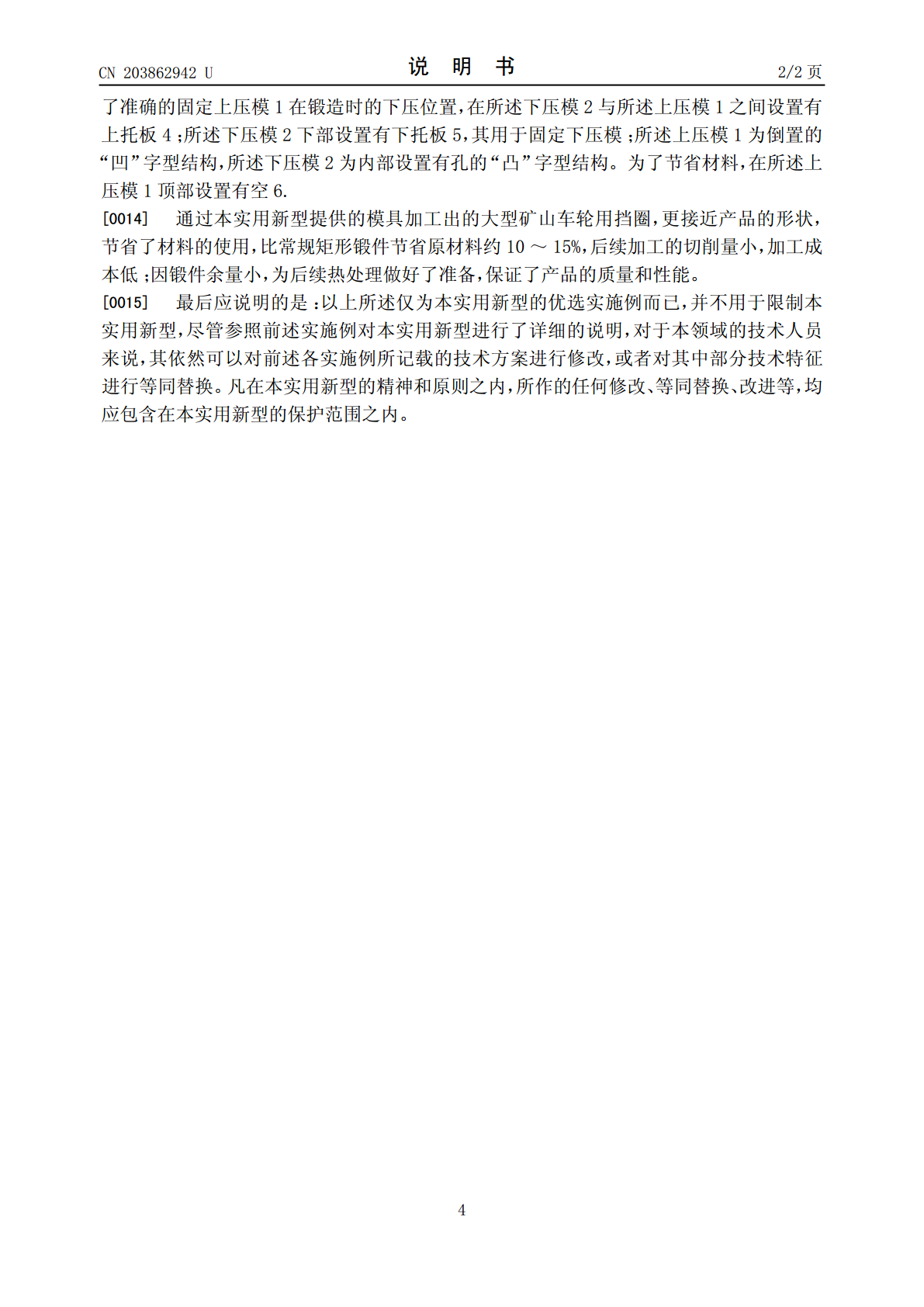

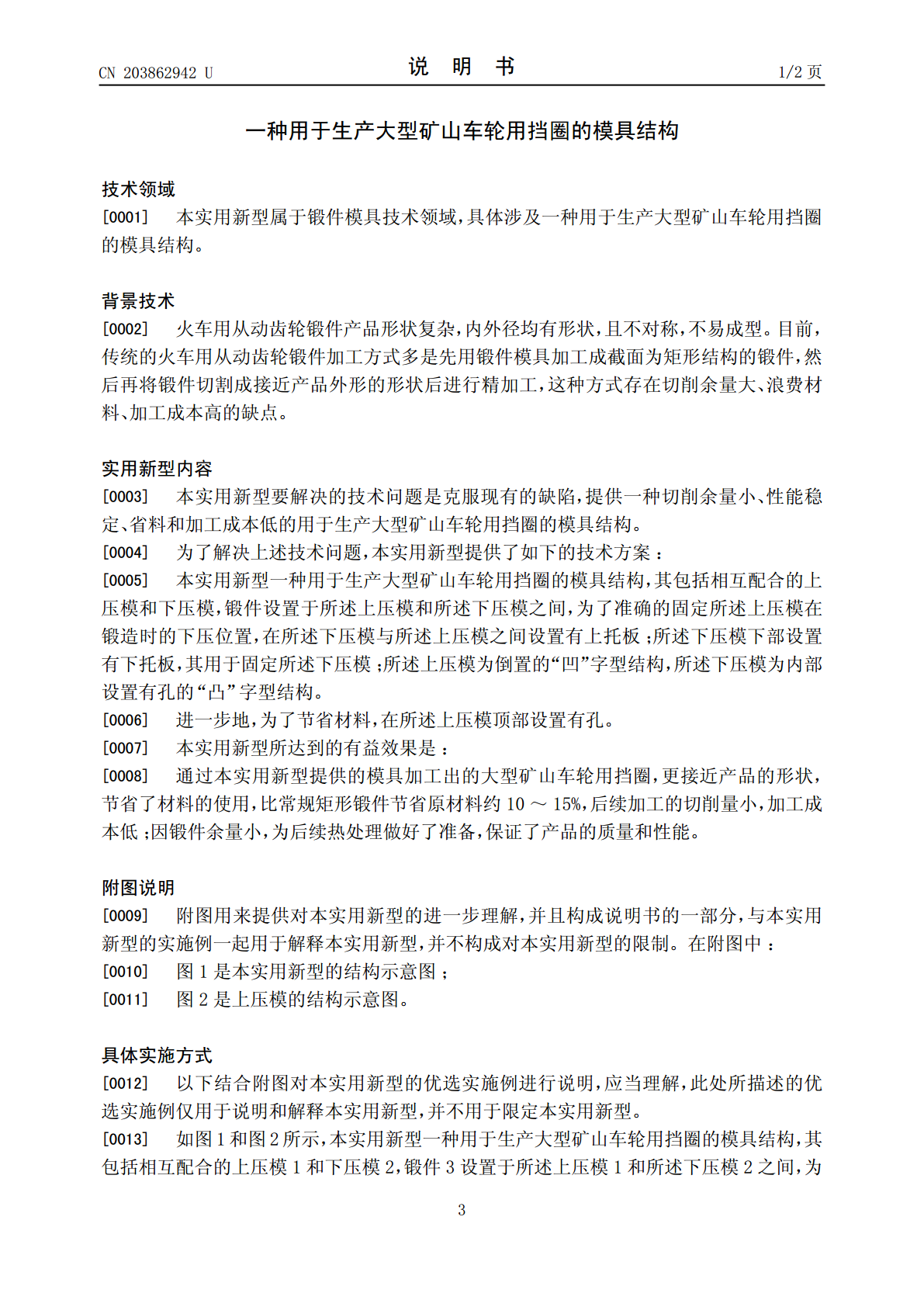

本发明公开了一种用于生产大型矿山车轮用挡圈的模具结构,其包括相互配合的上压模和下压模,锻件设置于所述上压模和所述下压模之间,为了准确的固定所述上压模在锻造时的下压位置,在所述下压模与所述上压模之间设置有上托板;所述下压模下部设置有下托板,其用于固定所述下压模;所述上压模为倒置的“凹”字型结构,所述下压模为内部设置有孔的“凸”字型结构。通过本发明提供的模具加工出的大型矿山车轮用挡圈,更接近产品的形状,节省了材料的使用,比常规矩形锻件节省原材料约10～15%,后续加工的切削量小,加工成本低;因锻件余量小,为后续热处理做好了准备,保证了产品的质量和性能。
