一种液压泥炮生产用炮管车削装置.pdf

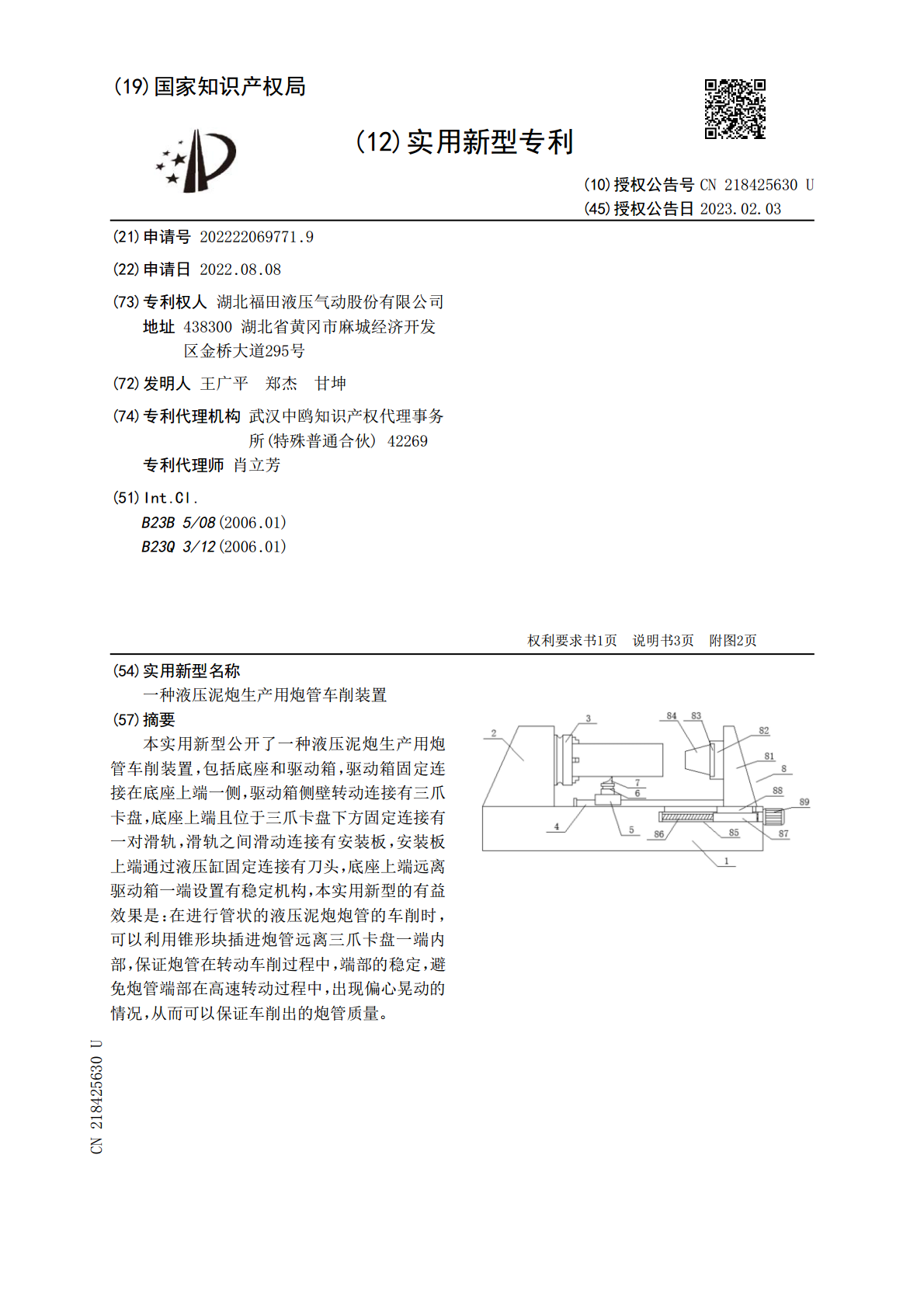

本实用新型公开了一种液压泥炮生产用炮管车削装置,包括底座和驱动箱,驱动箱固定连接在底座上端一侧,驱动箱侧壁转动连接有三爪卡盘,底座上端且位于三爪卡盘下方固定连接有一对滑轨,滑轨之间滑动连接有安装板,安装板上端通过液压缸固定连接有刀头,底座上端远离驱动箱一端设置有稳定机构,本实用新型的有益效果是:在进行管状的液压泥炮炮管的车削时,可以利用锥形块插进炮管远离三爪卡盘一端内部,保证炮管在转动车削过程中,端部的稳定,避免炮管端部在高速转动过程中,出现偏心晃动的情况,从而可以保证车削出的炮管质量。
