混凝土冬季施工措施.doc

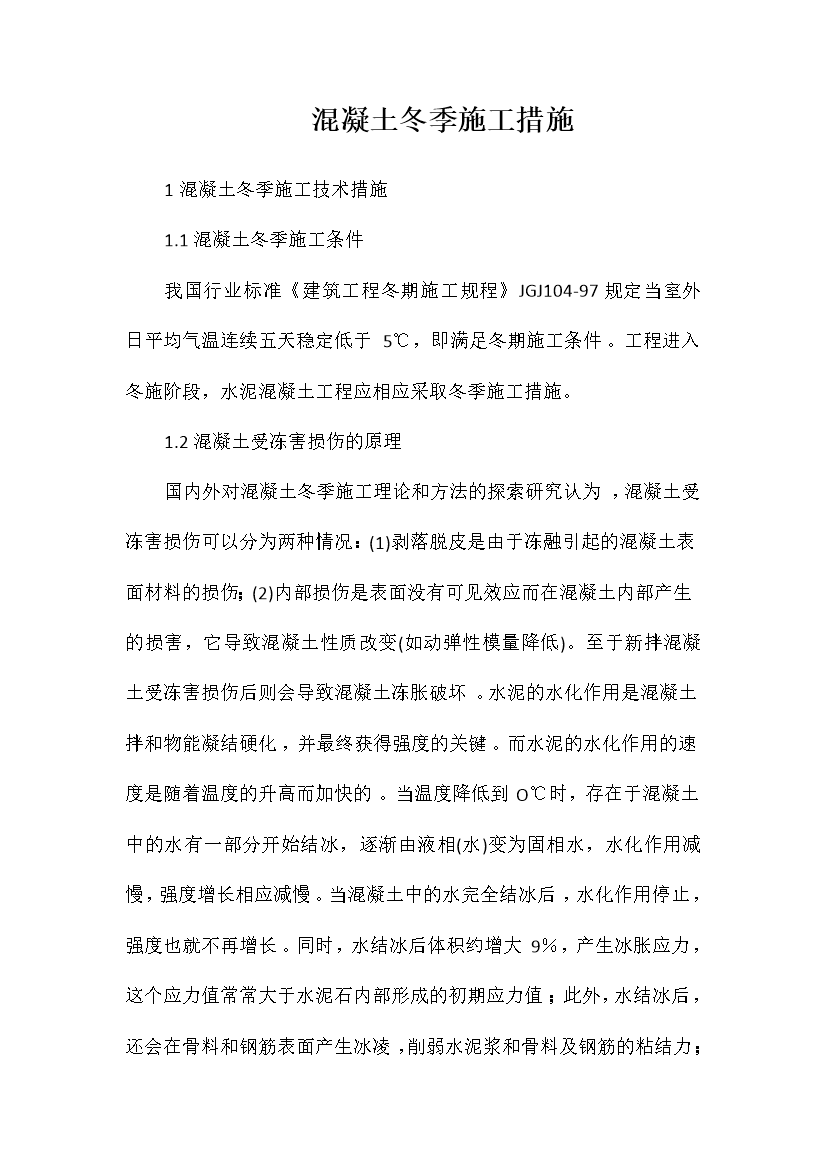

1.1混凝土冬季施工条件我国行业标准《建筑工程冬期施工规程》JGJ104-97规定当室外日平均气温连续五天稳定低于5℃，即满足冬期施工条件。工程进入冬施阶段，水泥混凝土工程应相应采用冬季施工措施。1.2混凝土受冻害损伤的原理国内外对混凝土冬季施工理论和方法的探索研究认为，混凝土受冻害损伤可以分为两种情况：(1)剥落脱皮是由于冻融引起的混凝土表面材料的损伤；(2)内部损伤是表面没有可见效应而在混凝土内部产生的损害，它导致混凝土性质改变(如动弹性模量减少)。至于新拌混凝土受冻害损伤后则会导致混凝土冻胀破坏。水泥的水化作用是混凝土拌和物能凝结硬化，并最终获得强度的关键。而水泥的水化作用的速度是随着温度的升高而加快的。当温度减少到O℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相(水)变为固相水，水化作用减慢，强度增长相应减慢。当混凝土中的水完全结冰后，水化作用停止，强度也就不再增长。同时，水结冰后体积约增大9％，产生冰胀应力，这个应力值经常大于水泥石内部形成的初期应力值；此外，水结冰后，还会在骨料和钢筋表面产生冰凌，削弱水泥浆和骨料及钢筋的粘结力；冰凌融化后，又会在混凝土内部形成空隙，所有这些因素都将导致混凝土强度以及耐久性能的减少。因此，在混凝土冬季施工中，水的形态变化是影响混凝土强度增长的关键，新浇混凝土在冻结前若有一段预养期，可以增长内部液相，减少固相，加速水化作用。混凝土受冻前预养期长，获得初期强度较高，则化冻后继续养护，强度还会增长，后期强度几乎没有损失；反之，后期强度会有不同限度的损失。混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不遭受冻害的最低强度，一般成为临界强度。《建筑工程冬期施工规程》(JGJ104—1997)规定，普通混凝土采用硅酸盐水泥或普通硅酸盐水泥配制时，临界强度不低于设计的混凝土强度标准值的30％，掺用防冻剂的混凝土，当室外最低气温不低于一15℃时不得小于4.0N/mm2。1.3冬季施工应解决的问题一是如何拟定混凝土最短的养护龄期，二是如何防止混凝土初期冻害，三是如何保证混凝土后期强度和耐久性满足规定。1.4混凝土冬季施工具体措施在实际工程中，要根据施工时的气温情况、工程结构状况、构件厚薄与外露情况、工期紧迫限度、水泥及外加剂性能、保温材料性能、热源的条件等，来选择合理的施工方法。一般来说，冬季施工对于同一个工程，在不同的时段可以有若干个不同的方案。一个抱负的方案，应当用最短的工期，最低的施工费用，来获得最优良的工程质量，也就是工期、费用、质量最佳化。当混凝土工程进入冬季施工时，只要采用适当的施工方法，避免新浇筑混凝土初期浸冻，使外露混凝土与冬季气温保持较小温差，也会取得象在天暖施工时的效果。1.4.1混凝土冬季施工的材料储备保温和加温(1)为避免入冬以后进料困难、砂石料在料场或运送过程中受冻，砂石料应在入冬前组织进场；砂石料应在入冬前盖上草袋以及棉毡或采用其他措施，必须保证砂石料不受冻、温度在0℃以上，同时防止出现冰雪、冻块进入搅拌机内，给混凝土温度带来损失；防止过大的冻块堵塞砂石料输送带；防止部分冻块进入搅拌机内会很难被粉碎、溶化，严重影响混凝土质量；水泥、外加剂应在库房或暖棚内进行保温，严禁对其进行直接加温；冬季温度过低，应提前做好水源储备并防止污染。(2)在对搅拌站进行搭设温棚保温、砂石料保持正温的情况下，混凝土拌合料要加温，拌合水加热温度根据混凝土拌合物混合温度和计算控制。水的加热温度不宜高于80℃。当骨料不加热时，水可加热至80℃以上，但此时要先投入骨料和已加热的水进行搅拌均匀，再加水泥，以免水泥与热水直接接触。当加热水不能满足规定期，可将骨料均匀加热，其加热温度不应高于60℃。片石混凝土掺用的片石可预热。水泥不得直接加热，可以在使用前转运入暖棚内预热。1.4.2混凝土的配合比设计及拌和(1)混凝土配合比设计采用高效减水剂尽量减少水灰比并通过充足水化，就有也许做出事实上不包含可冻水的饱和混凝土构件。(2)选用岩石吸水率较低(如吸水重量在0.5％以下的岩石)，可冻水很少，骨料表现安全，不受冰冻伤害，同时使用小颗粒石粒可以得到较大抗冻性保证。(3)混凝土卸出拌合机时的最高允许温度为40℃，低温早强混凝土的拌合温度不高于30℃。1.4.3混凝土的运送(1)对的选择拌合机摆放位置，尽量缩短运送距离，选择最佳运送路线，缩短运送时间。(2)对的选择运送容器的形式、大小和保温材料。对长距离的运送，采用混凝土输送车，容量根据混凝土施工用量和浇筑时间选择。距离较小时可采用敞开式运送车，但必须加盖隔热材料。(3)尽量减少装卸次数并合理组织装入、运送和卸出混凝土工作。1.4.4混凝土的浇筑(1)混凝土浇筑前，清除干净模板和钢筋上的冰雪和污垢，当环境气温低于一10℃时，采用暖
