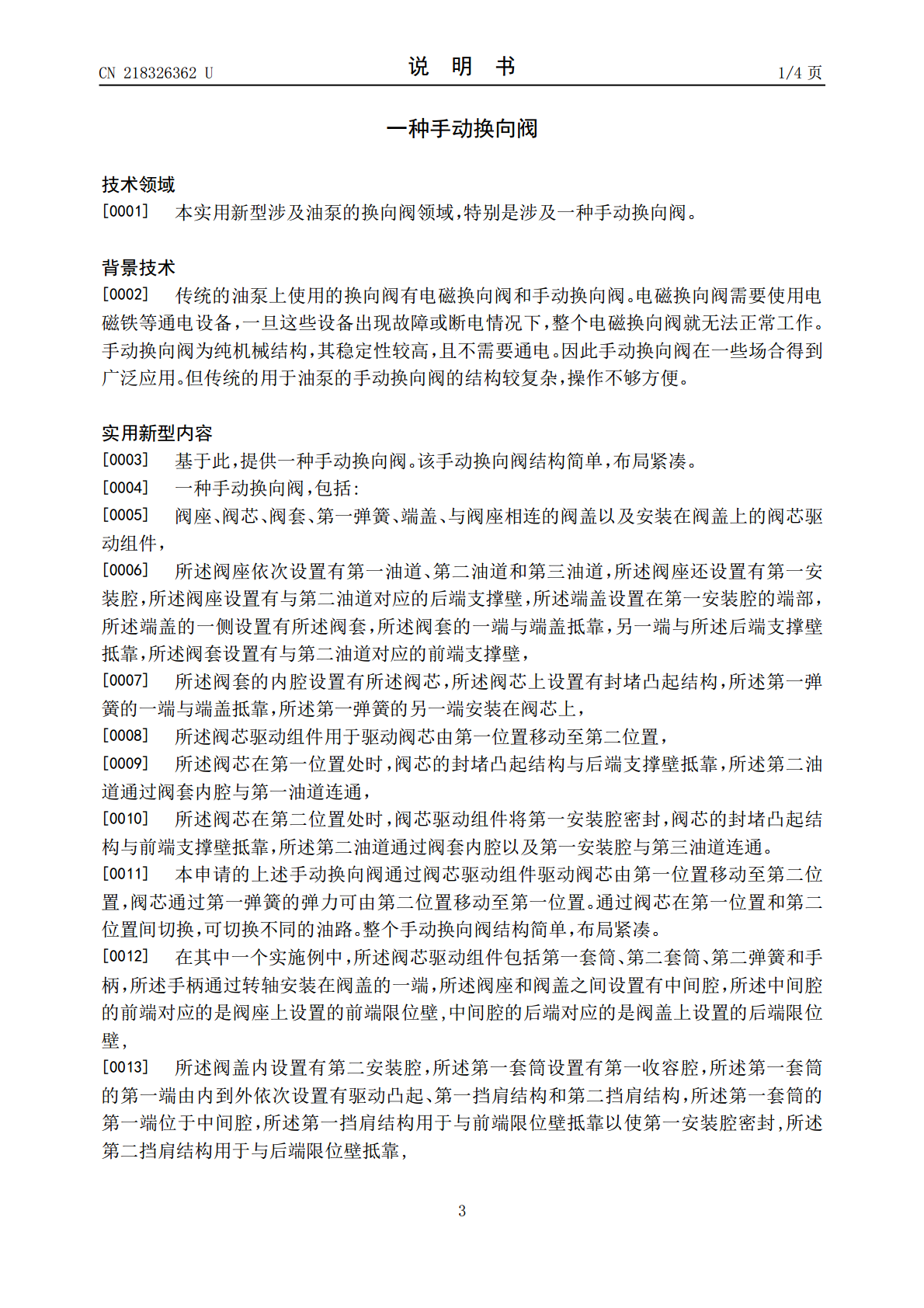

本实用新型涉及一种手动换向阀,包括:阀座、阀芯、阀套、第一弹簧、端盖、阀盖以及阀芯驱动组件。阀座依次设置有多个油道,与第二油道对应的是后端支撑壁和前端支撑壁,端盖设置在第一安装腔的端部,端盖的一侧设置有阀套,阀套的一端与端盖抵靠,另一端与后端支撑壁抵靠,阀套的内腔设置有阀芯,阀芯上设置有封堵凸起结构,第一弹簧的一端与端盖抵靠,另一端安装在阀芯上,阀芯驱动组件用于驱动阀芯由第一位置移动至第二位置,阀芯在第一位置处时,第二油道通过阀套内腔与第一油道连通,阀芯在第二位置处时,第二油道通过阀套内腔以及第一安装腔与第三油道连通。本申请的上述手动换向阀结构简单,布局紧凑。
