一种LED芯片及其制作方法.pdf
2023-05-16
10金币
715KB
18页
是你****优呀
实名认证
内容提供者
1/10
2/10

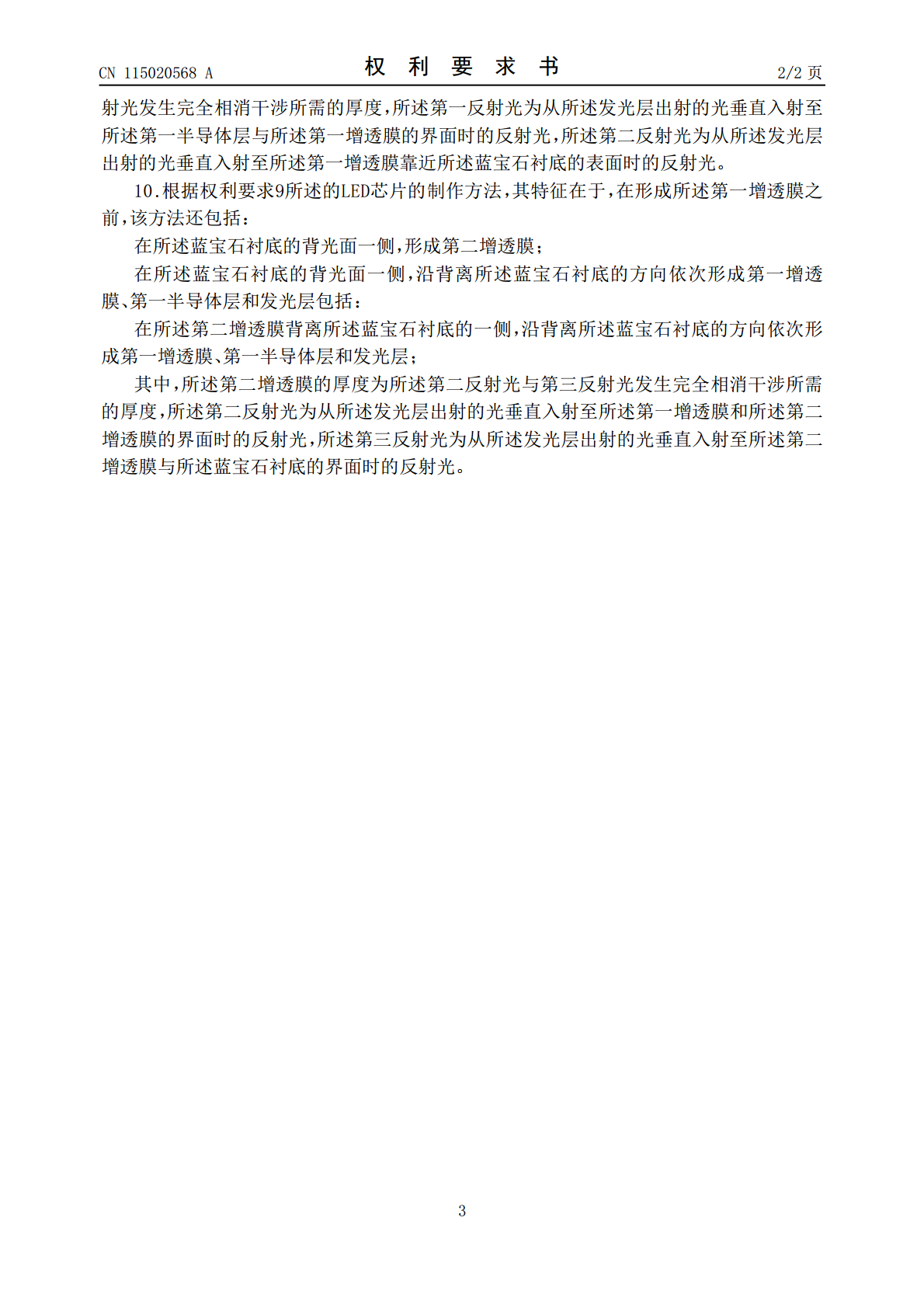

3/10

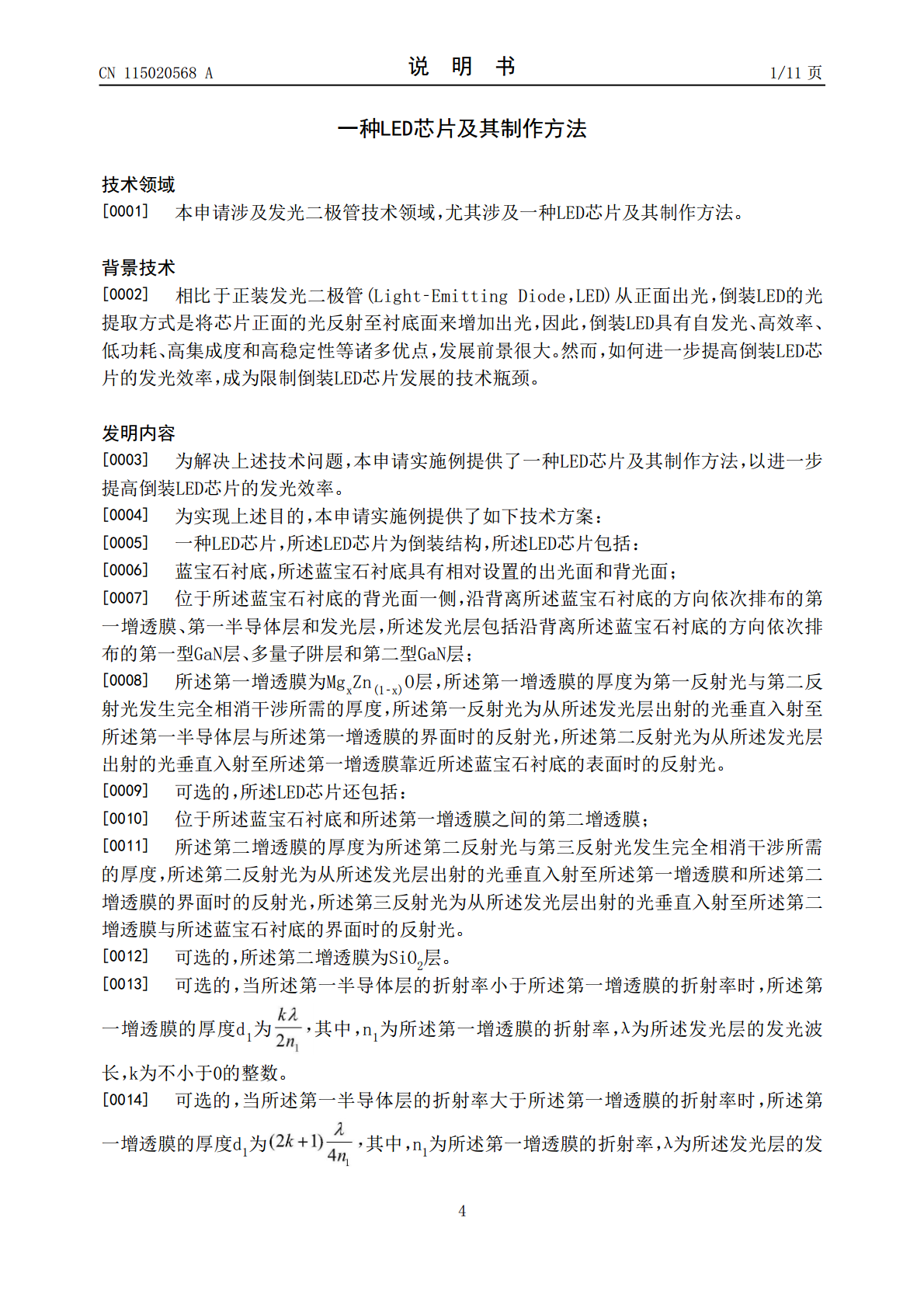

4/10

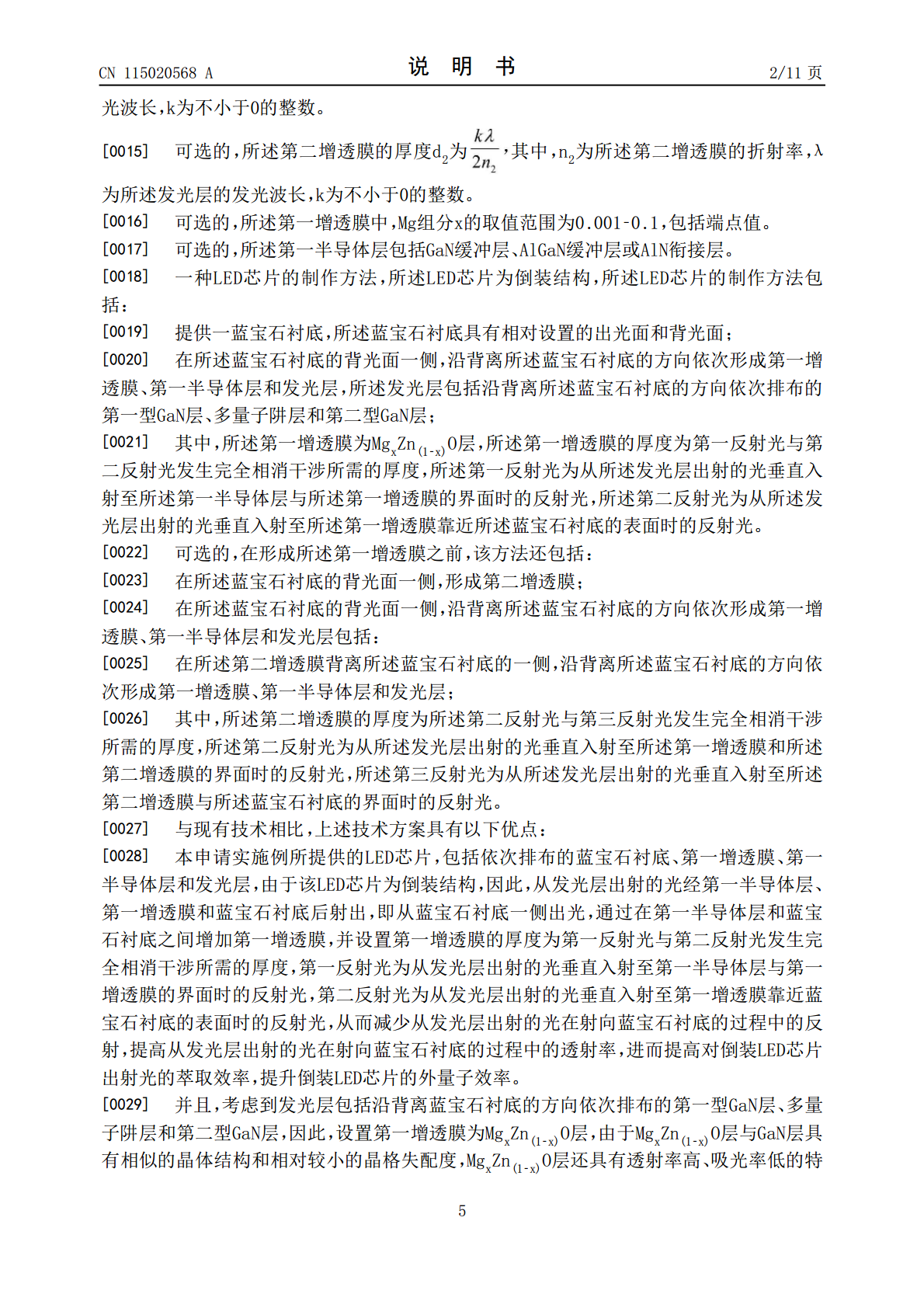

5/10
6/10

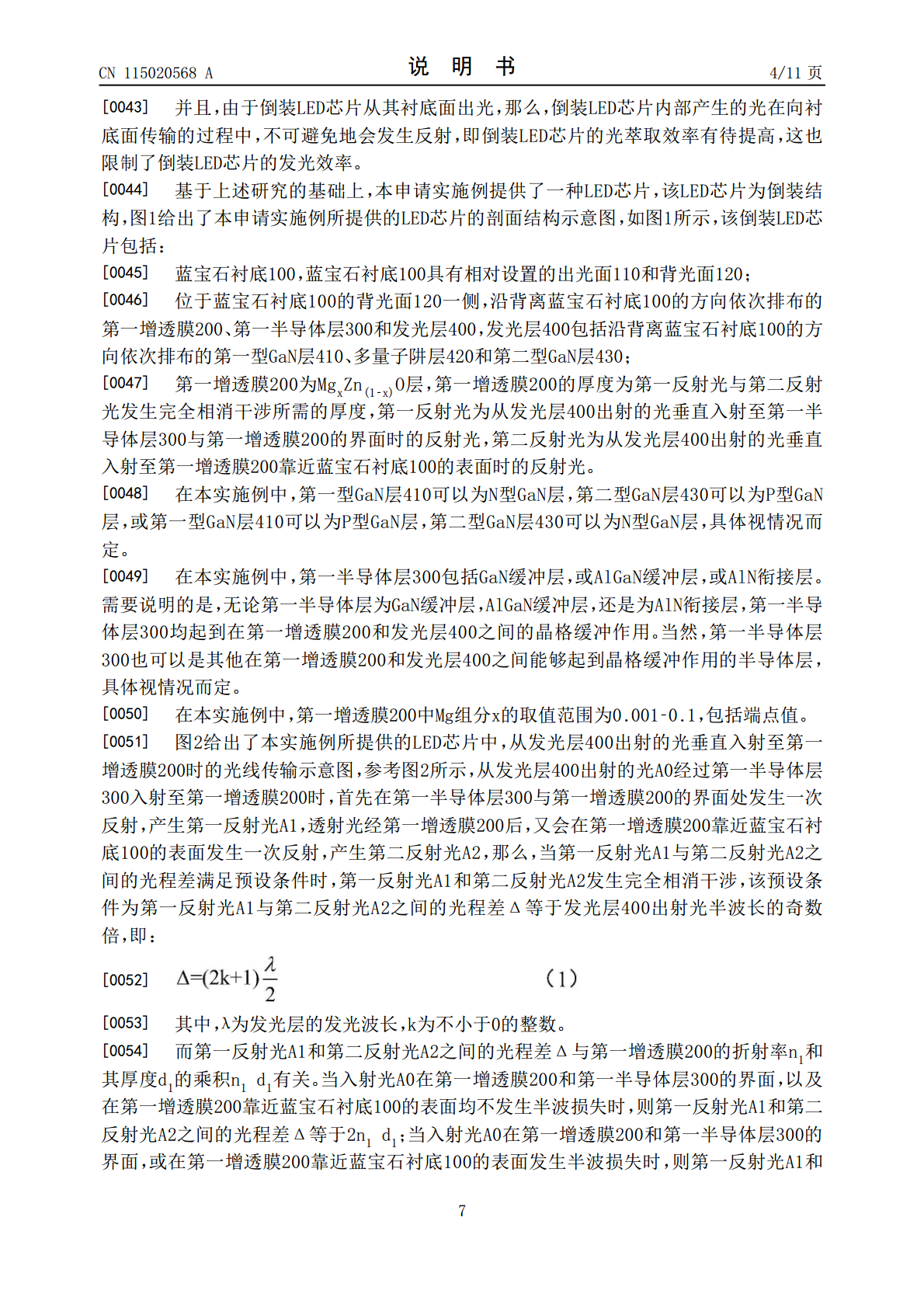

7/10

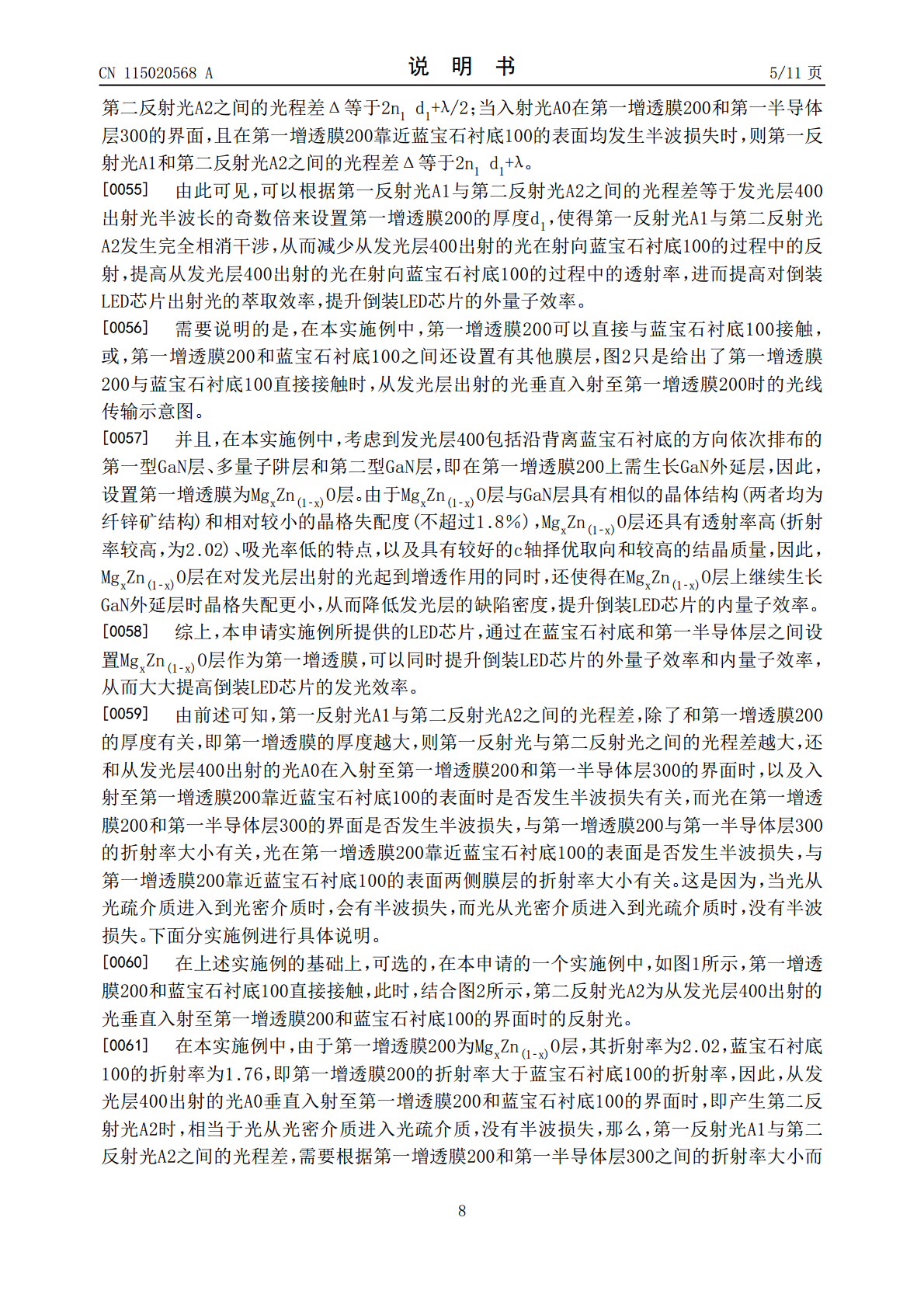

8/10
9/10

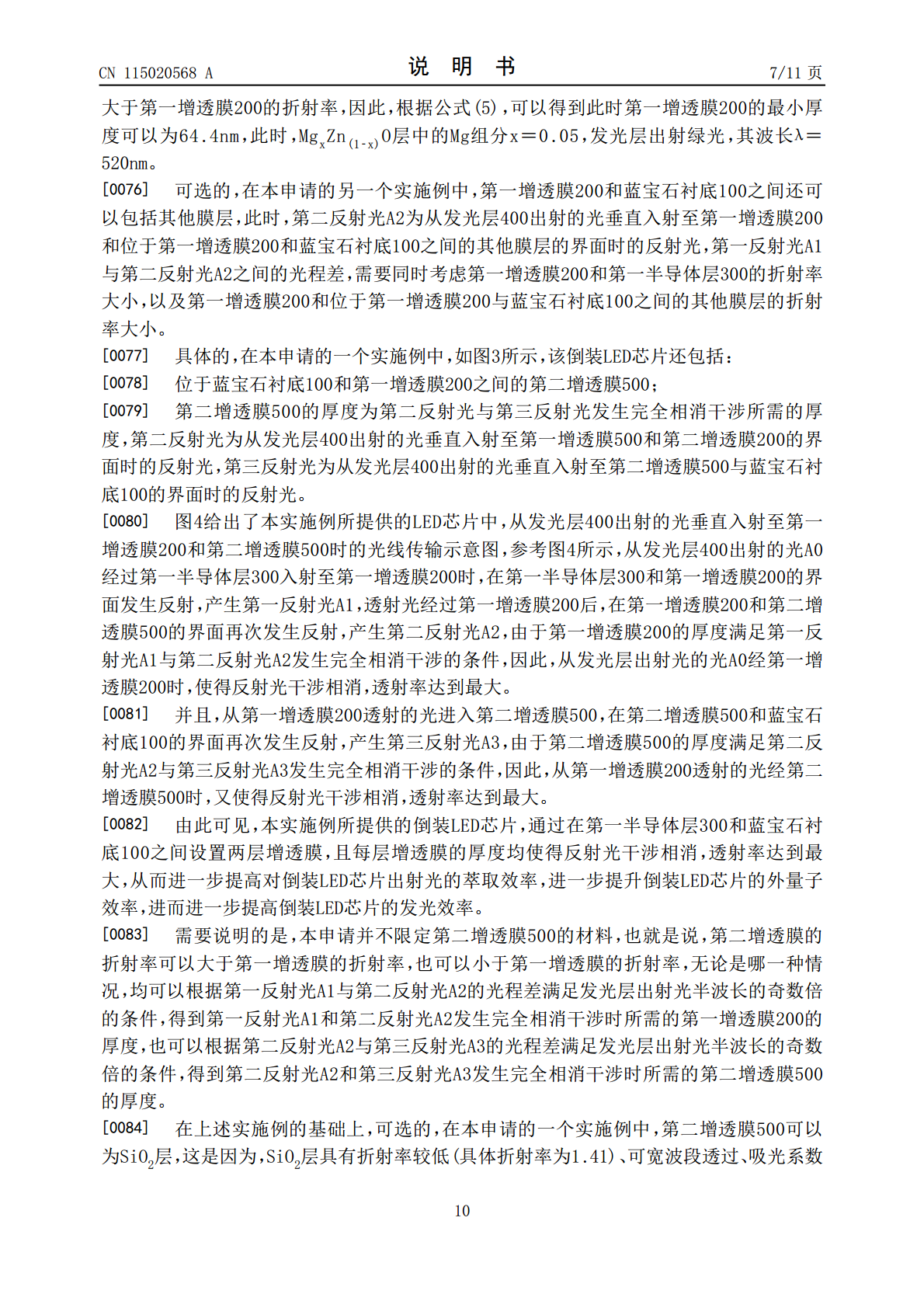

10/10
亲，该文档总共18页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

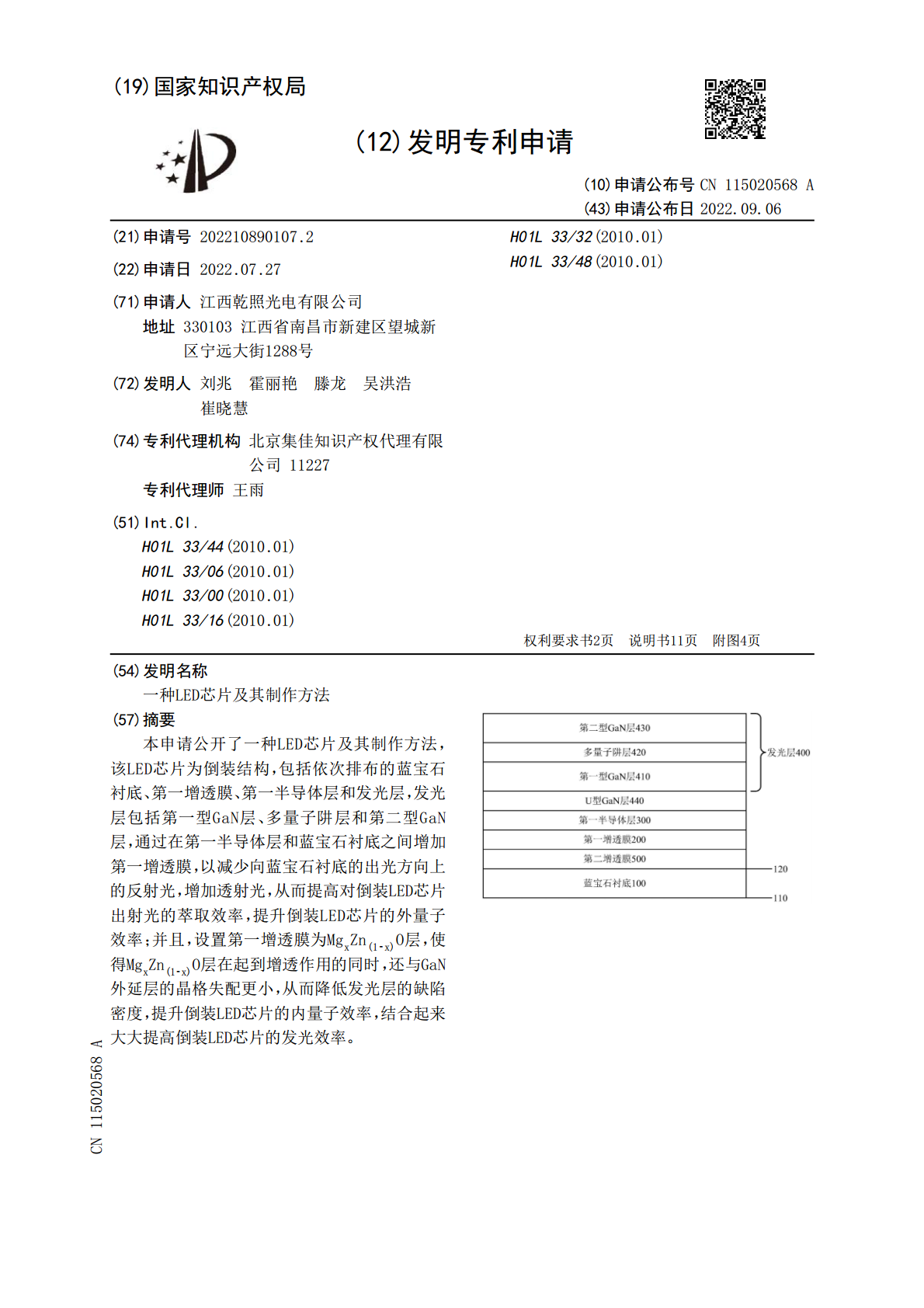

一种LED芯片及其制作方法.pdf
本申请公开了一种LED芯片及其制作方法,该LED芯片为倒装结构,包括依次排布的蓝宝石衬底、第一增透膜、第一半导体层和发光层,发光层包括第一型GaN层、多量子阱层和第二型GaN层,通过在第一半导体层和蓝宝石衬底之间增加第一增透膜,以减少向蓝宝石衬底的出光方向上的反射光,增加透射光,从而提高对倒装LED芯片出射光的萃取效率,提升倒装LED芯片的外量子效率;并且,设置第一增透膜为Mg<base:Sub>x</base:Sub>Zn<base:Sub>(1?x)</base:Sub>O层,使得Mg<base:Su
