双层光芯片及光芯片与光纤耦合的耦合接口结构.pdf
本实用新型提供了一种双层光芯片及光芯片与光纤耦合的耦合接口结构,所述双层光芯片,所述双层光芯片为层状结构,双层光芯包括依次由下至上设置的第一衬底层、第二衬底层、下层波导、第一隔离层、上层波导、第二隔离层以及片上热源;所述第一衬底层用于支撑整个光芯片的结构强度以及隔绝外部光信号;第二衬底层向下层波导提供依托,同时避免上层波导与下层波导中的光场泄露进入第一衬底层;片上热源用于向上层波导与下层波导施加热效应。本实用新型能够实现耦合光场在上下光波导层之间按需切换的效果,从而提高3D集成光芯片整体的工作性,并且能够
光芯片与尾纤耦合的装置及耦合工艺.pdf
本发明公开了光纤耦合技术领域的光芯片与尾纤耦合的装置及耦合工艺,光芯片与尾纤耦合的装置,包括固定座,所述固定座上固定连接有耦合件,所述耦合件,所述固定座上且位于耦合件的后侧固定连接有两个关于固定座对称的导向架,固定座上固定连接两个关于耦合件对称的固定架,两个所述固定架之间共同连接有转轴,所述转轴上固定连接有转筒,所述转筒上缠绕有光纤;通过固定板与夹块的配合使用,可以保证了光纤始终是拉伸竖直向下与耦合件保持相对垂直对准,避免了光纤没有夹块的夹持容易受外接影响偏离耦合件。
边发射激光芯片与硅光芯片中光波导的耦合结构及方法.pdf
本发明涉及一种边发射激光芯片与硅光芯片中光波导的耦合结构及方法,属于光子集成领域,通过将边发射激光芯片倾斜装焊在硅光芯片之上,把倾斜输出的光直接投射到硅光波导入射光栅上,对激光芯片和硅光芯片的结构和加工工艺无特殊要求,对于波导和光源的对准精度要求低、加工容差大,有利于降低加工封装成本;本发明中入射至硅光波导入射光栅的光线与垂直方向之间存在倾角,可有效抑制光耦合过程中的背向反射,提高耦合效率;本发明无需引入额外的全内反射转接结构或将激光芯片输出波段端面进行额外加工,降低了反射损耗、简化了工艺流程;本发明可以
一种硅光子芯片光耦合结构加工方法及结构.pdf
本申请公开了一种硅光子芯片光耦合结构加工方法及结构,该方法包括:将第一SOI晶圆的器件层刻去一部分,第一SOI晶圆的器件层被刻去的部分露出埋氧层,第一SOI晶圆的器件层保留的部分至少包括:垂直锥波导;对第一SOI晶圆的器件层刻去的部分进行填充;对填充后的第一SOI晶圆的器件层进行抛光露出垂直锥波导的上表面;将第一SOI晶圆的器件层的上表面与第二SOI晶圆的器件层的上表面键合在一起,从第二SOI晶圆的埋氧层处剥离出第二SOI晶圆的器件层;在第二SOI晶圆的器件层加工出锥波导。通过本申请解决了现有硅光子芯片光

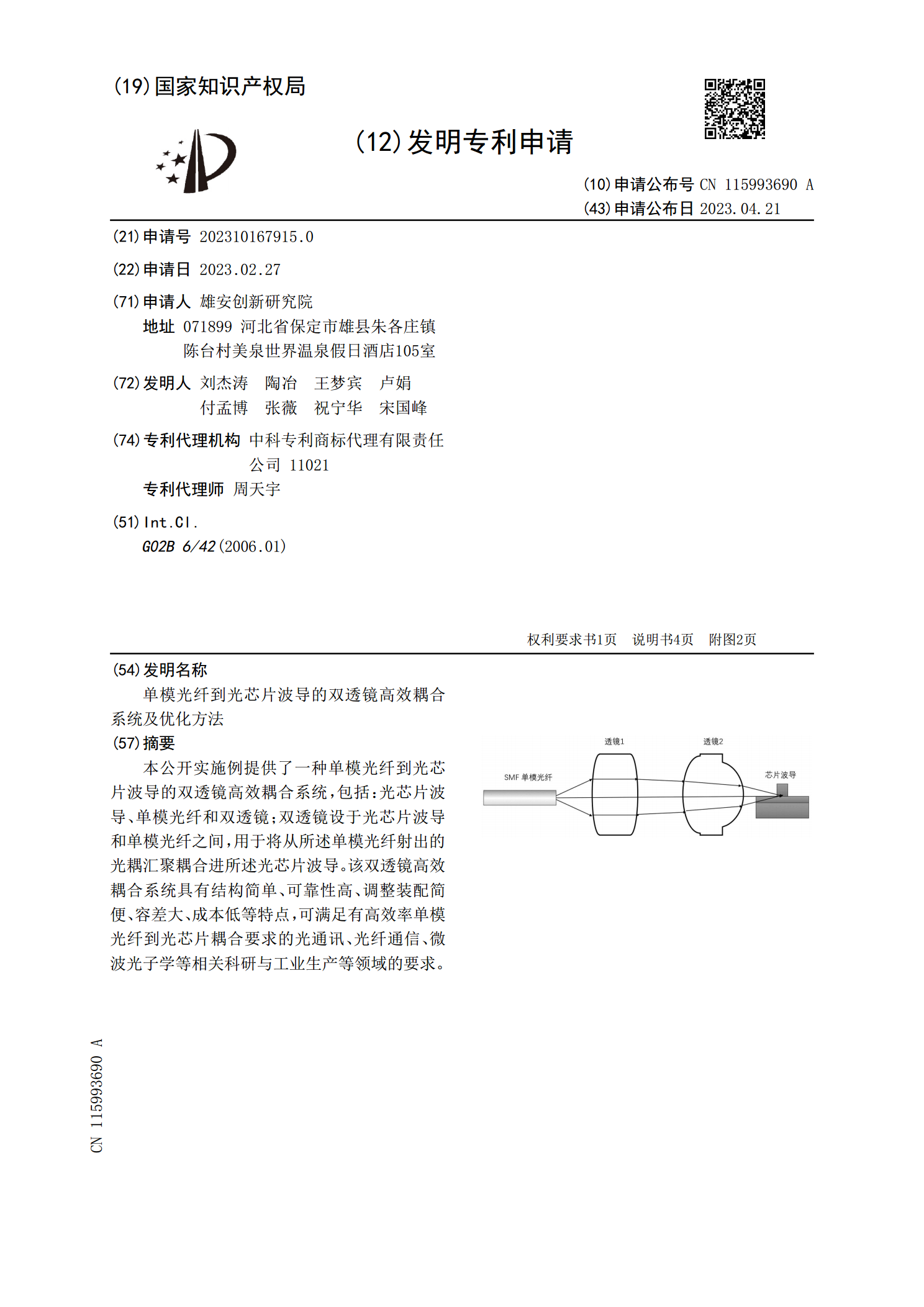

单模光纤到光芯片波导的双透镜高效耦合系统及优化方法.pdf
本公开实施例提供了一种单模光纤到光芯片波导的双透镜高效耦合系统,包括:光芯片波导、单模光纤和双透镜;双透镜设于光芯片波导和单模光纤之间,用于将从所述单模光纤射出的光耦汇聚耦合进所述光芯片波导。该双透镜高效耦合系统具有结构简单、可靠性高、调整装配简便、容差大、成本低等特点,可满足有高效率单模光纤到光芯片耦合要求的光通讯、光纤通信、微波光子学等相关科研与工业生产等领域的要求。
