内容提供者
一种湖库淤泥烧结砖及制备方法.pdf
2023-05-12
10金币
15页
琰琬****买买
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共15页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
一种湖库淤泥烧结砖及制备方法.pdf

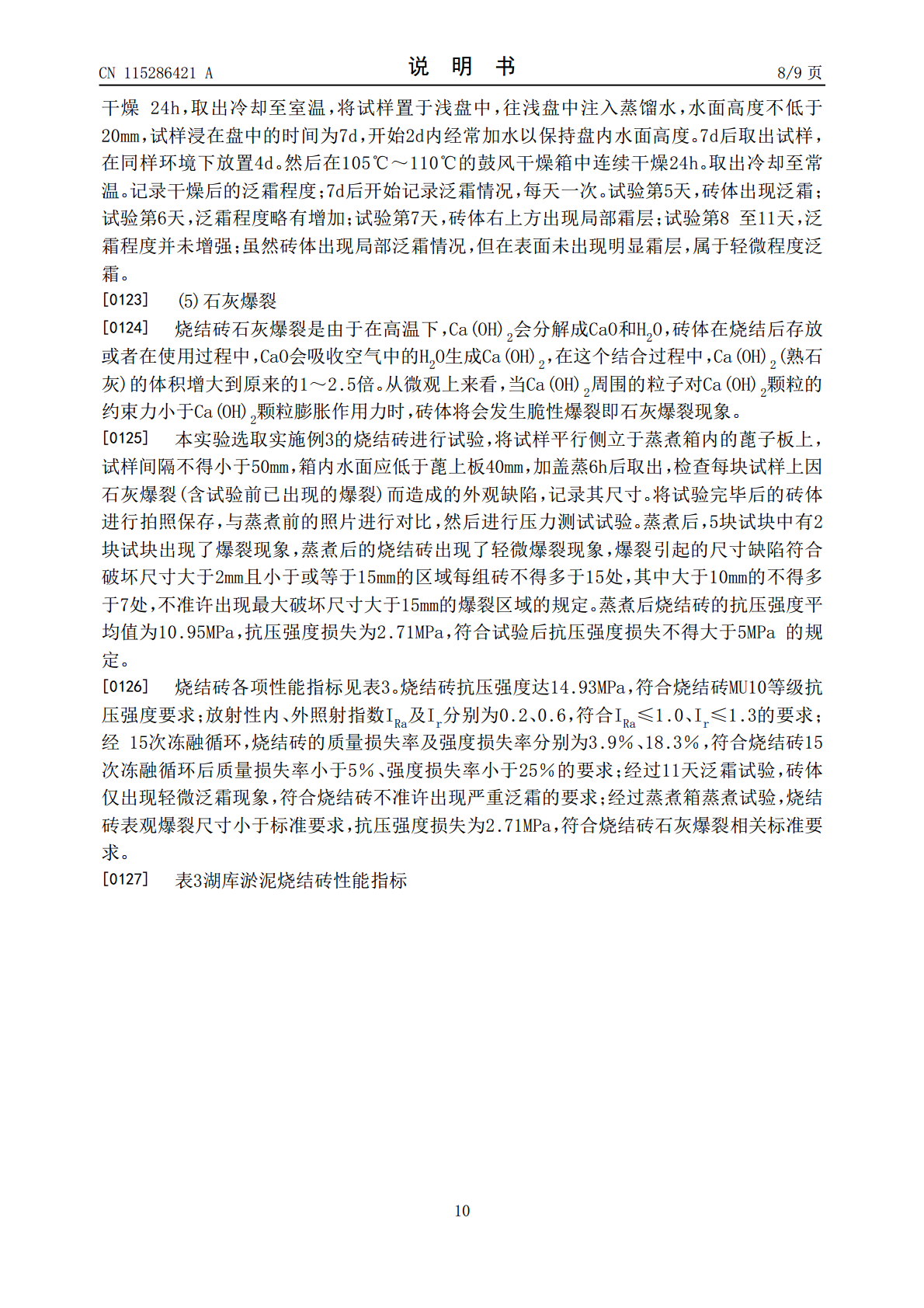

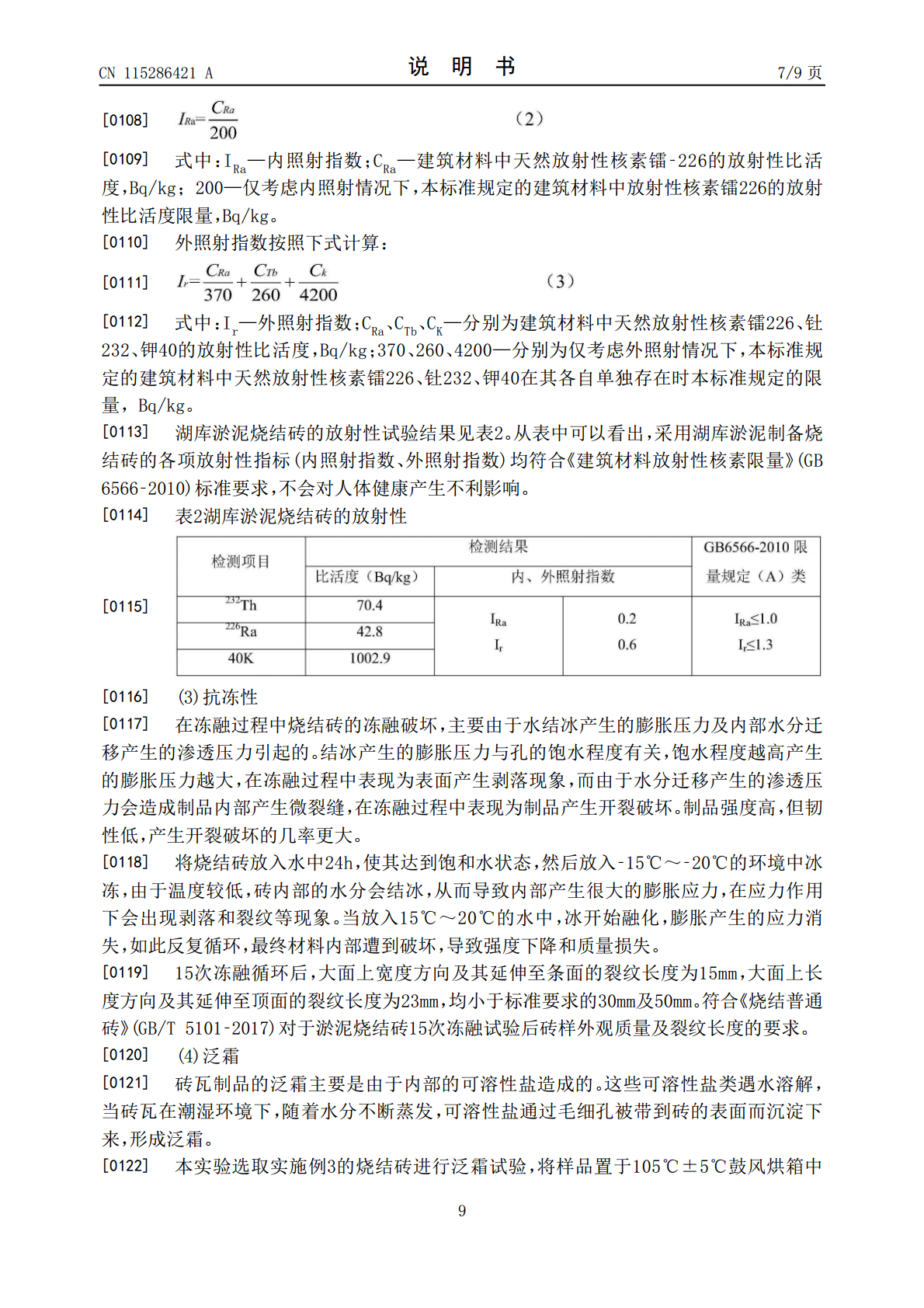

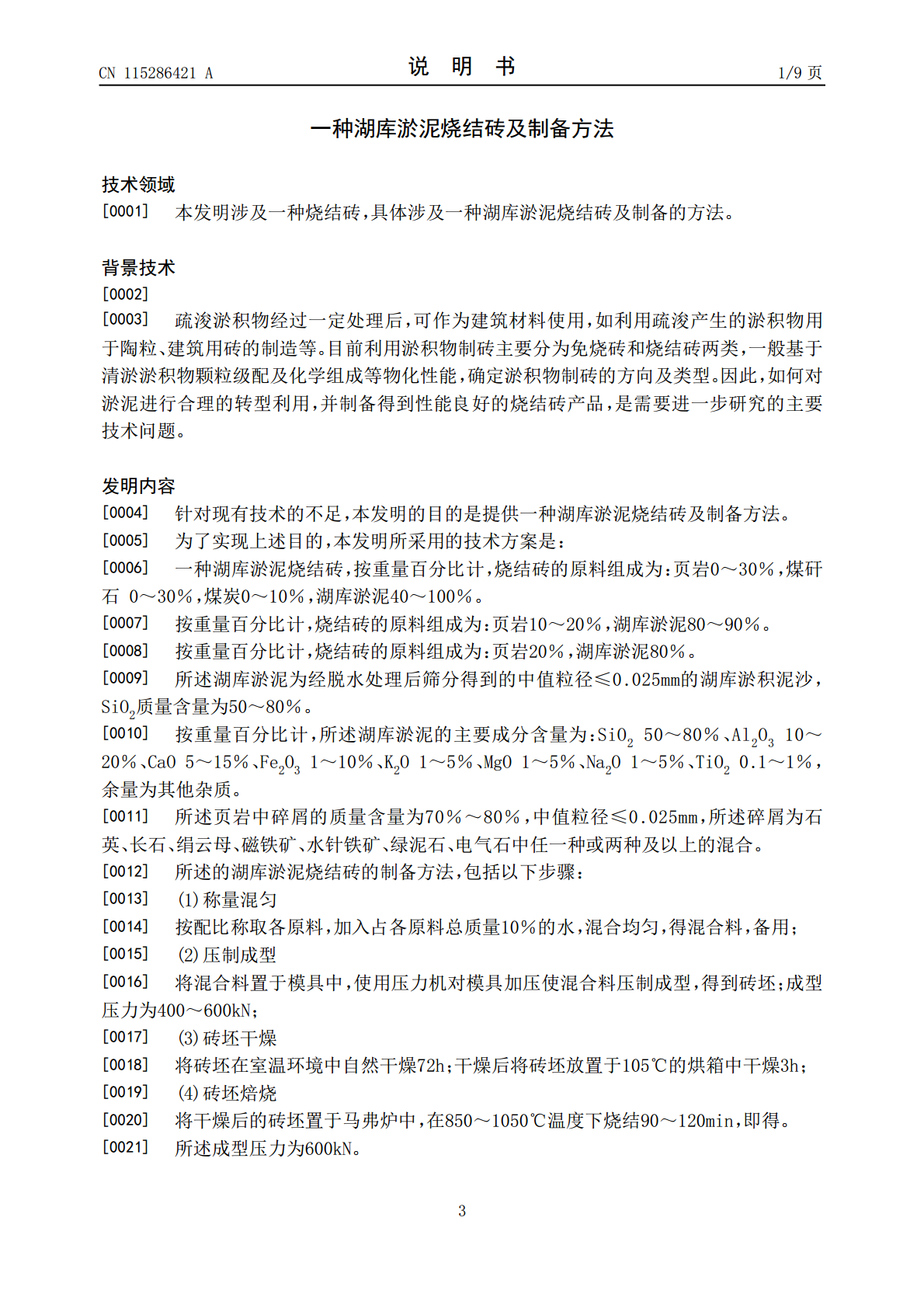

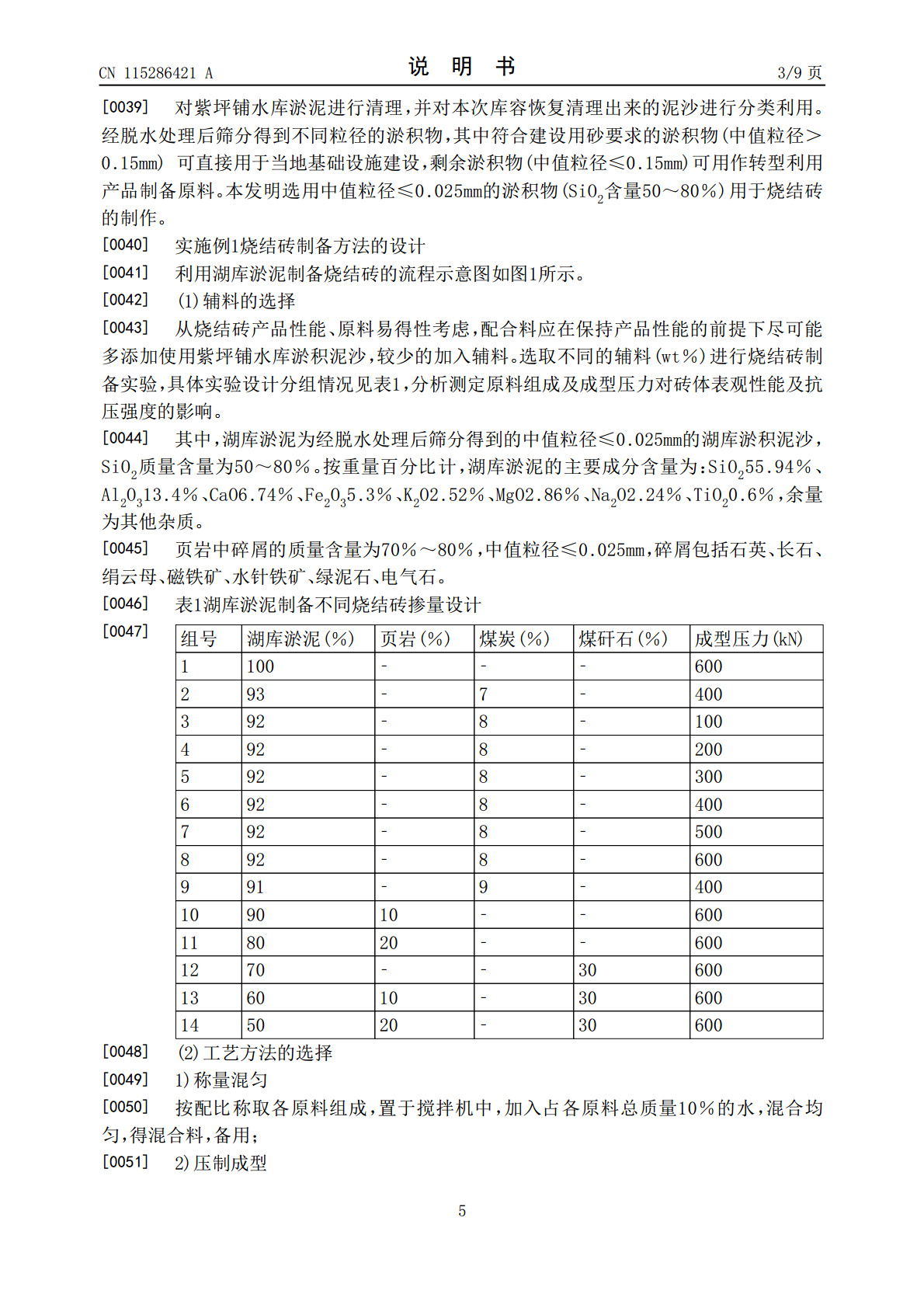

本发明涉及一种湖库淤泥烧结砖及制备方法,按重量百分比计,烧结砖的原料组成为:页岩0～30%,煤矸石0～30%,煤炭0～10%,湖库淤泥40～100%。该湖库淤泥烧结砖的制备方法,包括:(1)称量混匀:按配比称取各原料,加入占各原料总质量10%的水,混合均匀,得混合料,备用;(2)压制成型:将混合料置于模具中,使用压力机对模具加压使混合料压制成型,得到砖坯;成型压力为400～600kN;(3)砖坯干燥:将砖坯在室温环境中自然干燥72h;干燥后将砖坯放置于105℃的烘箱中干燥3h;(4)砖坯焙烧:将干燥后的砖
2023-05-12
10
一种淤泥烧结砖及其制备方法.pdf
本发明公开了一种淤泥烧结砖法，按质量百分比由以下原料组成：淤泥85～95％、电解锰渣5～15％，以上组分质量百分比之和为100％。其制备方法是将淤泥、锰渣混合后压制成型，在1140℃温度下烧结保温3小时后随炉自然冷却而得到。该淤泥烧结砖的抗折强度为5.4～5.9MPa，抗压强度为26～28.6MPa，容重为2170～2240kg/m
2023-06-18
10
183KB
一种采用河道淤泥的烧结砖的制备方法.pdf
本发明公开了一种采用河道淤泥的烧结砖的制备方法，包括如下步骤：将陶瓷废料、水泥粉尘、煤渣、煤矸石、河道淤泥、锂基膨润土、煅烧高岭土、碳酸钙、海泡石、陶粒、玻璃微珠、浮石、炉渣、石灰、膨胀珍珠岩，粉碎，研磨，加水至含水量为8‑10wt％，通过真空挤砖机将混合料挤出成砖坯，晾晒，烧结，冷却，得到采用河道淤泥的烧结砖。本发明不仅能变废为宝、节省资源，而且很好的保护了生态环境，且制品不仅承压能力强，密度小，成本低。
2023-06-18
10
158KB
制备工艺参数对河湖淤泥非烧结砖强度的影响.docx
制备工艺参数对河湖淤泥非烧结砖强度的影响摘要：随着城市化进程不断加快，河湖淤泥污染的问题也越来越严峻。研究如何有效利用河湖淤泥，不仅可以解决环境污染问题，还能节约大量天然资源。本文通过实验研究河湖淤泥非烧结砖的制备工艺参数对其强度的影响。研究结果显示，适当提高河湖淤泥的配比和压力，可以显著地提高非烧结砖的强度。关键词：河湖淤泥、非烧结砖、强度、工艺参数引言：河湖淤泥是一种不易处理的污染物，严重影响了当地的环境质量和人民的生活。如何有效利用这些废弃物料，大大降低了砌体建筑的成本，同时又能对治理河湖污染起到积
2024-10-15
5
11KB
一种利用红莲湖淤泥制备劈开砖的方法.pdf
本发明公开的一种利用红莲湖淤泥制备劈开砖的方法，将原料红莲湖淤泥干燥颗料，添加石英砂16%、水泥25%、乳液16%、阻燃剂12%、粉煤灰13%、改性工业废渣16%、钛白粉3%、生物颗粒5%和水混合后均匀搅拌，通过挤压成型后进行干燥，再煅烧后制得。本发明利用红莲湖淤泥并添加其他原料生产劈开砖，可实现红莲湖水质的提升，也能实现红莲湖淤泥的无害化及资源化综合利用，使其变废为宝，生产出的劈开砖既能满足建筑外墙装饰材料、公园，园林、广场、住宅庭院的使用要求，又能作为建筑新型材料的载体。
2023-06-24
10
311KB
