内容提供者

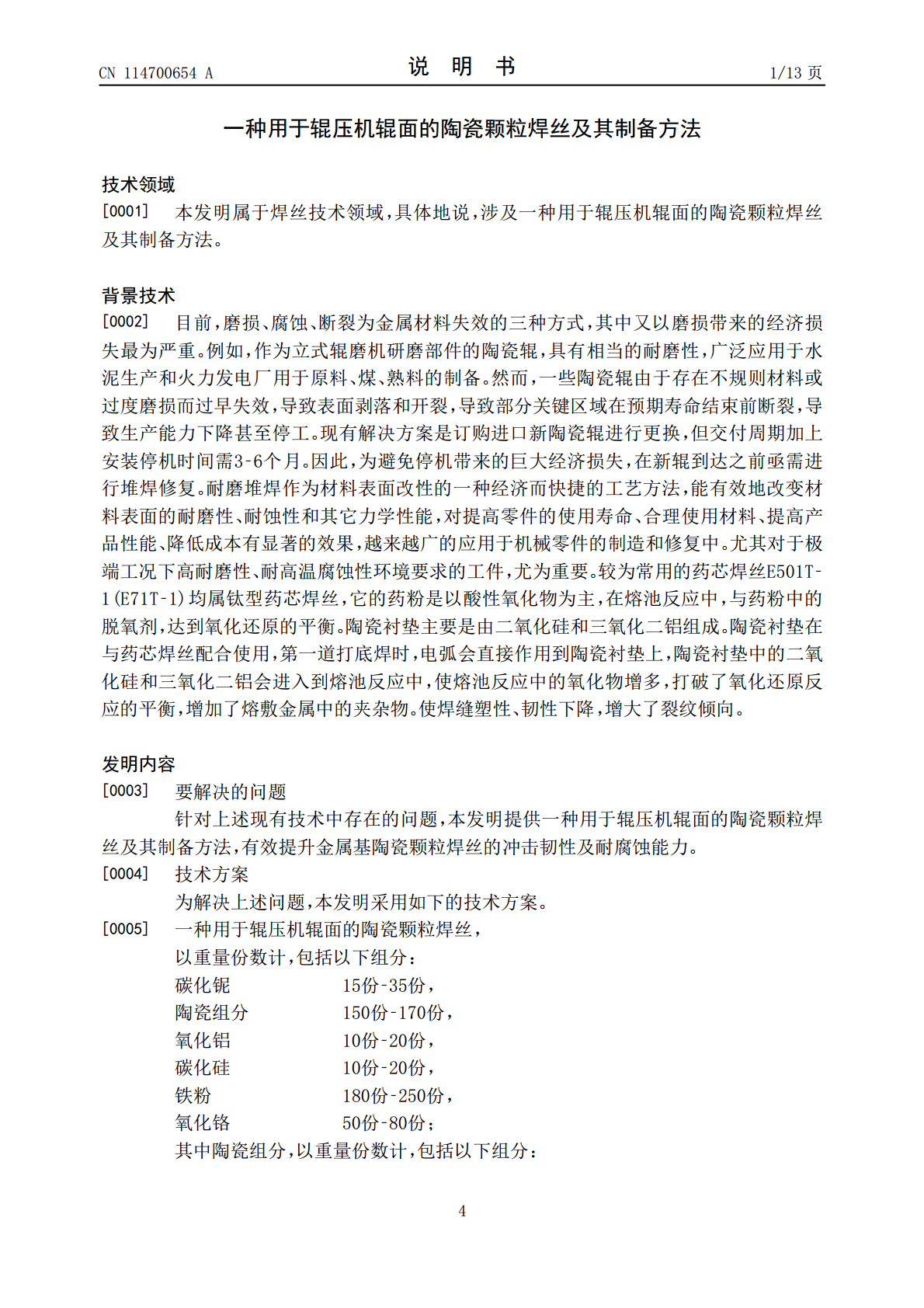

一种用于辊压机辊面的陶瓷颗粒焊丝及其制备方法.pdf
2023-05-11
10金币
343KB
16页
努力****爱敏
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共16页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

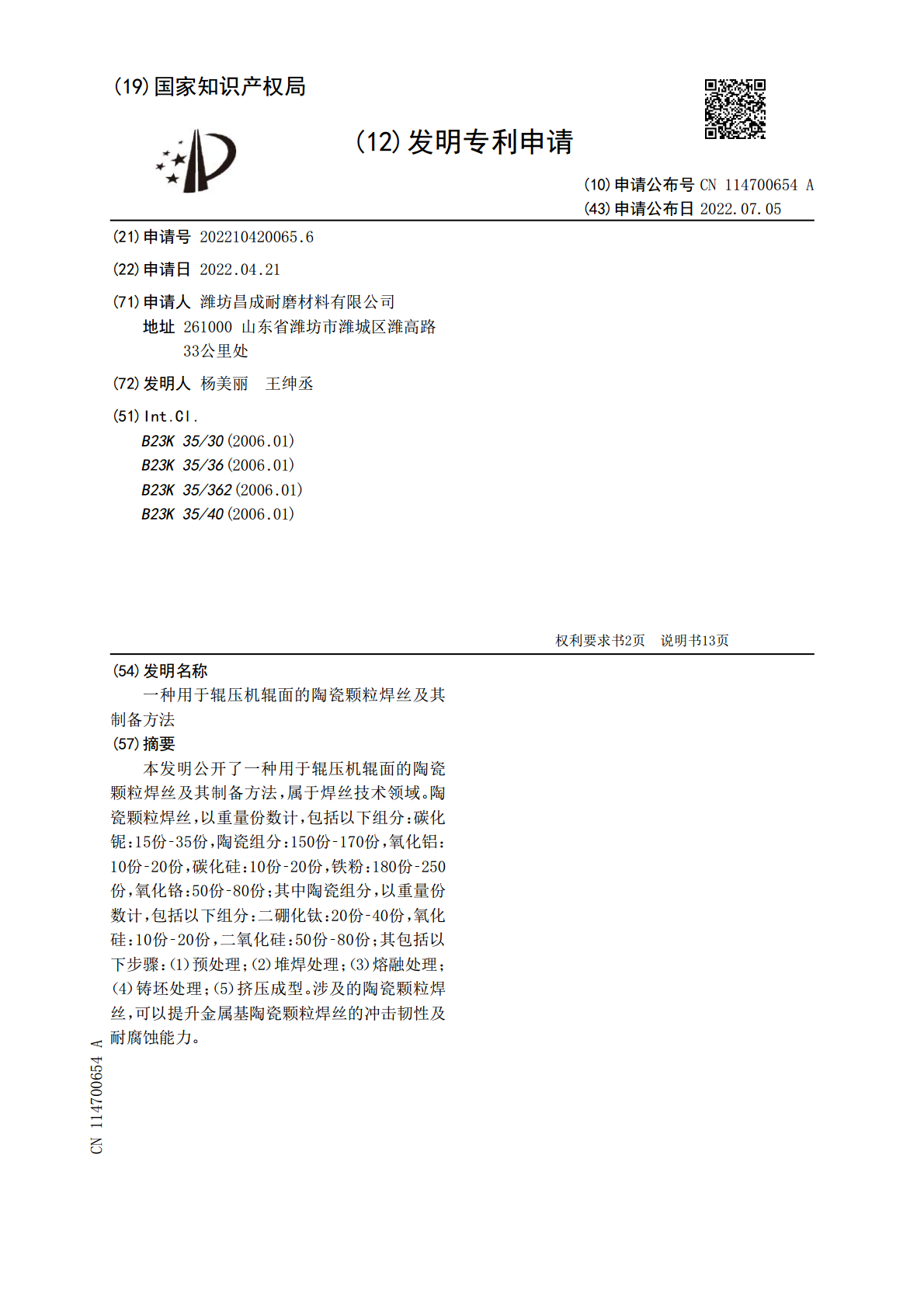

一种用于辊压机辊面的陶瓷颗粒焊丝及其制备方法.pdf

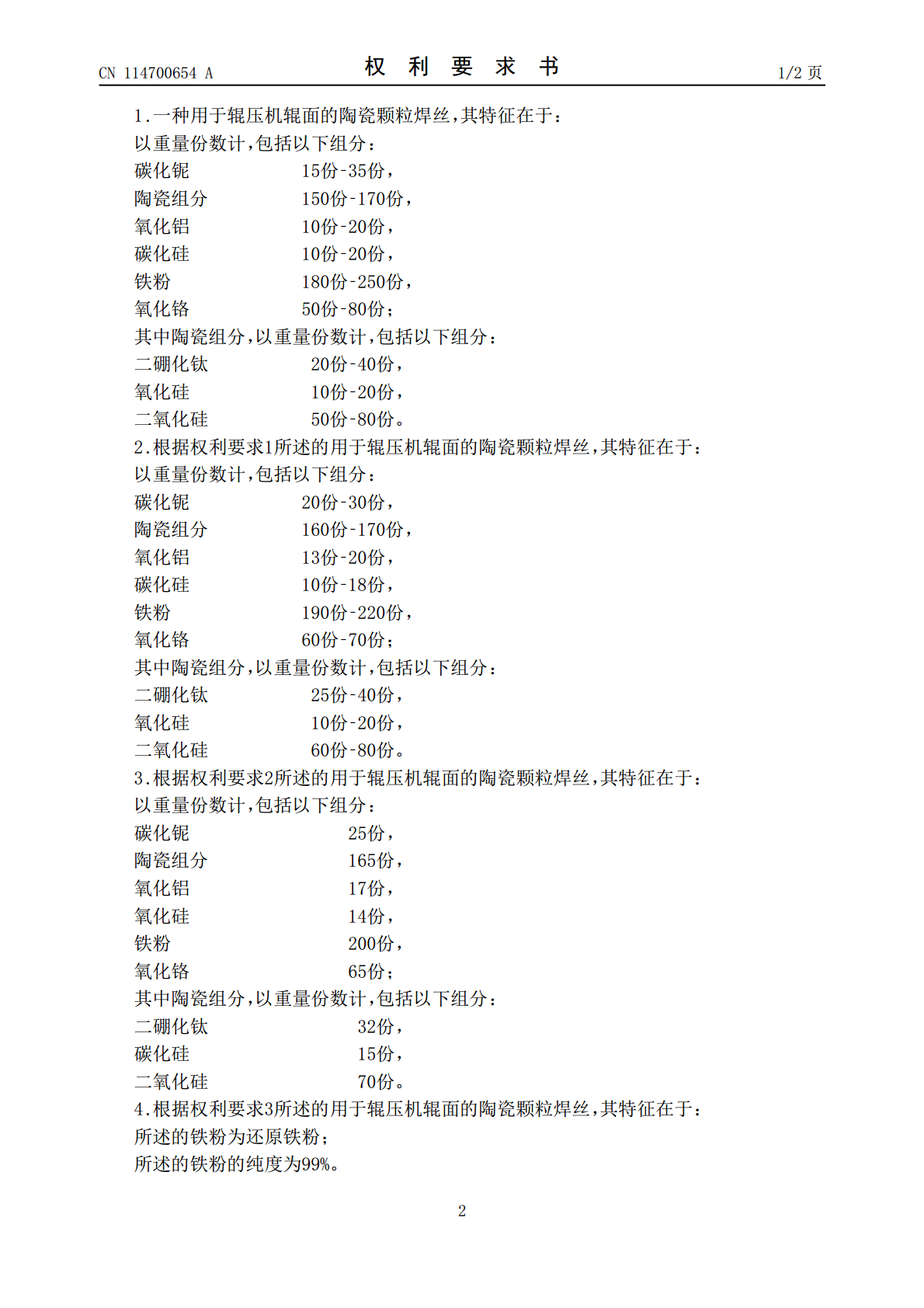

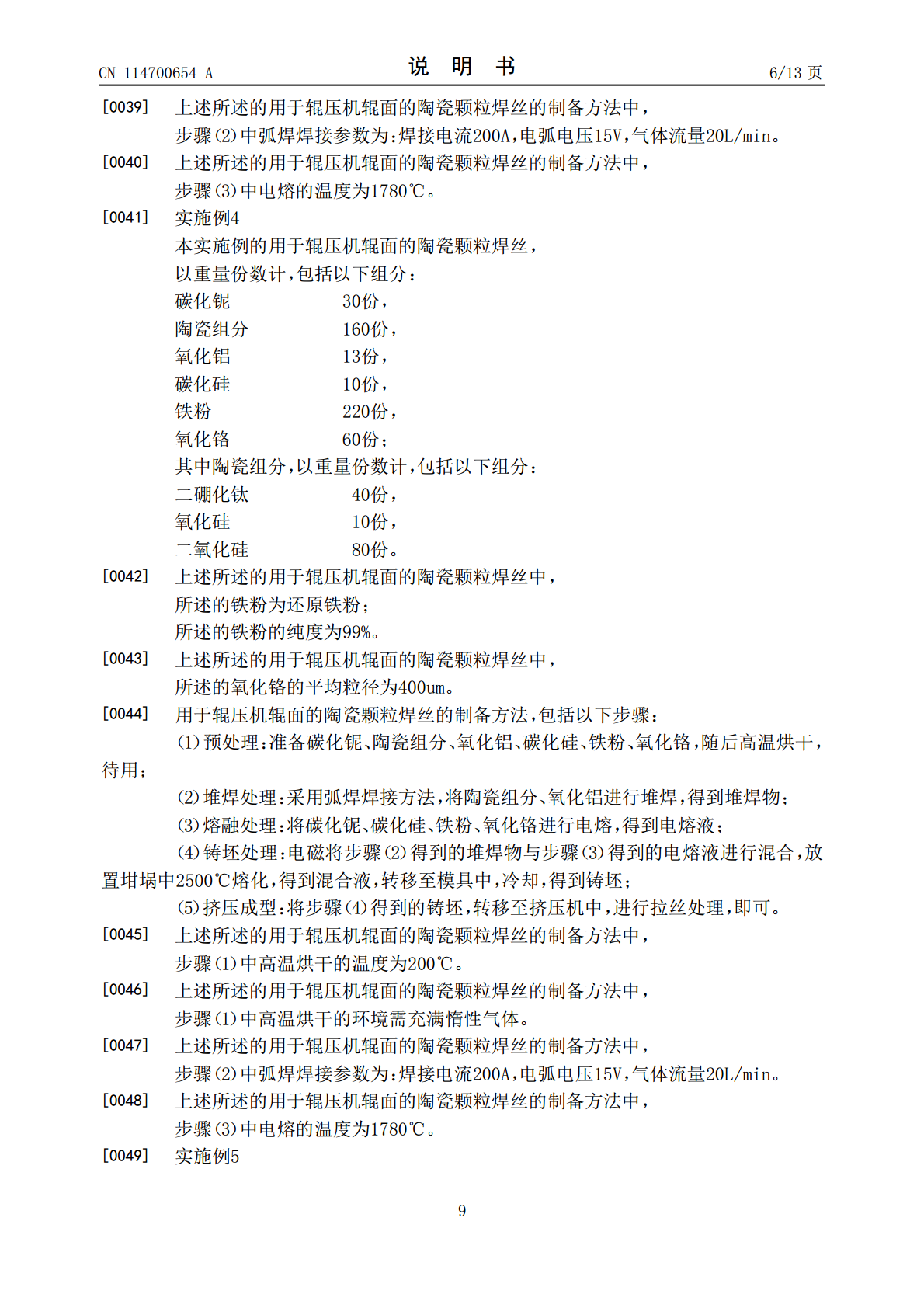

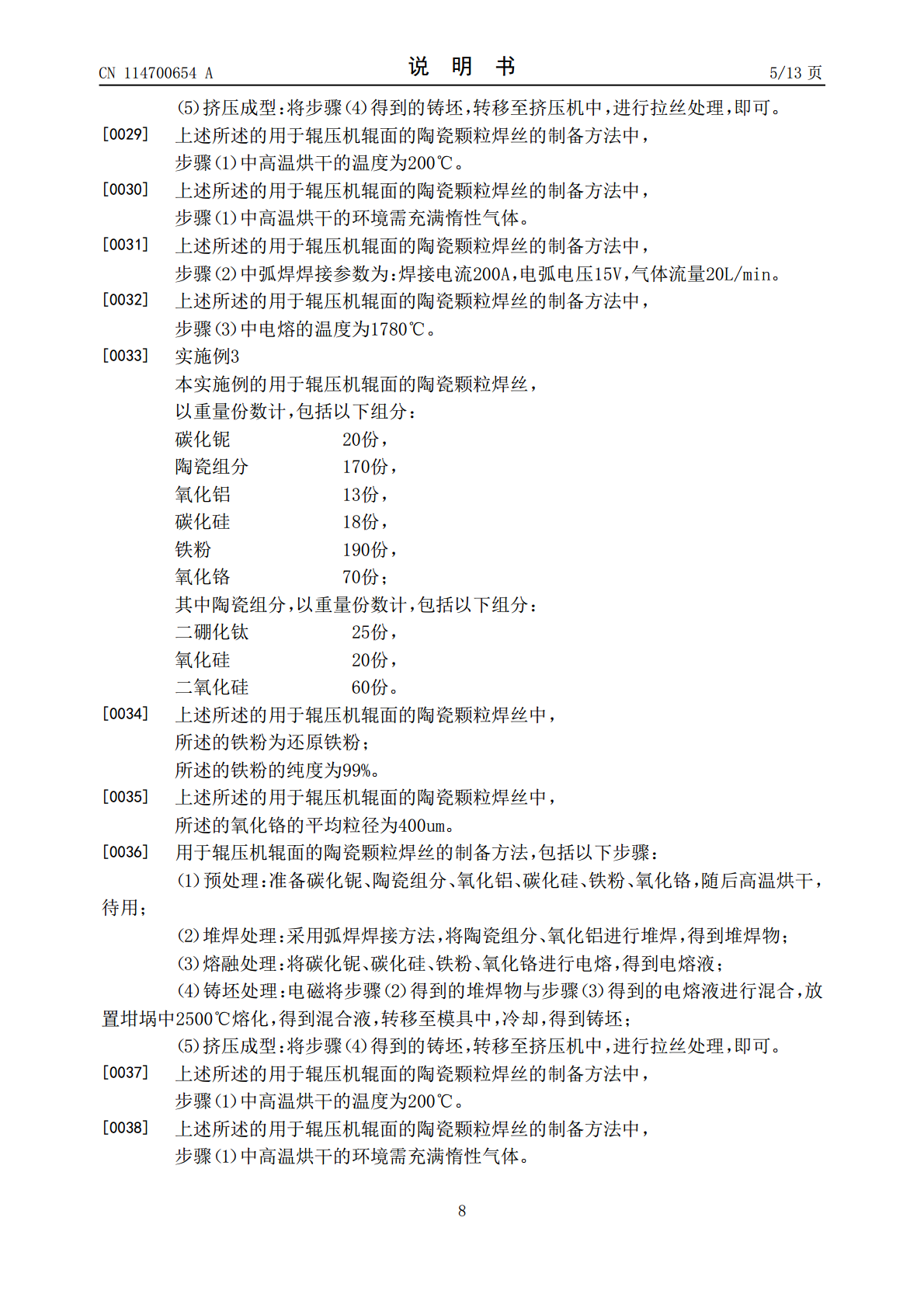

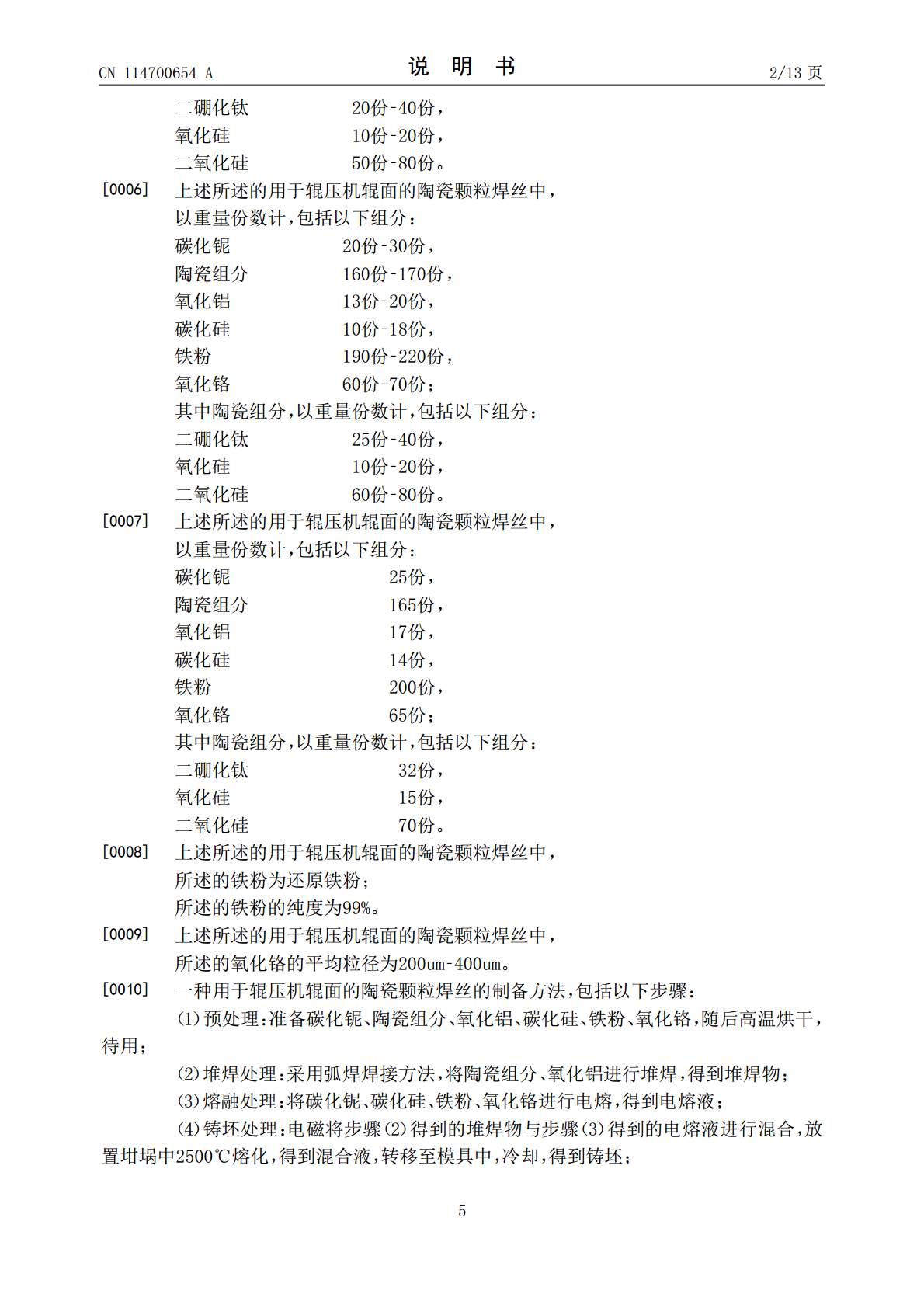

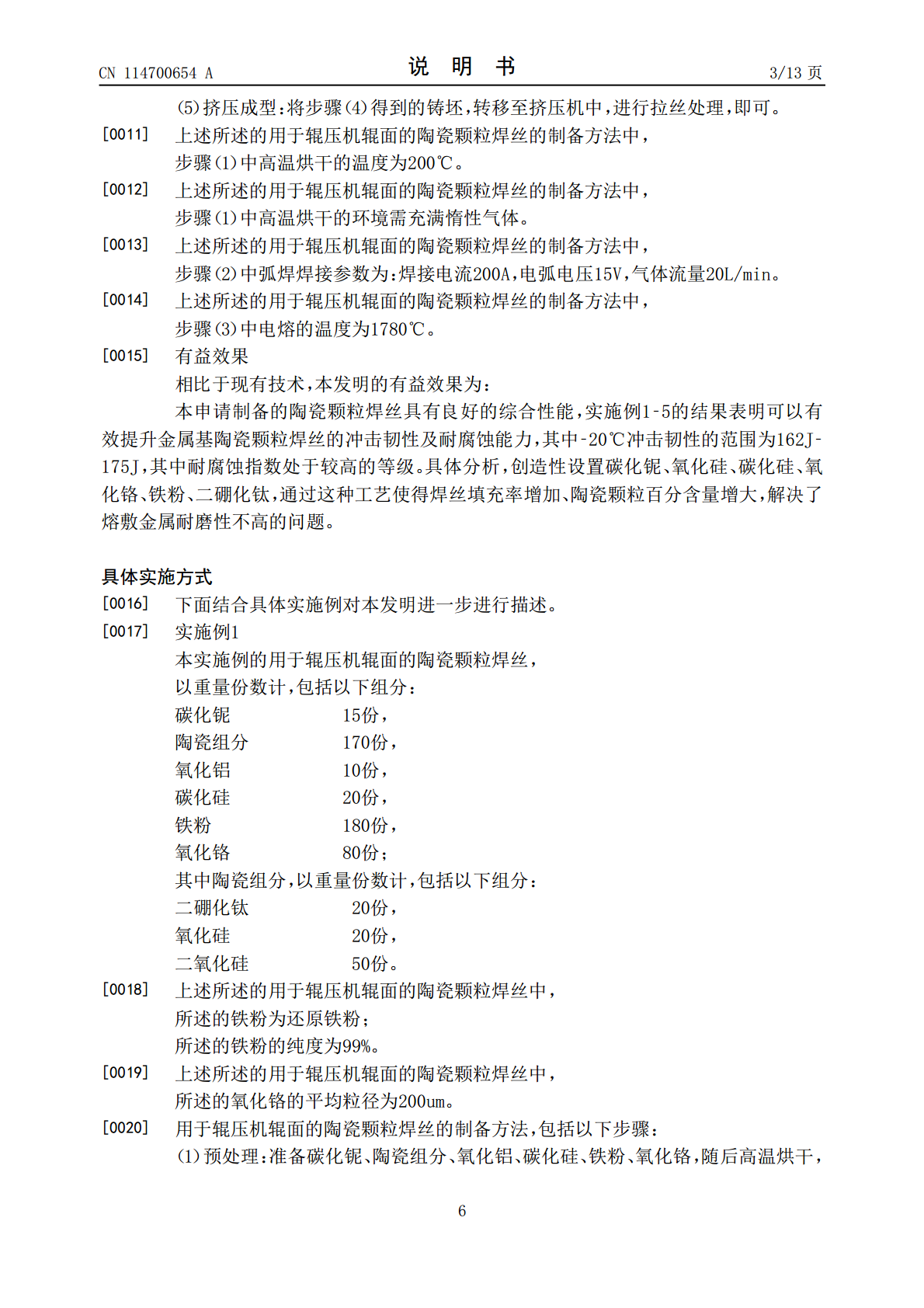

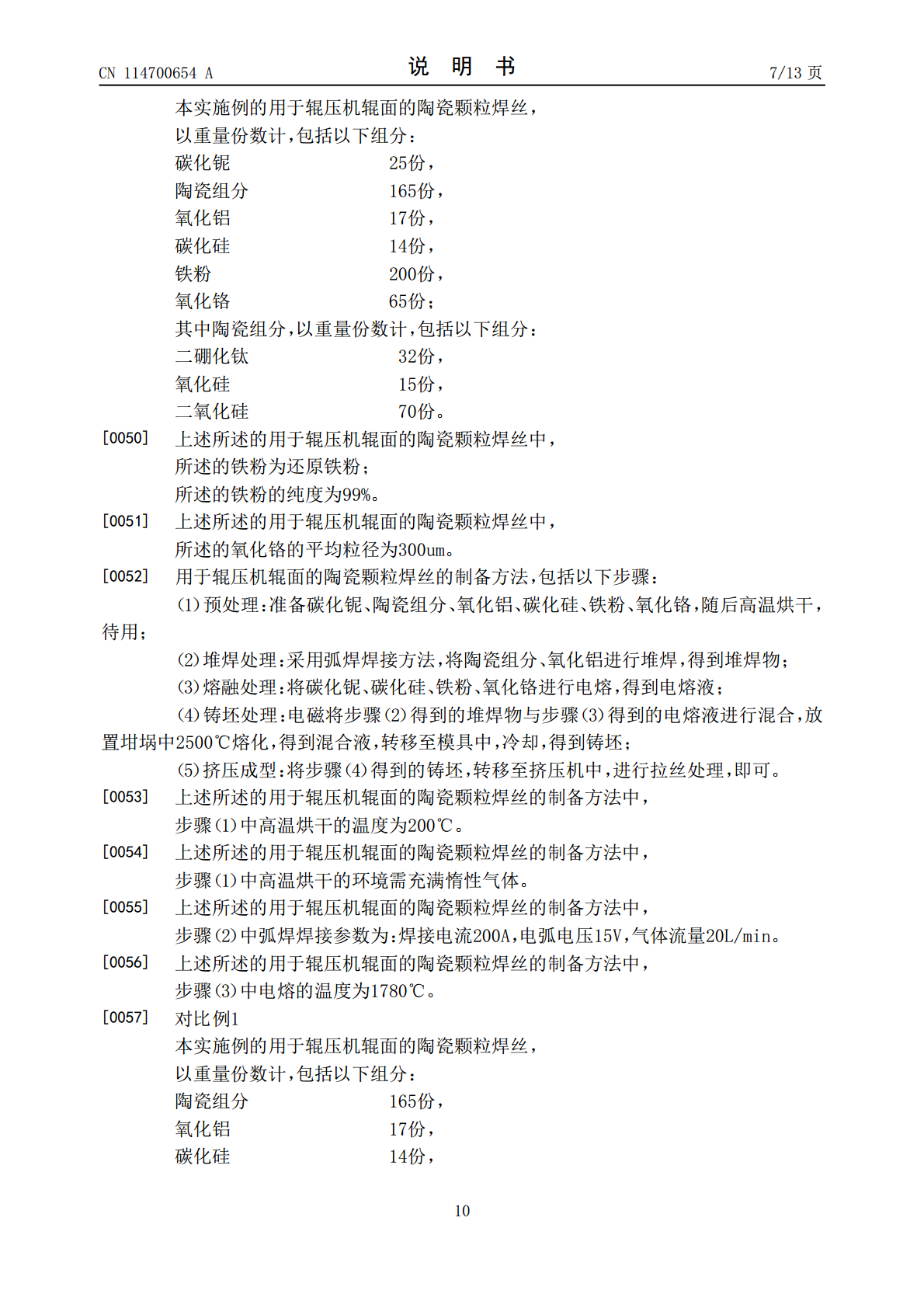

本发明公开了一种用于辊压机辊面的陶瓷颗粒焊丝及其制备方法,属于焊丝技术领域。陶瓷颗粒焊丝,以重量份数计,包括以下组分:碳化铌:15份?35份,陶瓷组分:150份?170份,氧化铝:10份?20份,碳化硅:10份?20份,铁粉:180份?250份,氧化铬:50份?80份;其中陶瓷组分,以重量份数计,包括以下组分:二硼化钛:20份?40份,氧化硅:10份?20份,二氧化硅:50份?80份;其包括以下步骤:(1)预处理;(2)堆焊处理;(3)熔融处理;(4)铸坯处理;(5)挤压成型。涉及的陶瓷颗粒焊丝,可以提升
2023-05-11
10
343KB
用于水泥行业辊压机的挤压辊及其制造方法.pdf
本发明涉及一种水泥行业辊压机的挤压辊及其制备方法，该挤压辊是由钢铁行业废旧辊通过再制造方法制得。将钢铁行业废旧辊通过再制造方法制得水泥行业辊压机的挤压辊，不仅解决了目前钢铁行业大量废旧辊采用传统回炉方式造成的附加值浪费问题，降低了传统回炉工艺带来的环境污染问题，而且能够大大降低水泥行业辊压机挤压辊的制造成本，同时制造的水泥行业辊压机的挤压辊性能稳定，能够满足实际应用要求。
2023-06-18
10
528KB
一种用于板材辊弯成型的辊压机及其工作方法.pdf
本发明公开了一种用于板材辊弯成型的辊压机及其工作方法，属于智能成型技术领域，一种用于板材辊弯成型的辊压机由机架、辊压成型装置和切断装置组成，通过在支撑架上面安装辊压成型装置并且在辊压成型装置中的第一安装座和第二安装的顶部设置压紧油缸，并且在压紧油缸的连接部安装滑动轨道和位移传感器，使得从动轮间距可调，能够通用不同厚度的，通用性广泛，同时在所述工作台面上安装有切断装置，改变了传统的先制作展开图，然后再辊压成型的顺序，通过直接辊压成型，然后切断装置启动，切断多余的材料、辊压成型完成，节省了计算展开长度、折弯角
2023-06-01
10
621KB
一种耐磨陶瓷辊及其制备方法.pdf
本发明涉及一种耐磨陶瓷辊，包括陶瓷辊本体和支撑体，所述支撑体包括外横向加强筋、内支撑环和连接柱；陶瓷辊本体是由以下耐磨陶瓷混合原料制备而成，制备方法为将耐磨陶瓷混合料中加入水搅拌成泥料，将泥料通过直推式炼泥机进行炼泥得到泥条；放入设有内支撑体的模具内通过挤压成型，进行干燥处理；再进行冷等静压工艺处理；再转移至高温氮气炉内于流动氮气保护下进行烧结，待反应冷却后即可得到耐磨陶瓷辊。本发明的耐磨陶瓷辊，具有良好的耐磨性能和高强度，在不同的温度下使用，仍然保持有良好的稳定性和耐候性，使用寿命长。制备方法简单，可控
2023-06-16
10
563KB
一种用于陶瓷辊的环保高新粉体材料及其制备方法.pdf
本发明涉及一种用于陶瓷辊的环保高新粉体材料，是由以下重量份的原料制备而成：高纯熔融石英粉100份、铝掺杂的氧化锌20‑50份、镧锶锰氧化物25‑35份、二硼化钛10‑18份、碳化硼20‑30份、碳黑5‑8份、氧化铝8‑15份。其制备方法为：按照配方重量份称取原料放入行星球磨机中球磨4‑5h，烘干后得到混合粉料；然后放入等离子活化煅烧炉中进行煅烧1‑2h；即得到用于陶瓷辊的环保高新粉体材料，本发明的粉体材料是新型功能陶瓷粉体材料，可以作为介电和压电的复相石英陶瓷辊的粉体材料；本发明的复相石英陶瓷辊具有耐高温
2023-06-15
10
300KB
