内容提供者
一种非掺杂导电碲化锌靶材及其制备方法.pdf
2023-05-11
10金币
284KB
6页
俊英****22
实名认证
内容提供者
1/6
2/6
3/6
4/6
5/6
6/6
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种非掺杂导电碲化锌靶材及其制备方法.pdf

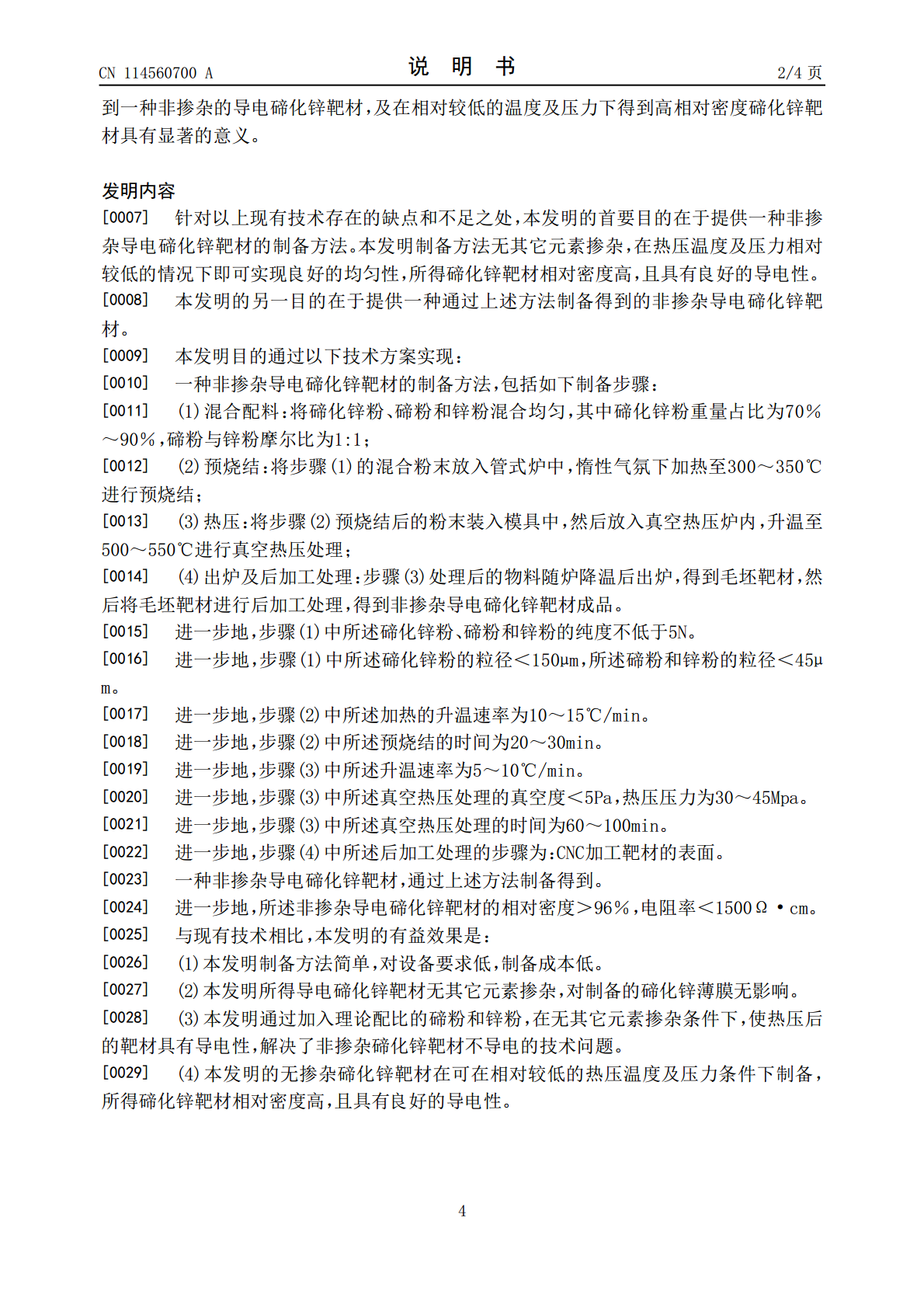

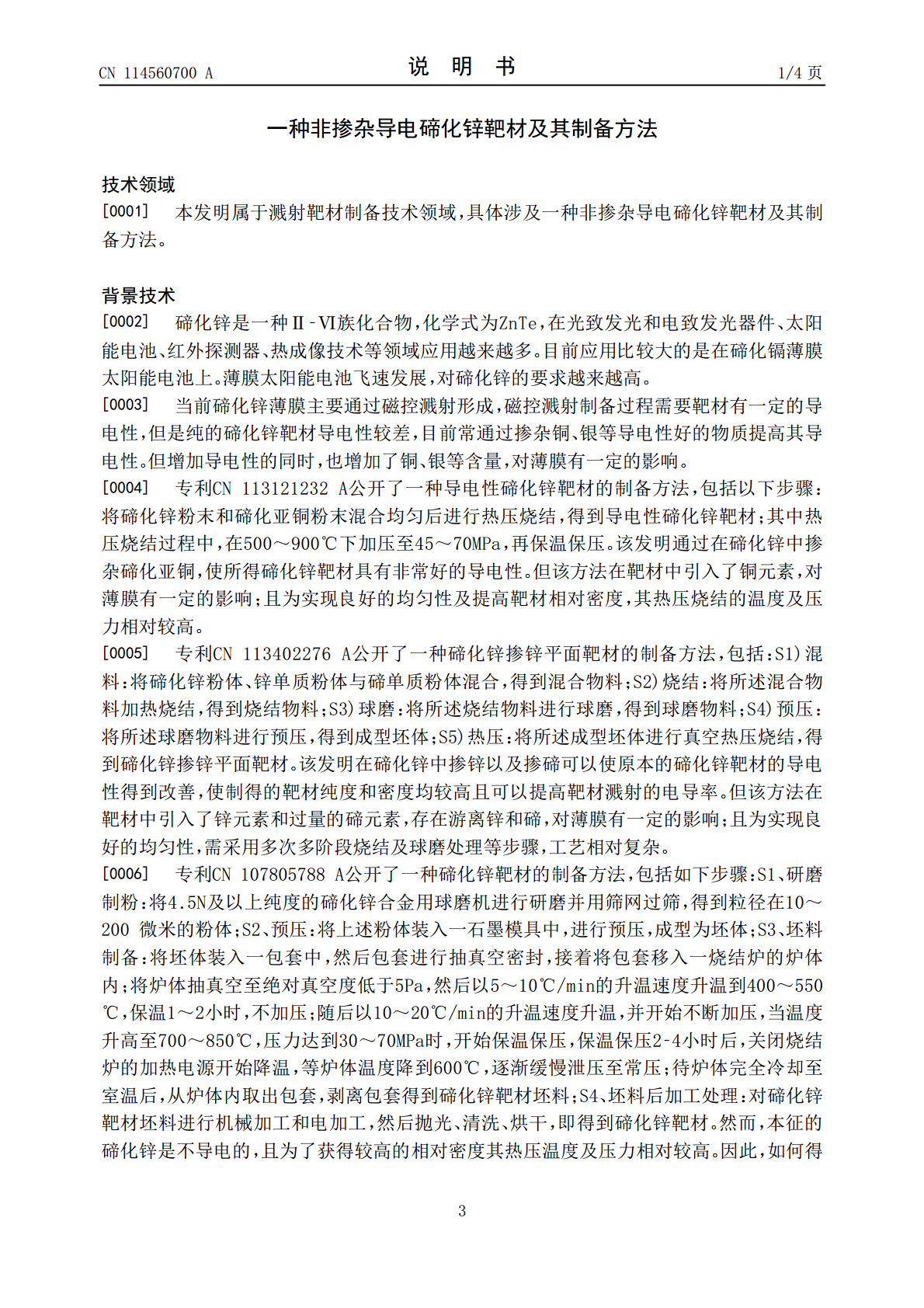

本发明属于溅射靶材制备技术领域,公开了一种非掺杂导电碲化锌靶材及其制备方法。所述制备方法包括如下步骤:将碲化锌粉、碲粉和锌粉混合均匀,其中碲化锌粉重量占比为70%～90%,碲粉与锌粉摩尔比为1:1;将所得混合粉末放入管式炉中,惰性气氛下加热至300～350℃进行预烧结;将预烧结后的粉末装入模具中,然后放入真空热压炉内,升温至500～550℃进行真空热压处理,处理后的物料随炉降温后出炉,得到毛坯靶材,然后将毛坯靶材进行后加工处理,得到非掺杂导电碲化锌靶材成品。本发明制备方法无其它元素掺杂,在热压温度及压力相
2023-05-11
10
284KB
一种导电碲化镉靶材的制备方法.pdf
本发明属于太阳能电池领域,公开了一种导电碲化镉靶材的制备方法,包括以下步骤:(1)将Cd粉、CdTe粉混匀,得到混合物料;(2)将步骤(1)的混合物料装入石墨模具,置于热压炉中进行预压;(3)预压完成后,抽真空处理,至真空度<10pa开始加热升温,升温速率为10~20℃/min,加热到500~750℃后保温;(4)达到保温时间后进行加压处理;(5)加压处理后降至室温,出炉、脱模,得毛坯靶材,毛坯靶材经机床加工后得导电碲化镉靶材。本发明所述的制备方法通过掺杂游离镉来破坏碲化镉的结晶方式,降低碲
2023-05-24
10
267KB
碲化锌靶材、制备方法及其薄膜太阳能电池.pdf
本发明公开了一种碲化锌靶材、制备方法及其薄膜太阳能电池，制备方法包括：碲化锌单质粉碎，在600‑10000目不同孔径的筛网过筛，选取由四段不同粒径范围的粉末，按照体积比(4.5‑3.5):(2.5‑3.5):(2.5‑1.5):(1.5‑0.5)进行混合；再进行2‑5h混合后，混合颗粒料进行100‑130℃的保温干燥，保温时间为1‑3h；在200～300MPa下将干燥后的粉末冷压制坯，保压10～30分钟，获得冷压坯体；将冷压坯体放置于密封罐体内，坯体表面及四周填充一层超细碲化锌粉末后密封；进行四段烧结，冷
2023-07-24
10
786KB
一种硒化锌靶材及其制备方法.pdf
本发明涉及一种硒化锌靶材的制备方法，包括以下步骤：（1）将硒化锌晶片的边角料放在石英坩埚中，将石英坩埚装入反应器，首先向反应器中通入氮气，且使得反应器内的温度升温到800~900℃，保温第一预设时间，然后切换成向反应器中通入氧气，持续通入第二预设时间，随即切换成向反应器中通入氮气，关闭加热，随炉降温，得到原料；（2）将步骤（1）得到的原料在无水乙醇中超声清洗第三预设时间，取出，干燥得到清洗料；（3）将步骤（2）得到的清洗料破碎成细粉；（4）将步骤（3）得到的细粉进行热压，出炉，卸压脱模，即得硒化锌靶材。本
2023-06-16
10
317KB
一种掺杂硒化铟靶材及其制备方法.pdf
本发明公开了一种掺杂硒化铟靶材及其制备方法，属于陶瓷靶材技术领域，该方法包括以下步骤：S1：将硒化铟粉、银粉和有机溶剂置于球磨罐中进行真空球磨，所得球磨物料进行烘干，得掺杂硒化铟粉体；S2：将S1所得掺杂硒化铟粉体置于模具中，将粉体夯实；S3：将S2装好粉体的模具置于真空热压炉中，进行真空热压烧结，其中真空热压烧结的升温速率为5～10℃/min，温度为650～750℃，压力为35～40MPa，时间为120～150min；S4：将真空热压炉内压力降至10MPa以下，再将真空热压炉内温度降至室温，将模具从真空
2023-06-15
10
310KB
