端子、端子连结体以及基板用连接器.pdf
2023-05-10
10金币
1.4MB
15页
Do****76
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共15页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
端子、端子连结体以及基板用连接器.pdf

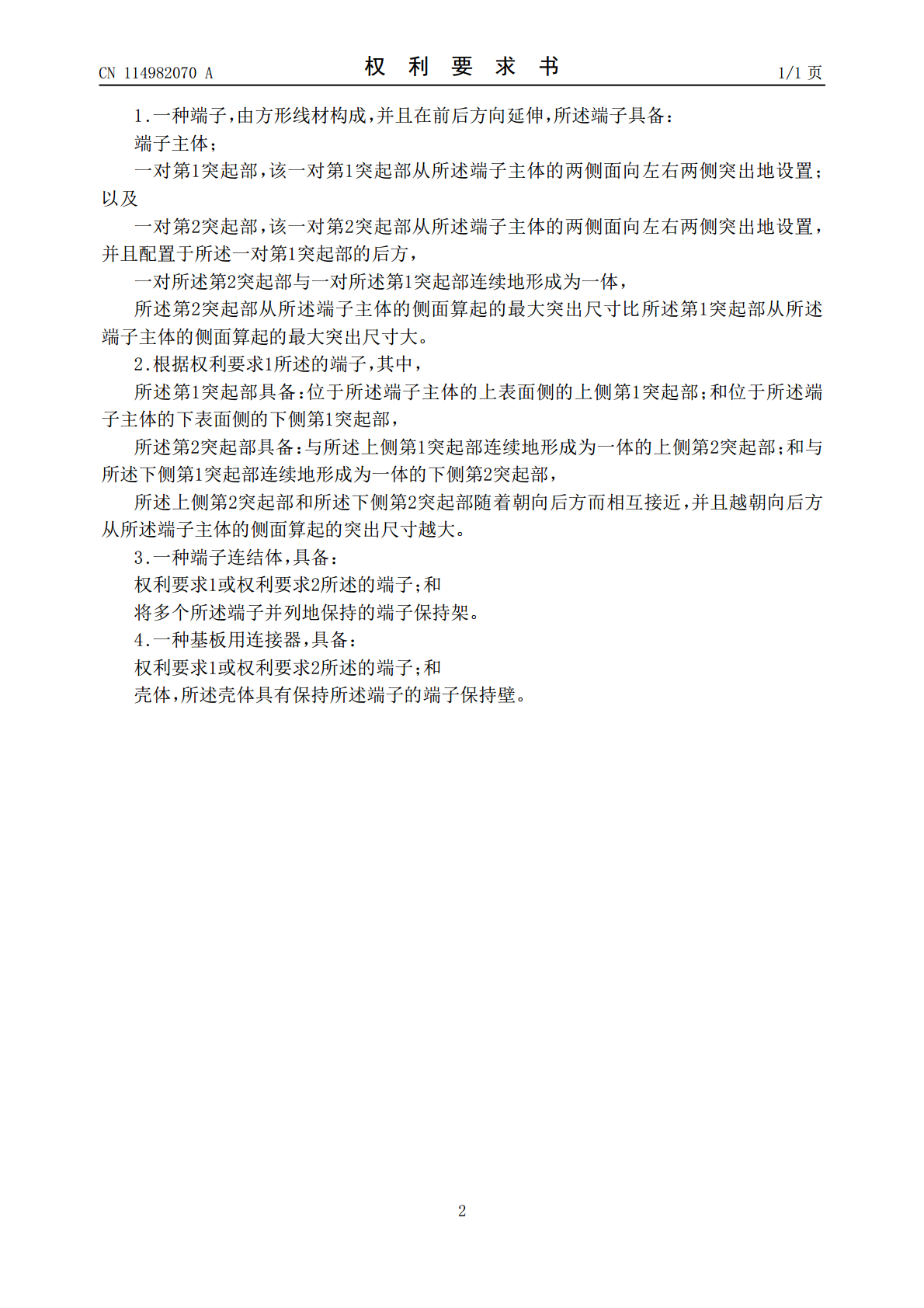

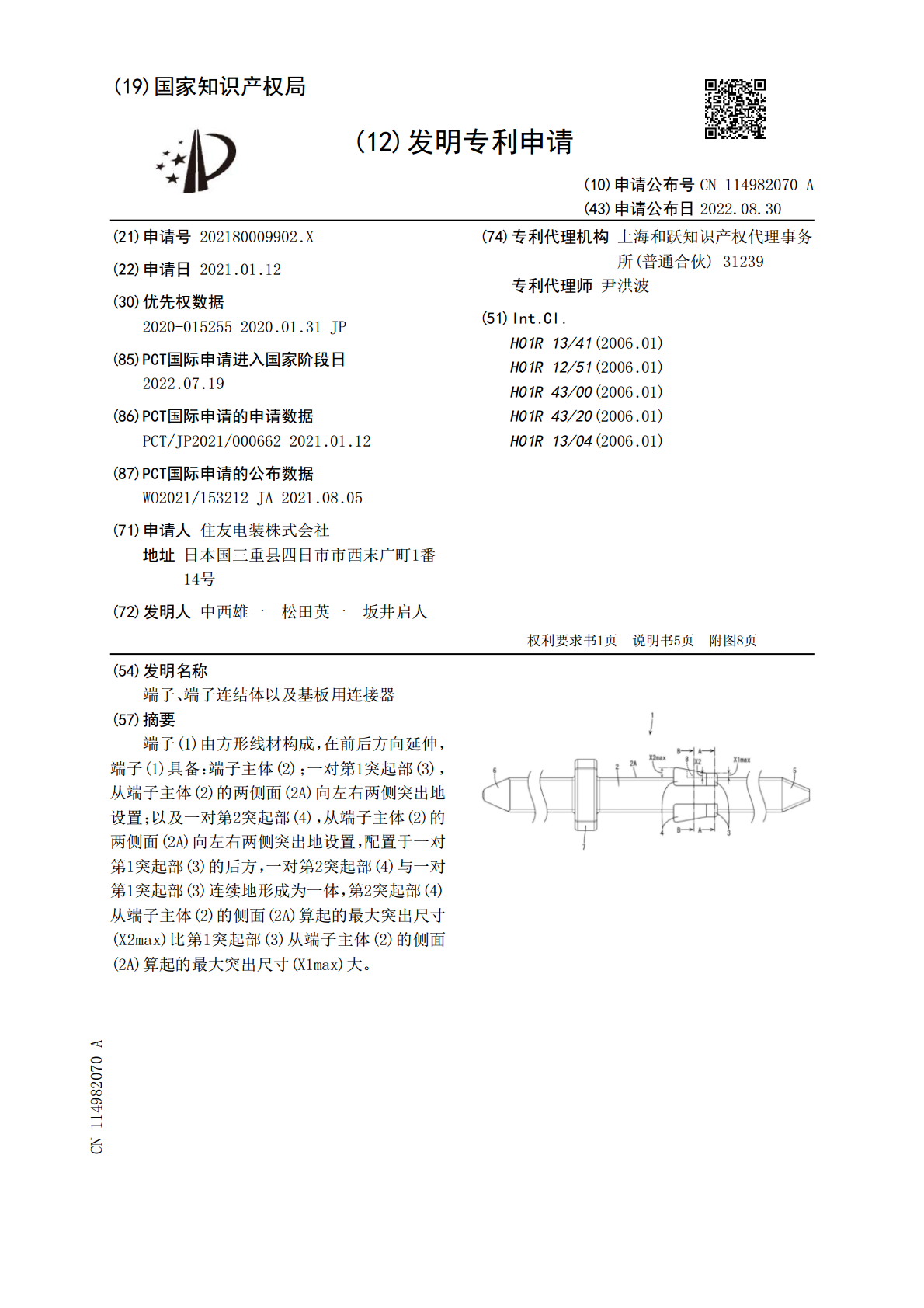

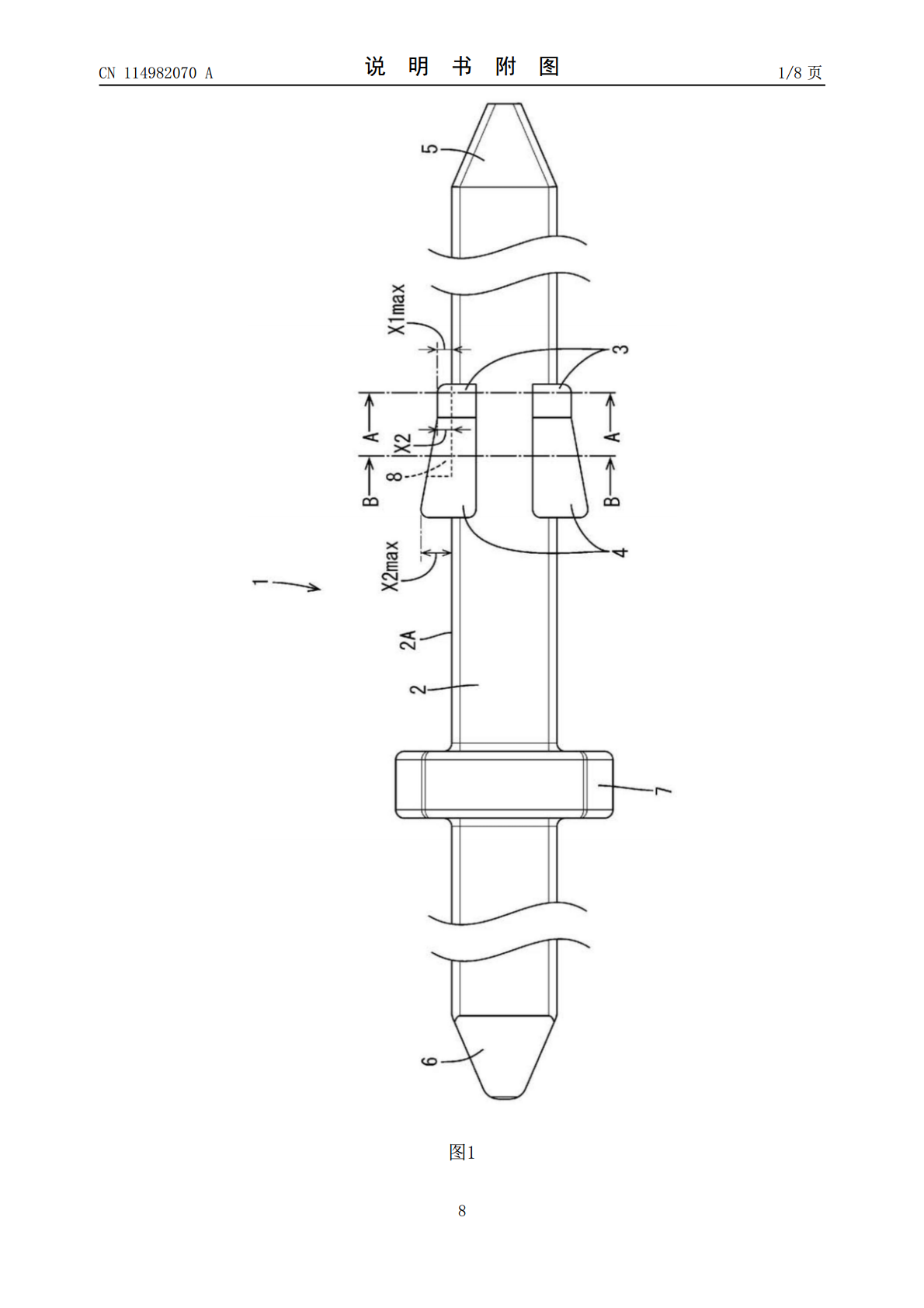

端子(1)由方形线材构成,在前后方向延伸,端子(1)具备:端子主体(2);一对第1突起部(3),从端子主体(2)的两侧面(2A)向左右两侧突出地设置;以及一对第2突起部(4),从端子主体(2)的两侧面(2A)向左右两侧突出地设置,配置于一对第1突起部(3)的后方,一对第2突起部(4)与一对第1突起部(3)连续地形成为一体,第2突起部(4)从端子主体(2)的侧面(2A)算起的最大突出尺寸(X2max)比第1突起部(3)从端子主体(2)的侧面(2A)算起的最大突出尺寸(X1max)大。
