内容提供者
一种石英光纤预制棒的制备方法.pdf
2023-05-10
10金币
269KB
8页
猫巷****觅蓉
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料

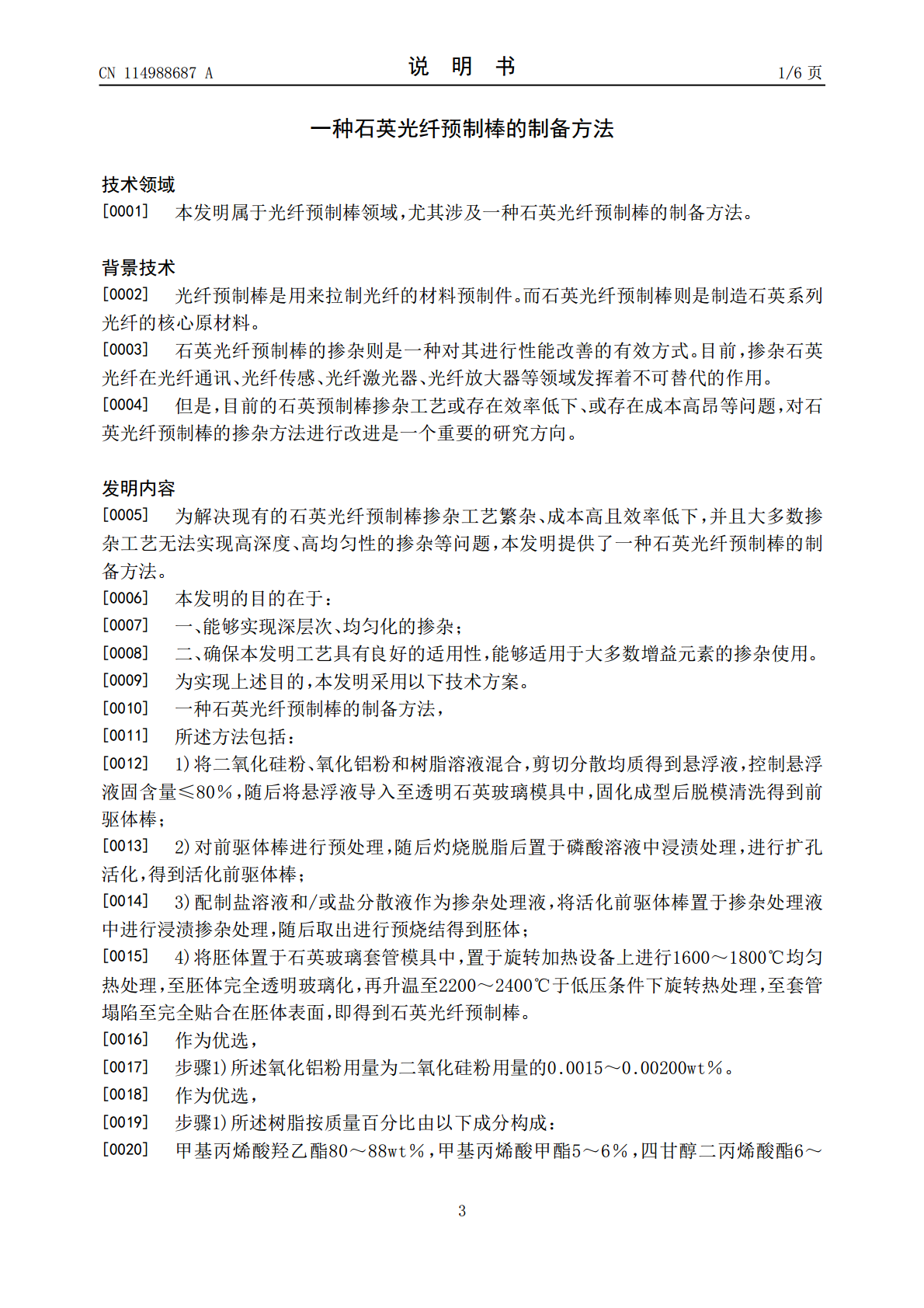

一种石英光纤预制棒的制备方法.pdf

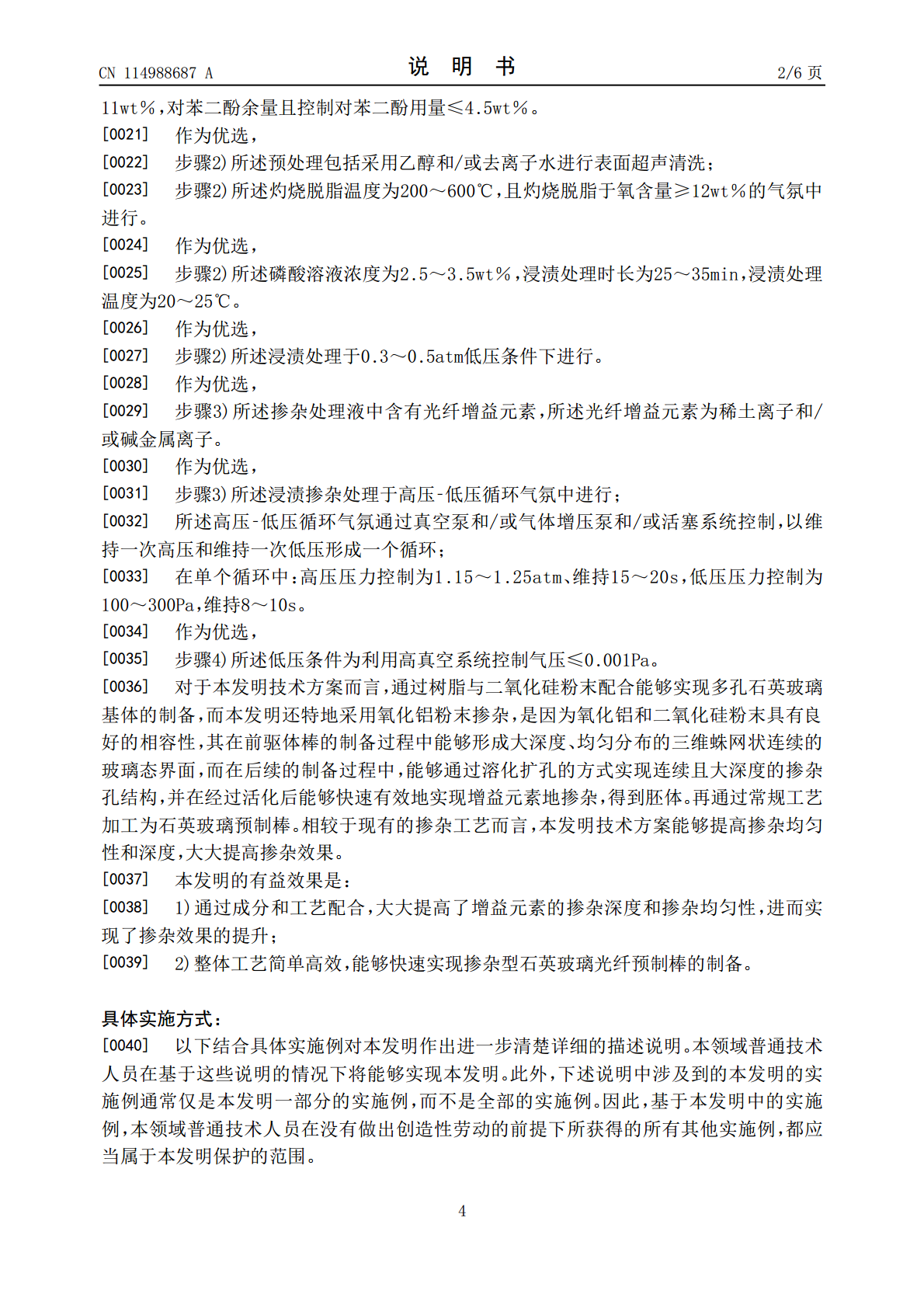

本发明属于光纤预制棒领域,尤其涉及一种石英光纤预制棒的制备方法。所述方法包括:1)二氧化硅粉、氧化铝粉和树脂溶液混合固化成型;2)预处理后灼烧脱脂,再进行扩孔活化,得到活化前驱体棒;3)配制掺杂处理液进行浸渍掺杂处理,预烧结得到胚体;4)缩棒即得到石英光纤预制棒。本发明通过成分和工艺配合,大大提高了增益元素的实际掺杂深度和掺杂均匀性,进而实现了掺杂效果的提升;整体工艺简单高效,能够快速实现掺杂型石英玻璃光纤预制棒的制备。
2023-05-10
10
269KB
预制棒制备方法、预制棒、光纤制备方法、设备及光纤.pdf
本申请涉及光纤制备技术领域,旨在解决已知光纤的光传输效率不高、生产过程中原材料损耗较大的技术问题,提供预制棒制备方法、预制棒、光纤制备方法、设备及光纤。其中,预制棒制备方法包括:在芯层的外表面形成内包层;在内包层的外表面形成包覆层,并在包覆层内形成多个气孔,以使包覆层形成空气辅助层,在空气辅助层的横截面上,气孔的总截面面积为空气辅助层的截面面积的25%至55%;在空气辅助层的外表面制成外包层,并制成预制棒前体;将预制棒前体熔缩并制成预制棒,预制棒的外径为D,20mm≤D≤30mm。本申请的有益效果是提高光
2023-04-21
10
766KB
一种大尺寸光纤预制棒用高纯石英套管的制备方法.pdf
本发明涉及的是一种大尺寸光纤预制棒用高纯石英套管的制备方法。首先，将通过酸洗、干燥后的靶棒或靶管，夹持在立式沉积设备的上下卡盘上。采用立式分段气相沉积法，以硅氧烷、氧气、天然气或甲烷或氢气、氮气为原料，通入喷灯，点燃后，高温火焰反应产生粒度在5nm~200nm的二氧化硅粉末，并附着在靶棒或靶管的表面，最终达到设定的目标棒径。然后，将沉积得到的二氧化硅粉末棒，放置在温度为1200℃~1600℃的石墨电阻炉中，通入流量比1:5~1:20的Cl2、He进行玻璃化烧结，得到的石英套管预制件；通过将石英套管预制件进
2023-06-19
10
949KB
一种光纤预制棒制备及光纤拉丝的方法.pdf
本发明涉及一种光纤预制棒制备及光纤拉丝的方法。它是用加热炉装置作为热源，在石英坩埚容器内配置包含芯用SiO
2023-06-19
10
521KB
一种光纤预制棒的制备装置及制备方法.pdf
本发明公开了一种光纤预制棒的制备装置，包括料斗、脱水炉、玻璃化炉和石英外管；料斗内储存有二氧化硅微粉，料斗的出料口与脱水炉连接；脱水炉的出口与石英外管相接；石英外管内固定有实心芯棒；玻璃化炉设置于一升降装置上；石英外管和实心芯棒穿设于玻璃化炉中，升降装置能够带动玻璃化炉沿石英外管上下移动；脱水炉具有脱水加热件；玻璃化炉具有玻璃化加热件；落入石英外管中的二氧化硅微粉加热熔融后包裹于实心芯棒上；升降装置上还安装有一冷却喷头，该冷却喷头与冷却水供应装置连接。该装置和方法通过使用SiO
2023-06-16
10
290KB
