内容提供者
具有自定向快速锁紧模块接口.pdf
2023-05-10
10金币
558KB
9页
努力****元恺
实名认证
内容提供者
1/9
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料

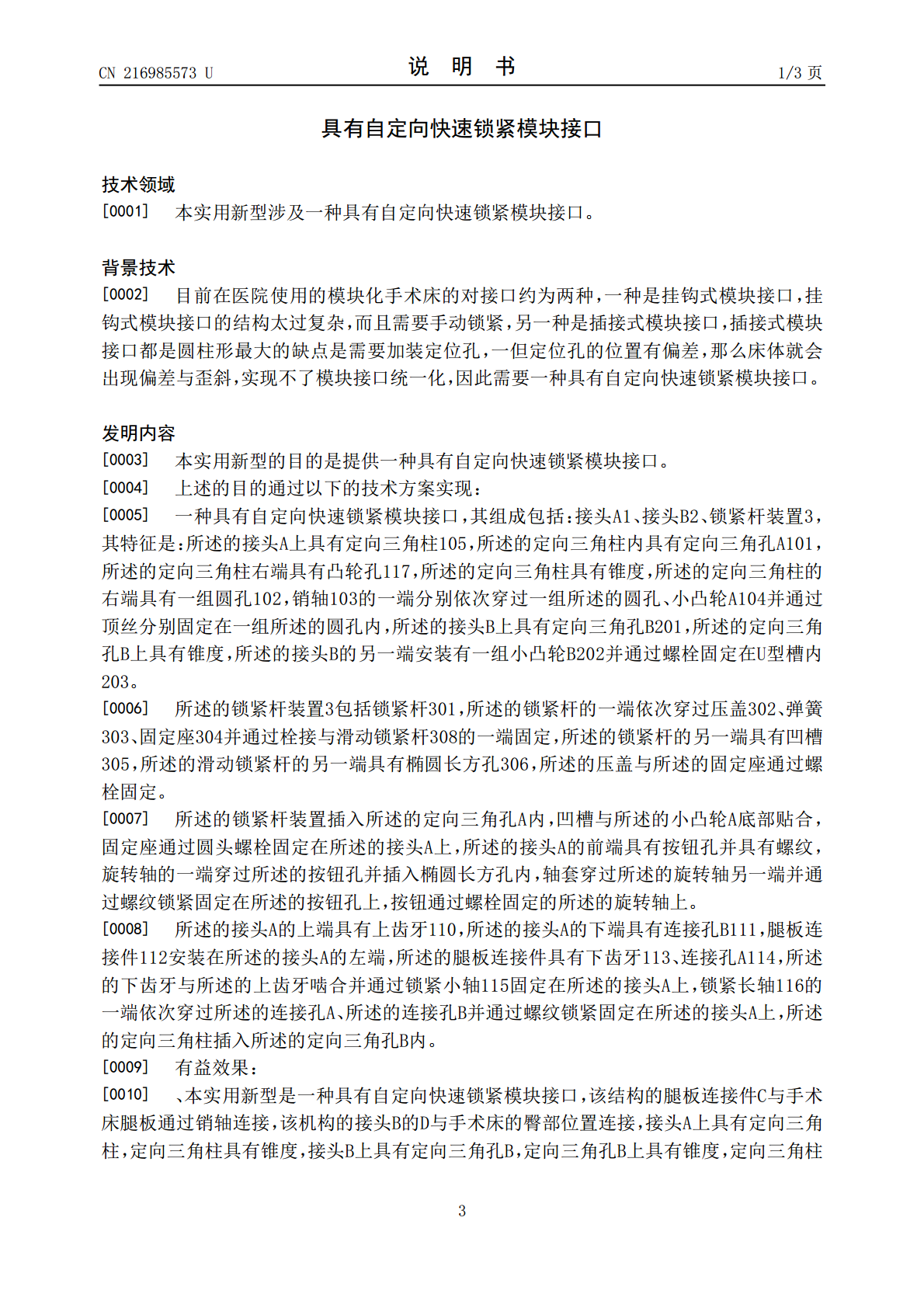

具有自定向快速锁紧模块接口.pdf
一种具有自定向快速锁紧模块接口。挂钩式模块接口而且需要手动锁紧,插接式模块接口需要定位孔。本实用新型其组成包括:接头A(1)、接头B(2)、锁紧杆装置(3),其特征是:接头A上具有定向三角柱(105),定向三角柱内具有定向三角孔A(101),定向三角柱右端具有凸轮孔(117),定向三角柱具有锥度,定向三角柱的右端具有一组圆孔(102),销轴(103)的一端分别依次穿过一组圆孔、小凸轮A(104)并通过顶丝分别固定在一组圆孔内,接头B上具有定向三角孔B(201),定向三角孔B上具有锥度,接头B的另一端安装有
