内容提供者
一种水利桩基搬运装置.pdf
2023-05-02
10金币
604KB
7页
一条****淑淑
实名认证
内容提供者
1/7
2/7
3/7
4/7
5/7
6/7
7/7
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种水利桩基搬运装置.pdf
本发明公开了一种水利桩基搬运装置，包括车厢、万向轮和把手，万向轮是转动安装在车厢底部，把手是铰接在车厢一端，车厢内设置有多个独立的放置腔，在放置腔内转动有螺杆，在螺杆外端固连有手轮，在螺杆内端橡胶头，本发明结构简单，可以放置多根桩基，特别是对于不同粗细的桩基，可以使用螺杆的定位，使用方便。
2023-08-31
10
239KB
一种水利桩基搬运装置.pdf

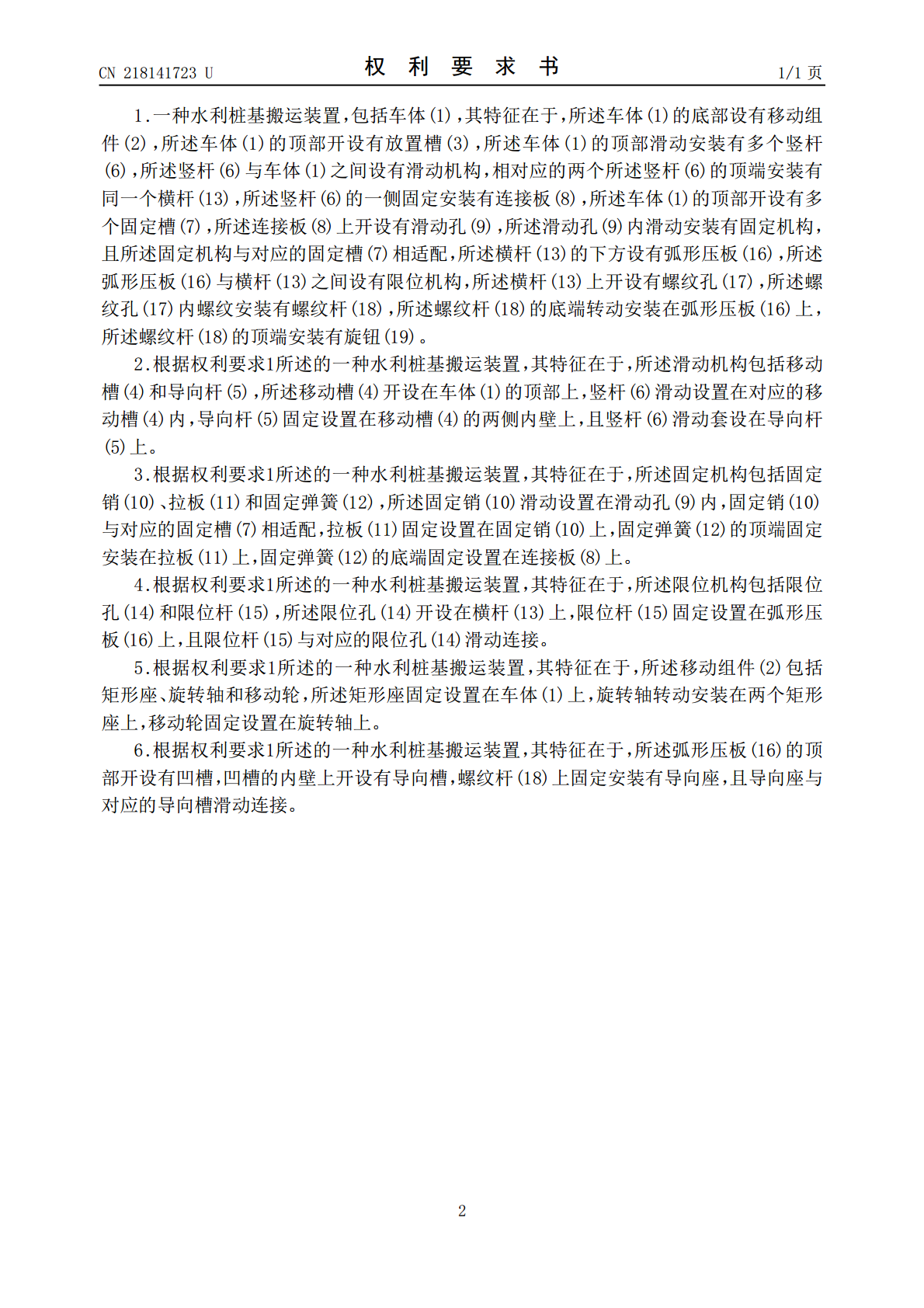

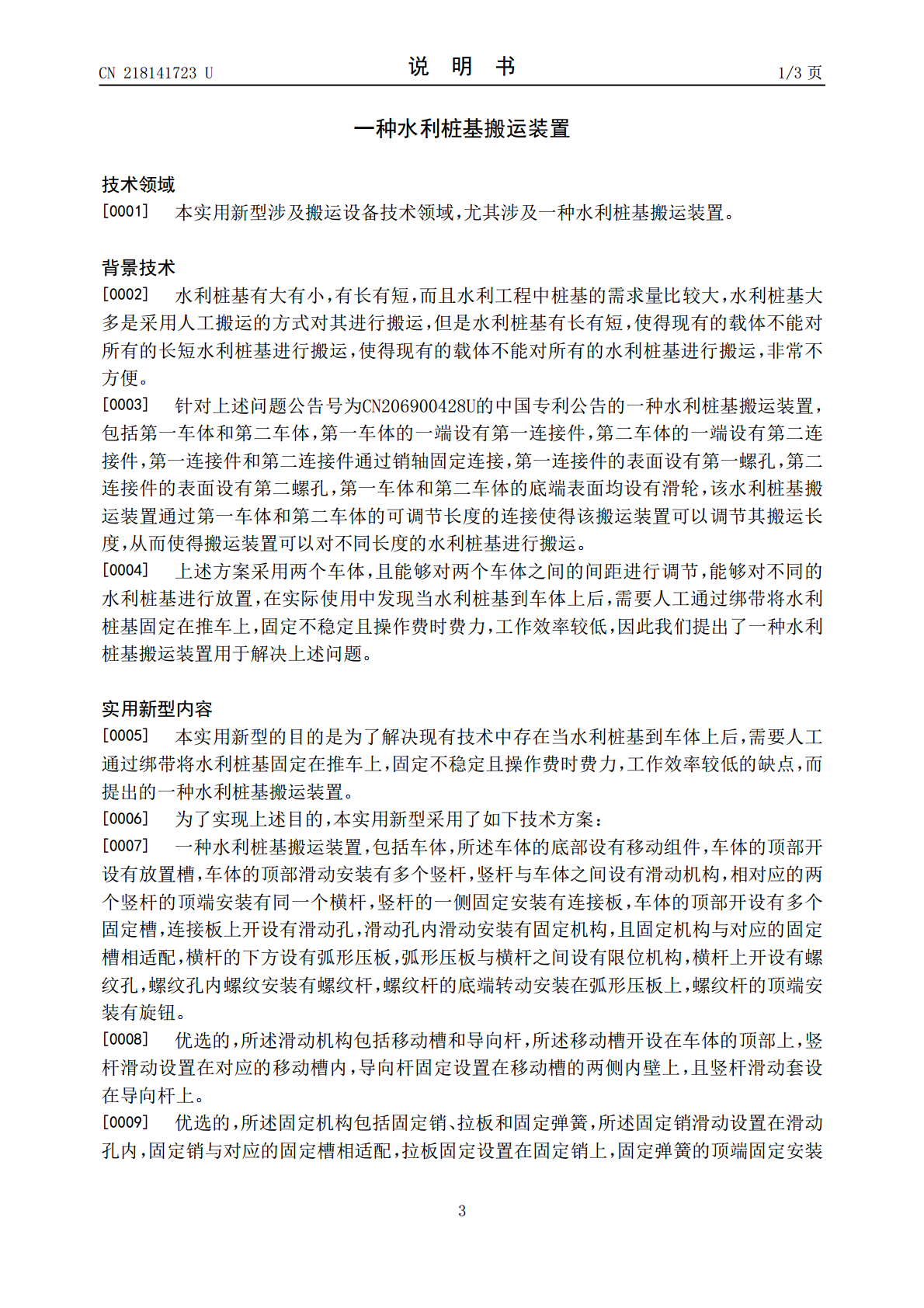

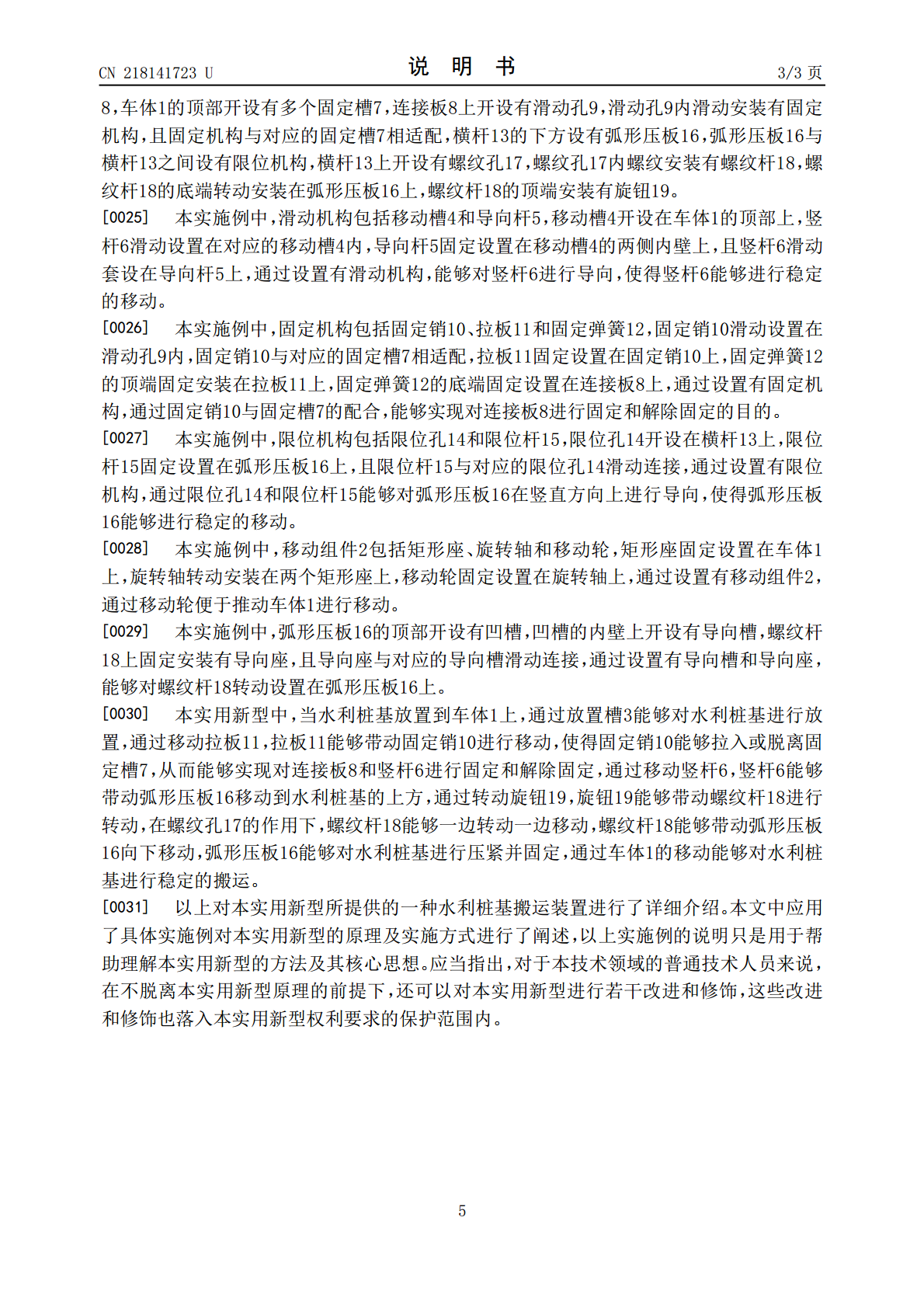

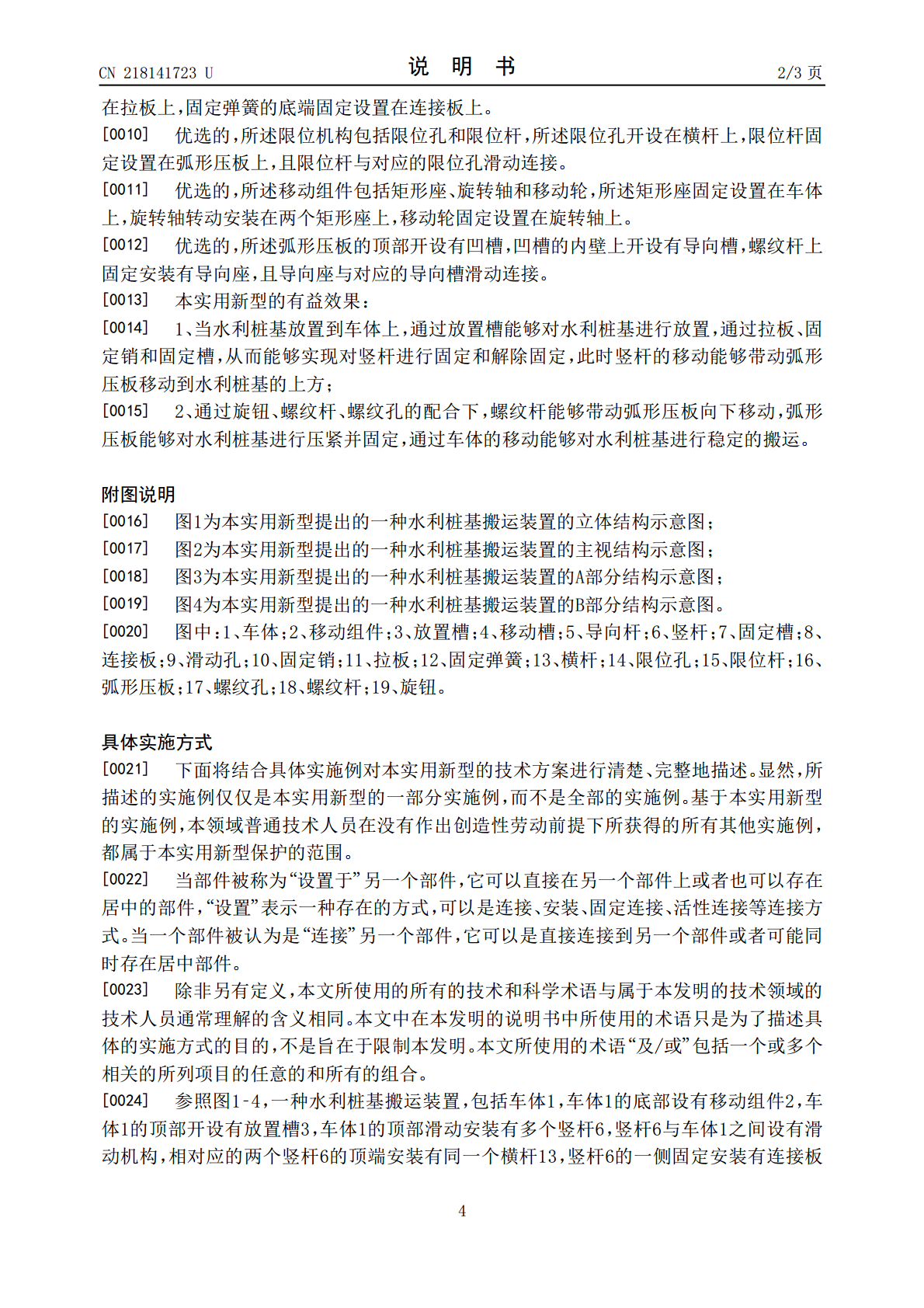

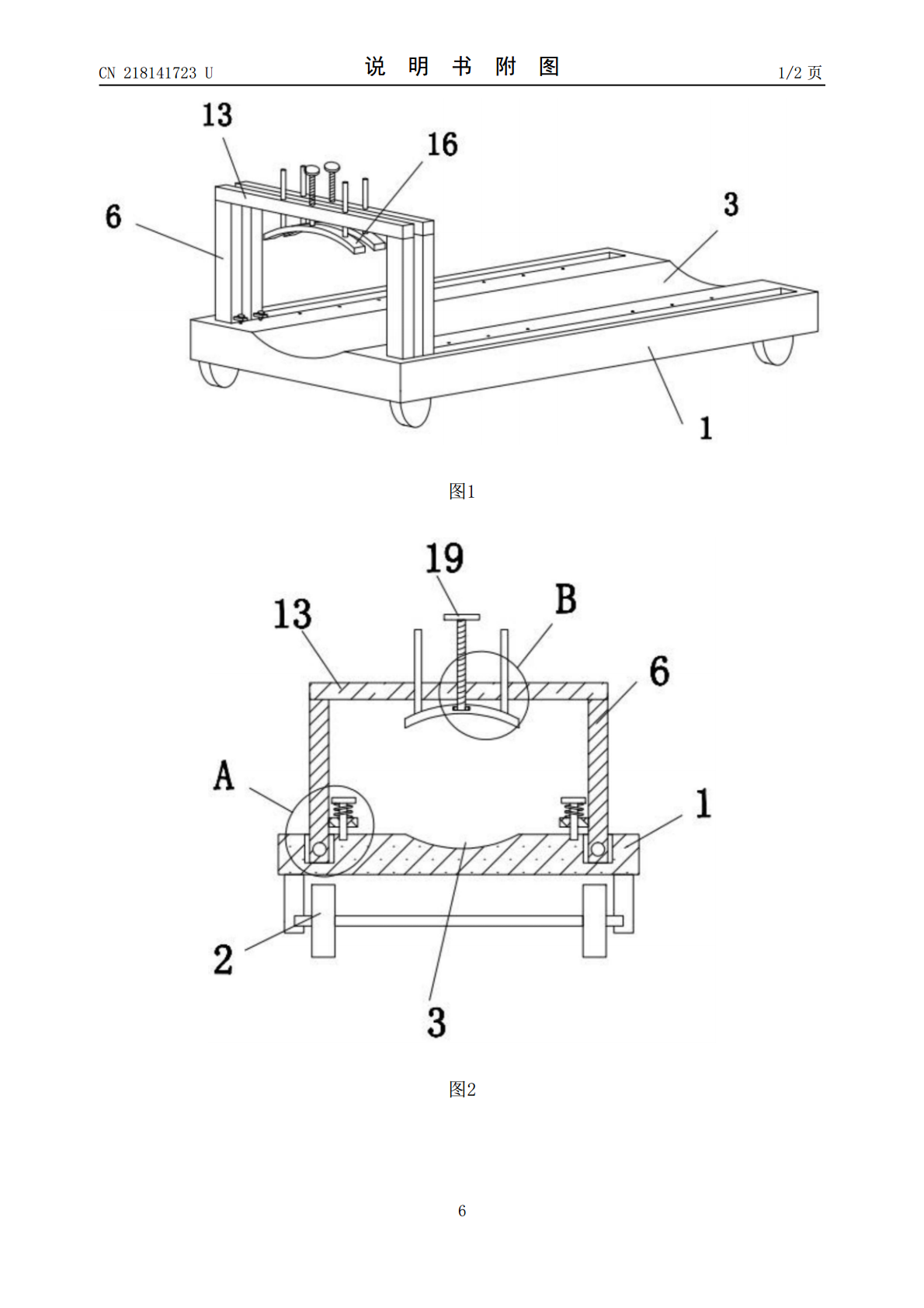

本实用新型属于搬运设备领域,尤其是一种水利桩基搬运装置,包括车体,所述车体的底部设有移动组件,车体的顶部开设有放置槽,车体的顶部滑动安装有多个竖杆,竖杆与车体之间设有滑动机构,相对应的两个竖杆的顶端安装有同一个横杆,竖杆的一侧固定安装有连接板,车体的顶部开设有多个固定槽,连接板上开设有滑动孔,滑动孔内滑动安装有固定机构,且固定机构与对应的固定槽相适配,横杆的下方设有弧形压板,弧形压板与横杆之间设有限位机构,横杆上开设有螺纹孔。本实用新型设计合理,通过弧形压板在车体上的位置进行调整,通过多个弧形压板能够对水
2023-05-02
10
604KB
一种用于水利桩基搭建的搬运装置.pdf
本发明涉及一种搬运装置，尤其涉及一种用于水利桩基搭建的搬运装置。本发明要解决的技术问题是提供一种能够省时省力、能够提高水利桩基搭建的工作效率的用于水利桩基搭建的搬运装置。为了解决上述技术问题，本发明提供了这样一种用于水利桩基搭建的搬运装置，包括有底板、轮子、侧板、推送机构、把手、起吊机构、安装板、调节机构、锁链和锁紧机构；轮子安装于底板底部，侧板固接于底板端部，起吊机构安装于底板顶部，安装板与起吊机构输出端传动连接，调节机构安装于安装板底部。本发明达到了能够省时省力、能够提高水利桩基搭建的工作效率的效果。
2023-08-31
10
604KB
一种省力高效的水利桩基搬运装置.pdf
本发明涉及水利工程技术领域，具体是一种省力高效的水利桩基搬运装置，包括前置车座和后置车座，所述前置车座和后置车座呈组合式车体，所述前置车座上设置有支撑架，所述支撑架上架设有液压伸缩杆，所述前置车座的车架上安装有前位支座，所述液压伸缩杆的后端通过电控转轴安装在前置支座上，所述前置车座的车架后端安装有后位支座，所述后位支座通过活动轴安装有翻转架，所述翻转架上安装有固物架，所述前置车座的车架上还设置有中位支座，所述中位支座位于前位支座与后位支座之间，所述中位支座上设置有折叠翻转架。本申请快速有效的将水利桩基装载
2023-05-31
10
576KB
一种水利工程用桩基搬运装置.pdf
本发明涉及一种搬运装置，尤其涉及一种水利工程用桩基搬运装置。本发明要解决的技术问题是提供一种占据空间小，且适用性高的水利工程用桩基搬运装置。为了解决上述技术问题，本发明提供了这样一种水利工程用桩基搬运装置，包括有车轮、安装板、刹车机构、保护机构、固定机构、移动机构和推杆；车轮固接于安装板底部，保护机构、推杆沿安装板长度方向依次固接于安装板顶部，安装板一侧部开有第一凹槽；固定机构固接于安装板一侧部，刹车机构固接于安装板另一侧部；移动机构固接于安装板。本发明通过刹车机构完成固定搬运装置的工作，达到了占据空间小
2023-08-31
10
532KB
