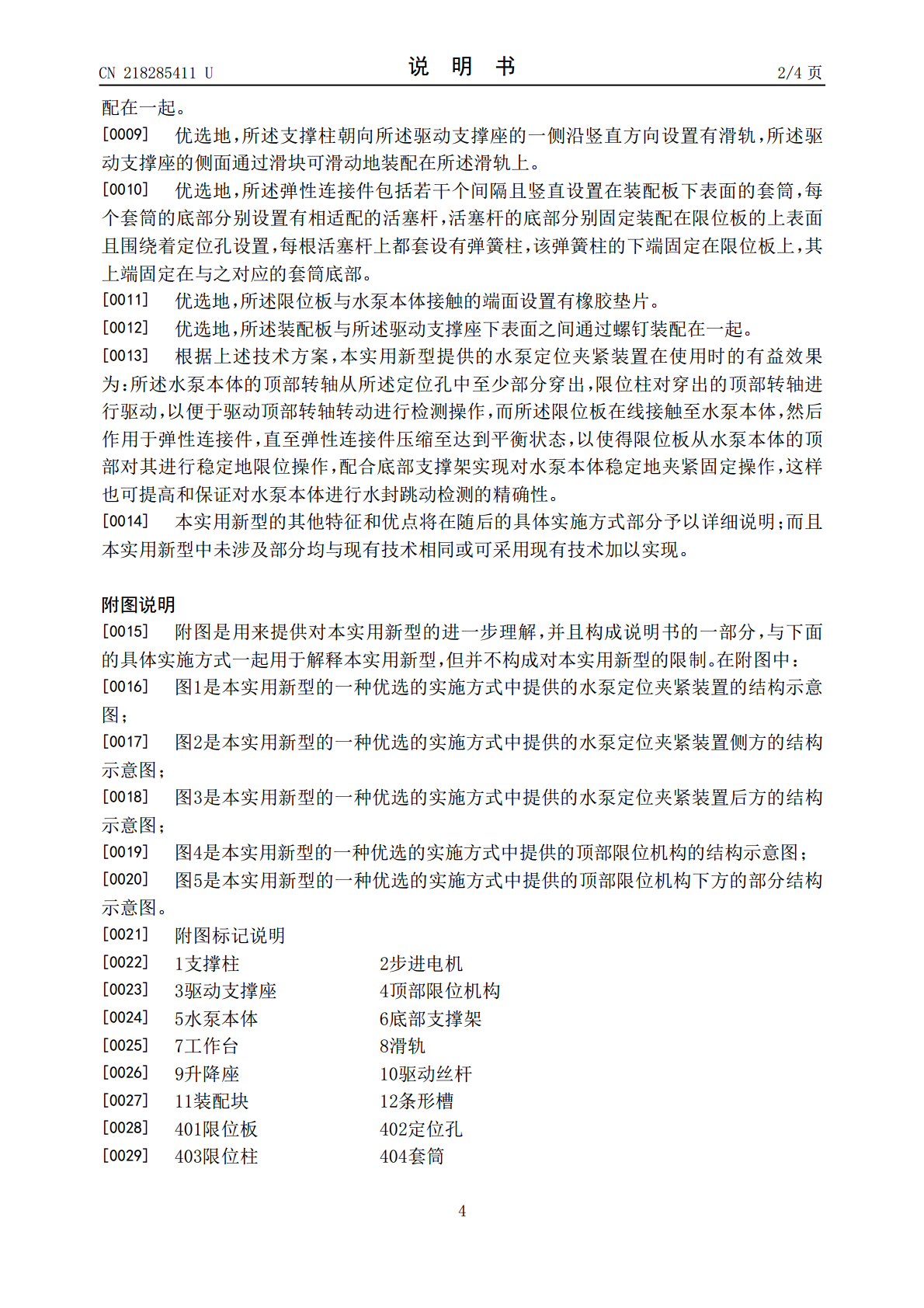

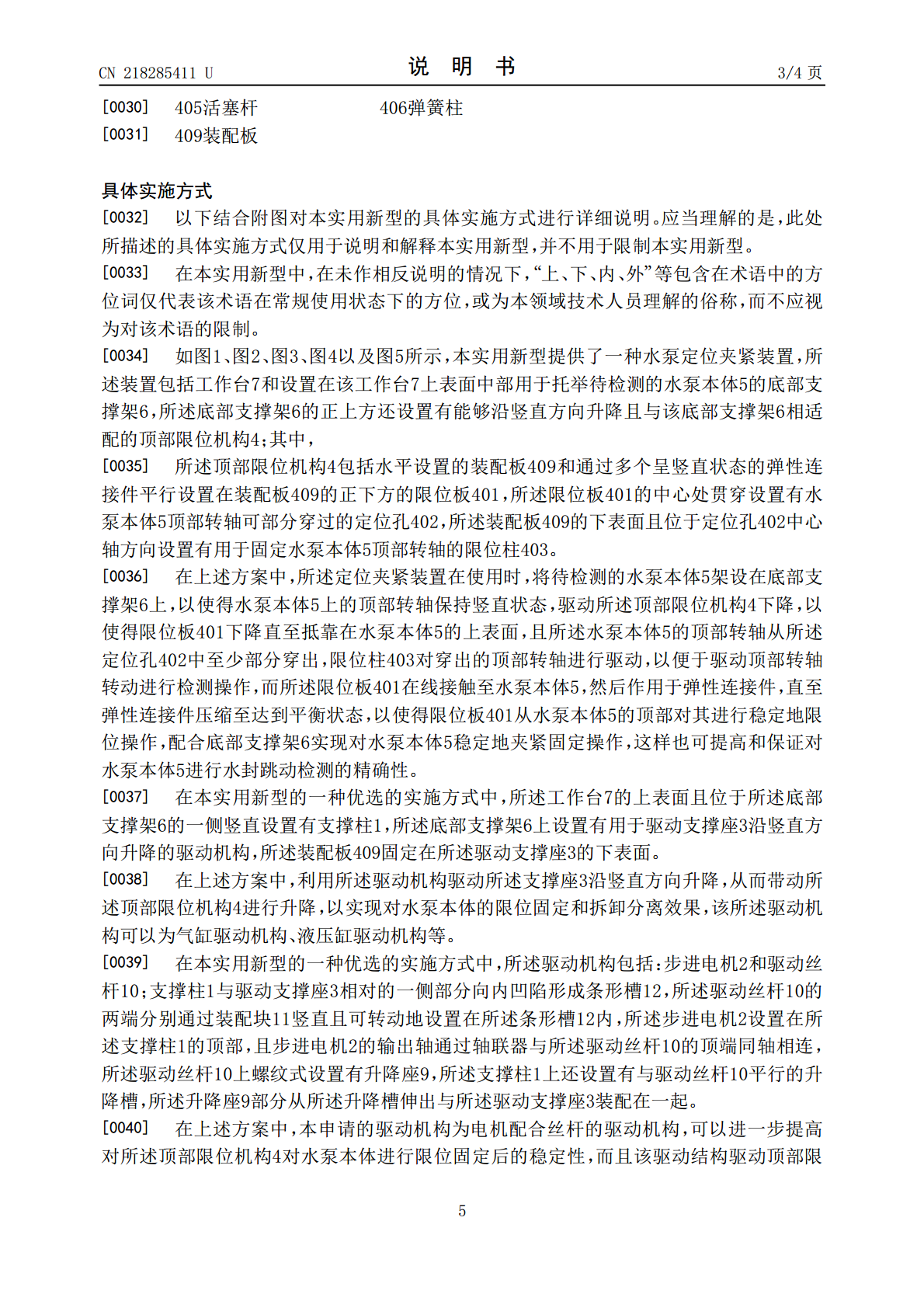

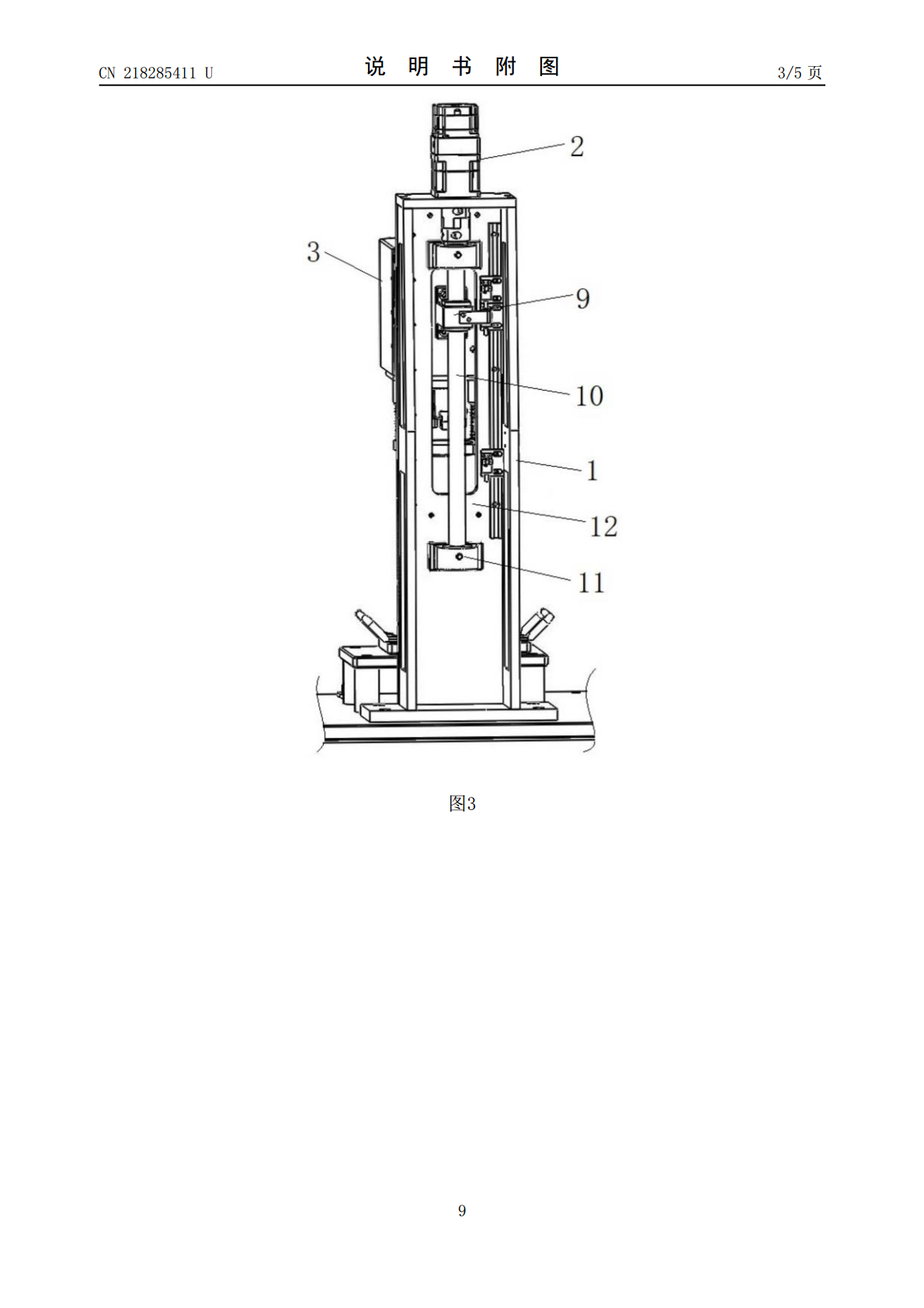

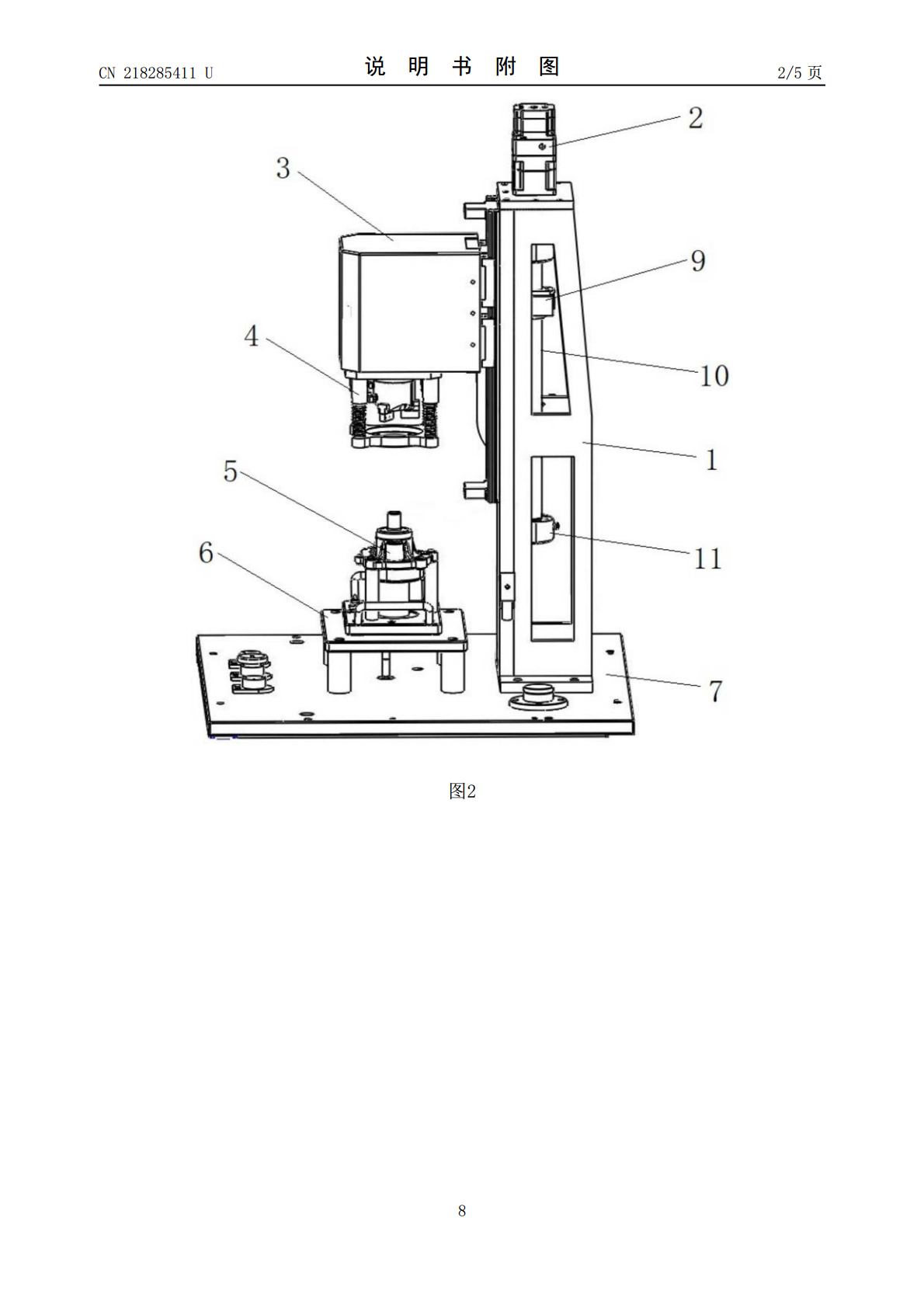

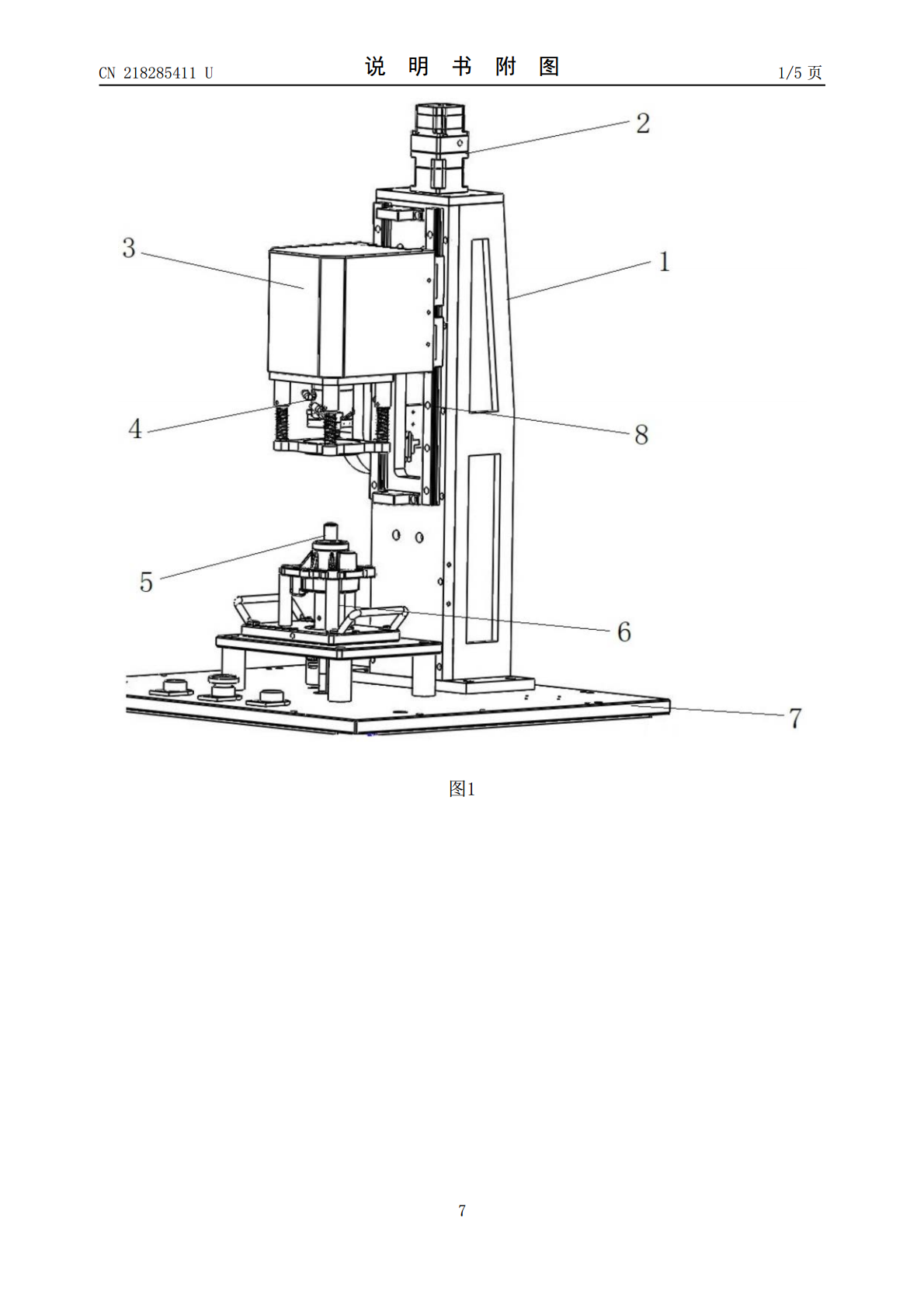

本实用新型公开了一种水泵定位夹紧装置,包括工作台和设置在该工作台上表面中部用于托举待检测的水泵本体的底部支撑架,底部支撑架的正上方还设置有能够沿竖直方向升降且与该底部支撑架相适配的顶部限位机构;顶部限位机构包括水平设置的装配板和通过多个呈竖直状态的弹性连接件平行设置在装配板的正下方的限位板,限位板的中心处贯穿设置有水泵本体顶部转轴可部分穿过的定位孔。该装置在使用时克服现有技术中的固定装置在对水泵进行固定时,其固定的稳定性不佳,在转轴进行转动时无法保证水泵本体的稳定性,从而影响了检测精度,而且不便于驱动转轴进行转动检测操作的问题。
