空心线圈开合工装.pdf

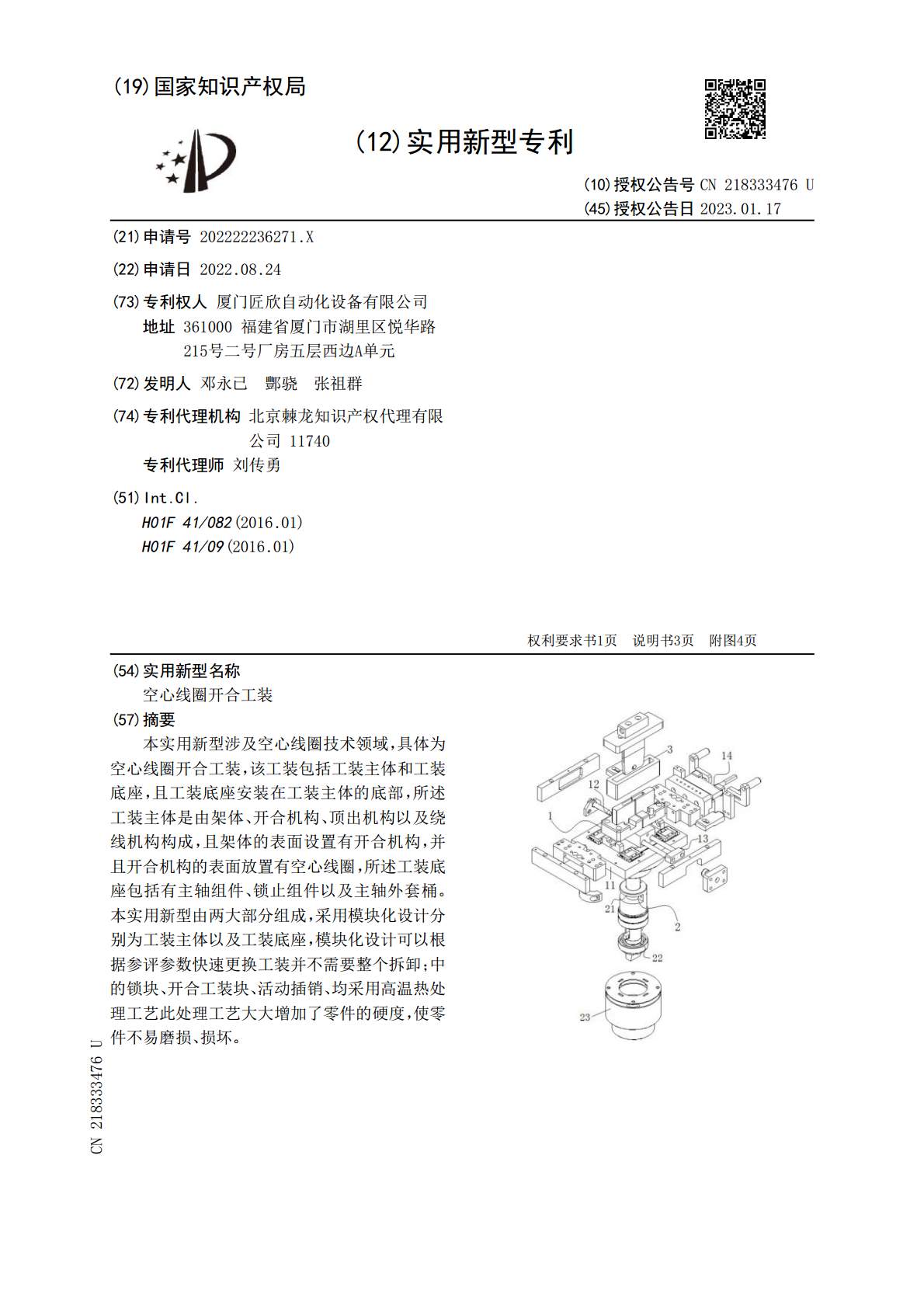

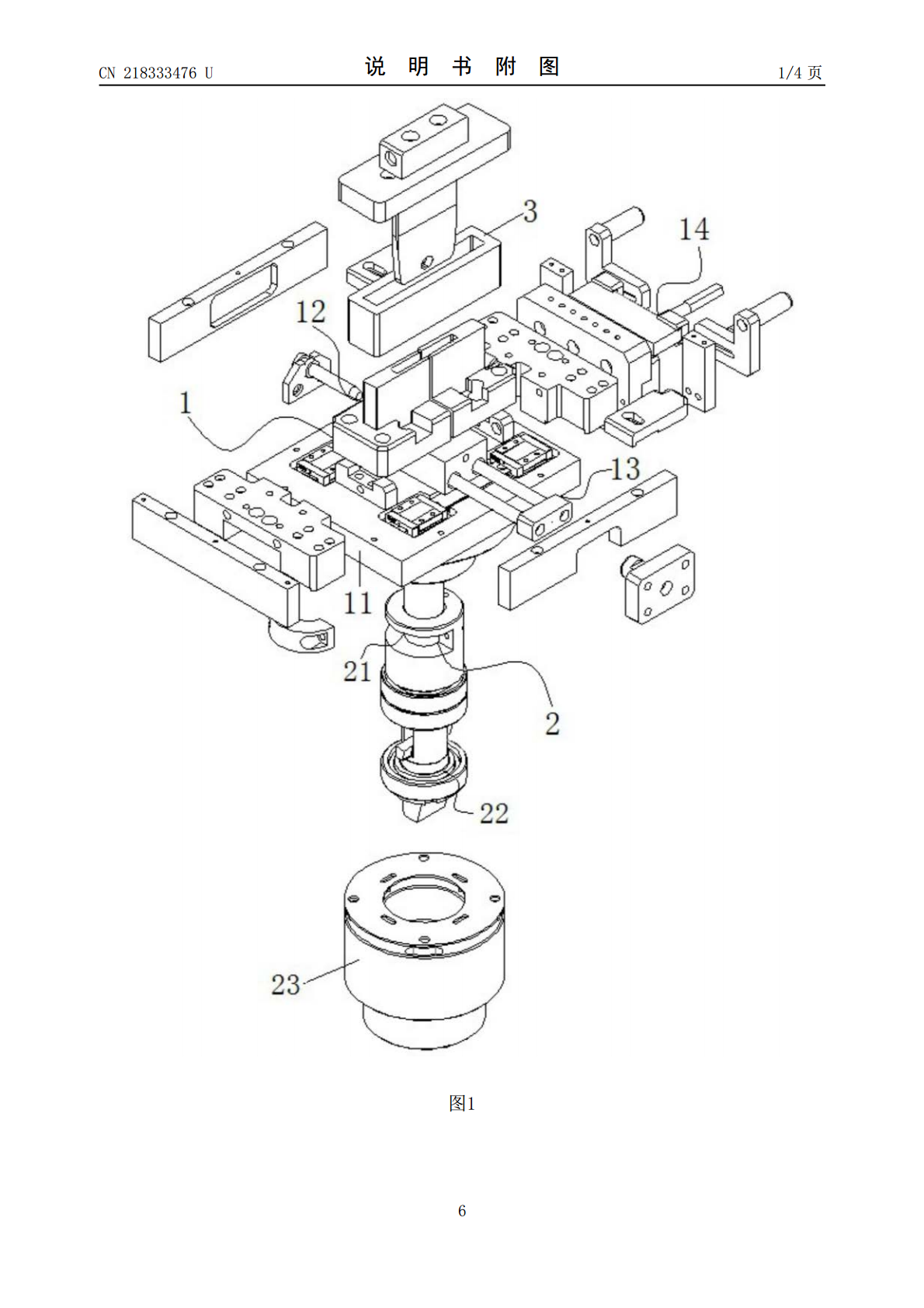

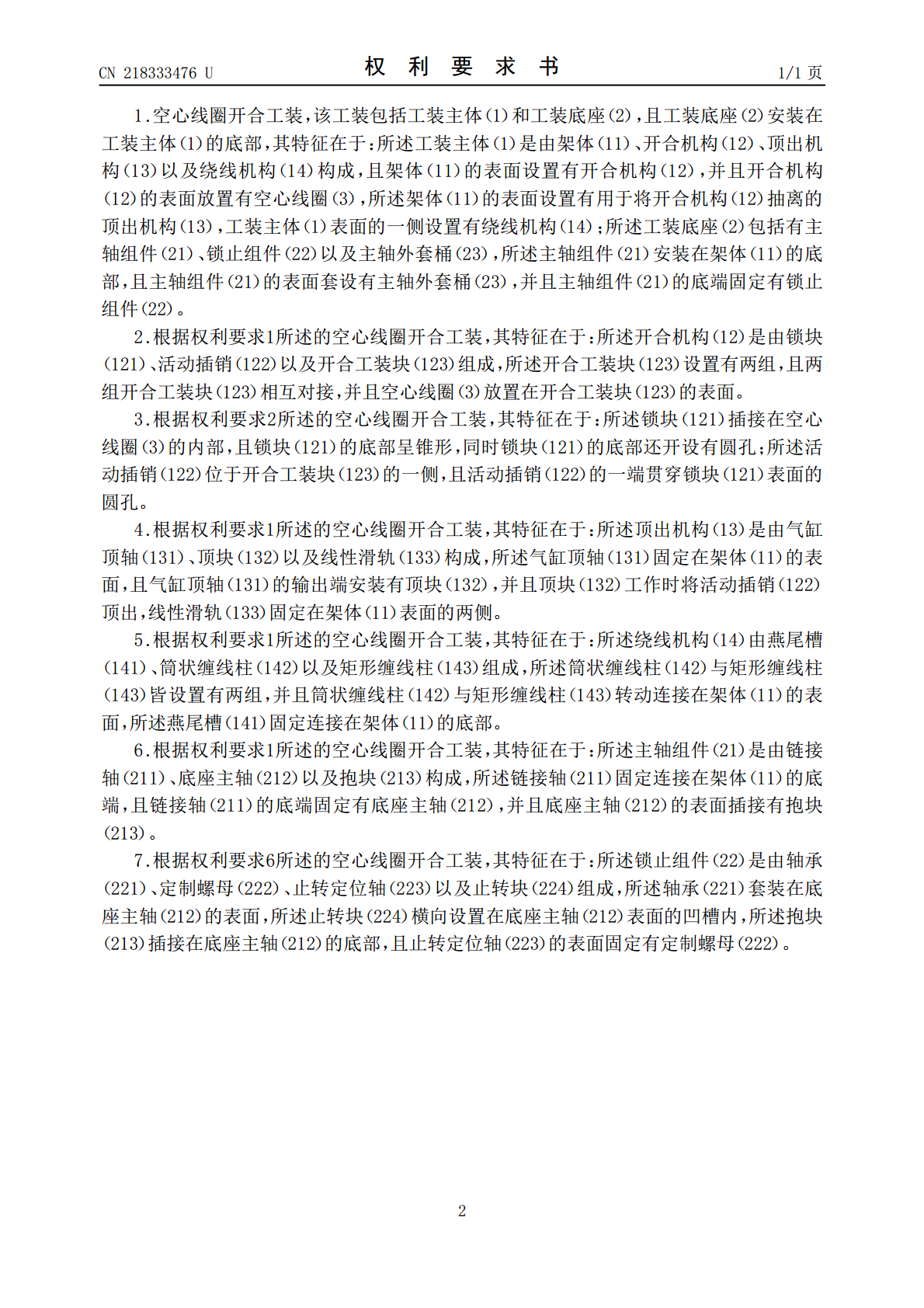

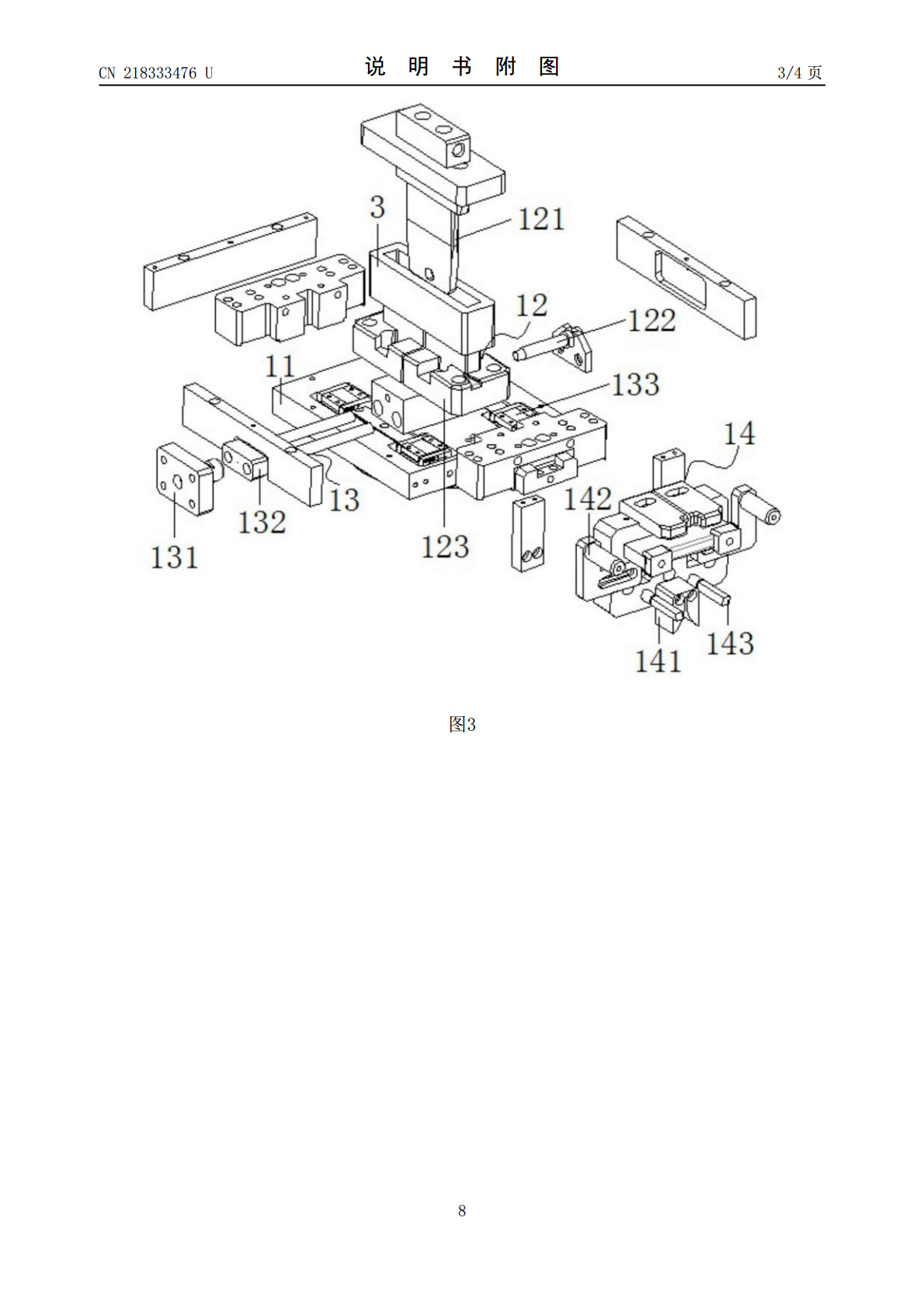

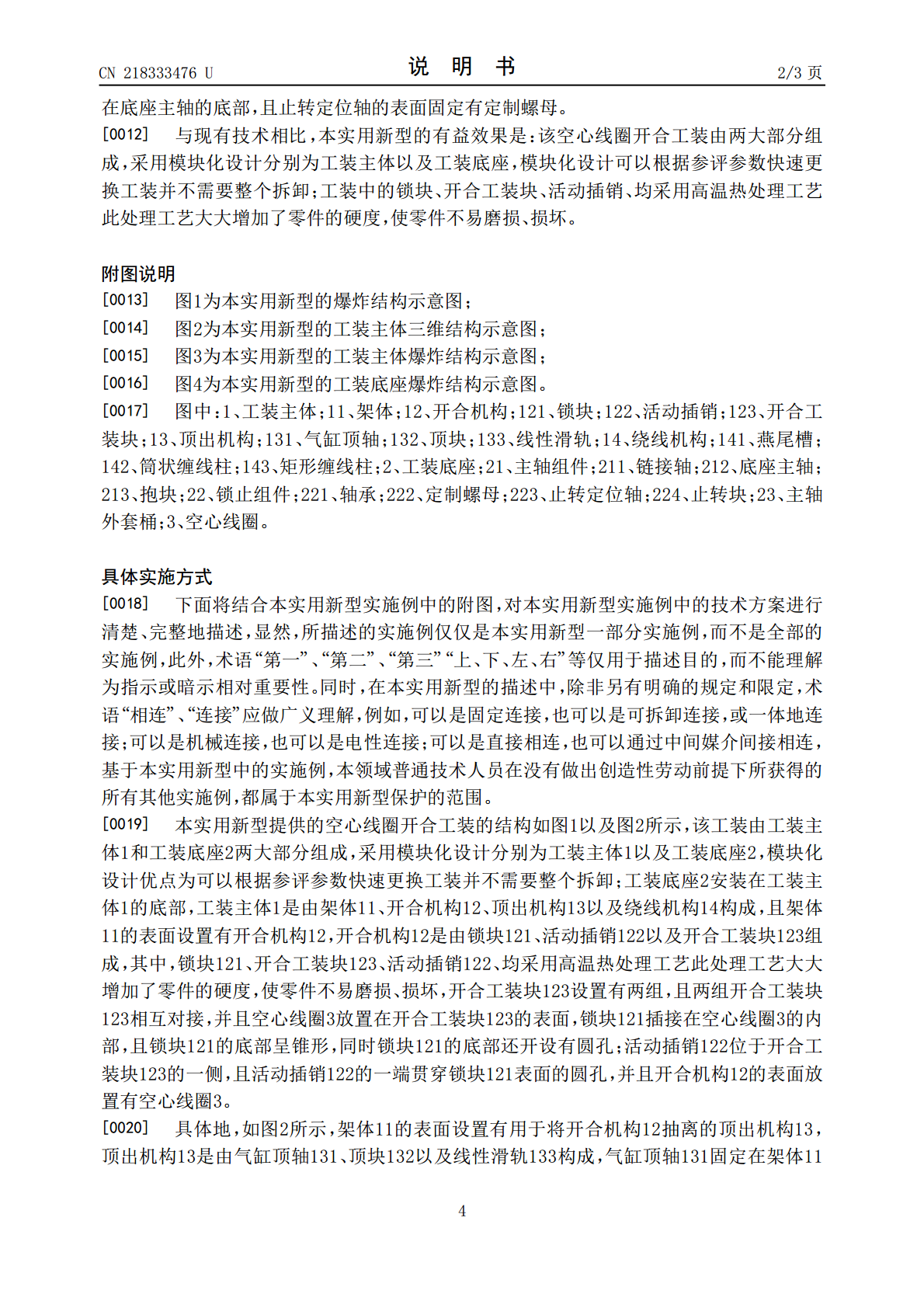

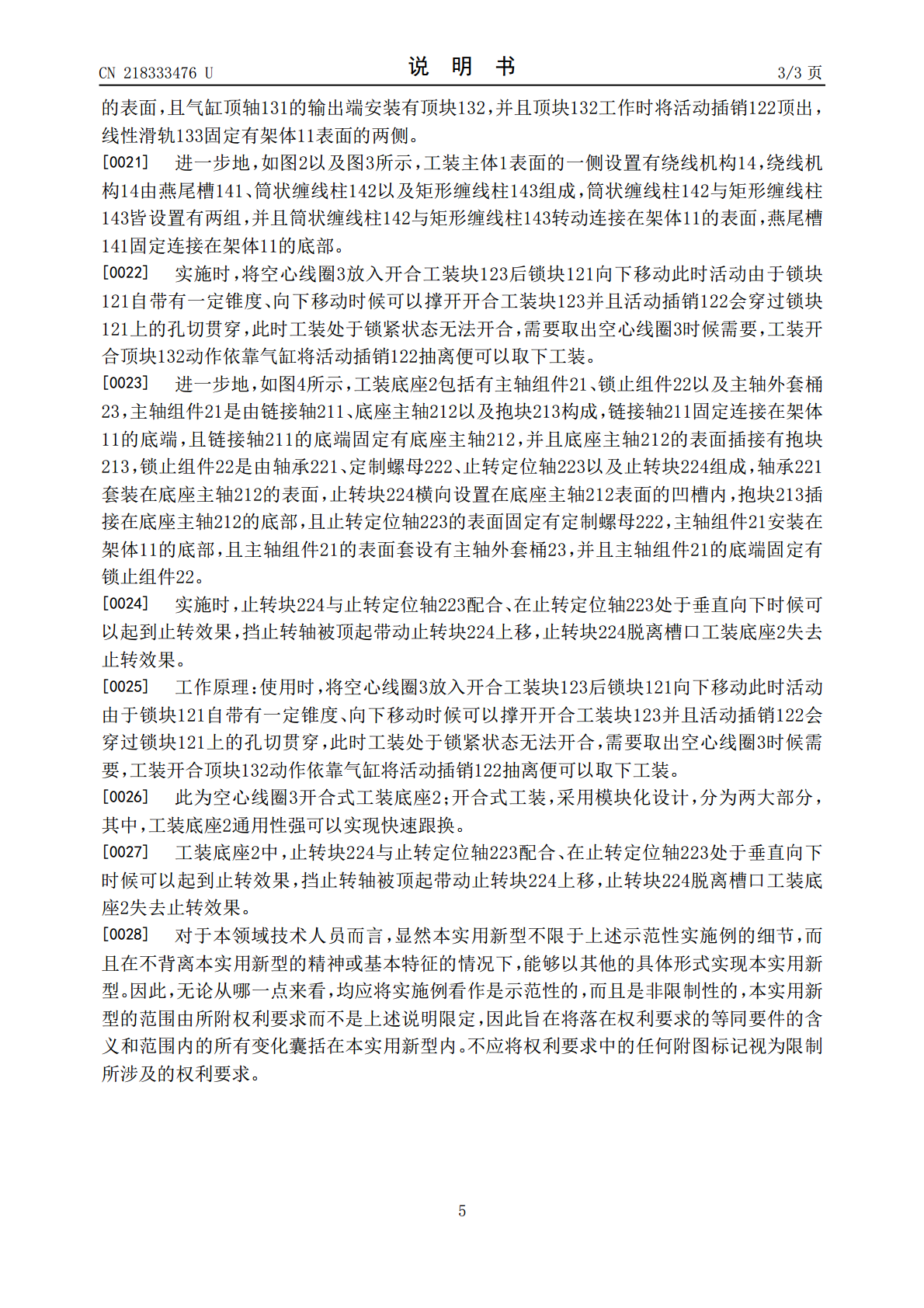

本实用新型涉及空心线圈技术领域,具体为空心线圈开合工装,该工装包括工装主体和工装底座,且工装底座安装在工装主体的底部,所述工装主体是由架体、开合机构、顶出机构以及绕线机构构成,且架体的表面设置有开合机构,并且开合机构的表面放置有空心线圈,所述工装底座包括有主轴组件、锁止组件以及主轴外套桶。本实用新型由两大部分组成,采用模块化设计分别为工装主体以及工装底座,模块化设计可以根据参评参数快速更换工装并不需要整个拆卸;中的锁块、开合工装块、活动插销、均采用高温热处理工艺此处理工艺大大增加了零件的硬度,使零件不易磨损、损坏。
