一种注塑设备的模芯安装结构.pdf

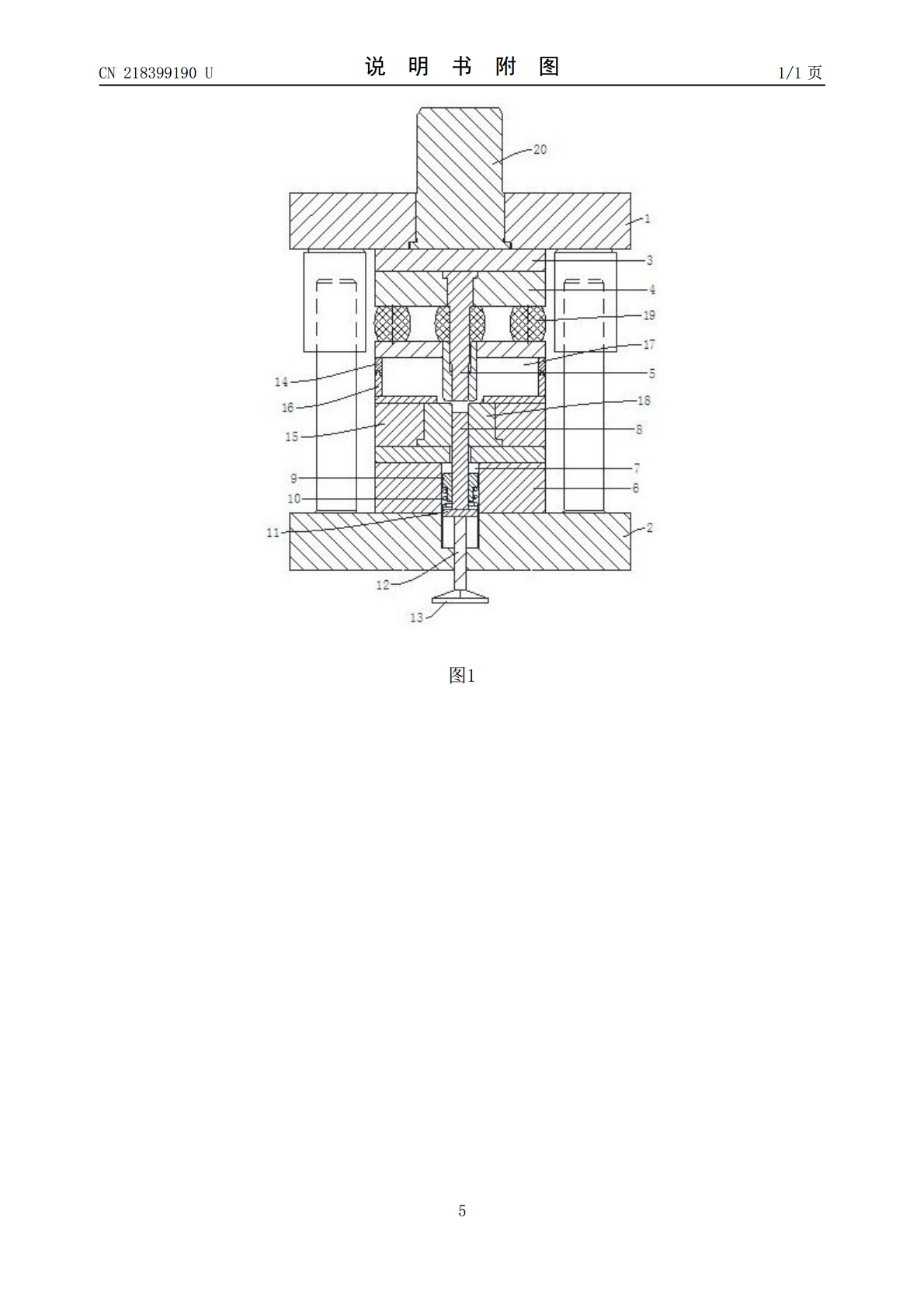

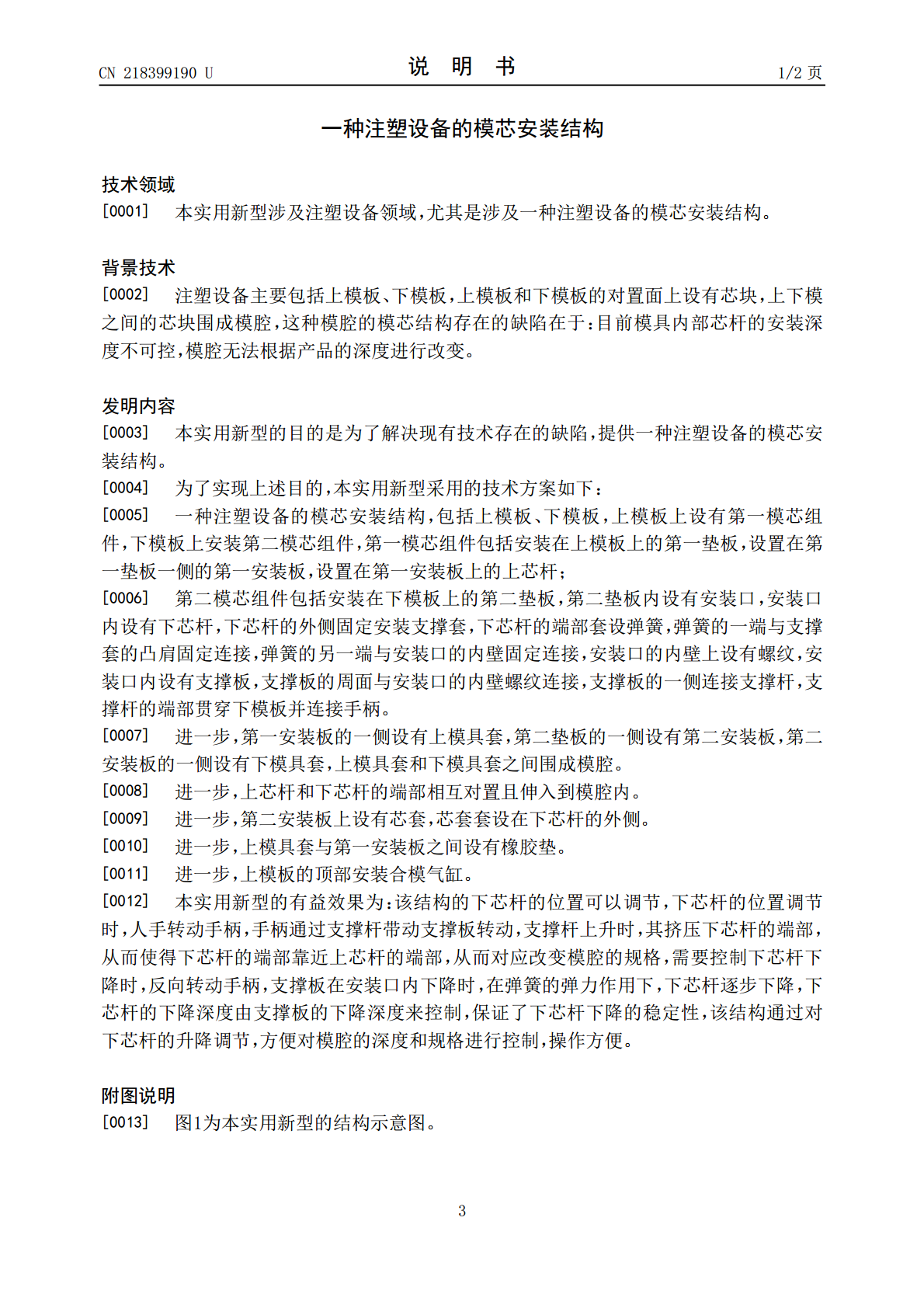

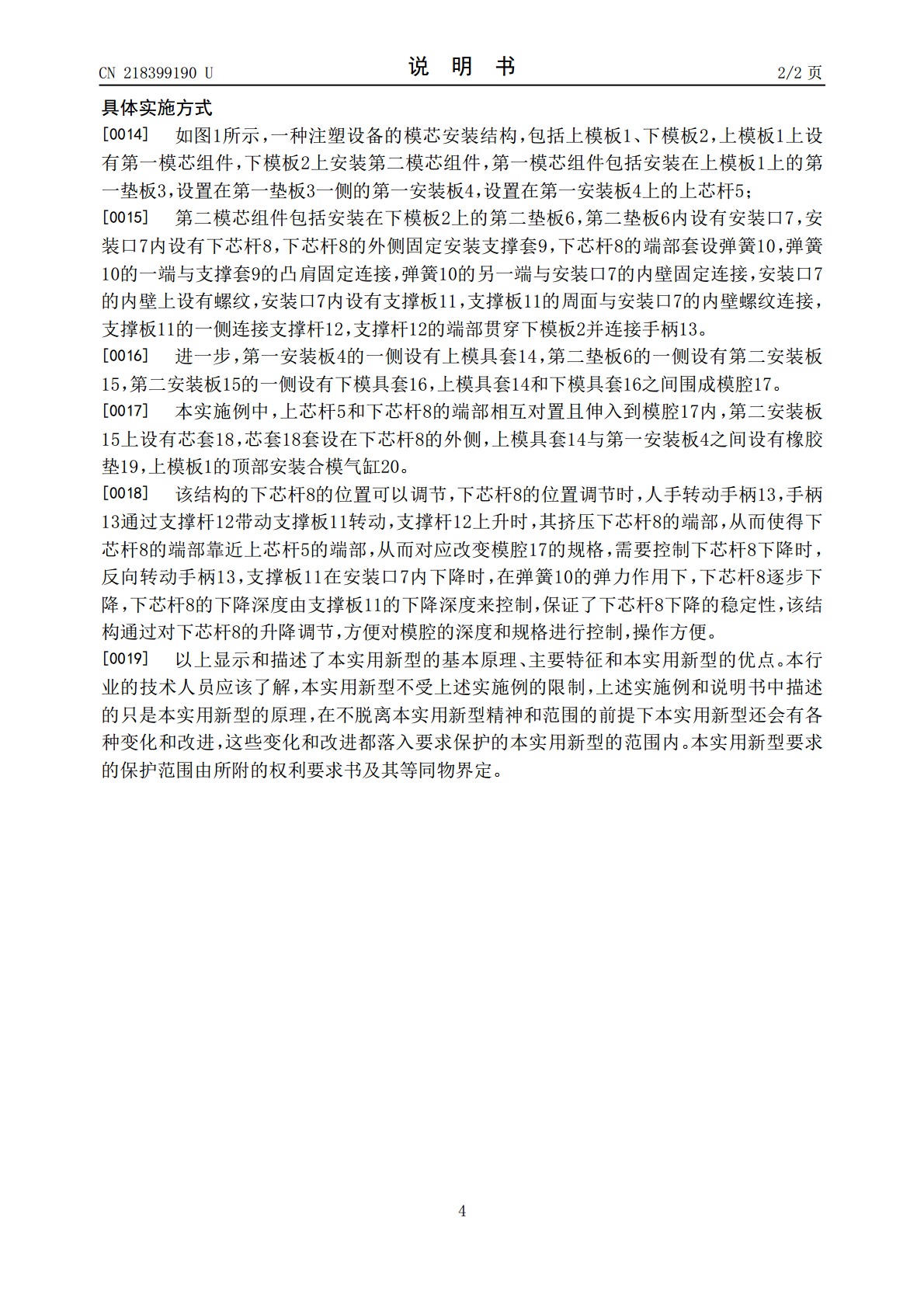

本实用新型涉及一种注塑设备的模芯安装结构,包括上模板、下模板,上模板上设有第一模芯组件,下模板上安装第二模芯组件,第一模芯组件包括安装在上模板上的第一垫板,第一安装板,设置在第一安装板上的上芯杆;第二模芯组件包括安装在下模板上的第二垫板,第二垫板内设有安装口,安装口内设有下芯杆,下芯杆的外侧固定安装支撑套,下芯杆的端部套设弹簧,弹簧的一端与支撑套的凸肩固定连接,弹簧的另一端与安装口的内壁固定连接,安装口内螺纹连接支撑板,支撑板的周面与安装口的内壁螺纹连接,支撑板的一侧连接支撑杆,支撑杆的端部贯穿下模板并连接手柄。该结构通过对下芯杆的升降调节,方便对模腔的深度和规格进行控制,操作方便。
