试题-全国-2007_高二物理电磁感应测试题.rar

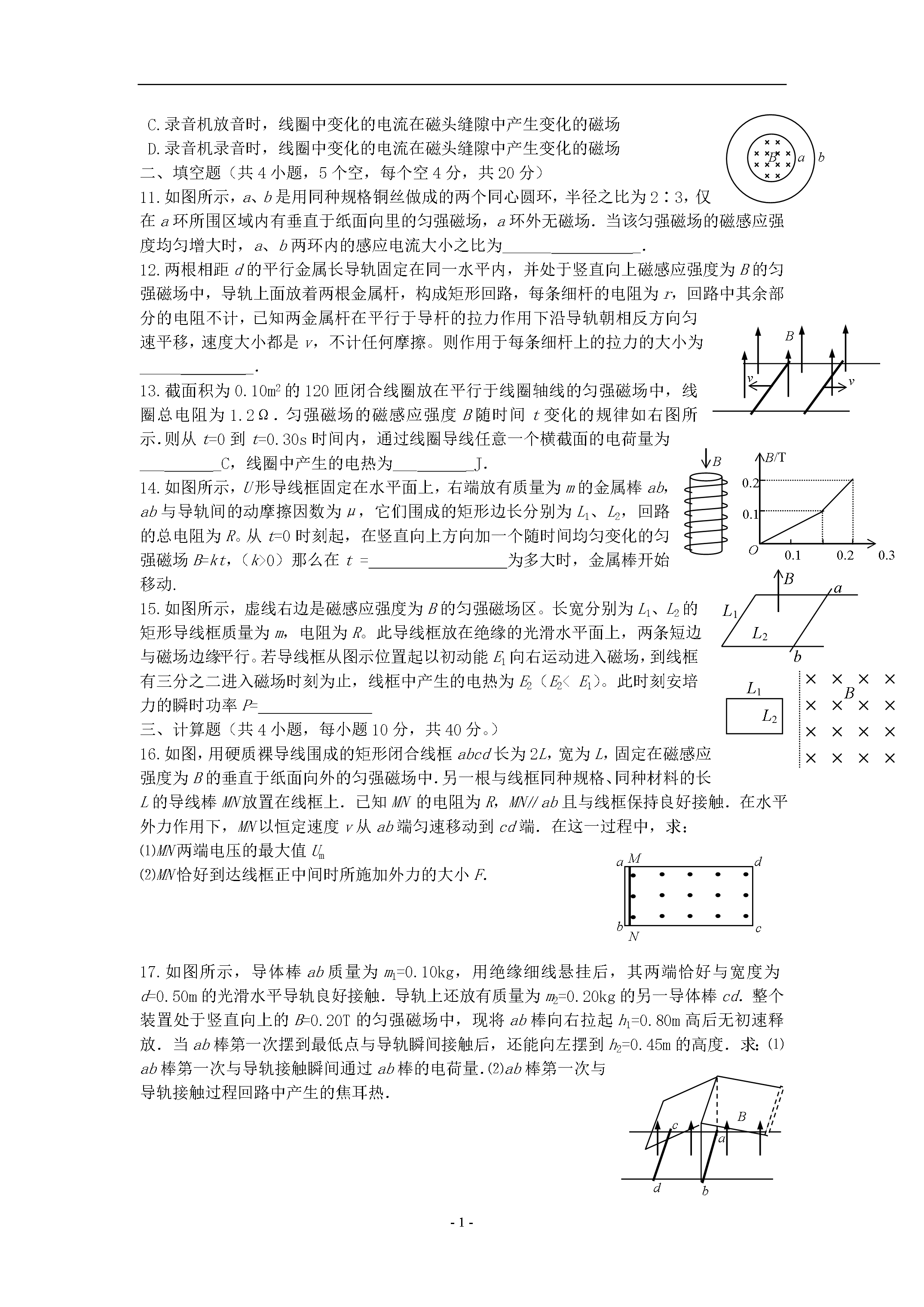

-1-高二物理电磁感应测试题一、选择题（共10小题，每小题4分，共40分．每小题只有一个答案符合题意．）BNvM1.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间．将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场．已知制作这两只线框的铜质导线的横截面积之比是1∶2．则拉出过程中下列说法中正确的是（）A.所用拉力大小之比为2∶1B.通过导线某一横截面的电荷量之比是1∶1C.拉力做功之比是1∶4D.线框中产生的电热之比为1∶2MNPQLaiOti0iOti0iOti0itOi0iti0O2.MN、PQ是水平方向的匀强磁场的上下边界，磁场宽度为L．一个边长为a的正方形导线框（L>2a）从磁场上方下落，运动过程中上下两边始终与磁场边界平行．线框进入磁场过程中感应电流i随时间t变化的图象如右图所示，则线框从磁场中穿出过程中线框中感应电流i随时间t变化的图象可能是以下的哪一个（）A.B.C.D.ACOab3.如图所示，AOC是固定在竖直平面内的光滑直角金属导轨，OC方向水平。ab是一根金属棒，如图放在导轨上。整个装置处于垂直于纸面向里的匀强磁场中。若从图示位置将金属棒释放，它将在重力作用下开始沿导轨滑动。滑动过程中a、b两端始终和导轨保持良好接触。在金属棒从图示位置滑到a端到达O点为止的过程中,下列说法正确的是（）A.感应电流方向始终是b→aB.感应电流方向先是b→a，后来变为a→bC.金属棒所受磁场力方向始终与棒垂直，如图中箭头所示D.金属棒所受磁场力方向始终与棒垂直，先如图中箭头所示，后来变为反方向abdc4.用均匀电阻丝做成的正方形导线框abcd放在如图有理想边界的正方形匀强磁场中．导线框的各边和磁场的边界保持互相平行．现沿四种不同的方向把导线框以某一相同的速度从磁场中完全拉出来，在导线框穿出磁场过程中，ab边上的电压最大的是（）A.向上拉出B.向下拉出C.向左拉出D.向右拉出5.如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略．下列说法中正确的是（）A．合上开关S接通电路时，A2先亮，A1后亮，最后一样亮B．合上开关S接通电路时，A1和A2始终一样亮C．断开开关S切断电路时，A2立刻熄灭，A1过一会儿才熄灭D．断开开关S切断电路时，A1和A2都要过一会儿才熄灭6.如图所示，平行导轨左端串有定值电阻R，其它电阻不计．匀强磁场的方向垂直于纸面向里．原来静止的导体棒MN受水平向右的恒力F的作用而向右运动．以下关于回路中感应电流I随时间变化规律的图象正确的是（）itOitOiOtitOA.B.C.D.7.如图所示，电路中L是自感系数较大的电感器．当滑动变阻器的滑动触头P从A端迅速滑向B端过程中通过AB的中点C时刻，回路中的电流为I1；当滑动触头P从B端迅速滑向A端过程中通过C点时刻，回路中的电流为I2；当滑动触头固定在C点时刻，回路中的电流为I3，则下列关系正确的是（）ABCPR1LA.I1=I2=I3B.I1>I3>I2C.I1<I3<I2D.I1=I2>I3abRB8.如图所示，水平放置的足够长的光滑平行导轨左端接入一个阻值为R的电阻后，置于一个匀强磁场中。在导轨上放有一根质量为m、电阻为r（r=R/2）的导体棒ab，它可以在导轨上无摩擦地滑动，滑动过程中始终与导轨保持垂直。现给导体棒一个垂向右的水平冲量I使棒发生滑动。以下说法正确的是（）A.ab先做变减速运动后开始做匀速运动B.开始滑动后磁场力做的总功为I2/2mC.电阻R上释放的电热的最大值为I2/3mD.ab将做变减速直线运动直到停下abcdBF9.如图所示，竖直放置在匀强磁场中的固定光滑长直导轨，自身的电阻不计．磁场方向垂直于纸面向里，磁感应强度B=0.50T．两导体棒ab、cd的长都和导轨宽度相同，为l=0.20m，电阻均为r=0.10Ω，重量均为G=0.10N，导体棒与导轨接触良好．现用竖直向上的推力F推ab，使它匀速上升，此时观察到cd处于静止．下列说法正确的是（）A.ab受到的推力F大小为0.10N；B.ab上升的速度为2.0m/s；C.2.0s内回路中产生的电能为0.40J；D.2.0s内cd上产生的电热为0.40J。10.动圈式话筒和磁带录音机都应用了电磁感应现象．图a是话筒的原理图，图b、c分别是录音机的录、放原理图．磁铁音圈金属膜片声波放大电路放大电路录音磁头放音磁头扬声器话筒abc由图可知，以下说法正确的是（）A.话筒工作时，磁铁不动，音圈随膜片振动而产生感应电流B.录音机放音时，变化的磁场在静止的线圈内激发起感应电流abBC.录音机放音时，线圈中变化的电流在磁头缝隙中产生变化的磁场D.录音机录音时，线圈中变化的电流在磁头缝隙中产生变化的磁场二、填空题（共4小题，5个空，每个空
