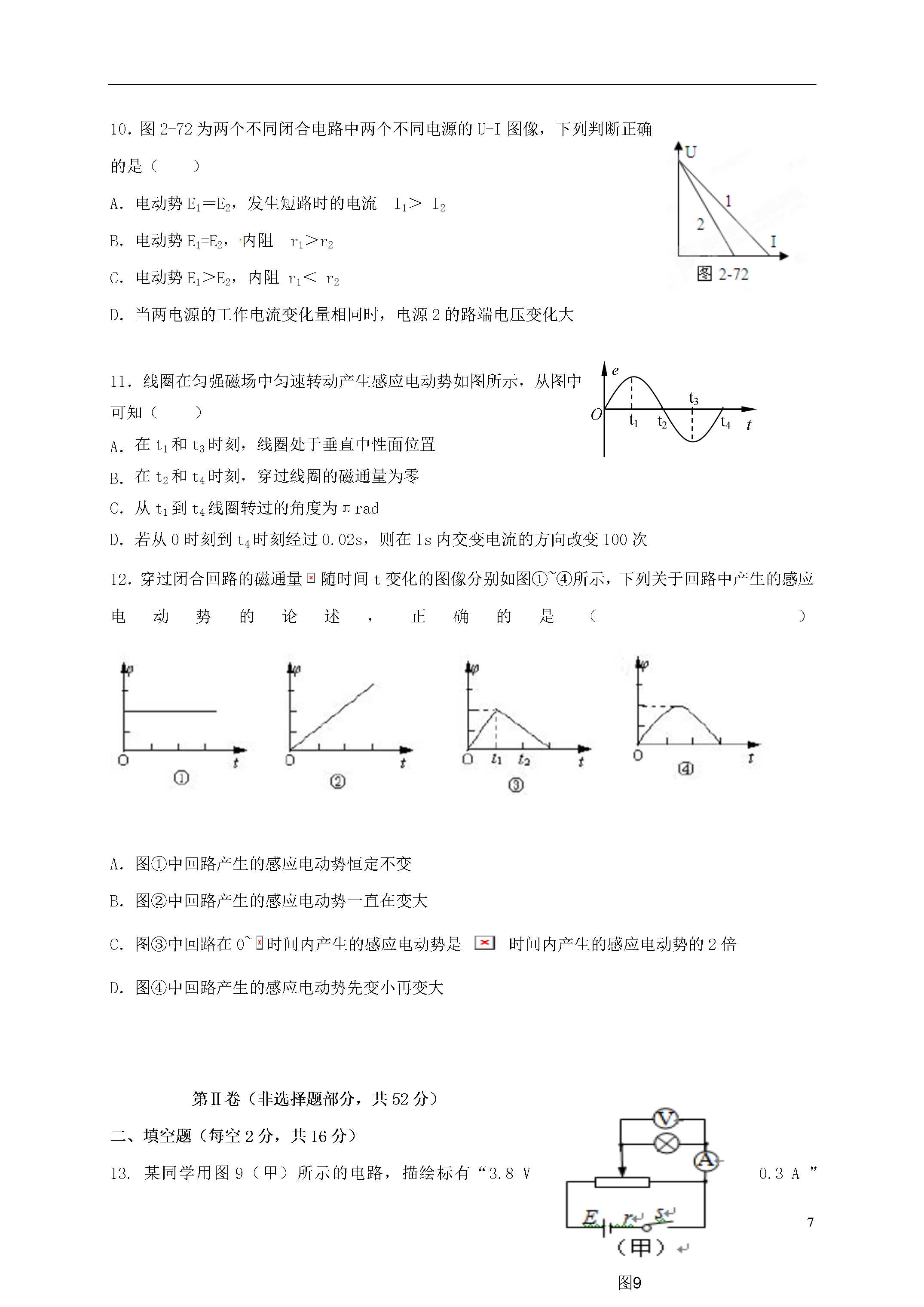

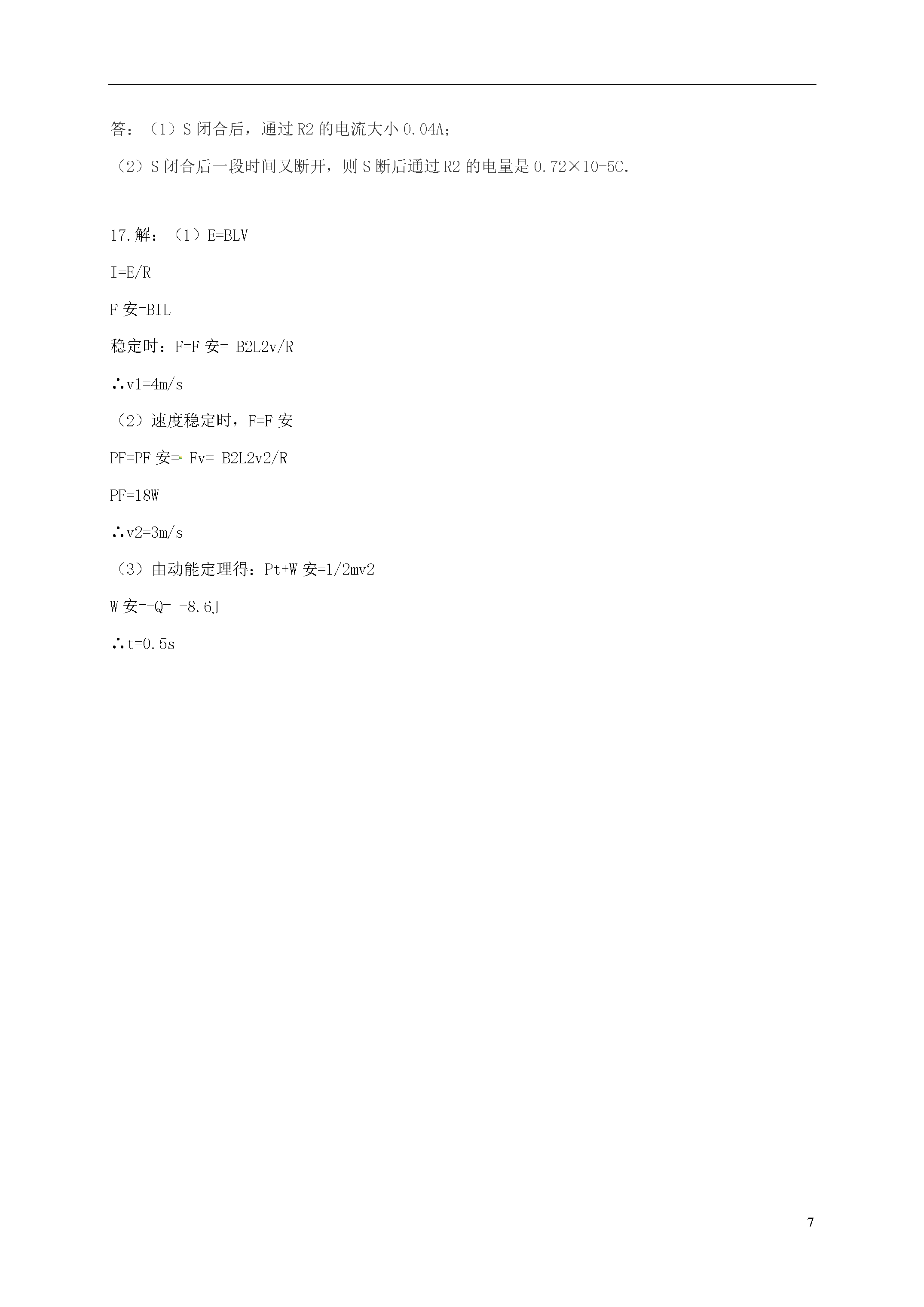

7乾安七中2016-2017学年度上学期期末考试高二物理试题命题时间:2016年12月20日本试题分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。考试结束后,只交答题纸和答题卡,试题自己保留。满分100分,时间90分钟。第I卷(选择题,共48分)一、选择题:(共12小题,每小题4分,共48分,1—7题为单项选择,8—12题为多项选择。多项选择全部选对的得4分,选不全的得2分,有选错或不答的得0分。)1.发现电流的磁效应的物理学家是()A、法拉第B、安培C、奥斯特D、牛顿2.有a、b、c、d四只电阻,它们的I-U关系如图1所示,则图中电阻最大的是()A.aB.bC.cD.d3.下列说法正确的是:()A.若一小段通电导线在某处不受磁场力作用,则该处磁感应强度一定为零B.由可知,磁感应强度大小与放在该处的小段通电导线IL的乘积成反比C.由可知,感应电动势的大小与磁通量的变化率成正比D.穿过闭合回路中的磁通量均匀增加时,回路中产生的感应电动势也均匀增加4.两个电子以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中.设r1、r2为这两个电子的运动轨道半径,T1、T2是它们的运动周期,则()A.r1=r2,T1≠T2B.r1≠r2,T1≠T2C.r1=r2,T1=T2D.r1≠r2,T1=T25.如图所示,光滑的水平桌面上放着两个完全相同的金属环a和b,当一条形磁铁的S极竖直向下迅速靠近两环中间时,则()A.a、b均静止不动B.a、b互相靠近C.a、b互相远离D.a、b均向上跳起ASLRB6.如图所示的电路中,电阻R和电感线圈L的值都较大,电感线圈的电阻不计,A、B是两只完全相同的灯泡,当开关S闭合时,下面能发生的情况是()A.B比A先亮,然后B熄灭B.A比B先亮,然后A熄灭C.A、B一起亮,然后A熄灭D.A、B一起亮,然后B熄灭7.如图所示,理想变压器原线圈输入电压u=Umsinωt,副线圈电路中R0为定值电阻,R是滑动变阻器。和是理想交流电压表,示数分别用U1和U2表示;和是理想交流电流表,示数分别用I1和I2表示。下列说法正确的是()A.I1和I2表示电流的有效值B.U1和U2表示电压的最大值C.滑片P向下滑动过程中,U2变大、I1变大D.滑片P向下滑动过程中,U2变小、I1变小8.如图所示,先后以速度v1和v2匀速把一矩形线圈拉出有界的匀强磁场区域,v2=2v1,在先后两种情况下()A.线圈中的感应电流之比I1:I2=2:1B.作用在线圈上的外力大小之比F1:F2=1:2C.线圈中产生的焦耳热之比Q1:Q2=1:2D.通过线圈某一截面的电荷量之比q1:q2=1:19.如图所示图像中属于交流电的有()etOetOetOetOABCD10.图2-72为两个不同闭合电路中两个不同电源的U-I图像,下列判断正确的是()A.电动势E1=E2,发生短路时的电流I1>I2B.电动势E1=E2,内阻r1>r2C.电动势E1>E2,内阻r1<r2D.当两电源的工作电流变化量相同时,电源2的路端电压变化大teOt4t3t2t111.线圈在匀强磁场中匀速转动产生感应电动势如图所示,从图中可知()在t1和t3时刻,线圈处于垂直中性面位置在t2和t4时刻,穿过线圈的磁通量为零C.从t1到t4线圈转过的角度为πradD.若从0时刻到t4时刻经过0.02s,则在1s内交变电流的方向改变100次12.穿过闭合回路的磁通量随时间t变化的图像分别如图①~④所示,下列关于回路中产生的感应电动势的论述,正确的是()A.图①中回路产生的感应电动势恒定不变B.图②中回路产生的感应电动势一直在变大C.图③中回路在0~时间内产生的感应电动势是时间内产生的感应电动势的2倍D.图④中回路产生的感应电动势先变小再变大第Ⅱ卷(非选择题部分,共52分)二、填空题(每空2分,共16分)图913.某同学用图9(甲)所示的电路,描绘标有“3.8V0.3A”的小灯泡灯丝电阻R随电压U变化的图象。除了导线和开关外,有以下一些器材可供选择:电流表:A1(量程100mA,内阻约2Ω)A2(量程0.6A,内阻约0.3Ω)电压表:V1(量程5V,内阻约5kΩ)V2(量程15V,内阻约15Ω)电源:E1(电动势为1.5V,内阻为0.2Ω)E2(电动势为4V,内阻约为0.04Ω)滑动变阻器:R1(最大阻值约为100Ω)R2(最大阻值约为10Ω)电键S,导线若干。(1)为了调节方便,测量准确,实验中应选用电流表,电压表,滑动变阻器,电源。(选填器材前的字母代号)(2)根据实验数据,计算并描绘出R-U的图象如图(乙)所示.由图象可知,此灯泡在不工作时,灯丝电阻为Ω;当所加电压为3.00V时,灯丝电阻为Ω,灯泡实际消耗的电功率为W(最后一空计算结果保留两位有效数字).(3)根据R-U图象,可确定小灯泡电功率P与外
