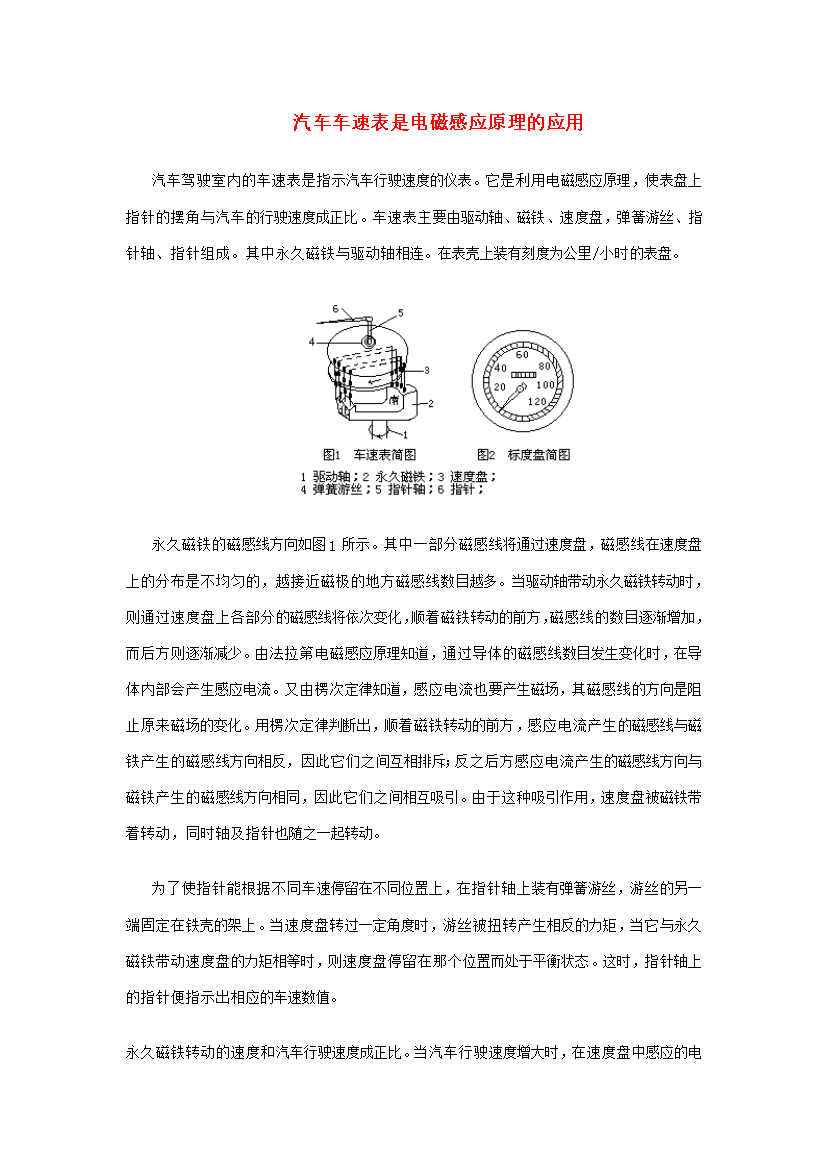

用心爱心专心汽车车速表是电磁感应原理的应用汽车驾驶室内的车速表是指示汽车行驶速度的仪表。它是利用电磁感应原理，使表盘上指针的摆角与汽车的行驶速度成正比。车速表主要由驱动轴、磁铁、速度盘，弹簧游丝、指针轴、指针组成。其中永久磁铁与驱动轴相连。在表壳上装有刻度为公里/小时的表盘。永久磁铁的磁感线方向如图1所示。其中一部分磁感线将通过速度盘，磁感线在速度盘上的分布是不均匀的，越接近磁极的地方磁感线数目越多。当驱动轴带动永久磁铁转动时，则通过速度盘上各部分的磁感线将依次变化，顺着磁铁转动的前方，磁感线的数目逐渐增加，而后方则逐渐减少。由法拉第电磁感应原理知道，通过导体的磁感线数目发生变化时，在导体内部会产生感应电流。又由楞次定律知道，感应电流也要产生磁场，其磁感线的方向是阻止原来磁场的变化。用楞次定律判断出，顺着磁铁转动的前方，感应电流产生的磁感线与磁铁产生的磁感线方向相反，因此它们之间互相排斥；反之后方感应电流产生的磁感线方向与磁铁产生的磁感线方向相同，因此它们之间相互吸引。由于这种吸引作用，速度盘被磁铁带着转动，同时轴及指针也随之一起转动。为了使指针能根据不同车速停留在不同位置上，在指针轴上装有弹簧游丝，游丝的另一端固定在铁壳的架上。当速度盘转过一定角度时，游丝被扭转产生相反的力矩，当它与永久磁铁带动速度盘的力矩相等时，则速度盘停留在那个位置而处于平衡状态。这时，指针轴上的指针便指示出相应的车速数值。永久磁铁转动的速度和汽车行驶速度成正比。当汽车行驶速度增大时，在速度盘中感应的电流及相应的带动速度盘转动的力矩将按比例地增加，使指针转过更大的角度，因此车速不同指针指出的车速值也相应不同。当汽车停止行驶时，磁铁停转，弹簧游丝使指针轴复位，从而使指针指在“0”处。
