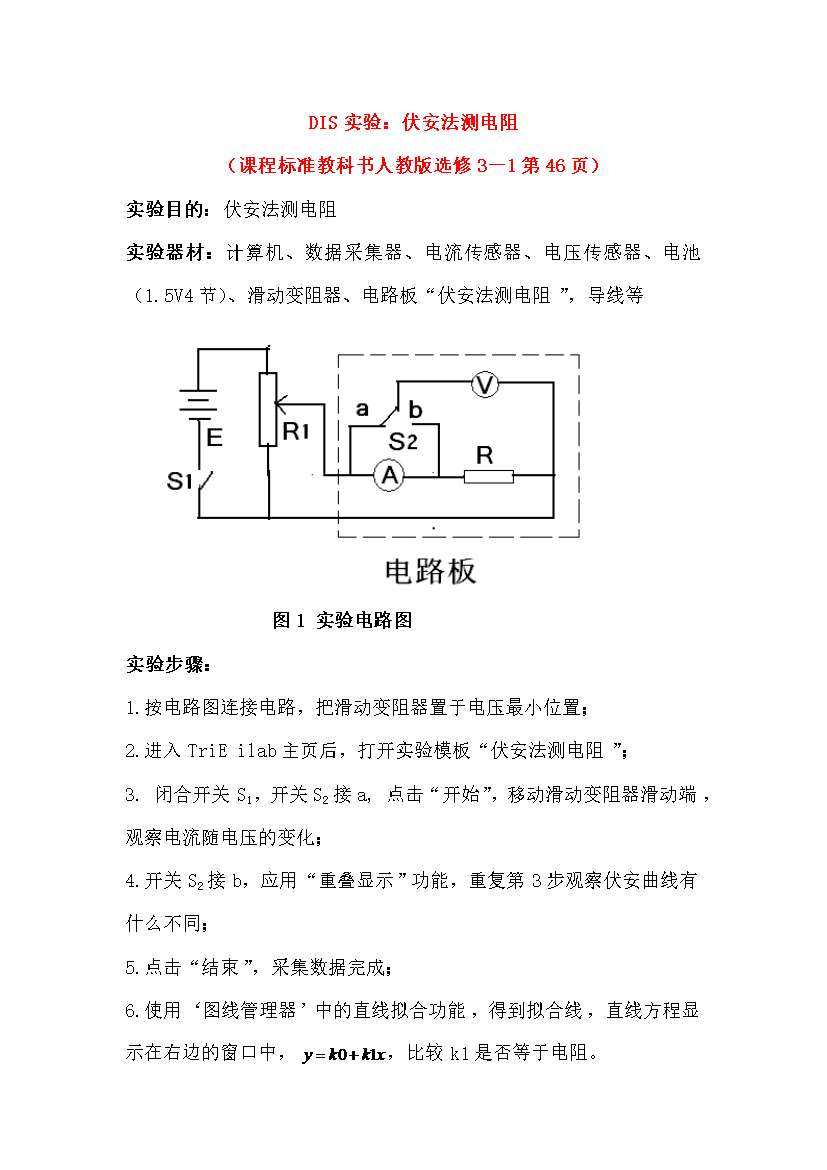

用心爱心专心DIS实验：伏安法测电阻（课程标准教科书人教版选修3－1）实验目的：伏安法测电阻实验器材：计算机、数据采集器、电流传感器、电压传感器、电池（1.5V4节）、滑动变阻器、电路板“伏安法测电阻”，导线等图1实验电路图实验步骤：1.按电路图连接电路，把滑动变阻器置于电压最小位置；2.进入TriEilab主页后，打开实验模板“伏安法测电阻”；3.闭合开关S1，开关S2接a,点击“开始”，移动滑动变阻器滑动端，观察电流随电压的变化；4.开关S2接b，应用“重叠显示”功能，重复第3步观察伏安曲线有什么不同；5.点击“结束”，采集数据完成；6.使用‘图线管理器’中的直线拟合功能，得到拟合线，直线方程显示在右边的窗口中，，比较k1是否等于电阻。图2伏安曲线及拟合线（1）图2图显示两个伏安曲线，其中红色线是电流表外接时的伏安曲线，绿色线是电流表内接时的伏安曲线。从图2中还可以读出红色线的拟合线的斜率即电阻值为R1=8.2603,这个电阻是待测电阻R与电压传感器内阻RV的并联值，因为RV＝2M，很大，所以可以认为R1=8.2603就是测量值。图3伏安曲线及拟合线（2）从图3中还可以读出绿色线的拟合线的斜率即电阻值为R2=9.6587,这个电阻是待测电阻R与电流传感器内阻RA的串联值，因为RA＝0.2，所以测量值为R=9.4587。根据待测电阻的色环标识，第1条为棕色1，第2条为黑色0，第3条为黑色0，所以为10即10.用电子万用电表测量，读数为9.56，零误差为0.16，所以应为9.40。
