矿井通风设计学位论文.doc

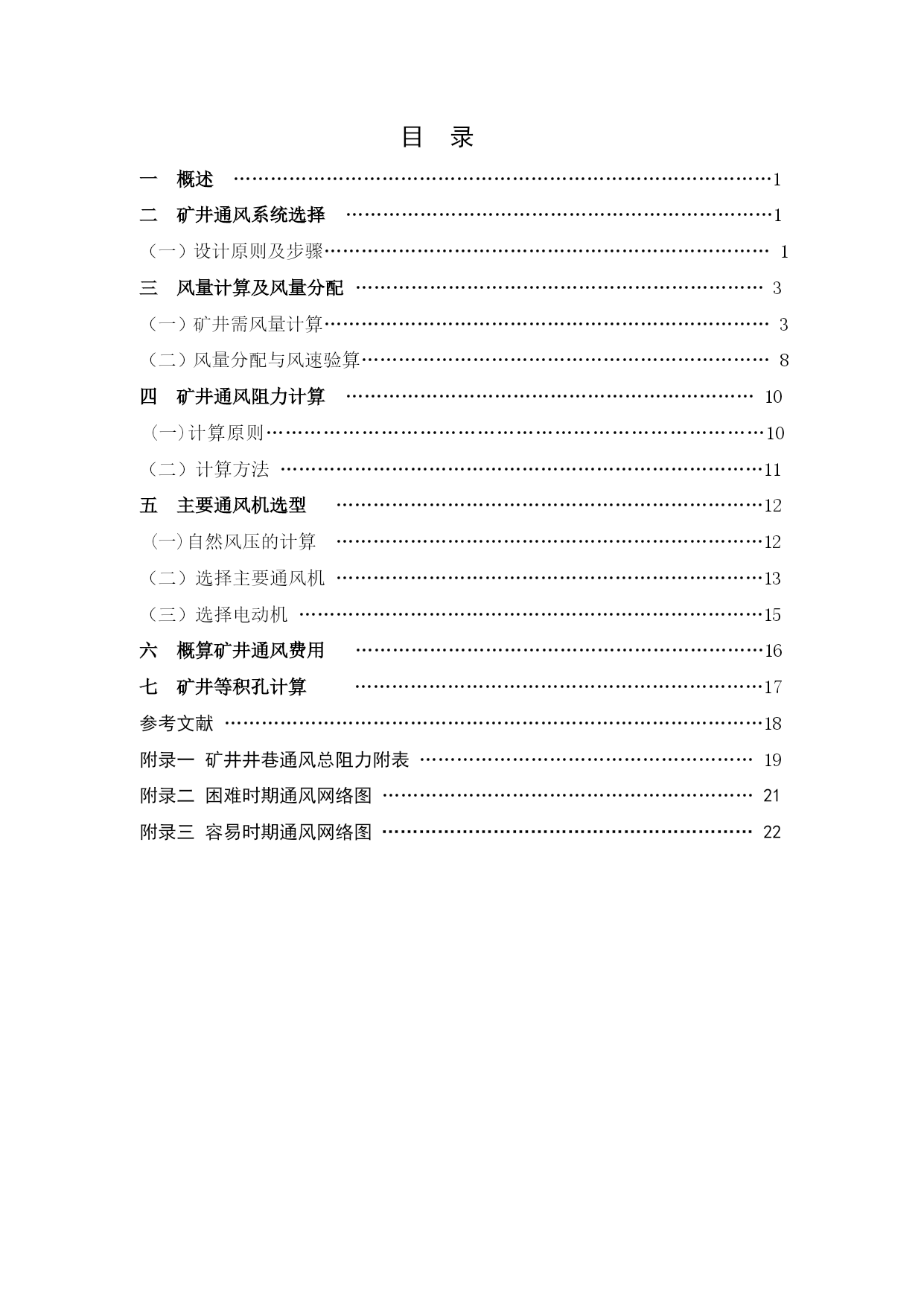

目录一概述……………………………………………………………………………1二矿井通风系统选择……………………………………………………………1（一）设计原则及步骤………………………………………………………………1三风量计算及风量分配…………………………………………………………3（一）矿井需风量计算………………………………………………………………3（二）风量分配与风速验算…………………………………………………………8四矿井通风阻力计算…………………………………………………………10(一)计算原则……………………………………………………………………10（二）计算方法……………………………………………………………………11五主要通风机选型……………………………………………………………12(一)自然风压的计算……………………………………………………………12（二）选择主要通风机……………………………………………………………13（三）选择电动机…………………………………………………………………15六概算矿井通风费用…………………………………………………………16七矿井等积孔计算…………………………………………………………17参考文献……………………………………………………………………………18附录一矿井井巷通风总阻力附表………………………………………………19附录二困难时期通风网络图……………………………………………………21附录三容易时期通风网络图……………………………………………………22PAGE\*MERGEFORMAT18PAGE\*MERGEFORMAT20一概述某煤矿井田范围走向长7.42km，倾斜宽0.66—1.47km，井田面积约8.53km2。位于背斜南翼，为一般平缓的单斜构造，地层产状走向近东西向，倾向南，倾角10-25。，一般为16。左右。矿井生产能力为90万t/a。矿井采用中央竖井，煤层分组采区上山布置的开拓方式，单翼对角式通风。矿井通风难易时期的系统示意图见后。井田设三个井筒：主井、副井、风井。地面标高+200m。全矿井划分为两个水平，第一水平标高－150m，第二水平标高－350m，回风水平标高+45～+50m。第一水平东西运输大巷布置在煤层的底板岩石中，距煤层30m，通过水平大巷开拓煤层的全部上山采区。矿井采用走向长壁开采方式。该矿是高瓦斯矿井，瓦斯涌出量较大，为安全起见，用“品”字形布置三条上山。采用综合机械化放顶煤采煤。采煤工作面的平均断面积8.1m2，回采工作面温度一般在21°，回风巷风流中瓦斯（或二氧化碳）的平均绝对涌出量为5.65m3/min，三四班交接时人数最多66人；掘进工作面平均绝对瓦斯涌出量3.75m3/min，掘进工作面同时工作的最多人数18人，一次爆破炸药用量4.3kg。二矿井通风系统选择选择合理的局部通风方法、风筒类型与直径，计算局部通风阻力、选择局部通风机及掘进通风安全技术措施、装备。（一）设计原则及步骤1.设计原则根据开拓、开采巷道布置、掘进区域煤岩层的自然条件以及掘进工艺，确定合理的局部通风方法及其布置方式，选择风筒类型和直径，计算风筒出入口风量，计算风筒通风阻力，选择局部通风机。局部通风是矿井通风系统的一个重要组成部分，其新风取自矿井主风流，其污风又排入矿井主风流。其设计原则可归纳如下：(1)矿井和采区通风系统设计应为局部通风创造条件；(2)局部通风系统要安全可靠、经济合理和技术先进；(3)尽量采用技术先进的低噪、高效型局部通风机；(4)压人式通风宜用柔性风筒，抽出式通风宜用带刚性骨架的可伸缩风筒或完全刚性的风筒。风筒材质应选择阻燃、抗静电型；(5)当一台风机不能满足通风要求时可考虑选用两台或多台风机联合运行。2.设计步骤(1)确定局部通风系统，绘制掘进巷道局部通风系统布置图；(2)按通风方法和最大通风距离，选择风筒类型与直径；(3)计算风机风量和风筒出口风量；(4)按掘进巷道通风长度变化．分阶段计算局部通风系统总阻力；(5)按计算所得局部通风机设计风量和风压，选择局部通风机；(6)按矿井灾害特点，选择配套安全技术装备。3.掘进通风方法掘进通风方法分为利用矿井内总风压通风和利用局部动力设备通风的方法，局部通风机通风是矿井广泛采用的掘进通风方法，它是由局部通风机和风筒（或风障）组成一体进行通风，通风方式为：压入式通风风量计算及风量分配（一）矿井需风量计算对设计矿井的风量，可按两种情况分别计算：一种是新矿区无邻近矿井通风资料可参考时，矿井需要风量应按设计中井下同时工作的最多人数和按吨煤瓦斯涌出量的不同的吨煤供风量计算，并取其中最大值。在矿井设计中吨煤瓦斯涌出量的计算，根据在地质勘探时测定煤层瓦斯含量，结合矿井地质条件和开采条件计算出吨煤瓦斯涌出量，再计算矿井需风量。另一种是依
