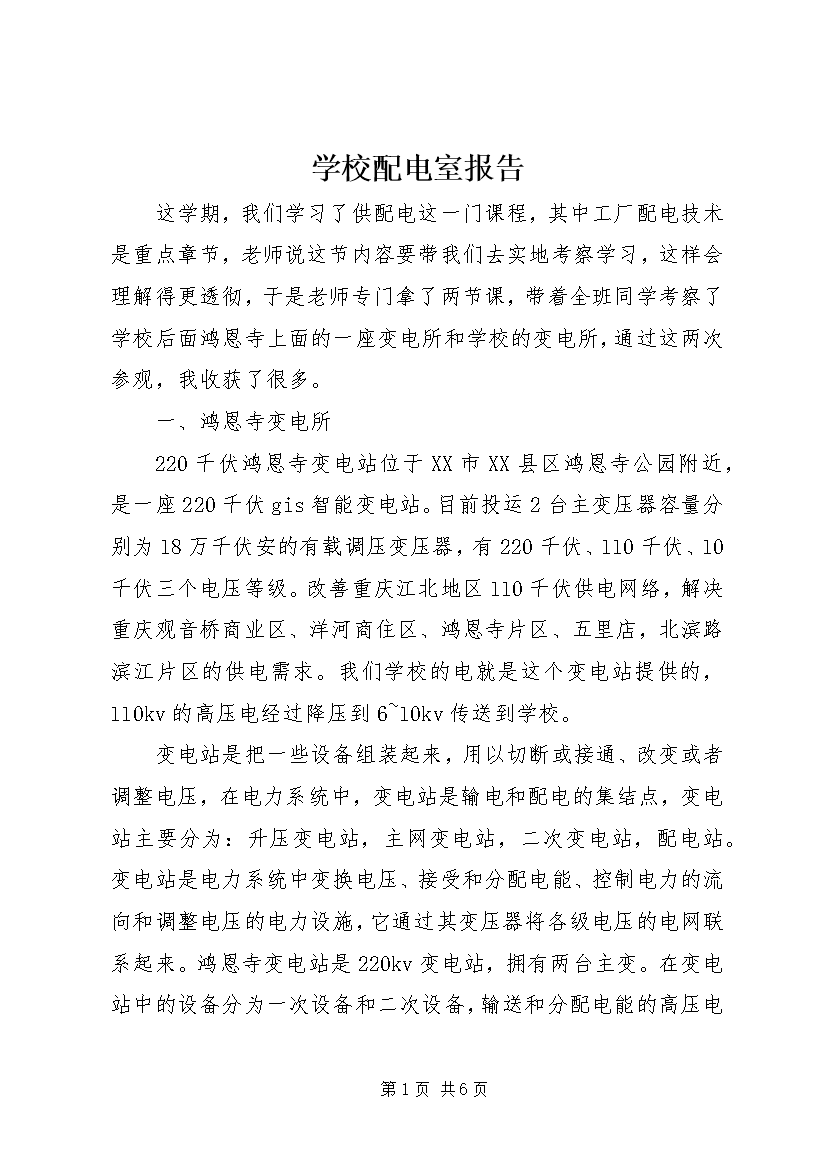

学校配电室报告.docx

学校配电室报告这学期，我们学习了供配电这一门课程，其中工厂配电技术是重点章节，老师说这节内容要带我们去实地考察学习，这样会理解得更透彻，于是老师专门拿了两节课，带着全班同学考察了学校后面鸿恩寺上面的一座变电所和学校的变电所，通过这两次参观，我收获了很多。一、鸿恩寺变电所220千伏鸿恩寺变电站位于XX市XX县区鸿恩寺公园附近，是一座220千伏gis智能变电站。目前投运2台主变压器容量分别为18万千伏安的有载调压变压器，有220千伏、110千伏、10千伏三个电压等级。改善重庆江北地区110千伏供电网络，解决重庆观音桥商业区、洋河商住区、鸿恩寺片区、五里店，北滨路滨江片区的供电需求。我们学校的电就是这个变电站提供的，110kv的高压电经过降压到6~10kv传送到学校。变电站是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点，变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。鸿恩寺变电站是220kv变电站，拥有两台主变。在变电站中的设备分为一次设备和二次设备，输送和分配电能的高压电气设备，变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等都是由一次设备相互连接，构成输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆等。电缆二、学校配电室老师带我们我们参观了我们学校的配电室，配电室为整个学校供电，其中有10千伏的进线柜，装有主短路器。配电室的门槛有一定的高度，管理配电房的老师说其作用是防鼠防蛇，动物进入配电房是一件极其危险的事，鼠可能会破坏电线，蛇可能会造成触电短路。里面各种设备各司其职且相互配合，老师对这些设备进行了介绍，使我们了解了建筑电气的相关知识，这为我们今后选择研究方向有着借鉴意义。高压配电柜的组成分为：高压进线柜/pt计量柜/避雷柜/母联柜/变压器柜/出线柜/电容补偿柜高压进线柜就是从电站过来的电源，首先进来的柜子，然后经过进线柜又分给各个用电设备或变压器。1）高压计量柜。就是计算用电量的电能计量柜柜门要用铅封锁由电业局铅封。2）母联柜：当系统有两路电源进线，且两路互为备用时，需要将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合。3）电容补偿柜。补偿无功功率，提高电能质量，降低损耗，同时提供配电运行数据。4）变压器柜。内装一台20或50kva的变压器，那是供给变电所自己用电的变压器。5）提升柜：因为高压柜跟低压柜不同，高压柜的电气间隙都要大于低压柜，为了保证间隙，所以要加一台这样的提升柜（有的提升柜还加装隔离开关）。6）出线柜：电源从此柜输出，一般具有分断、隔离作用和各种保护功能（过流、速断、过压、欠压、零序、差动、堵转等，可以根据被保护设备的需要来配置）。7）pt柜。电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器pt、隔离刀、熔断器和避雷器等，通过电压互感器为操作系统提供100v左右工作电源。pt柜通常这高压配电柜是采用直流电源控制的，就是高压配电柜的二次控制回路电源等级为-220v（直流220v），而直流屏就是供给它电源的。低压配电室与高压配电室设备大致相同，有进线柜、补偿柜、联络柜和出线柜以及变压器组成。在这里通过变压器将高压转换为约400v的低压，损耗5%以后剩余380v的线电压，经过三相变化为220v的相电压。首先是高、低压配电室。据介绍，高压配电室配备有两排10kv的开关柜，这两排开关柜的功能完全相同，互为备份。由于两排开关柜的进线来自两个不同的变电站，所以当一个变电站停电时，另一个变电站所对应的开关柜就会切换至工作状态，从而保证了主教的用电。高压配电室只起到分线和开关电路的功能，从这里分出的3条10kv的线路还需要经过低压配电室降到220v，然后送到主教作为主电源和其他几个比较重要的地方作为备用电源。低压配电室停放有3台变压器和开关柜等。总电路三相电实时监控母线温度实时监控电流互感器隔离开关低压无功补偿操作注意事项三、日光灯的基础安装1、日光灯照明线路的安装：（1）实验准备：分组，三人一组；分发并检查器材、工具。图11日光灯结构（2）实训材料：日光灯的安装。日光灯泡、灯脚、镇流器、启辉器、启辉器座、灯架、开关、吊线盒。电源插座的安装。三孔插座、两孔插座、瓷保险盒、木台各两个。其他辅助材料：护套线、软电线、木螺丝、绝缘胶布
