试题-全国-2011_中考物理压轴题汇编 电学 人教新课标版.rar

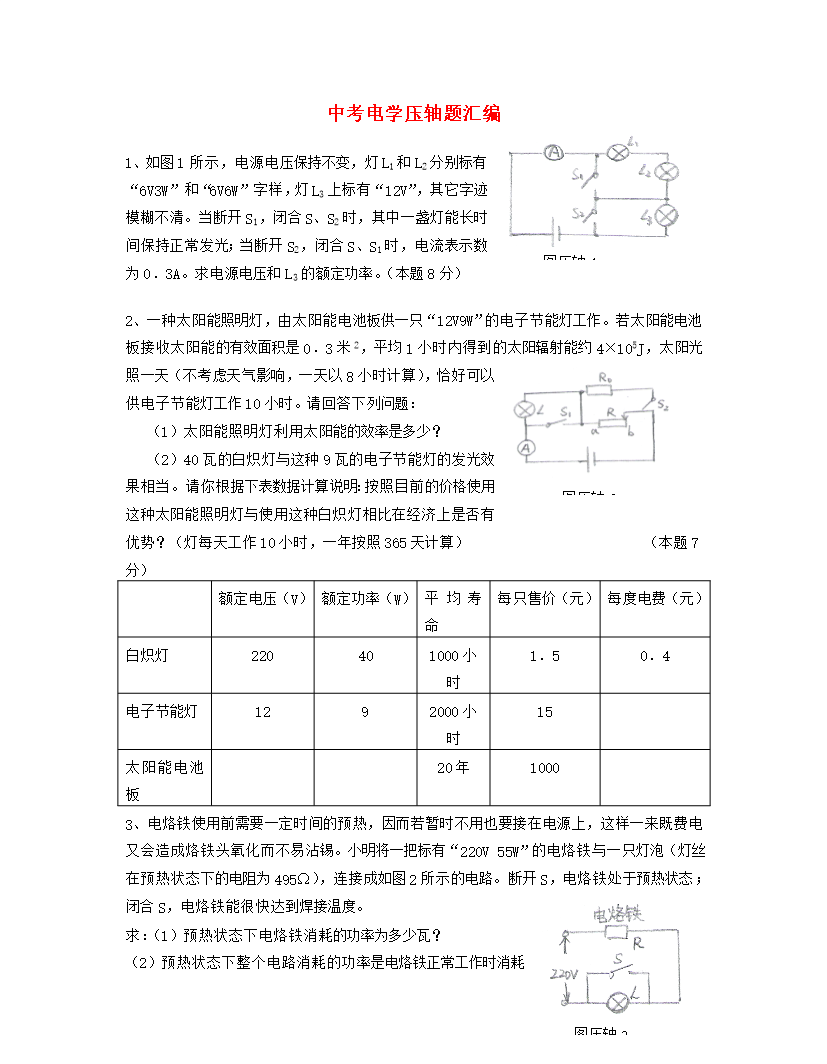

2用心爱心专心中考电学压轴题汇编图压轴-11、如图1所示，电源电压保持不变，灯L1和L2分别标有“6V3W”和“6V6W”字样，灯L3上标有“12V”，其它字迹模糊不清。当断开S1，闭合S、S2时，其中一盏灯能长时间保持正常发光；当断开S2，闭合S、S1时，电流表示数为0．3A。求电源电压和L3的额定功率。（本题8分）图压轴-32、一种太阳能照明灯，由太阳能电池板供一只“12V9W”的电子节能灯工作。若太阳能电池板接收太阳能的有效面积是0．3米2，平均1小时内得到的太阳辐射能约4×105J，太阳光照一天（不考虑天气影响，一天以8小时计算），恰好可以供电子节能灯工作10小时。请回答下列问题：（1）太阳能照明灯利用太阳能的效率是多少？（2）40瓦的白炽灯与这种9瓦的电子节能灯的发光效果相当。请你根据下表数据计算说明：按照目前的价格使用这种太阳能照明灯与使用这种白炽灯相比在经济上是否有优势？（灯每天工作10小时，一年按照365天计算）（本题7分）额定电压（V）额定功率（W）平均寿命每只售价（元）每度电费（元）白炽灯220401000小时1．50．4电子节能灯1292000小时15太阳能电池板20年1000图压轴-23、电烙铁使用前需要一定时间的预热，因而若暂时不用也要接在电源上，这样一来既费电又会造成烙铁头氧化而不易沾锡。小明将一把标有“220V55W”的电烙铁与一只灯泡（灯丝在预热状态下的电阻为495Ω），连接成如图2所示的电路。断开S，电烙铁处于预热状态；闭合S，电烙铁能很快达到焊接温度。求：（1）预热状态下电烙铁消耗的功率为多少瓦？（2）预热状态下整个电路消耗的功率是电烙铁正常工作时消耗的功率的百分之几？图压轴-44、如图3所示，电源电压不变，灯泡L标有“6V3W”字样。当S1、S2都断开，滑片P从b端滑到某一位置c时，滑动变阻器R的阻值减小了6Ω，电流表的示数变化了0．1A，灯泡恰好正常发光；保持滑片P的位置不变，闭合S1、S2，电流表示数又变化了1．5A。求：（1）灯泡的电阻和正常工作时的电流；（2）电源电压；（3）当闭合S1、S2，调节滑片P，电路消耗总功率的最小值。5、某同学的电动玩具上，有一个微型直流电动机，从消耗电能方面看，起内部可等效为如图4所示的电路。当电动机不转时，相当于开关置于“1”，当电动机正常工作时，相当于开关置于“2”。电阻R1为线圈电阻，它的功率为发热功率；电动机对外做功的功率可以用电阻R2的功率代替。（本题共8分）（1）当给它加0．3V电压时，电动机不转，电路中的电流为0．3A，求R1的阻值；（2）当给它加3V的电压时，电动机正常工作，电路中的电流为0．4A，求电动机的发热功率及对外做功的功率；（3）当给它加3V电压而电动机被卡住（电动机不转）时，求它的发热功率；图压轴-5（4）比较（2）、（3）两个发热功率，你认为电动机正常工作时若被卡住，对电动机会有什么危害？6、如图5所示的电路中，小灯泡上标有“6V3W”字样，滑动变阻器的最大电阻是40Ω。当S1、S2都断开，滑动变阻器连入电路中的阻值是36Ω时，小灯泡正常发光；S1、S2都闭合时，滑片滑到a端，A1、A2的示数之比是5︰2。求（本题10分）（1）当S1、S2都断开，灯正常发光时电压表的示数。图压轴-6（2）R2的阻值；（3）S1、S2都闭合时，电路消耗的最小功率。7、在如图6所示的电路中，电源电压为220V，R1、R2、R3为定值电阻，但是他们的具体阻值都没有标注，知道它们的阻值可能是44Ω、88Ω、176Ω或220Ω。闭合开关S，在断开S1、S2和闭合S1、S2的两种状态下电流表的示数之比为1︰10。电路消耗的电功率有四种可能的情况，其中消耗功率最大值是1100W。求：R2的阻值；（2）在开关S闭合，S1、S2断开的状态下，电压表示数可能的值各是多少？（本题共5分）AVR1S1LR2图压轴-78、如图7的电路中，电源电压U=14V，且保持不变，等L上标有“12V6W”字样，R1=10Ω,滑动变阻器的最大电阻是20Ω，不考虑温度对灯丝电阻的影响，求：（1）开关S闭合时，S1断开，移动滑片P使电压表的、示数为12V，此时变阻器接入的阻值为多少？（2）开关S、S1都闭合时，将变阻器滑片移到a端，若灯仍然正常发光，电流表的示数是多大？此时灯L是正常发光的吗？
