组合楼板施工方案.doc

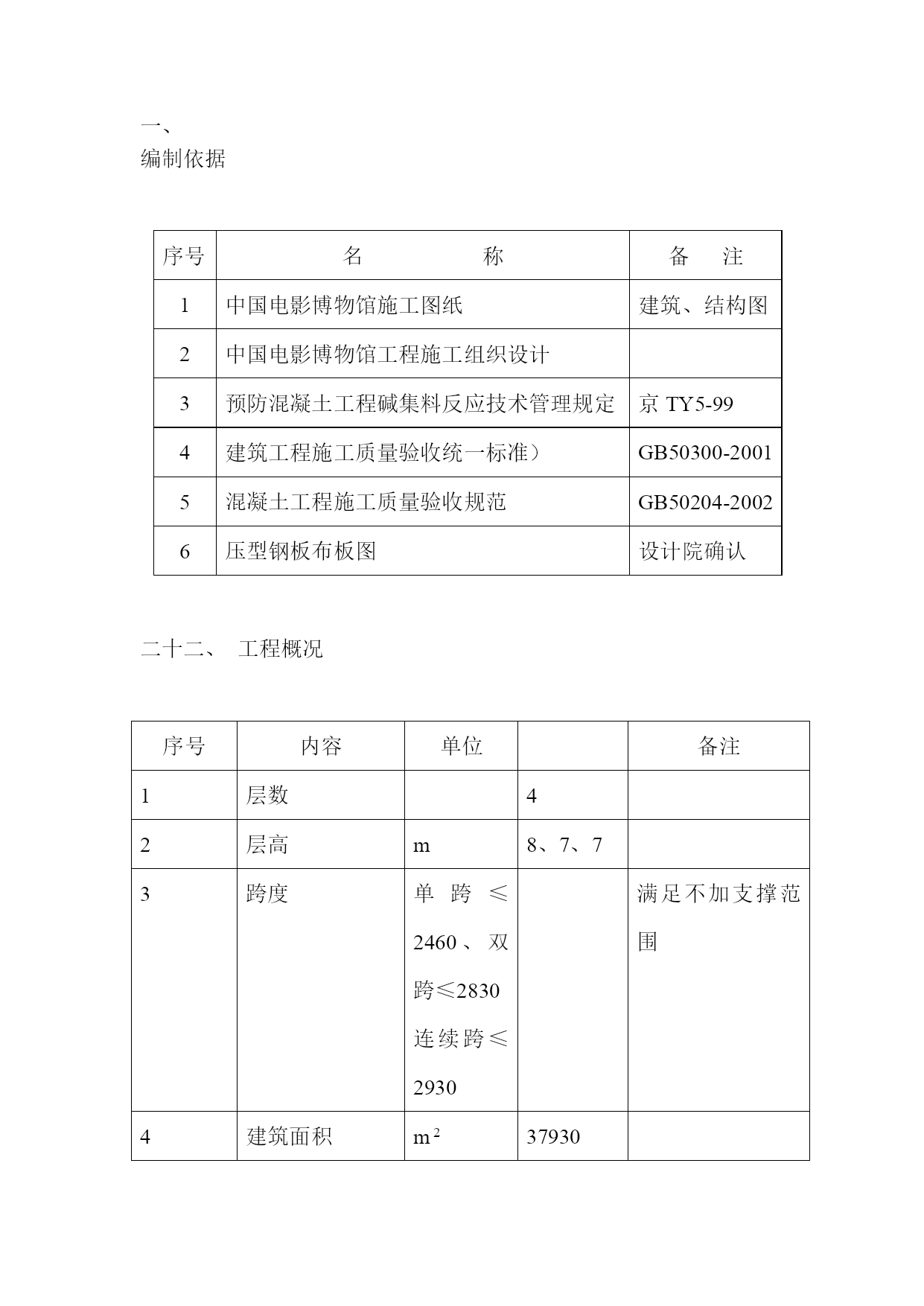

中国电影博物馆11编制依据序号名称备注1中国电影博物馆施工图纸建筑、结构图2中国电影博物馆工程施工组织设计3预防混凝土工程碱集料反应技术管理规定京TY5-994建筑工程施工质量验收统一标准）GB50300-20015混凝土工程施工质量验收规范GB50204-20026压型钢板布板图设计院确认工程概况序号内容单位备注1层数42层高m8、7、73跨度单跨≤2460、双跨≤2830连续跨≤2930满足不加支撑范围4建筑面积m2379305强度等级MPaC306碱集料反应分类二类工程要求7钢筋类别HRB4008施工缝垂直于次梁方向三、施工安排混凝土供应方式本工程所用混凝土均为商品混凝土。现场不设搅拌站。这样有利于提高生产效率，保证工程质量。劳动组织现场生产总负责：刘万杰现场负责：陈利、梁明雨质量负责人：董克涛、任勇作业队负责人：刘跃明（南通作业队）、李存（平泰作业队）压型钢板由深圳建升和钢结构安装公司安装完毕，经监理、总包单位验收后，交由总包进行下一道工序，即进行钢筋绑扎、混凝土浇注等。需安装工人50人，钢筋工80人，木工100人，混凝土工50人，抹灰工15人。主要施工工艺方法及要求（一）、操作工艺压型钢板清洗压型钢板剪裁压型钢板就位挂剪力钉位置线剪力钉固定验收钢筋绑扎混凝土挡板安装验收混凝土浇筑抹面混凝土养护（二）施工要求1、压型钢板在安装前应擦洗干净，整体板面颜色一致，擦洗时不得损坏表面的镀锌层，应使用丝织物或棉纱擦洗，不得使用酸性、碱性溶液擦洗，以免对镀锌层产生腐蚀，可以使用洗洁精等清洗液，最后清水清洗。2、压型钢板按布板图布置就位，经检查无误后，用石笔划出需裁剪的边线。3、裁剪压型钢板时用等离子切割机，不得使用气焊、电焊进行裁剪。4、压型钢板在钢梁上的支承至少50mm，剪力钉居支承长度的中心布置。5、剪力钉在安装时应挂线，保证剪力钉的顺直，剪力钉在固定压型钢板时应两人配合，一人看线，另一人持击钉器。6、压型钢板用剪力钉固定后，经监理、总包等单位共同验收后，方可进行下一道工序。7、水电等预留预埋验收。8、钢筋绑扎完毕，由建升和钢结构安装单位进行混凝土挡板的焊接安装。安装完毕，经检查合格后建升和钢结构安装单位退出工作面。9、在压型钢板挡板上铺脚手板，作为布筋时的通道，各工种按工序施工，即：钢筋工把钢筋底铁就位并绑扎完毕后让出工作面，由水电专业配合施工，水电专业预留完毕后退出工作面。钢筋工绑扎上铁，上铁绑扎完毕，钢筋工退出施工作业面，按次顺序施工。10、已绑扎的钢筋进行验收。11、单跨压型钢板的铺设净跨度大于2460mm，双跨压型钢板的净跨度大于2830mm，连续铺设压型钢板的跨度大于2930mm时，则需在压型钢板的跨中进行支承。支承时用双排脚手架，用油托支通长100×100的方木，并按1‰起拱。临时支承的拆除必须在同条件试块的抗压报告达到75%的设计强度时方可进行。如跨度均在以上所注明的范围内，则不需进行跨中支承。12、在进行混凝土浇筑时，所有施工人员均不得直接站在压型钢板或钢筋上，应铺设马道，随浇筑的进行拆除马道。13、浇注方向应平行于板肋的方向，施工缝垂直于次梁的方向。施工缝处应用多层板隔开，在施工缝的部位加通长的钢筋马镫，以保证钢筋保护层。14、在进行混凝土浇筑时，大面积堆积厚度不得超过200mm，在浇筑时泵车应连续浇筑，避免浇筑中途停止输送，以免再次泵送时对压型钢板造成冲击。15、水电专业需要进行预留预埋作业的，均不得在压型钢板上开洞，需开洞的，应在混凝土强度达到设计强度的75%以上时并经技术部门批准后方可进行。16、圆形洞的直径或长方形洞的任何一边尺寸小于800mm,应用挡板进行围模，不得开洞。如需预留孔洞的直径或方洞任何一边尺寸大于800mm时，应在洞口周围添加围梁，围梁配筋上下铁各2D14，箍筋φ6＠200。17、在混凝土初凝前后进行三次抹面，以免表面失水形成干缩裂缝。混凝土表面用毛刷扫毛。18、混凝土浇注期间，设专人在板下进行观察，观察内容包括板缝漏浆情况、压型钢板变形情况。如有异常情况及时报告，及时解决。19、混凝土浇筑12小时后应开始浇水养护，不定时养护，以混凝土表面保持湿润为原则。20、混凝土浇筑后养护时间为7天。21、在混凝土强度未达到设计强度的75%以前（以同条件试块的抗压报告为准），不得在楼面上进行集中堆载22、压型钢板平整度不大于1mm，无变形，镀铅锌层不应被损坏。23、剪力钉距梁边的距离偏差不大于2mm，并应挂线布置剪力钉。24、混凝土表面平整度不大于5mm。五、成品保护在绑扎钢筋时，应避免损坏压型钢板的镀锌层。浇注混凝土时，避免对钢柱造成污染。污染到钢柱和混凝土挡板上的混凝土，应及时擦拭干净。混凝土浇注完毕应及时浇水养护，以混凝土表面保持湿润状态为原则。在混凝土强度达到设计强度75%以前，不得在板
