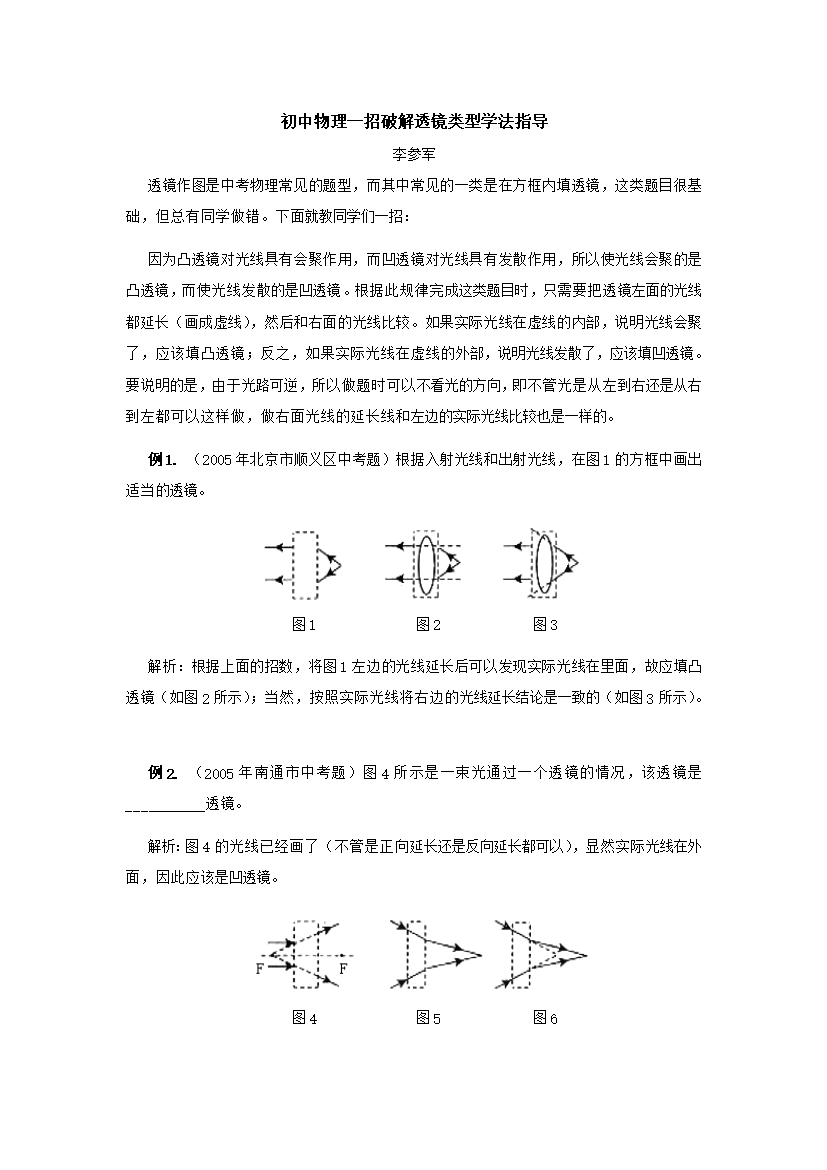

一招破解透镜类型李参军透镜作图是中考物理常见的题型，而其中常见的一类是在方框内填透镜，这类题目很基础，但总有同学做错。下面就教同学们一招：因为凸透镜对光线具有会聚作用，而凹透镜对光线具有发散作用，所以使光线会聚的是凸透镜，而使光线发散的是凹透镜。根据此规律完成这类题目时，只需要把透镜左面的光线都延长（画成虚线），然后和右面的光线比较。如果实际光线在虚线的内部，说明光线会聚了，应该填凸透镜；反之，如果实际光线在虚线的外部，说明光线发散了，应该填凹透镜。要说明的是，由于光路可逆，所以做题时可以不看光的方向，即不管光是从左到右还是从右到左都可以这样做，做右面光线的延长线和左边的实际光线比较也是一样的。例1.（2005年北京市顺义区中考题）根据入射光线和出射光线，在图1的方框中画出适当的透镜。图1图2图3解析：根据上面的招数，将图1左边的光线延长后可以发现实际光线在里面，故应填凸透镜（如图2所示）；当然，按照实际光线将右边的光线延长结论是一致的（如图3所示）。例2.（2005年南通市中考题）图4所示是一束光通过一个透镜的情况，该透镜是___________透镜。解析：图4的光线已经画了（不管是正向延长还是反向延长都可以），显然实际光线在外面，因此应该是凹透镜。图4图5图6例3.如图5是光经过透镜前后的方向，则虚线框内的透镜应该是（）A.凸透镜B.凹透镜C.两者都可以D.两者都不行解析：将图5左边的光线延长，可以看到延长线在实际光线的里面（如图6所示），透镜起了发散作用，是凹透镜。点评：这种方法最大的好处是做例3这类题目不会出错。跟踪练习：1.（2005年广东省中考题）如图7画出了光线通过某一透镜前后的方向，请在图中虚线框内画出相应的透镜。图72.（2005年北京市海淀区中考题）根据图8中的入射光线和折射光线，在虚线框内画出适当类型的透镜。图8
