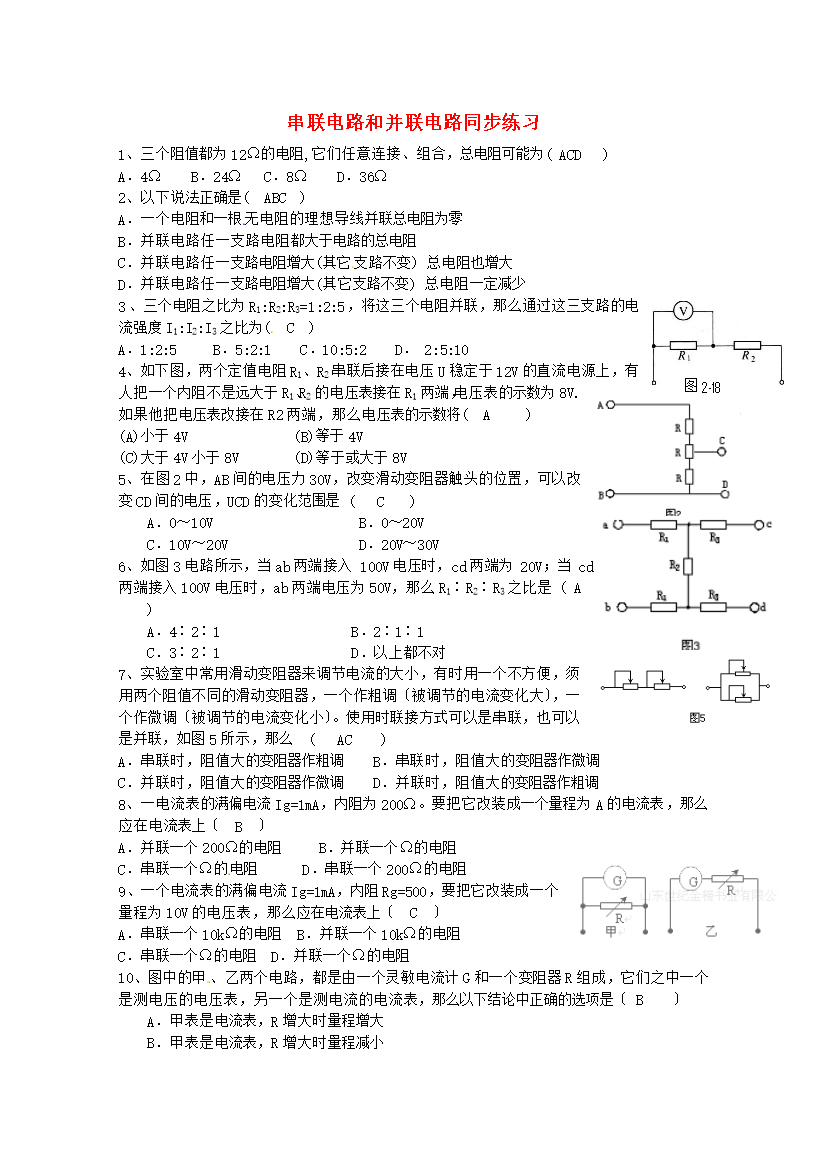

串联电路和并联电路同步练习.doc

串联电路和并联电路同步练习1、三个阻值都为12Ω的电阻,它们任意连接、组合，总电阻可能为(ACD)A．4ΩB．24ΩC．8ΩD．36Ω2、以下说法正确是(ABC)A．一个电阻和一根无电阻的理想导线并联总电阻为零B．并联电路任一支路电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其它支路不变)总电阻也增大D．并联电路任一支路电阻增大(其它支路不变)总电阻一定减少3、三个电阻之比为R1:R2:R3=1:2:5，将这三个电阻并联，那么通过这三支路的电流强度I1:I2:I3之比为(C)A．1:2:5B．5:2:1C．10:5:2D．2:5:10图2-184、如下图，两个定值电阻R1、R2串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8V.如果他把电压表改接在R2两端，那么电压表的示数将(A)(A)小于4V(B)等于4V(C)大于4V小于8V(D)等于或大于8V5、在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是(C)A．0～10VB．0～20VC．10V～20VD．20V～30V6、如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，那么R1∶R2∶R3之比是(A)A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对7、实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调〔被调节的电流变化大〕，一个作微调〔被调节的电流变化小〕。使用时联接方式可以是串联，也可以是并联，如图5所示，那么(AC)A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8、一电流表的满偏电流Ig=1mA，内阻为200Ω。要把它改装成一个量程为A的电流表，那么应在电流表上〔B〕A．并联一个200Ω的电阻B．并联一个Ω的电阻C．串联一个Ω的电阻D．串联一个200Ω的电阻9、一个电流表的满偏电流Ig=1mA，内阻Rg=500，要把它改装成一个量程为10V的电压表，那么应在电流表上〔C〕A．串联一个10kΩ的电阻B．并联一个10kΩ的电阻C．串联一个Ω的电阻D．并联一个Ω的电阻10、图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的选项是〔B〕A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对11〔〕〔1〕.图1是改装并校准电流表的电路图，表头a的量程为Ig=600内阻为Rg，A是标准电流表，要求改装后的电流表量程为I=60mA。完成以下填空。图1中分流电阻Rp的阻值为_______。在电表改装成后的某次校准测量中，a表的示数如图2所是，由此读出流过a电流表的电流为__12、一毫安表头满偏电流为9.90mA，内阻约为300Ω．要求将此毫安表头改装成量程为1A的电流表，其电路原理如下图．图中，A是量程为2A的标准电流表，R0为电阻箱，R为滑动变阻器，S为开关，E为电源．⑴完善以下实验步骤：①将虚线框内的实物图按电路原理图连线；②将滑动变阻器的滑动头调至端〔填“a〞或“b〞〕，电阻箱R0的阻值调至零；③合上开关；④调节滑动变阻器的滑动头，增大回路中的电流，使标准电流表读数为1A；⑤调节电阻箱R0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会〔填“增大〞、“减小〞或“不变〞〕；⑥屡次重复步骤④⑤，直至标准电流表的读数为，同时毫安表指针满偏．⑵答复以下问题：①在完成全部实验步骤后，电阻箱使用阻值的读数为3.1Ω，由此可知毫安表头的内阻为．②用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为A．③对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素：
