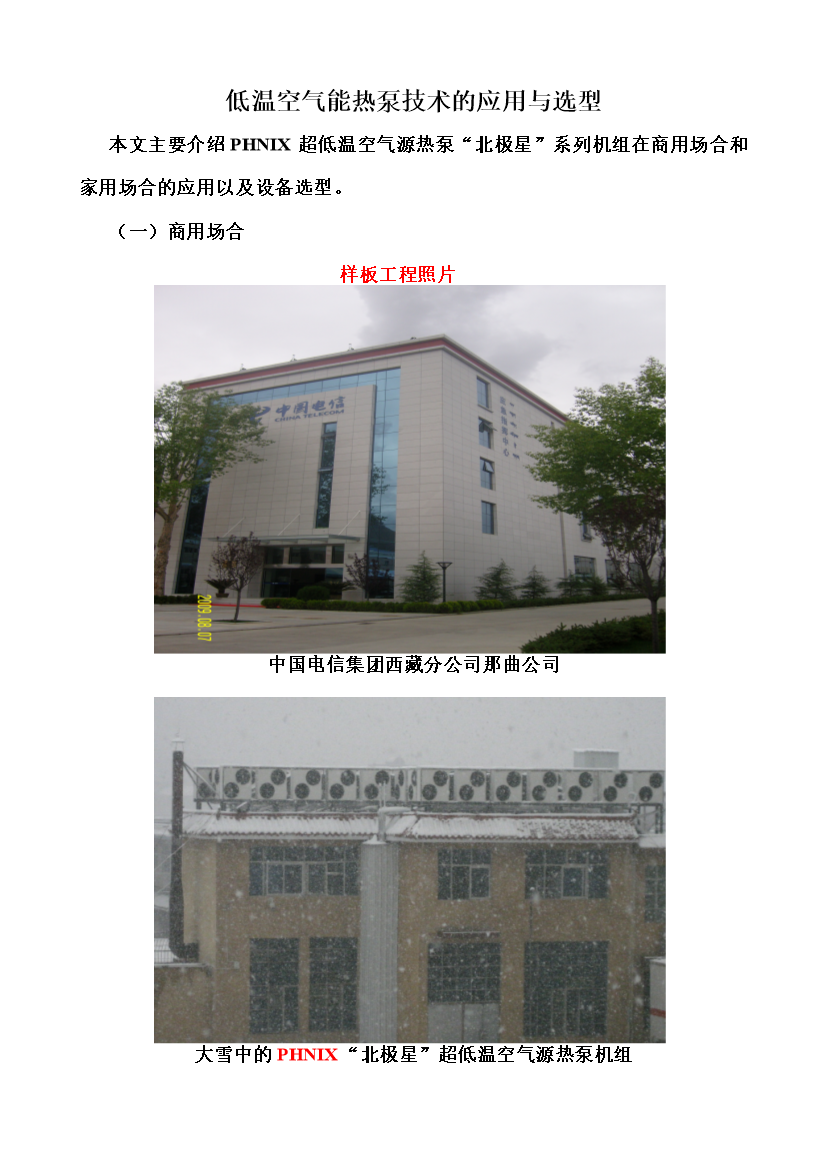

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第页共NUMPAGES6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页低温空气能热泵技术的应用与选型本文主要介绍PHNIX超低温空气源热泵“北极星”系列机组在商用场合和家用场合的应用以及设备选型。（一）商用场合样板工程照片中国电信集团西藏分公司那曲公司大雪中的PHNIX“北极星”超低温空气源热泵机组1、项目介绍：北极星系列PASRF250S-PS/PAXRW060*4共10台。本工程为中国电信集团西藏分公司那曲分公司，新建生产大楼以及6栋住宅楼需要做供暖，生产大楼供暖面积为6290m2，住宅楼供暖面积为3970m2。其中生产大楼需要一天24小时供暖，住宅楼每天供暖时间约为10小时，供暖采用超低温空气源热泵。本工程位于西藏自治区那曲地区，只考虑冬季取暖问题。采暖季节为每年的10月到次年的5月底，设计采用超低温空气源热泵供暖的时间为240天。2、当地气候说明：那曲地区海拔较高，热量不足，气候严寒干旱，含氧量仅为海平面的一半，藏北高原是西藏气候条件最恶劣的地区之一，是典型的亚寒带气候区。高寒缺氧，气候干燥，昼夜温差大，多大风天气，年平均气温为－0.9℃至－3.3℃，年相对湿度为48－51%，年均降雨量仅在100-200毫米之间,年日照时数为2852.6－2881.7小时，全年无绝对无霜期。3、工程特色采用PHNIX超低温空气源热泵“北极星”系列机组与太阳能集热板相结合的方式，高温热泵出水温度可以达到65度。室内末端全部采用暖气片换热。系统选用两个100吨的储能水箱，储存白天太阳能吸收的热量，以及北极星系列机组循环加热储能水箱，以提供24小时的采暖需求。PHNIX北极星系列的低环温、高水温、高能效的三大特点充分满足了本工程的各个方面苛刻的要求。（二）、家用场合1、家用“北极星”系统连接简图2、家用“北极星”综合节能解决方案3、“北极星”系列机组的参数表
