橡胶制品的基本生产工艺过程.doc

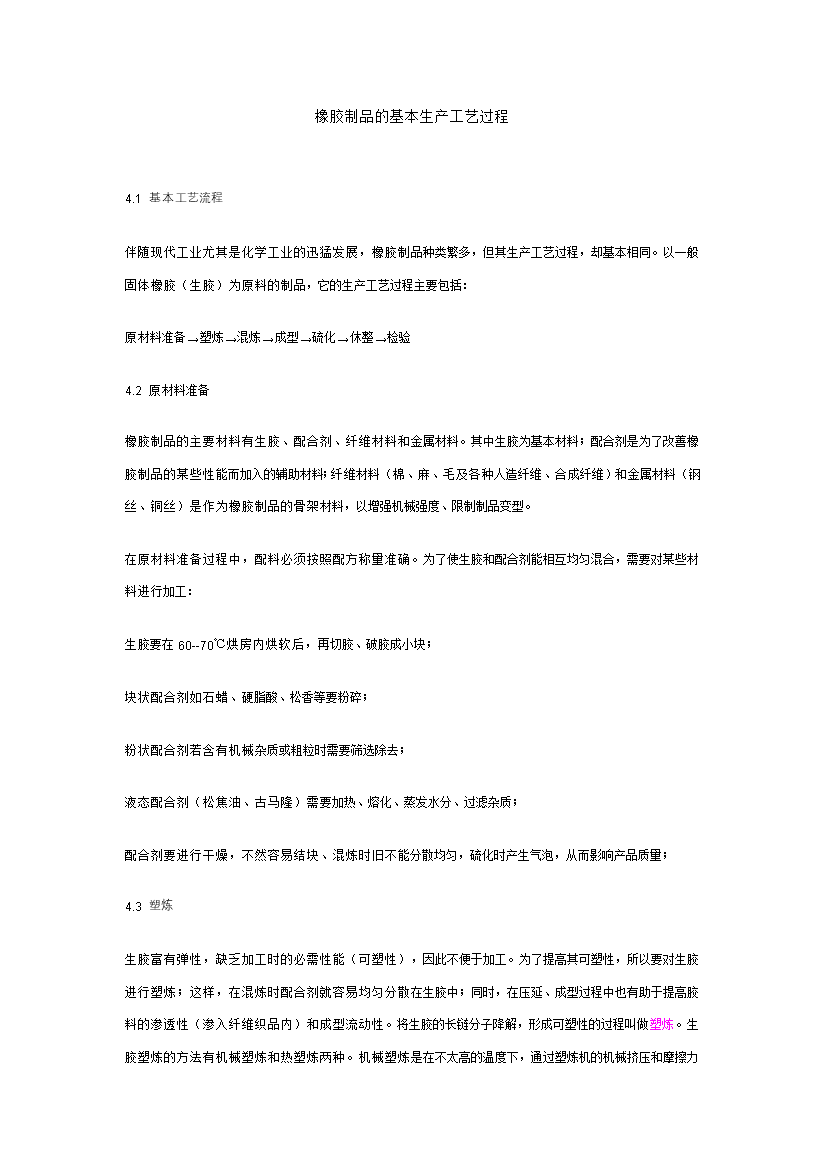

橡胶制品的基本生产工艺过程4.1基本工艺流程伴随现代工业尤其是化学工业的迅猛发展橡胶制品种类繁多但其生产工艺过程却基本相同。以一般固体橡胶（生胶）为原料的制品它的生产工艺过程主要包括：原材料准备→塑炼→混炼→成型→硫化→休整→检验4.2原材料准备橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料以增强机械强度、限制制品变型。在原材料准备过程中配料必须按照配方称量准确。为了使生胶和配合剂能相互均匀混合需要对某些材料进行加工：生胶要在60--70℃烘房内烘软后再切胶、破胶成小块；块状配合剂如石蜡、硬脂酸、松香等要粉碎；粉状配合剂若含有机械杂质或粗粒时需要筛选除去；液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质；配合剂要进行干燥不然容易结块、混炼时旧不能分散均匀硫化时产生气泡从而影响产品质量；4.3塑炼生胶富有弹性缺乏加工时的必需性能（可塑性）因此不便于加工。为了提高其可塑性所以要对生胶进行塑炼；这样在混炼时配合剂就容易均匀分散在生胶中；同时在压延、成型过程中也有助于提高胶料的渗透性（渗入纤维织品内）和成型流动性。将生胶的长链分子降解形成可塑性的过程叫做塑炼。生胶塑炼的方法有机械塑炼和热塑炼两种。机械塑炼是在不太高的温度下通过塑炼机的机械挤压和摩擦力的作用使长链橡胶分子降解变短由高弹性状态转变为可塑状态。热塑炼是向生胶中通入灼热的压缩空气在热和氧的作用下使长链分子降解变短从而获得可塑性。4.4混炼为了适应各种不同的使用条件、获得各种不同的性能也为了提高橡胶制品的性能和降低成本必须在生胶中加入不同的配合剂。混炼就是将塑炼后的生胶与配合剂混合、放在炼胶机中通过机械拌合作用使配合剂完全、均匀地分散在生胶中的一种过程。混炼是橡胶制品生产过程中的一道重要工序如果混合不均匀就不能充分发挥橡胶和配合剂的作用影响产品的使用性能。混炼后得到的胶料人们称为混炼胶它是制造各种橡胶制品的半成品材料俗称胶料通常均作为商品出售购买者可利用胶料直接加工成型、硫化制成所需要的橡胶制品。根据配方的不同混炼胶有一系列性能各异的不同牌号和品种提供选择。4.5成型在橡胶制品的生产过程中利用压延机或压出机预先制成形状各式各样、尺寸各不相同的工艺过程称之为成型。成型的方法有：压延成型适用于制造简单的片状、板状制品。它是将混炼胶通过压延机压制成一定形状、一定尺寸的胶片的方法叫压延成型。有些橡胶制品（如轮胎、胶布、胶管等）所用纺织纤维材料必须涂上一层薄胶（在纤维上涂胶也叫贴胶或擦胶）涂胶工序一般也在压延机上完成。纤维材料在压延前需要进行烘干和浸胶烘干的目的是为了减少纤维材料的含水量（以免水分蒸发起泡）和提高纤维材料的温度以保证压延工艺的质量。浸胶是挂胶前的必要工序目的是为了提高纤维材料与胶料的结合性能。压出成型用于较为复杂的橡胶制品象轮胎胎面、胶管、金属丝表面覆胶需要用压出成型的方法制造。它是把具有一定塑性的混炼胶放入到挤压机的料斗内在螺杆的挤压下通过各种各样的口型（也叫样板）进行连续造型的一种方法。。压出之前胶料必须进行预热使胶料柔软、易于挤出从而得到表面光滑、尺寸准确的橡胶制品。模压成型也可以用模压方法来制造某些形状复杂（如皮碗、密封圈）的橡胶制品借助成型的阴、阳模具将胶料放置在模具中加热成型。4.6硫化把塑性橡胶转化为弹性橡胶的过程叫做硫化它是将一定量的硫化剂（如硫磺、硫化促进剂等）加入到由生胶制成的半成品中（在硫化罐中进行）在规定的温度下加热、保温使生胶的线性分子间通过生成“硫桥”而相互交联成立体的网状结构从而使塑性的胶料变成具有高弹性的硫化胶。由于交联键主要是由硫磺组成所以称为“硫化”。随着合成橡胶的迅速发展现在硫化剂的品种很多除硫磺外还有有机多硫化物、过氧化物、金属氧化物等。因此凡是能使线状结构的塑性橡胶转化为立体网状结构的弹性橡胶的工艺过程都叫硫化凡能在橡胶材料中起“搭桥”作用的物质都称为“硫化剂”。硫化后的弹性橡胶叫硫化橡胶又叫软橡胶俗称“橡胶”。硫化是橡胶加工的一个最为重要的工艺过程各种橡胶制品必须经过硫化来获得理想的使用性能。未经硫化的橡胶在使用上是没有什么使用价值的但欠硫（硫化程度不够硫化时间不够未能达到最佳状态）和过硫（硫化时间超过、性能显著下降）都使橡胶性能下降。所以生产过程中一定要严格控制硫化时间以保证硫化后的橡胶制品具有最好的使用性能和最长久的使用寿命。4.7辅助措施为了达到使用性能还应在生产工艺中增加辅助措施：4.7.1增加强度——配用硬质碳黑掺用酚醛树脂；4.7.2增加耐磨性——配用硬质碳黑；4.7.3气密性要求高——少用挥发性高的
