一种相切圆式线圈及其制作方法.pdf

本发明涉及一种相切圆式线圈及其制作方法，包括线圈本体，所述线圈本体缠绕在变压器的长圆形铁芯上，所述线圈本体的横截面呈类椭圆形，该类椭圆形由两个小圆弧和两个大圆弧相切连接构成，所述小圆弧的半径小于大圆弧的半径，所述两个小圆弧分别位于铁芯左右两侧，所述小圆弧的圆心与铁芯的中心存在间隙，所述两个大圆弧分别位于铁芯上下两端，相邻的小圆弧和大圆弧的端部相切连接，以使整个类椭圆形的圆和圆弧顺滑过渡。本装置保留了长圆形线圈的优点，使变压器结构更加紧凑，降低了成本。

2023-11-22

10

581KB

一种屏蔽式线圈的制作方法.pdf

本发明公开了一种屏蔽式线圈的制作方法，计算正、反段一组线饼所需屏蔽线长度，剪切屏蔽线，包扎两端形成屏蔽头；反段线饼绕制：将工作导线绕制一个临时线饼，将临时线饼的最末一匝移置到支撑条上成为反向绕制线饼的内数第一匝，依次将其余线匝移置到第一匝线匝上去，在规定位置插入预制好的屏蔽线，预留正段的屏蔽线固定在外侧；正段绕制线饼：工作导线底位换位后绕至规定的匝数，在导线的内径侧插入屏蔽线继续绕制，完成正段线饼；按照设计要求绕制其它反段及正段的屏蔽单元，完成屏蔽式线圈的制作。本发明不需要焊接，避免了屏蔽线焊接缺陷，缩短

2023-11-06

10

314KB

一种拼接式空心杯线圈的制作方法.pdf

本发明公开了一种拼接式空心杯线圈的制作方法，属于电机线圈加工领域。包括有步骤：S1：制作六个菱形结构的线圈配件，并对线圈配件进行头尾线点胶、浸锡；S2：将线圈配件放在成型治具上挤压成左右两侧向上弯曲的弧形结构；S3：将S2中挤压后六个线圈配件依次组装拼接成半成品的空心杯线圈，并通过点胶固定；S4：将S3中半成品的空心杯线圈放入整型夹具中调整内径和外径的尺寸，得到成品的空心杯线圈。本发明的优势在于，相比于现有技术：首先，本发明的制作方法，能够制作出空心杯线圈，定子绕组无需铁芯，能够减少电机的尺寸，实现电机的

2023-06-14

10

388KB

线圈组件及其制作方法.pdf

一种线圈组件的制作方法，包括：一形成步骤、一摆设步骤以及一包覆步骤，形成步骤形成彼此连接的一第一线圈与一第二线圈，第一线圈位在所述第二线圈内侧；摆设步骤将第一线圈的一尾端线段部分的沿第二线圈的一末圈线段的轮廓摆设在末圈线段上；包覆步骤包覆第一线圈与第二线圈。因此，内侧线圈的尾端线段与外侧线圈的重迭面积增加，使得线圈绝缘层较不容易脱落或破损，进而提升线圈组件的耐用度及使用寿命。

2023-10-19

10

518KB

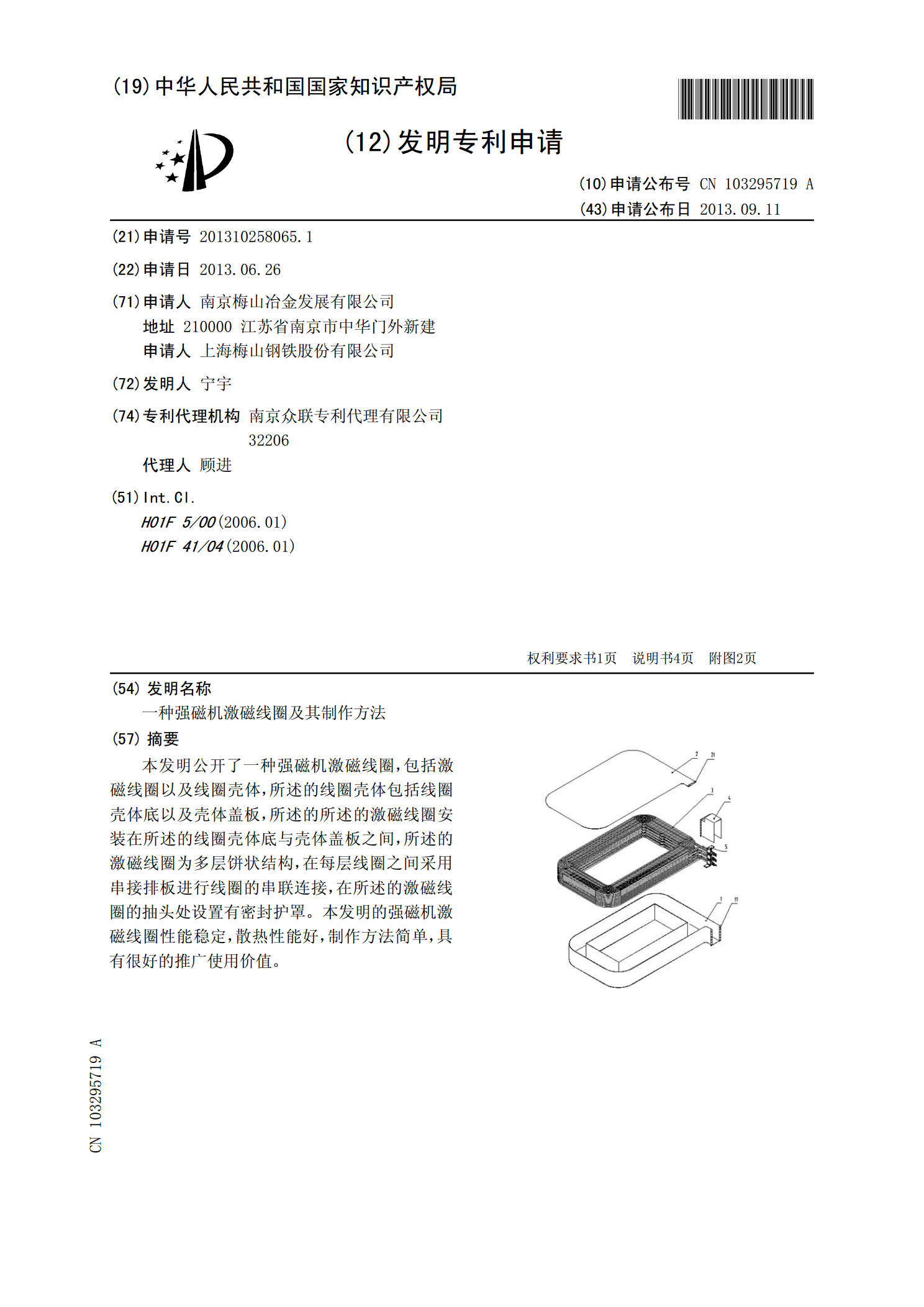

一种强磁机激磁线圈及其制作方法.pdf

本发明公开了一种强磁机激磁线圈，包括激磁线圈以及线圈壳体，所述的线圈壳体包括线圈壳体底以及壳体盖板，所述的所述的激磁线圈安装在所述的线圈壳体底与壳体盖板之间，所述的激磁线圈为多层饼状结构，在每层线圈之间采用串接排板进行线圈的串联连接，在所述的激磁线圈的抽头处设置有密封护罩。本发明的强磁机激磁线圈性能稳定，散热性能好，制作方法简单，具有很好的推广使用价值。

2023-06-25

10

472KB
