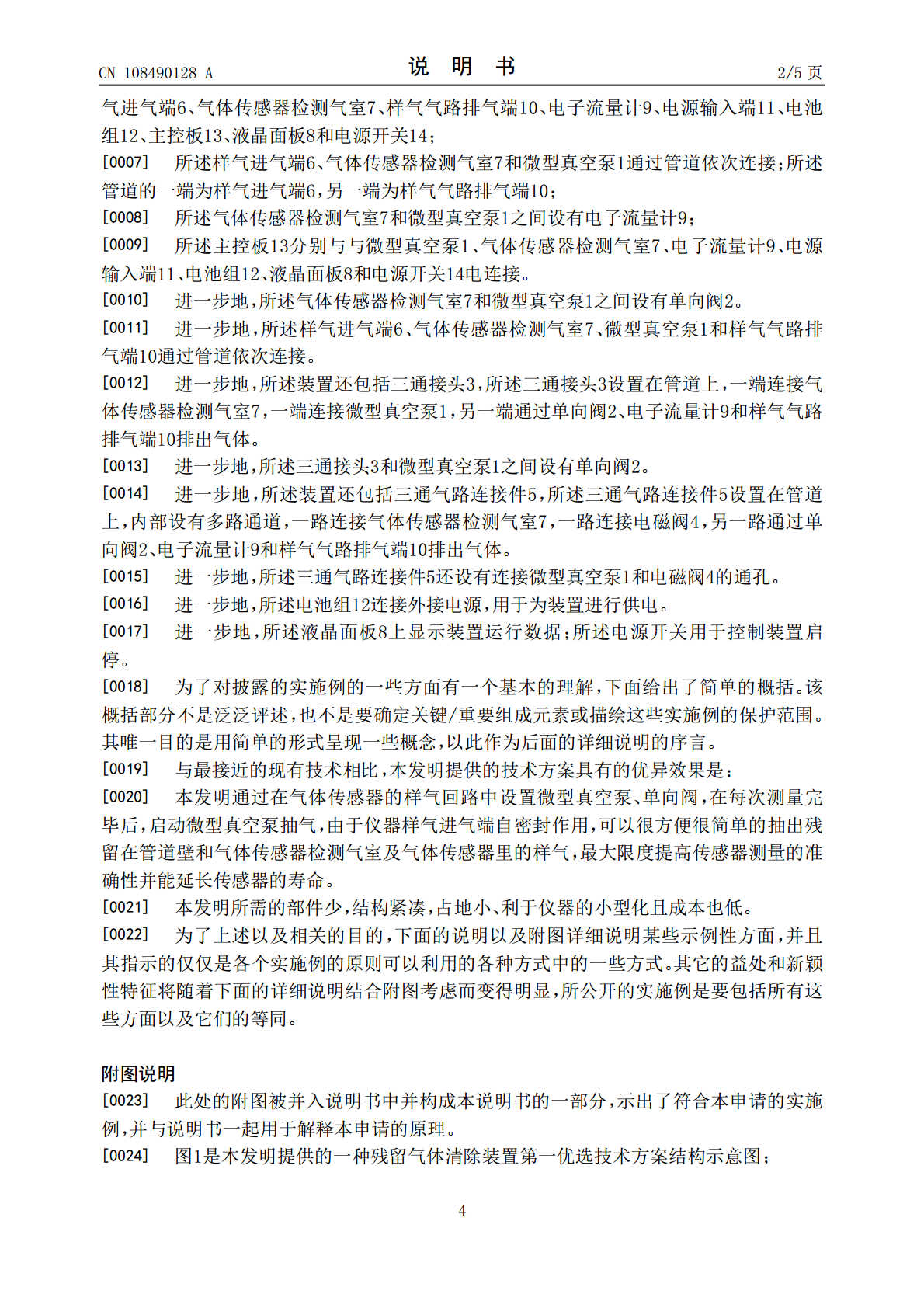

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108490128A(43)申请公布日2018.09.04(21)申请号201810235967.6(22)申请日2018.03.21(71)申请人杨斌地址610000四川省成都市成华区府青路东六街6号57栋2单元6楼25号(72)发明人杨斌(74)专利代理机构北京金蓄专利代理有限公司11544代理人洪涛(51)Int.Cl.G01N33/00(2006.01)F17D3/01(2006.01)F17D1/02(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种残留气体清除装置(57)摘要本发明提供一种残留气体清除装置，装置包括微型真空泵1、样气进气端6、气体传感器检测气室7、样气气路排气端10、电子流量计9、电源输入端11、电池组12、主控板13、液晶面板8和电源开关14；样气进气端6、气体传感器检测气室7和微型真空泵1通过管道依次连接；主控板13分别与微型真空泵1、气体传感器检测气室7、电子流量计9、电源输入端11、电池组12、液晶面板8和电源开关14电连接。本发明通过在气体传感器的样气回路中设置微型真空泵、单向阀，在每次测量完毕后，启动微型真空泵抽气，由于仪器样气进气端自密封作用，可以很方便很简单的抽出残留在管道壁和气体传感器检测气室及气体传感器里的样气。CN108490128ACN108490128A权利要求书1/1页1.一种残留气体清除装置，其特征在于，所述装置包括微型真空泵(1)、样气进气端(6)、气体传感器检测气室(7)、样气气路排气端(10)、电子流量计(9)、电源输入端(11)、电池组(12)、主控板(13)、液晶面板(8)和电源开关(14)；所述样气进气端(6)、气体传感器检测气室(7)和微型真空泵(1)通过管道依次连接；所述管道的一端为样气进气端(6)，另一端为样气气路排气端(10)；所述气体传感器检测气室(7)和微型真空泵(1)之间设有电子流量计(9)；所述主控板(13)分别与与微型真空泵(1)、气体传感器检测气室(7)、电子流量计(9)、电源输入端(11)、电池组(12)、液晶面板(8)和电源开关(14)电连接。2.如权利要求1所述的一种残留气体清除装置，其特征在于，所述气体传感器检测气室(7)和微型真空泵(1)之间设有单向阀(2)。3.如权利要求1所述的一种残留气体清除装置，其特征在于，所述样气进气端(6)、气体传感器检测气室(7)、微型真空泵(1)和样气气路排气端(10)通过管道依次连接。4.如权利要求1所述的一种残留气体清除装置，其特征在于，所述装置还包括三通接头(3)，所述三通接头(3)设置在管道上，一端连接气体传感器检测气室(7)，一端连接微型真空泵(1)，另一端通过单向阀(2)、电子流量计(9)和样气气路排气端(10)排出气体。5.如权利要求4所述的一种残留气体清除装置，其特征在于，所述三通接头(3)和微型真空泵(1)之间设有单向阀(2)。6.如权利要求1所述的一种残留气体清除装置，其特征在于，所述装置还包括三通气路连接件(5)，所述三通气路连接件(5)设置在管道上，内部设有多路通道，一路连接气体传感器检测气室(7)，一路连接电磁阀(4)，另一路通过单向阀(2)、电子流量计(9)和样气气路排气端(10)排出气体。7.如权利要求6所述的一种残留气体清除装置，其特征在于，所述三通气路连接件(5)还设有连接微型真空泵(1)和电磁阀(4)的通孔。8.如权利要求1所述的一种残留气体清除装置，其特征在于，所述电池组(12)连接外接电源，用于为装置进行供电。9.如权利要求1所述的一种残留气体清除装置，其特征在于，所述液晶面板(8)上显示装置运行数据；所述电源开关用于控制装置启停。2CN108490128A说明书1/5页一种残留气体清除装置技术领域[0001]本发明涉及一种气体清除技术，具体涉及一种残留气体清除装置。背景技术[0002]在地球表面气体无处不在，除维系人类和生态系统生存的常见空气成分外，还存在若干有污染性、燃烧性、爆炸性、腐蚀性、毒害性等有害气体成分。工业生产中对气体分析大都采用仪器分析的方法。例如直接电位分析法，是在电位分析中构成电池的两个电极，其中一个电极的电位随待测离子的浓度的变化而变化，能指示待测离子的活度，成为指示电极。另一个电极的电位则不受试液组成的变化的影响，具有恒定的数字，称为参比电极。当指示电极和参比电极共同浸入试液中构成一个自发电池时，通过测定电池的电动势，可以求得待测离子的活度。气敏电极就是根据这个原理测量溶液中的气体的含量，它由微多孔性气体渗透膜、参比和指示电极及电解液等固定在一个密闭基座上形成，被测气体是通过气体渗透膜通过扩散进入指示电极，并与其发生氧化或还原反应，而影响
