一种防堵风管机接水盘.pdf
2023-11-16
10金币
607KB
8页
一只****懿呀
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种防堵风管机接水盘.pdf
本发明属于风管机空调领域，具体涉及一种防堵风管机接水盘,包括水泵组件、接水槽、连接片、排水口、格栅网，接水槽截面为长条矩形，所述接水槽底面沿宽度方向与水平面呈10—20度倾角，前侧高，后侧低；排水口，位于接水槽侧面底部，接水口与通向外部的排水管相接；水泵组件位于所述接水槽后部中心，水泵组件与两个所述排水口相连，格栅网有多个密集小孔，格栅网与所述接水槽内部截面大小相同，所述格栅网为水泵组件留有缺口，所述格栅网设置在接水槽中上部，格栅网材料为聚酯、橡胶、铝合金中的一种，格栅网通过多个卡扣嵌在接水槽侧面内壁上，
2023-11-16
10
607KB
一种风管机接水盘限位卡板及风管机.pdf
本发明公开了一种风管机接水盘限位卡板，其包括横梁；横梁的纵截面为U型,包括第一槽壁、第二槽壁；沿第一槽壁的边缘设置有向外延伸且垂直于第一槽壁的第一承接部和第二承接部；第一承接部位于横梁的两端，第二承接部位于横梁的中部，且其之间设置有间隔区域；第一承接部和第二承接部用于承接接水盘的底部；在间隔区域设置有沿第一槽壁向上的限位部，其抵靠于接水盘的左右侧板上，用于接水盘左右限位；沿第一承接部的端部边缘设置有竖直向上的翻边，其抵靠于接水盘的前后侧板上，用于接水盘前后限位。风管机包括两个风管机接水盘限位卡板，分别配置
2023-08-15
10
327KB
接水盘和风管机.pdf
本申请提供一种接水盘和风管机。该接水盘包括底盘(1),底盘(1)上设置有集水槽(2),集水槽(2)在外周侧沿周向设置有阻挡结构,阻挡结构能够在水流从集水槽(2)的外周侧流向集水槽(2)时,对水内的杂质进行阻挡。根据本申请的接水盘,能够有效避免风管机排水过程中杂质汇集所导致的排水不畅、漏水等问题。
2023-05-09
10
491KB
接水盘结构及风管机.pdf
本发明涉及空调技术领域，具体涉及一种接水盘结构及风管机。本发明所述接水盘结构，包括第一接水盘和第二接水盘，所述第一接水盘至少部分位于所述第二接水盘下方，所述第一接水盘用于承接所述第二接水盘排出的水。相对于传统的接水盘的设置方式，本发明通过所述第二接水盘承接冷凝水并对冷凝水进行缓冲，冷凝水中携带的灰尘和杂物部分遗留在所述第二接水盘上，所述第一接水盘堵塞的可能性小，在对所述接水盘结构进行清洗时，只需要对所述第二接水盘进行清洗即可，所述第一接水盘能够继续实现所述第一接水盘本身所具有的接水或者支撑功能，降低了所述
2023-11-07
10
1KB

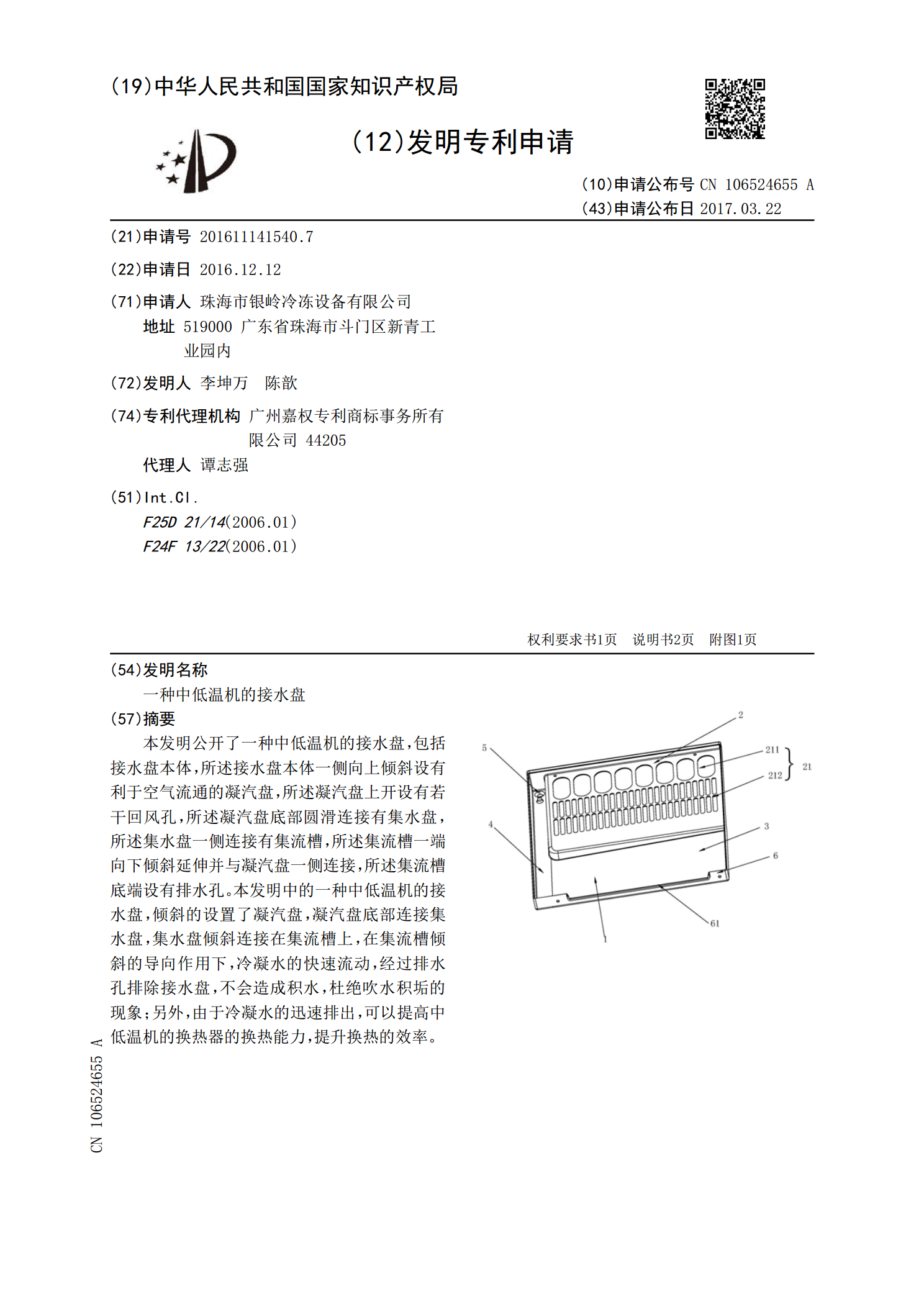

一种中低温机的接水盘.pdf
本发明公开了一种中低温机的接水盘，包括接水盘本体，所述接水盘本体一侧向上倾斜设有利于空气流通的凝汽盘，所述凝汽盘上开设有若干回风孔，所述凝汽盘底部圆滑连接有集水盘，所述集水盘一侧连接有集流槽，所述集流槽一端向下倾斜延伸并与凝汽盘一侧连接，所述集流槽底端设有排水孔。本发明中的一种中低温机的接水盘，倾斜的设置了凝汽盘，凝汽盘底部连接集水盘，集水盘倾斜连接在集流槽上，在集流槽倾斜的导向作用下，冷凝水的快速流动，经过排水孔排除接水盘，不会造成积水，杜绝吹水积垢的现象；另外，由于冷凝水的迅速排出，可以提高中低温机的
2023-06-26
10
419KB
