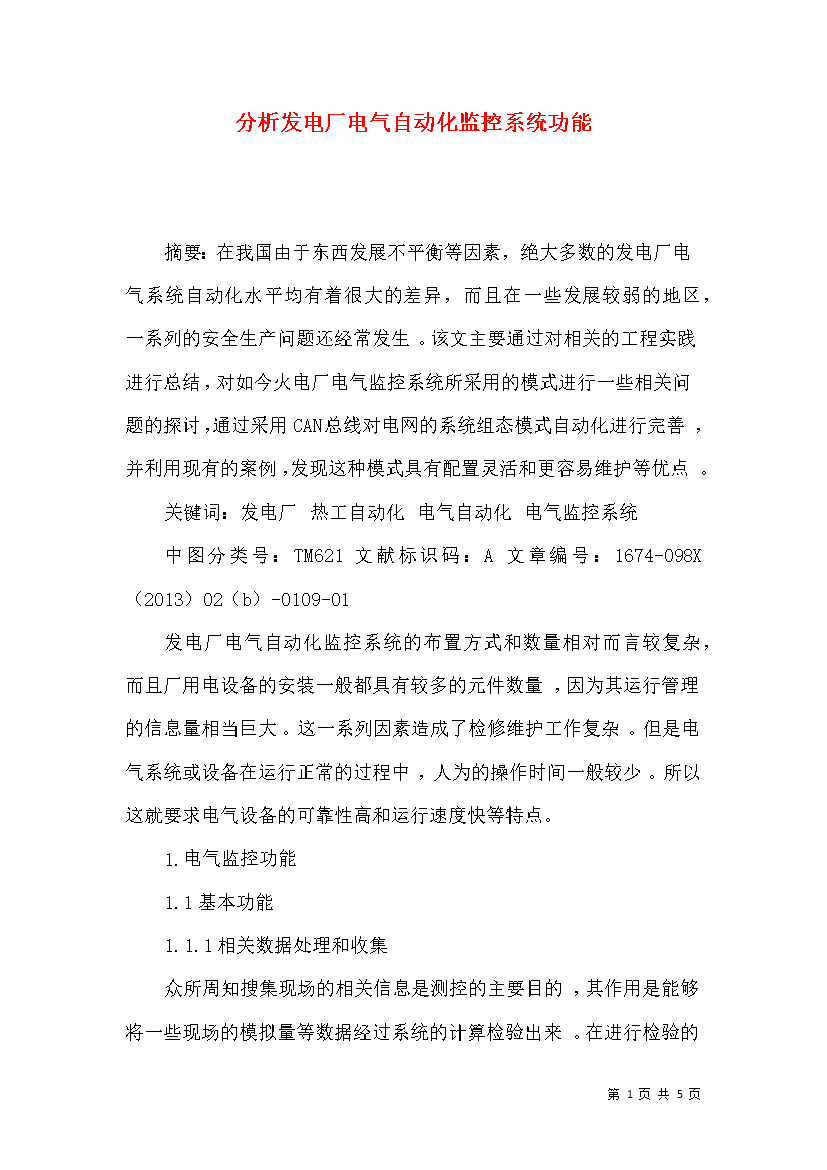

分析发电厂电气自动化监控系统功能.docx

分析发电厂电气自动化监控系统功能摘要：在我国由于东西发展不平衡等因素绝大多数的发电厂电气系统自动化水平均有着很大的差异而且在一些发展较弱的地区一系列的安全生产问题还经常发生。该文主要通过对相关的工程实践进行总结对如今火电厂电气监控系统所采用的模式进行一些相关问题的探讨通过采用CAN总线对电网的系统组态模式自动化进行完善并利用现有的案例发现这种模式具有配置灵活和更容易维护等优点。关键词：发电厂热工自动化电气自动化电气监控系统中图分类号：TM621文献标识码：A文章编号：1674-098X（2013）02（b）-0109-01发电厂电气自动化监控系统的布置方式和数量相对而言较复杂而且厂用电设备的安装一般都具有较多的元件数量因为其运行管理的信息量相当巨大。这一系列因素造成了检修维护工作复杂。但是电气系统或设备在运行正常的过程中人为的操作时间一般较少。所以这就要求电气设备的可靠性高和运行速度快等特点。1.电气监控功能1.1基本功能1.1.1相关数据处理和收集众所周知搜集现场的相关信息是测控的主要目的其作用是能够将一些现场的模拟量等数据经过系统的计算检验出来。在进行检验的过程中还能够对一些相关的预处理数据进行合理性的校正有利于对其重要数据进行整理。一般情况下在对模拟量等信号类型进行采集的过程中对电流、有功功率、无功功率等因数也能够同时进行测定。脉冲量通常是指的有功电能和无功电能状态量则由信号断路器、继电保护等装置组成的其主要作用是对一些电力系统的不利状态进行报警当然其信号的监视功能也包含其中。1.1.2画面显示画面显示的主要作用是将所有的模拟量、相关计算量以及隔离开关、断路器等在同一屏幕上显示出来当然实际挂牌检修状态也在其显示的行列。1.1.3监视报警功能监视报警功能能够让工作人员将电站的全部设备运行信息实质的显示出来包括设备参数、系统运行状态和操作指令等重要信息。与此同时还能够将系统的实时信息通过结合画面显示功能显示出来。例如发电厂的模拟量发生越限状况其监视报警功能能够自动将越限对象名称、编号、越限参数值、越限时间等重要数据显示出来并进行打印还能够自动的对越限次数进行计算。事故报警和预告报警是监视报警功能进行报警的两种形式通常利用不同信号灯的颜色来进行区分。1.1.4操作控制操作控制的方式主要有两级控制、就地控制、上位机或DCS控制这四种控制方式。其中就地控制、上位机和DCS控制方式相比两级控制其技术更为完善统称为操作命令的优先级能够确保控制系统的一致性和安全性加大发电厂安全生产的力度。1.1.5事件次序记录发电站的一些重要设备一旦发生事故对其主要信息及时的显示出来是非常重要的与此同时对其进行相关的记录也是一项重要的工作。将安全自动装置和断路器的信号名称、编号、动作时间、动作性质及信号状态等按正确的时间顺序记录下来并打印有利于对事故起因进行分析进而得出相应的解决办法预防下一次相同事故的发生。1.2高级管理1.2.1电气设施管理保护和自动管理装置的台帐、档案、维修记录等均为电气设施的管理范围。以如今的技术做到电气主站系统及时的记录设备的动作、运行等情况并自动被传至MIS系统。1.2.2故障事件管理一般故障事件的管理要做到可以自动记录所有的相关信息并做一些简单必要的分析确定故障发生的主要原因这对如何防范事故不会再次发生具有十分重要的意义。2.系统的组态模式及构建2.1组态模式2.1.1集中监控集中监控这种方法的好处就是能够最大限度的保护控制器该系统的设计相对而言较为简单。然而由于主要集中监控在一个焦点上各种功能的系统特征无法很好的发挥出来所以该处理器的任务将太重影响处理速度。将所有的电气设备都插入显示器也能够将被监视对象的数量大量增加这也将使控制区域增加。2.1.2远程监控与集中监控相比远程监控对安装成本所需的费用更少而且通过使用电缆能够让控制区的配置更灵活和可靠性更高。但是缺点是现场总线的通信速度比较慢近年来电厂电业务大大增加所以这种监测方法只适用于电厂机组系统。2.1.3现场总线监控变电站综合自动化系统已被广泛使用积累了丰富的经验此技术的信息传输速度也越来越快加大了自动化电气设备的发展。现场总线监测系统设计更具有针对性能够根据设计的不同时间间隔同时运行多种不同的功能。这种方法的优点是可以减少大量的隔离设备如模拟卡部分。电气设备的智能监控还可以实现本地安装和监控系统通信线路自动连接可以节省大量的现场总线的控制这种方式是计算
