一种对线性调频脉冲压缩雷达的自适应干扰方法.pdf

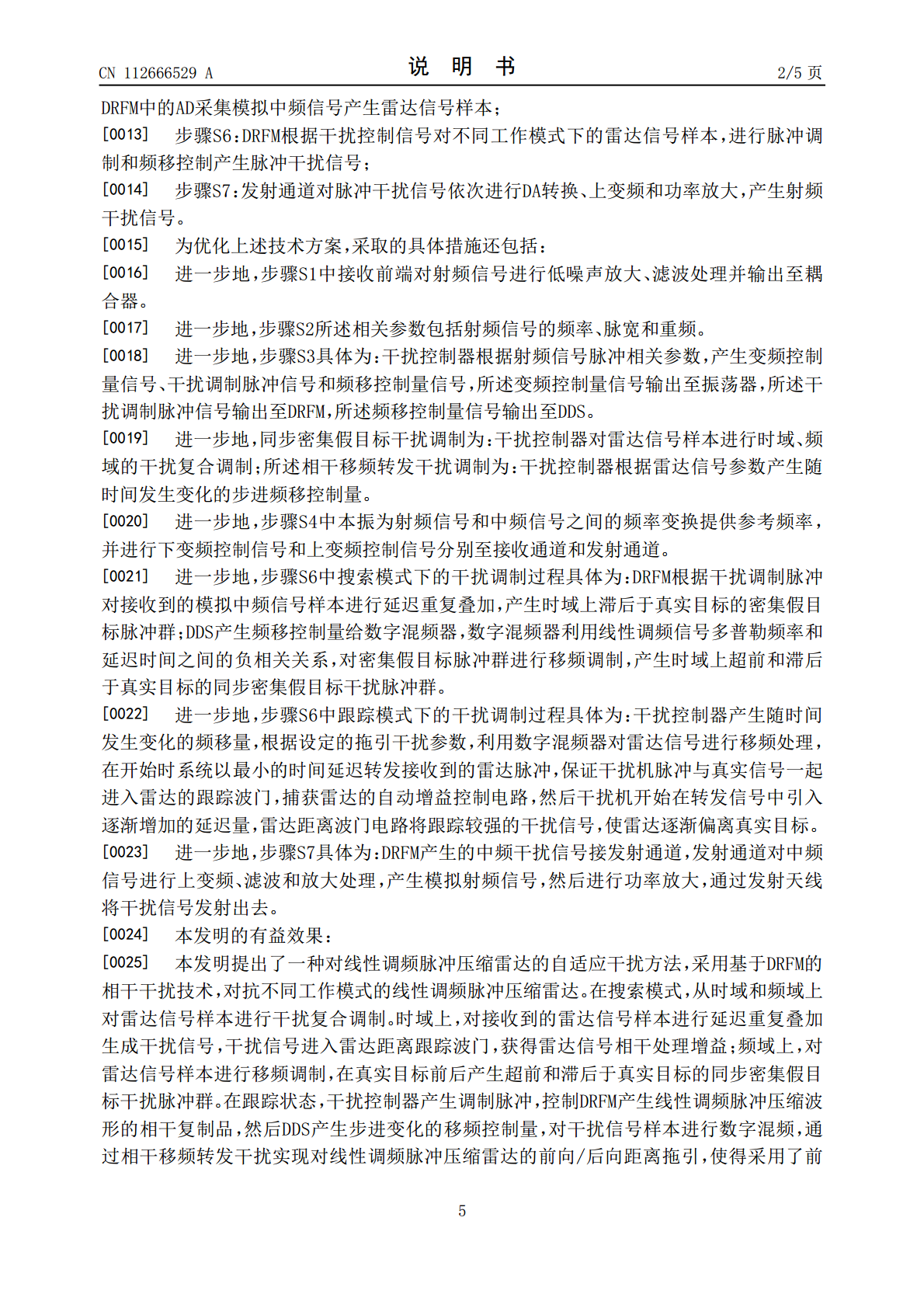

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112666529A(43)申请公布日2021.04.16(21)申请号202011401204.8(22)申请日2020.12.04(71)申请人南京工程学院地址211167江苏省南京市江宁科学园弘景大道1号(72)发明人杨会军程啟华何锡点盛云龙黄启量刘庆云(74)专利代理机构南京钟山专利代理有限公司32252代理人徐燕(51)Int.Cl.G01S7/38(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种对线性调频脉冲压缩雷达的自适应干扰方法(57)摘要本发明公开了一种对线性调频脉冲压缩雷达的自适应干扰方法，该方法根据脉冲压缩雷达的工作模式自适应产生干扰信号。当雷达工作在搜索模式，采用同步密集假目标干扰样式，从时域和频域上对雷达信号样本进行干扰复合调制。时域上，对接收到的雷达信号样本进行延迟重复叠加，以产生时域上密集的假目标信号；频域上，利用线性调频信号多普勒频率和延迟时间之间的负相关关系，对雷达信号样本进行数字移频调制，产生时域上超前和滞后于真实目标的同步密集假目标干扰脉冲群。当雷达工作在跟踪模式，采用相干移频转发干扰样式，根据雷达信号参数产生步进频移控制量，实现前向/后向距离拖引干扰，适用于重频固定、重频参差和重频抖动等多种情况。CN112666529ACN112666529A权利要求书1/2页1.一种对线性调频脉冲压缩雷达的自适应干扰方法，其特征在于，包括如下步骤：步骤S1：将雷达辐射的射频信号经接收前端进入耦合器，分成主信号和耦合信号两路射频信号，所述主信号输出至接收通道，所述耦合信号输出至单比特接收机；步骤S2：单比特接收机根据耦合信号侦察获取雷达射频信号频率，提取射频信号脉冲相关参数，确定雷达工作模式，所述雷达工作模式包括搜索模式和跟踪模式；步骤S3：干扰控制器根据相关参数进行搜索模式下的同步密集假目标干扰调制和跟踪模式下的相干移频转发干扰调制，产生干扰控制信号分别至振荡器、DRFM和DDS；步骤S4：本振产生下变频控制信号和上变频控制信号分别至接收通道和发射通道；步骤S5：接收通道将主信号进行下变频处理产生模拟中频信号并输出至DRFM，DRFM中的AD采集模拟中频信号产生雷达信号样本；步骤S6：DRFM根据干扰控制信号对不同工作模式下的雷达信号样本，进行脉冲调制和频移控制产生脉冲干扰信号；步骤S7：发射通道对脉冲干扰信号依次进行DA转换、上变频和功率放大，产生射频干扰信号。2.根据权利要求1所述的一种对线性调频脉冲压缩雷达的自适应干扰方法，其特征在于，步骤S1中接收前端对射频信号进行低噪声放大、滤波处理并输出至耦合器。3.根据权利要求2所述的一种对线性调频脉冲压缩雷达的自适应干扰方法，其特征在于，步骤S2所述相关参数包括射频信号的频率、脉宽和重频。4.根据权利要求3所述的一种对线性调频脉冲压缩雷达的自适应干扰方法，其特征在于，步骤S3具体为：干扰控制器根据射频信号脉冲相关参数，产生变频控制量信号、干扰调制脉冲信号和频移控制量信号，所述变频控制量信号输出至振荡器，所述干扰调制脉冲信号输出至DRFM，所述频移控制量信号输出至DDS。5.根据权利要求4所述的一种对线性调频脉冲压缩雷达的自适应干扰方法，其特征在于：所述同步密集假目标干扰调制为：干扰控制器对雷达信号样本进行时域、频域的干扰复合调制；所述相干移频转发干扰调制为：干扰控制器根据雷达信号参数产生随时间发生变化的步进频移控制量。6.根据权利要求5所述的一种对线性调频脉冲压缩雷达的自适应干扰方法，其特征在于：所述步骤S4中本振为射频信号和中频信号之间的频率变换提供参考频率，并进行下变频控制信号和上变频控制信号分别至接收通道和发射通道。7.根据权利要求6所述的一种对线性调频脉冲压缩雷达的自适应干扰方法，其特征在于，步骤S6中搜索模式下的干扰调制过程具体为：DRFM根据干扰调制脉冲对接收到的模拟中频信号样本进行延迟重复叠加，产生时域上滞后于真实目标的密集假目标脉冲群；DDS产生频移控制量给数字混频器，数字混频器利用线性调频信号多普勒频率和延迟时间之间的负相关关系，对密集假目标脉冲群进行移频调制，产生时域上超前和滞后于真实目标的同步密集假目标干扰脉冲群。8.根据权利要求6所述的一种对线性调频脉冲压缩雷达的自适应干扰方法，其特征在于，步骤S6中跟踪模式下的干扰调制过程具体为：干扰控制器产生随时间发生变化的频移量，根据设定的拖引干扰参数，利用数字混频器对雷达信号进行移频处理，在开始时系统以最小的时间延迟转发接收到的雷达脉冲，保证干扰机脉冲与真实信号一起进入雷达的跟踪2CN112666529A权利要求书2/2页波门，捕获雷达的自动增益控制电路，然后干扰机开始在转发信号中引入逐渐
