砂轮锯夹紧机构.pdf

本发明涉及一种砂轮锯夹紧机构，主要实现钢坯的锯切夹紧。包括底座(8)、水平夹紧油缸(1)、水平推料支架(5)、水平线性导轨(7)、垂直夹紧油缸(4)、垂直压料支架(2)、垂直线性导轨(3)和挡块(6)，水平夹紧油缸(1)设置于底座(8)上部前后两侧，水平线性导轨(7)设置于底座(8)上部前后两侧，水平推料支架(5)设置于所述二件水平线性导轨(7)上，并分别与所述二件水平夹紧油缸(1)的活塞杆铰接，垂直夹紧油缸(4)设置于底座(8)下部前后两侧，垂直线性导轨(3)设置于底座(8)下部前后两侧，垂直压料支架(

2023-10-22

10

317KB

砂轮锯进给机构.pdf

本发明涉及一种砂轮锯进给机构，它包括机架(1)，所述机架(1)上设置有前后两个轴承座(2)，前后两个轴承座(2)之间穿装有传动丝杆(3)，所述传动丝杆(3)一段连接设置有伺服电机(4)，所述传动丝杆(3)左右两侧设置有滑动导轨(5)，左右两个滑动导轨(5)之间设置有进给平台(6)，所述进给平台(6)底部设置有连接座(7)，所述连接座(7)与传动丝杆(3)相配合。本发明一种砂轮锯进给机构，它采用伺服电机和传动丝杆取代原先的液压油缸，其调速范围广，传动平稳，并且增加了平衡气缸，能够提高了锯片进给的稳定性，大大

2023-08-31

10

508KB

用于管道线锯的定位夹紧机构.pdf

本发明公开一种用于管道线锯的定位夹紧机构，包括支撑框架和夹持机构，夹持机构包括前夹板、后夹板、左夹爪、右夹爪和安装于前夹板、后夹板之间左、右气缸，左夹爪、右夹爪各自的中心分别由前夹板、后夹板各自的左端、右端夹持活动连接，此左夹爪、右夹爪各自的上端分别与左、右气缸的顶杆连接；支撑框架固定于后夹板上，此支撑框架上设置有导杆和一端具有驱动齿轮的丝杠，固定于所述框架本体上的丝杠螺母和滑块分别嵌入支撑框架的丝杠和导杆上，一固定于支撑框架上的驱动马达通过传动齿轮连接到位于丝杠的驱动齿轮上。本发明实现绳锯机在管道上定位

2023-10-12

10

502KB

一种砂轮锯摆动机构.pdf

本发明涉及一种砂轮锯摆动机构，它包括滑座(1)，所述滑座(1)上设置有左右两个支撑座(2)，左右两个支撑座(2)之间穿装有摆动轴(3)，所述摆动轴(3)上有摆动支架(4)，其中一个支撑座(2)外侧设置有外罩(6)，所述摆动轴(3)一端设置有内齿法兰盘(9)，所述内齿法兰盘(9)上设置有内齿轮(10)，所述外罩(6)外侧上部设置有轴承座(11)，所述轴承座(11)上穿装有齿轮轴(12)，所述齿轮轴(12)内端设置有小齿轮(13)，所述小齿轮(13)与内齿轮(10)相配合，所述轴承座(11)外侧设置有转角编码

2023-08-27

10

471KB

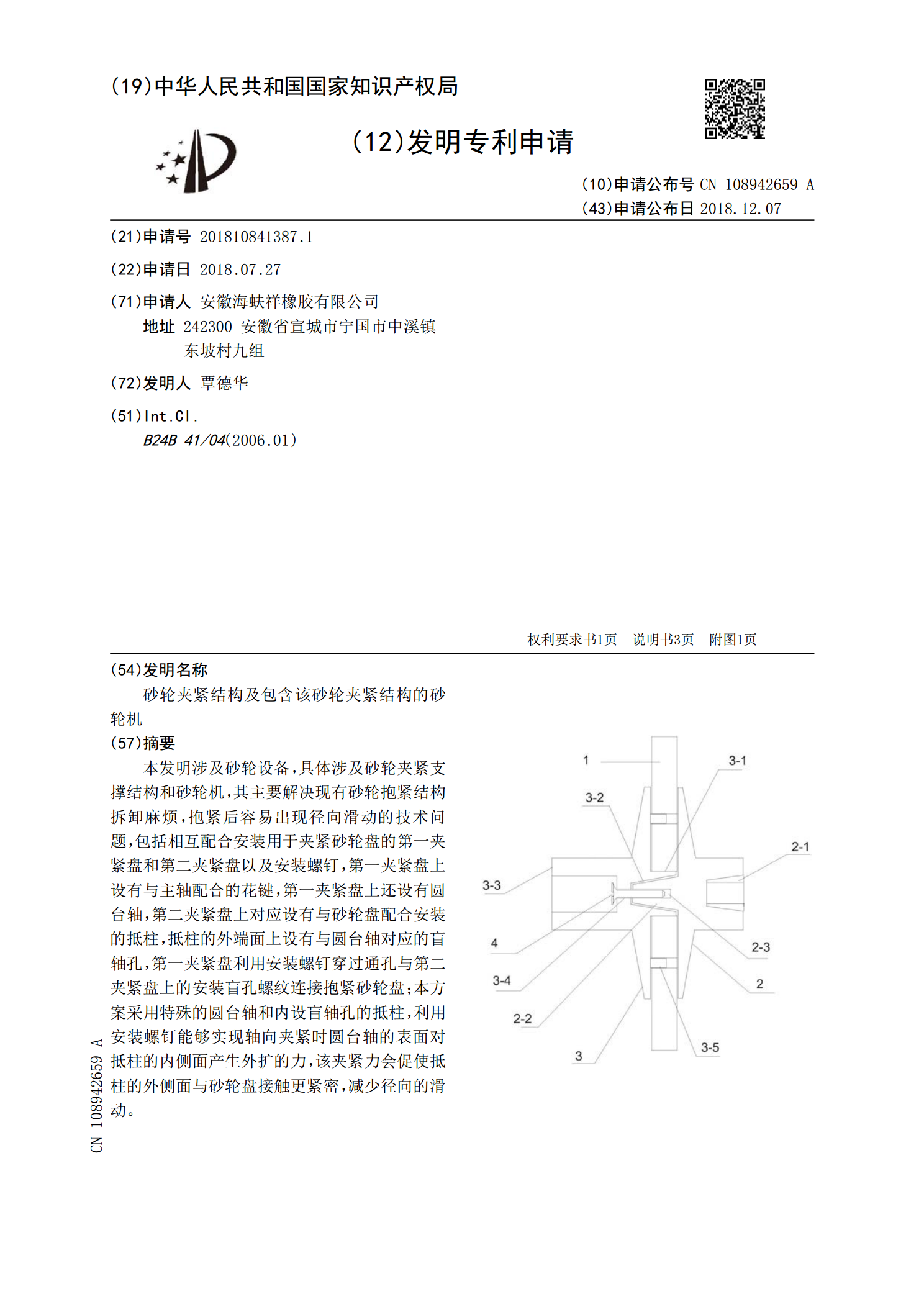

砂轮夹紧结构及包含该砂轮夹紧结构的砂轮机.pdf

本发明涉及砂轮设备，具体涉及砂轮夹紧支撑结构和砂轮机，其主要解决现有砂轮抱紧结构拆卸麻烦，抱紧后容易出现径向滑动的技术问题，包括相互配合安装用于夹紧砂轮盘的第一夹紧盘和第二夹紧盘以及安装螺钉，第一夹紧盘上设有与主轴配合的花键，第一夹紧盘上还设有圆台轴，第二夹紧盘上对应设有与砂轮盘配合安装的抵柱，抵柱的外端面上设有与圆台轴对应的盲轴孔，第一夹紧盘利用安装螺钉穿过通孔与第二夹紧盘上的安装盲孔螺纹连接抱紧砂轮盘；本方案采用特殊的圆台轴和内设盲轴孔的抵柱，利用安装螺钉能够实现轴向夹紧时圆台轴的表面对抵柱的内侧面产

2023-06-27

10

306KB
