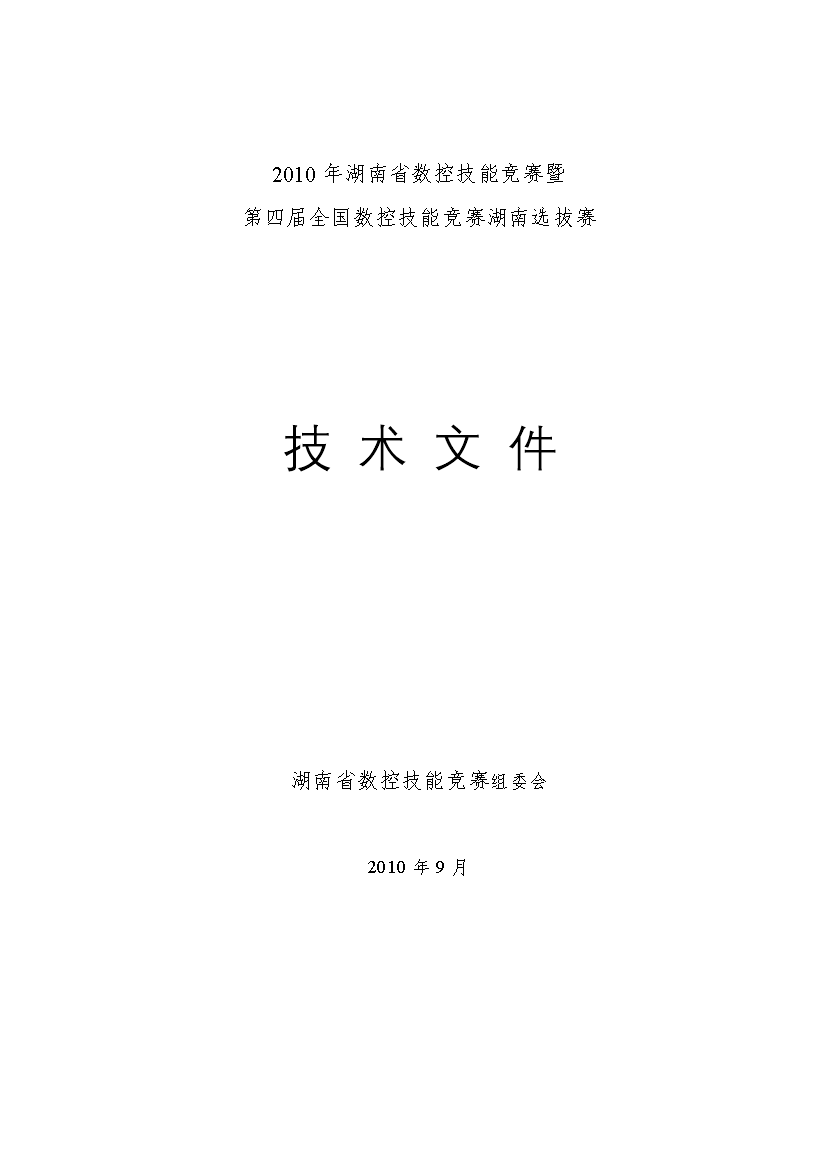

2010年湖南省数控技能竞赛暨第四届全国数控技能竞赛湖南选拔赛技术文件湖南省数控技能竞赛组委会2010年9月一、竞赛技术标准（一）试题依据《数控车工》、《数控铣工》、《加工中心操作工》、《数控程序员》国家职业标准制定：学生组竞赛内容包括最新国家职业标准《数控车工》或者《数控铣工》或者《加工中心操作工》或者《数控程序员》国家职业资格三级（高级技能）及其以下所有级别的要求；教师组、职工组竞赛内容包括最新国家职业标准《数控车工》或者《数控铣工》或者《加工中心操作工》或者《数控程序员》国家职业资格二级（技师）及其以下所有级别的要求。（二）竞赛总成绩由理论知识和操作技能竞赛两部分成绩组成其中理论知识占20%操作技能占80%（数控车、数控铣和加工中心竞赛中软件应用占15%实际机床加工操作技能占65%）。（三）相关知识与技能1、数控机床及工作原理（组成结构、插补原理、控制原理、伺服系统等）；2、数控加工工艺（加工工艺规范、工作装夹与夹具应用、刀具及切削参数选择与应用等）；3、编程技术（程序格式、常用指令、子程序、固定循环、变量编程等）数控程序员加入2轴、3轴及3轴以上编程技术；4、CAD/CAM软件使用方法（零件的几何建模、刀具轨迹的生成、后置处理及代码生成）；5、数控车、数控铣和加工中心的数控加工仿真软件应用仅限学生组；6、操作技能（机床操作与维护、试件加工和测量）。数控程序员还包含：1、零件图样识读、表达零件的三视图、局部视图和剖视图的画法知识尺寸和技术要求的标注知识机械零件测绘知识；2、公差配合、形位公差和表面粗糙度的定义和表示方法；3、数控加工插补原理数控机床结构知识机械加工工艺中确定零件加工工步、工序的知识工件定位、夹紧的知识；4、常用金属材料的分类、牌号以及切削性能知识常用热处理方法的基本操作工艺知识和常用热处理方法的用途；5、金属切削刀具的分类、刀具材料的知识金属切削刀具结构知识金属切削刀具工作原理。二、理论知识竞赛（一）考试内容竞赛内容包括数控原理与数控机床基础知识、机械加工基础、数控加工工艺、编程技术等其中数控程序员还包括计算机辅助编程知识、建模与数据交换等相关知识满分为100分。（二）竞赛时间考试时间为90分钟。（三）考试方式采用闭卷笔答方式。（四）复习参考材料数控程序员请参考《数控机床多轴加工技术实用教程》清华大学出版社（2010年4月）其他职业无指定参考资料。三、操作技能竞赛（一）考核内容数控车、数控铣和加工中心含软件应用和实际操作两部分。软件应用：内容包括零件几何造型、加工参数设置、刀具路径与加工轨迹的生成、代码生成与后置处理和加工仿真等满分为100分。职工组只使用CAD/CAM软件学生组使用CAD/CAM软件和数控加工仿真软件两部分；实际操作：按图纸要求完成试件的加工。（二）考核时间数控车、数控铣、加工中心等3职业的软件应用考核时间为120分钟。实际操作：数控车、数控铣和加工中心等3职业的操作竞赛时间均为360分钟；数控程序员时间为240分钟。（三）考核方式1、数控车、数控铣和加工中心：竞赛指定使用CAXA电子图板、CAXA数控车、CAXA制造工程师（北京数码大方科技有限公司）和英国Delcam公司2-5轴铣削软件PowerMill、车削软件FeatureCAM；软件应用在计算机机房采用上机操作方式进行每位参赛选手一个机位。2、数控程序员：指定使用CAXA制造工程师和PowerMill10.0。3、参赛选手必须按参赛试卷上的要求存储全部数据不按要求存储数据导致数据丢失者按成绩无效处理。（四）实际操作注意事项1、选手参加实际操作考核前按组委会指定时间熟悉竞赛场地及设备情况选手的出场顺序由抽签决定。2、选手若需休息、饮水或去洗手间一律计算在操作时间内饮水由赛场统一准备。3、如果选手提前结束竞赛应举手向裁判员示意提前结束加工。竞赛终止时间由裁判员记录在案选手提前结束比赛后不得再进行任何加工。4、提交试件：选手提交试件时应进行必要的清理裁判员需在零件的指定位置做好标记并需经选手在登记簿上签字确认以便检验和评分。四、竞赛场地与设施（一）理论知识竞赛在标准教室进行。（二）软件应用竞赛赛场配置软件应用竞赛在标准机房进行相应软件由专人负责统一安装、调试与检测。1、计算机设备微机100M交换机/与之相适应的服务器、网络设备、备份设备等；2、软件应用（1）CAD/CAM软件：竞赛指定使用CAXA电子图板、CAXA数控车、CAXA制造工程师（北京数码大方科技有限公司）和英国Delcam公司2-5轴铣削软件PowerMill、车削软件FeatureCAM。（2）仿真软件：指定使用上海宇龙数控加工仿真系统4.2版本。（三）操作技能竞赛赛场配置操作技能竞赛在指定场地进行场地配置相应的数控机床数控机床生产厂家、规格、型号见数控
