快换式纸张双向压痕部件和双向压痕装置.pdf

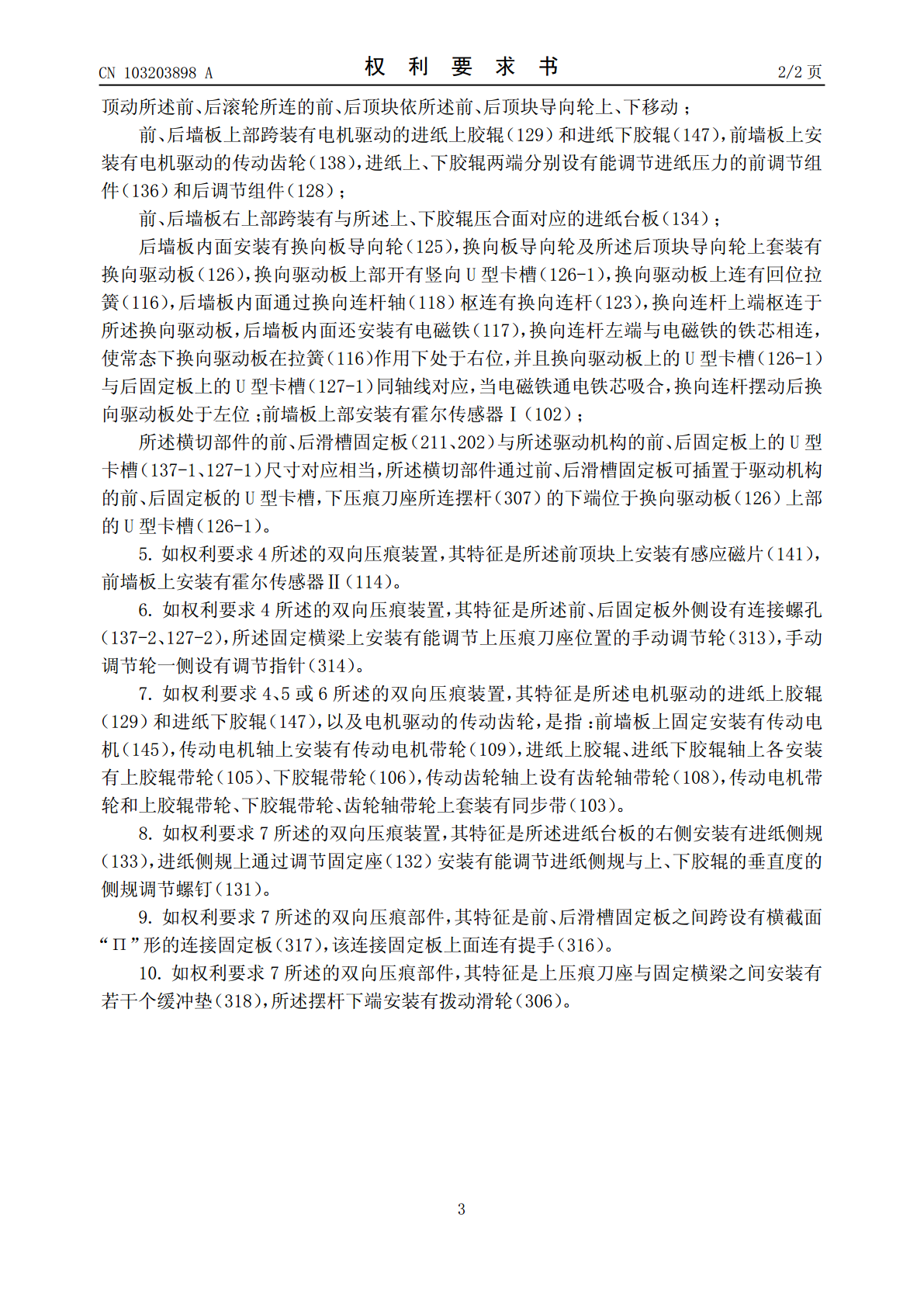

(19)中华人民共和国国家知识产权局*CN103203898A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103203898103203898A(43)申请公布日2013.07.17(21)申请号201310148789.0(22)申请日2013.04.25(71)申请人杭州惠宝机电有限公司地址311400浙江省杭州市富阳金桥工业园公园西路1216号(72)发明人何立峰(74)专利代理机构浙江杭州金通专利事务所有限公司33100代理人梁寅春(51)Int.Cl.B31F1/08(2006.01)权权利要求书2页利要求书2页说明书6页说明书6页附图5页附图5页(54)发明名称快换式纸张双向压痕部件和双向压痕装置(57)摘要能实现纸张双向压痕的快换式纸张双向压痕部件和双向压痕装置，双向压痕部件的前、后滑槽固定板上装有上压痕刀座和下压痕刀座，上压痕刀座底面左、右部分别设有纵向凹槽及纵向凸棱，下压痕刀座上顶面左、右部分别设有纵向凹槽及纵向凸棱；双向压痕装置由驱动机构和所述双向压痕部件构成，驱动机构的前、后墙板内面分别设有前、后后固定板，前、后固定板上开有U型卡槽，前、后墙板内面分别安装有前、后顶块导向轮，前、后顶块导向轮上各安装有开有长圆槽的前、后顶块，前、后墙板下部跨装有凸轮轴，凸轮轴上固定有前、后凸轮，前、后墙板上部跨装有进纸胶辊，前墙板上安装有传动齿轮，后墙板内面安套装有换向驱动板。本发明用作纸张双向压痕。CN103203898ACN103289ACN103203898A权利要求书1/2页1.快换式纸张双向压痕部件，其特征是设有包括前连接板（312）、前连接板下面所连的前滑槽固定板（310）、后连接板（301）、后连接板下面所连的后滑槽固定板（302）和前、后滑槽固定板下端跨连的支撑杆（309）以及前、后滑槽固定板上端跨连的固定横梁（319）构成的框架体；前、后滑槽固定板上部开设有上刀方槽（310-2），设有上压痕刀座（303），上压痕刀座套装于所述前、后滑槽固定板的上刀方槽，上压痕刀座的左、右侧分别安装有左导纸板（315）及右导纸板（320），上压痕刀座的底面左部及右部分别设有一纵向凹槽（303-2）及一纵向凸棱（303-1）；前、后滑槽固定板下部开设有下刀双向滑槽（310-1），设有下压痕刀座（308），下压痕刀座两端上、下部各连有上滑轮组件（304-2）及下滑轮组件（304-1），下压痕刀座通过其所连上、下滑轮组件跨装于前、后滑槽固定板的所述下刀双向滑槽；下压痕刀座上顶面左部及右部分别设有一纵向凹槽（308-2）及一纵向凸棱（308-1），下压痕刀座上固定连接有摆杆（307），下压痕刀座与所述支撑杆之间连有拉簧（305），使下压痕刀座常态下处于下位。2.如权利要求1所述的双向压痕部件，其特征是前、后滑槽固定板之间跨设有横截面“Π”形的连接固定板（317），该连接固定板上面连有提手（316）。3.如权利要求1或2所述的双向压痕部件，其特征是上压痕刀座与固定横梁之间安装有若干个缓冲垫（318），所述固定横梁上安装有能调节上压痕刀座位置的手动调节轮（313），手动调节轮一侧设有调节指针（314）。4.快换式纸张双向压痕装置，其特征是由快换式纸张双向压痕部件（3）和驱动机构（1）组成；所述快换式纸张双向压痕部件设有包括前连接板（312）、前连接板下面所连的前滑槽固定板（310）、后连接板（301）、后连接板下面所连的后滑槽固定板（302）和前、后滑槽固定板下端跨连的支撑杆（309）以及前、后滑槽固定板上端跨连的固定横梁（319）构成的框架体；前、后滑槽固定板上部开设有上刀方槽（310-2），设有上压痕刀座（303），上压痕刀座套装于所述前、后滑槽固定板的上刀方槽，上压痕刀座的左、右侧分别安装有左导纸板（315）及右导纸板（320），上压痕刀座的底面左部及右部分别设有一纵向凹槽（303-2）及一纵向凸棱（303-1）；前、后滑槽固定板下部开设有下刀双向滑槽（310-1），设有下压痕刀座（308），下压痕刀座两端上、下部各连有上滑轮组件（304-2）及下滑轮组件（304-1），下压痕刀座通过其所连上、下滑轮组件跨装于前、后滑槽固定板的所述下刀双向滑槽；下压痕刀座上顶面左部及右部分别设有一纵向凹槽（308-2）及一纵向凸棱（308-1），下压痕刀座上固定连接有摆杆（307），下压痕刀座与所述支撑杆之间连有拉簧（305），使下压痕刀座常态下处于下位；所述驱动机构设有具有前墙板（101）和后墙板（130）的主体框架，前墙板内面上部设有前固定板（137），相对应的后墙板内面上部设有后固定板（127），前、后固定板上开有竖向U型卡槽（137-1、127-1），前墙板内面中部安装有前顶块导向轮（140），设有中部开有竖向长圆
