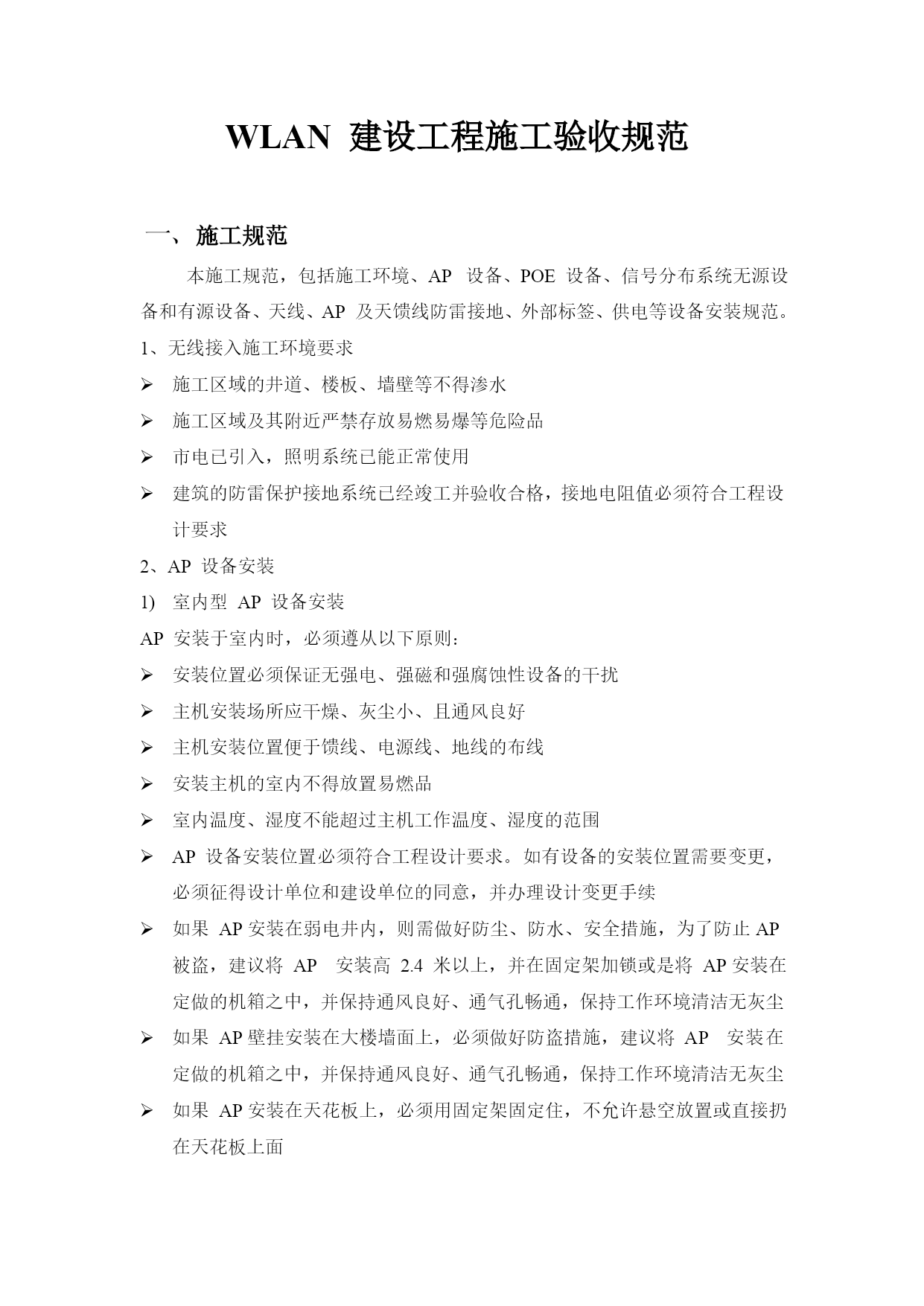

WLAN热点建设工程施工及现场验收规范 施工规范 施工自检 验收规范 WLAN系统无线接入部分 安装工程施工 验收工作 新建、扩建、改建工程施工规范 施工自检 验收规范施工环境的要求 设备器材检验 电缆走道（或槽道）安装 设备安装 线缆布放 防雷接地 标签施工区域的井道、楼板、墙壁等不得渗水。 施工区域及其附近严禁存放易燃易爆等危险品。 市电已引入，照明系统已能正常使用。 室外易于固定，无阻挡设备和材料的检查 规格型号 数量 外观 工程内容的核实 设计图纸 工程说明表位置、高度符合工程设计要求 根据建筑物的实际情况和业主的要求，尽量不外露布放 平直，无明显扭曲和歪斜 吊挂、立柱、侧旁支撑应牢固、整齐、平直 所有油漆铁件的漆色应一致，刷漆均匀，不留痕，不起泡。AP、Modem和交换机的安装 无源设备的安装 天线安装AP类型 室内型 自带天线 外接天线 室外型 设备安装位置必须符合工程设计要求。 设备安装时必须牢固固定 在安装AP的时候，要考虑以太网交换机、Modem跟AP之间的距离限制。 自带天线型AP尽量安装在较高的位置，最好能直接可视，不能安装在金属天花板上面或金属走线架等金属材料的后面。室外型AP必须进行防雷、防盗、防水、防晒、防破坏处理 当AP采用POE供电时， 必须将电源引入POE供电模块，然后通过网线给AP供电 要明确每个AP设备的功率，匹配相应的供电模块。 安装POE供电模块，需用扎带固定在机架上，保持良好通风、散热。 采用空气开关引电源线排插，为POE供电模块集中供电。 当设备外露于公共场所的情况下，需考虑设备的安全性。安装位置、设备型号必须符合工程设计要求 安装位置应便于调测、维护和散热 附近无强电、强磁、强腐蚀性设备 牢固固定，不可摇动，不允许悬空放置 接头牢固可靠，电气性能良好，两端应牢固固定，并做好防水处理。 对布放在室外的，必须做好防水、防尘、防晒处理。 在接入室分多网合路系统中，参照《中国电信广东公司室内分布系统工程施工及验收规范》的要求进行安装总体要求 安装位置、型号必须符合工程设计要求 安装必须牢固、可靠，清洁干净 挂墙式天线 保证天线垂直美观 吸顶式天线 保证天线水平 安装在天花板下时，应不破坏室内整体环境；安装天花板吊顶内时，应预留维护口 不允许与金属天花板吊顶直接接触 装修吊顶为石膏板，可依照设计要求将天线安装于吊顶与天花之间电梯内的天线 必须用膨胀螺栓牢固固定于电梯井壁 室外天线 采用具有防雷设备的专用支架固定 室外天线与跳线的接头应作防水处理。 室外天线的安装位置必须保证天线主覆盖方向前方无明显阻挡物，其指向和俯仰角可以根据覆盖目标进行微调。线缆布放的一般要求 线缆的规格、型号应符合工程设计要求。 所放线缆应顺直、整齐，线缆拐弯应均匀、圆滑一致，下线按顺序。 线缆两段应有明确的标志。 射频同轴电缆的布放和电缆头的安装 需要弯曲布放时，应满足最小弯曲半径的要求 射频同轴电缆所经过的线井应为电气管井，不得使用风管或水管管井。 确保无强电、强磁的干扰射频同轴电缆的布放和电缆头的安装 应尽量在线井和吊顶内布放，并用扎带进行牢固固定，严禁馈线沿建筑物避雷线捆扎。 射频同轴电缆布放时不能强行拉直，以免扭曲内导体。 射频同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。 电缆头的规格型号必须与射频同轴电缆相吻合。 所有室内使用的7/8”以上的射频同轴电缆要用粗扎带捆扎，没有用PVC管的地方要用黑色扎带，有白色PVC管的地方用白色扎带； 所有室外使用的扎带均要求使用黑色扎带，扎带尾段必须预留2~3mm的余量； 室外射频同轴电缆若悬空布放必须使用钢丝绳固定。走线管 对于不在机房、线井和天花吊顶中布放的射频同轴电缆，应套用PVC走线管。 走线管应尽量靠墙布放，并用线码或馈线夹进行牢固固定，其固定间距应能保证走线不出现交叉和空中飞线的现象。 若走线管无法靠墙布放（如地下停车场），馈线走线管可与其他线管一起走线，并用扎带与其他线管固定。 走线管进出口的墙孔应用防水、阻燃的材料进行密封。 五类线的布放 布放最长不超过100米 五类线布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。 五类线缆终接后，应有余量。 必须用尼龙绑扎带牢固绑扎。在弱电井桥架内和吊顶内隐蔽走线位置布放时，绑扎间距应不大于1米；在弱电井开放处和明线布放时，绑扎间距应不大于30厘米。 五类线的弯曲半径应符合：非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6～10倍。 。 五类线的布放 不受强电、强磁等源体的干扰 五类线与电源线平行敷设时 对绞电缆与电力电缆平行敷设，最小净距为130mm 有一方在接地的金属槽道或钢管中，最小净距为70mm 双方都在接地的金属槽道或钢
