利用VB实现PC机与多单片机通讯

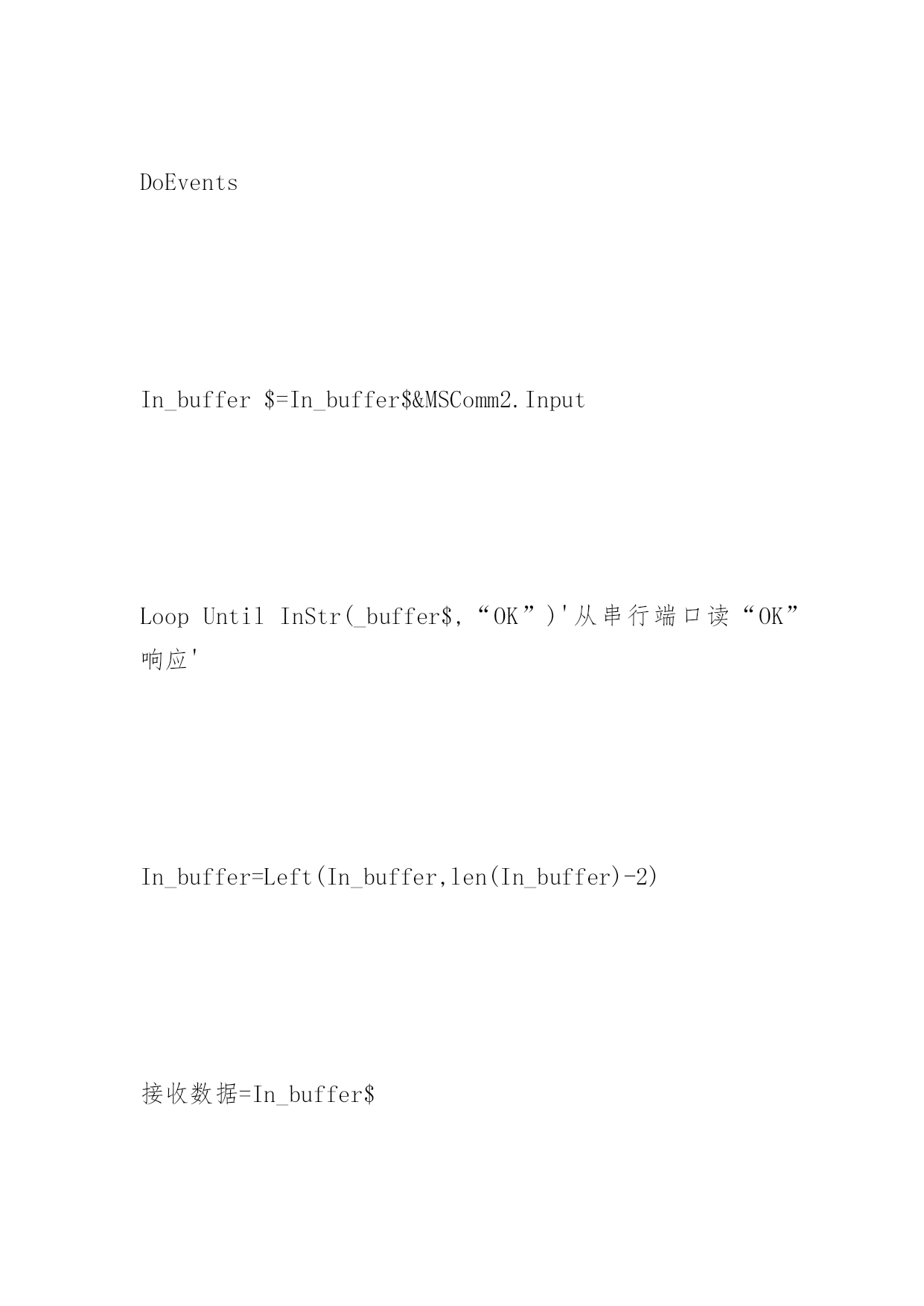

摘要：在Windows98下利用VB的串行通讯控件可实现PC机与多单片机之间的通讯。采用定时器控制大大加快了自动化进程，克服了往多“握手”协议造成的通讯速度缓慢的缺点。本文以PS1016单片机为例，详细介绍了PC机与单片机之间的串行通讯、数据的发送和接收。关键词：通讯属性事件前言在采用以PC机为控制中心的数据采集自动化控制系统中，通常需要单片机采集数据，然后用异步串行通讯方式传给PC机，PC对单片机进行定时控制，需要多个单片机协同工作。如果系统不很复杂，可通过定时器控件控制收发过程，在必要的地方自动接收装置，使定时控制和通讯过程完美地结合起来。这样，可以免去“握手”协议的繁琐过程，简化编程，提高速度。VB具有面向对象的设计方法，友好的用户界面，简单方便的串行通讯和实用性强等优点，无论借用其他语言就可以开发出优秀的控制系统通讯软件。本文介绍在Windows98环境下如何利用VB来实现PC机与多个PS1016单片机之间的串行通讯。VB环境下通讯程序的设计VB提供了串行端口控制Mscomm来为应用程序提供串行通讯。该控件屏蔽了通信过程中的底层操作，程序员可以设置、监视Mscomm控件的属性和事件，结合Timer控件即可完成对串行口的初始化和数据的输入输出工作。Mscomm控件的主要属性如下：（1）Commport设置并返回通讯端口号。端口号可以设置为1～16的任何数，如Mscomm.Commport=2表示设置当前通讯端口为COM2。（2）Setting设置并返回波特率、奇偶校验、数据位、停止位。格式为Mscomm.Setting=String。String是一个包含四部分的字符串：第一部分为波特率；第二部分为奇偶校验，N表示不校验，M表示符号校验，E表示偶校验，O表示奇校验，S表示空格校验；第三部分为数据位数，其可选值为4，5，6，7，8；第四部分为停止位位数，其可选值为1，1.5，2。Setting属性的缺省值为“9600，N，8，1”。（3）Portopen设置并返回通讯端口的状态，也可以打开和关闭端口。（4）Input从接收缓冲区返回和删除字符。该属性在运行时为只读。（5）InputLen设置并返回每次Input属性从接收缓冲区中读取的字符数。InputLen属性的缺省值为0。设置InputLen为0时，Input将读取接收缓冲区的全部字符。（6）Output向传送缓冲区写数据。要传送的数据可是文本数据或二进制数据。（7）CommEvent返回最近的通讯事件或错误。只要有通讯错误或事件发生错误时就会产生Oncomm事件。CommEvent属性中存有该错误或事件的数值代码。Timer控件的主要属性如下：（1）Enabled返回或设置一个值，该值用来确定一个窗体或控件否能够对用户产生的事件作出反应。通过把Enabled设置为“Galse”来使Timer控件成为无效，将取消由控件的Interval属性所建立的倒计时数。（2）Interval返回或设置对Timer控件的计时事件调用间的毫秒数。Timer控件的Enabled属性决定该控件是否对时间的推移作出响应。将Enabled设置为“False”会关闭Timer控件，设置为“True”则打开Timer控件。当Timer控件置为有效时，倒计时总是从其Interval属性设置值开始。创建Timer事件程序。可通知VB在每次Interval到时该做什么。Timer控件和Enabled属性设置为“True”时，VB将在Interval时间到后自动访问Timer_Timer过程。为实现通讯程序，须在VB开发环境下设置一个用做控制通讯的窗体。窗体上主要有一个通讯控件Mscomml和两个Timer控件。VB的特点是事件驱动，定时器控件会定时触发相应事件的驱动程序。1.发送单片机命令为了使主机能够对整个检测过程进行实时控制，须要在发送命令以后设定等待的时间，也可以通过条件判断下一步是发达还是接收命令。对发送的命令，可能是文本方式或二进制代码。在发送二进制代码时，应特别注意发送的格式。发送命令过程是一个带参过程，这样可使发送命令简便易行。具体程序如下：Sub发送单片机命令过程（commandAsByte）Dim输出命令（1To1）AsByteDoEvents输出命令（1）=commandMSComm1.OutBufferCount=0MSComm1.Output=输出命令MSComm1.InBufferCount=0EndSub2.接收数据接收数据是一个被动的过程，可以通过函数来实现，由定时器开启。在接收过程中，多数用特征字符，如“OK”、“#”等。这些需要在通讯协议中约定。Function接收数据（）DoDoEventsIn_buffer$=In_buffer$
