备战中考物理-电路类问题-综合题含答案.doc

一、初中物理电路类问题
1．某商场安装的新型火灾报警器有手动报警和自动报警两种模式，当发生火灾，室内烟雾浓度超过设定值时，安装在电路中的感应器会使得开关闭合，报警器响（符号同电铃）且窗户自动打开（窗户制动机符号为M）；或人手动按下报警按钮，开关闭合，报警器响且窗户自动打开．图中符合上述要求的电路图是（）
A． B．
C． D．
【答案】A
【解析】
【分析】
串并联电路的识别。
【详解】
由题意可知，传感器会使开关闭合，报警器响，且窗户自动打开，可知和电铃、电动机是一个串联电路；同时也可手动闭合开关，报警器响且窗户自动打开，由此可得开关与并联，和电铃与电动机串联，符合要求的只有电路A，故选A。
【点睛】
较难题。失分原因：一是没有理解题干中的要求；二是不会根据串并联电路的特点逆向推断所设计的电路中用电器和开关的串并联关系。

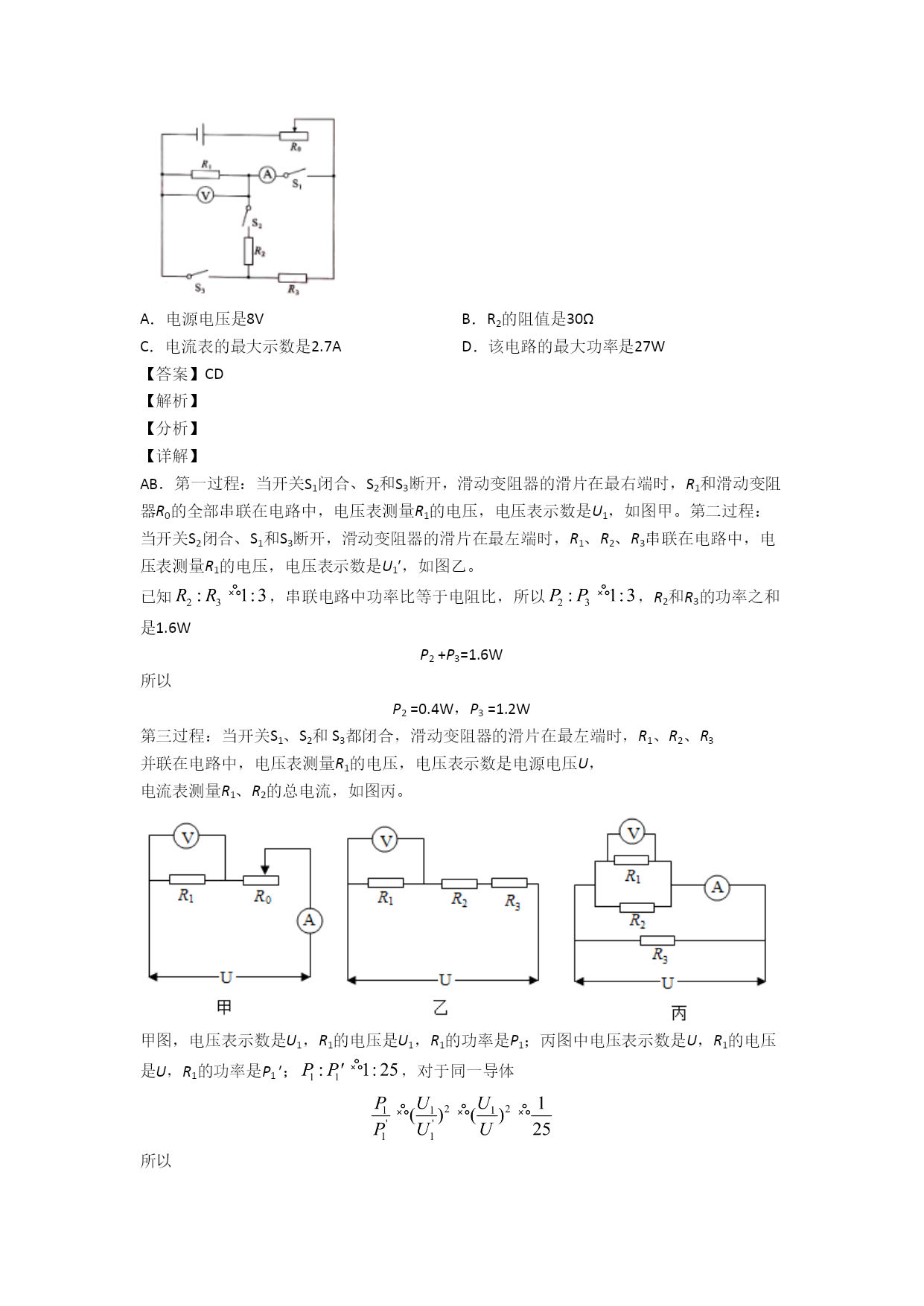

2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是20Ω。当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是，R2和R3的功率之和是1.6W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是，已知R2∶R3=1∶3，∶=9∶5，=1∶25，下列结论正确的是（）

A．电源电压是8V B．R2的阻值是30Ω
C．电流表的最大示数是2.7A D．该电路的最大功率是27W
【答案】CD
【解析】
【分析】
【详解】
AB．第一过程：当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，R1和滑动变阻器R0的全部串联在电路中，电压表测量R1的电压，电压表示数是U1，如图甲。第二过程：当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，R1、R2、R3串联在电路中，电压表测量R1的电压，电压表示数是U1′，如图乙。已知，串联电路中功率比等于电阻比，所以，R2和R3的功率之和是1.6W
P2+P3=1.6W
所以
P2=0.4W，P3=1.2W
第三过程：当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1、R2、R3并联在电路中，电压表测量R1的电压，电压表示数是电源电压U，电流表测量R1、R2的总电流，如图丙。

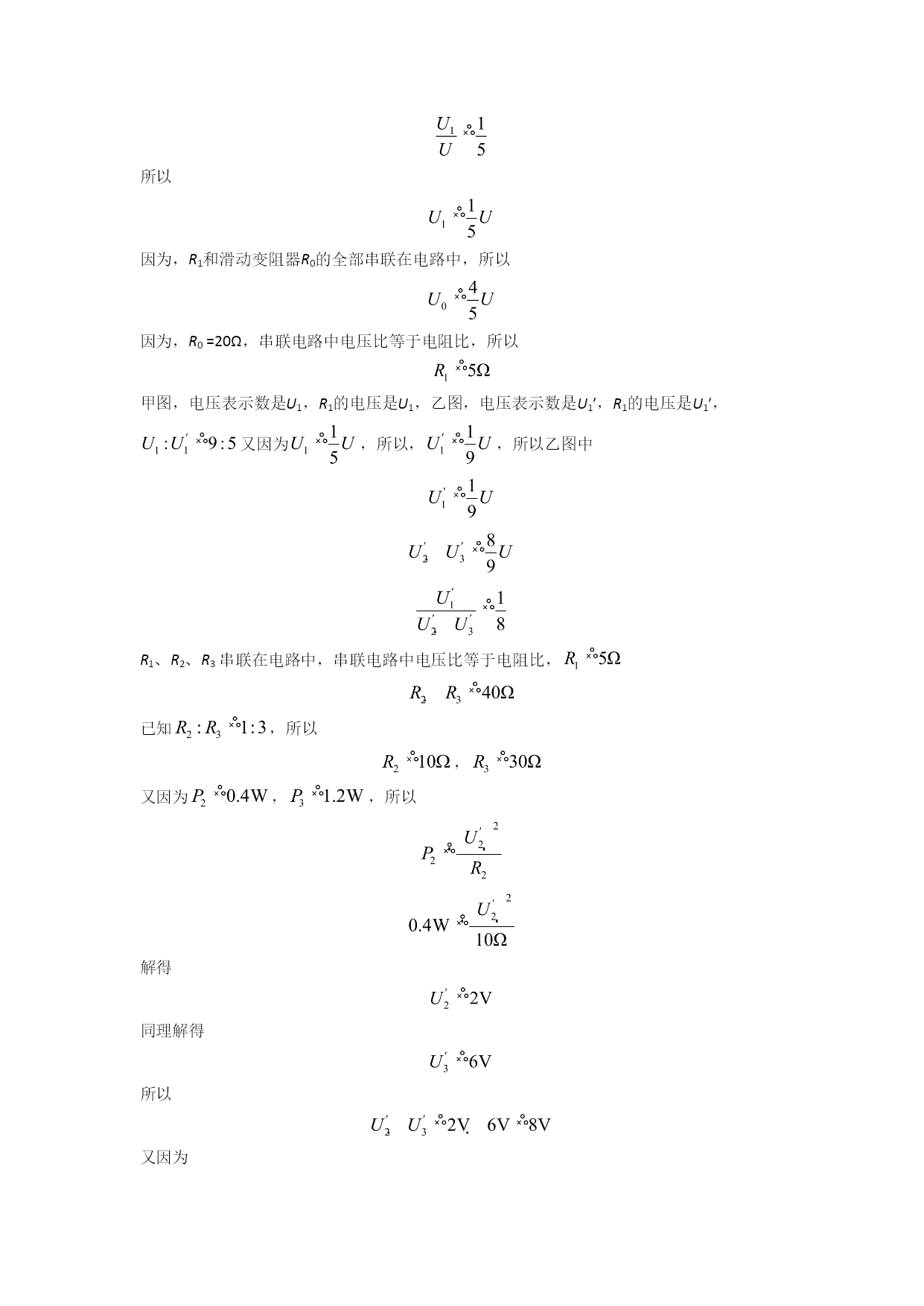

甲图，电压表示数是U1，R1的电压是U1，R1的功率是P1；丙图中电压表示数是U，R1的电压是U，R1的功率是P1′；，对于同一导体

所以

所以

因为，R1和滑动变阻器R0的全部串联在电路中，所以

因为，R0=20Ω，串联电路中电压比等于电阻比，所以

甲图，电压表示数是U1，R1的电压是U1，乙图，电压表示数是U1′，R1的电压是U1′，又因为，所以，，所以乙图中

R1、R2、R3串联在电路中，串联电路中电压比等于电阻比，

已知，所以
，
又因为，，所以

解得

同理解得

所以

又因为

所以

所以电源电压为

故AB错误；

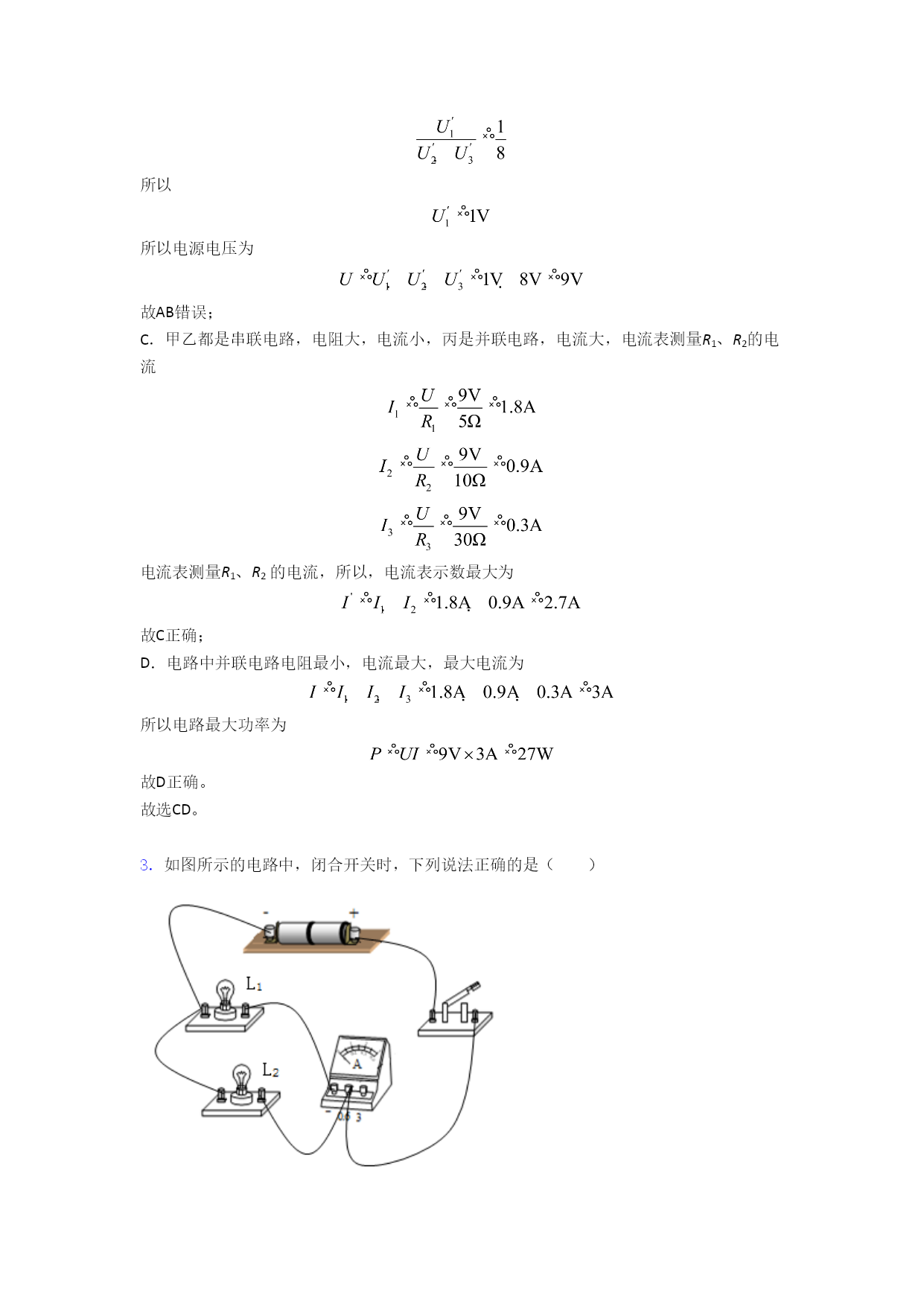

C．甲乙都是串联电路，电阻大，电流小，丙是并联电路，电流大，电流表测量R1、R2的电流

电流表测量R1、R2的电流，所以，电流表示数最大为

故C正确；
D．电路中并联电路电阻最小，电流最大，最大电流为

所以电路最大功率为

故D正确。
故选CD。

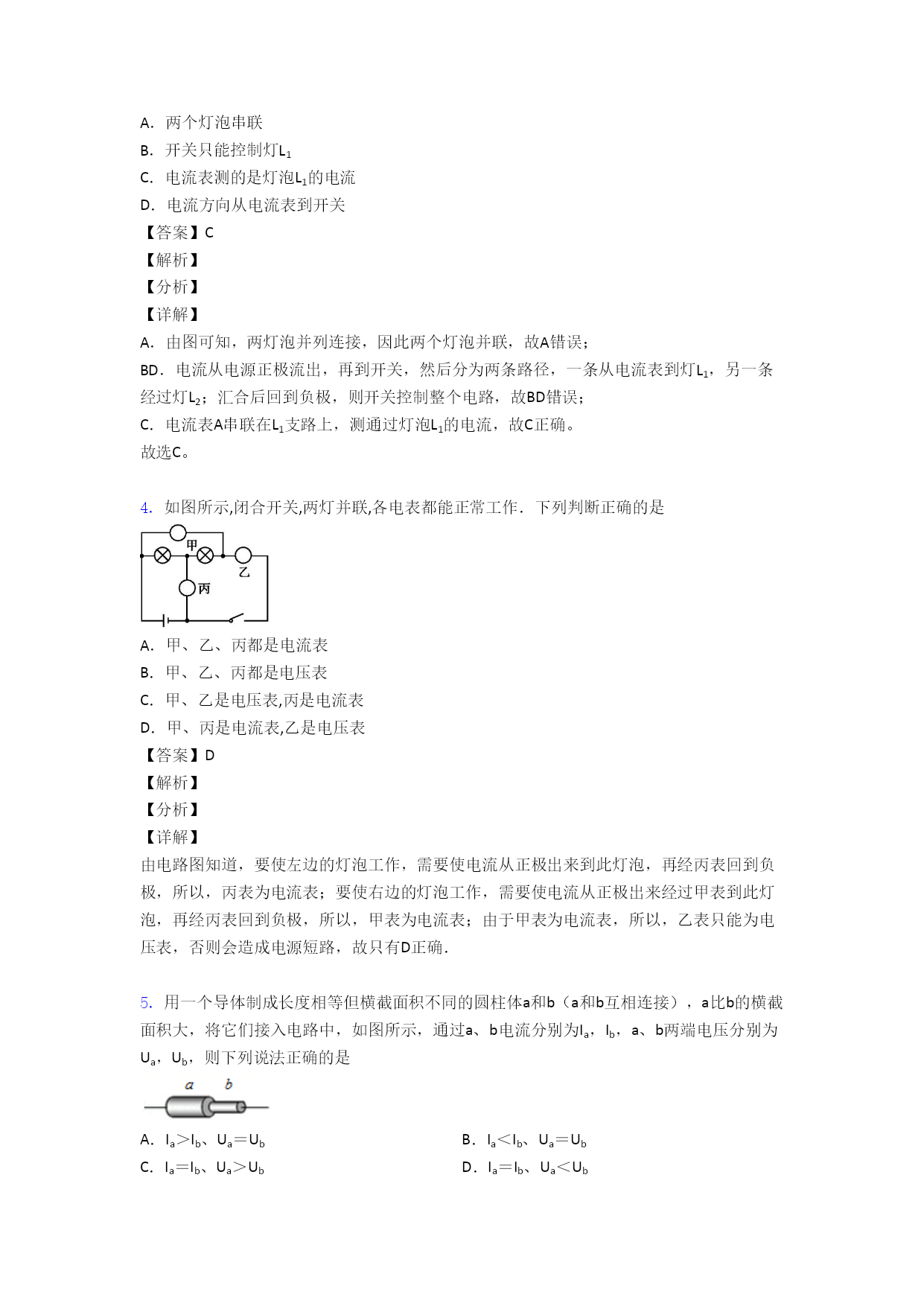

3．如图所示的电路中，闭合开关时，下列说法正确的是（）

A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
【答案】C
【解析】
【分析】
【详解】
A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
故选C。

4．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是

A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
C．甲、乙是电压表,丙是电流表
D．甲、丙是电流表,乙是电压表
【答案】D
【解析】
【分析】
【详解】
由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．

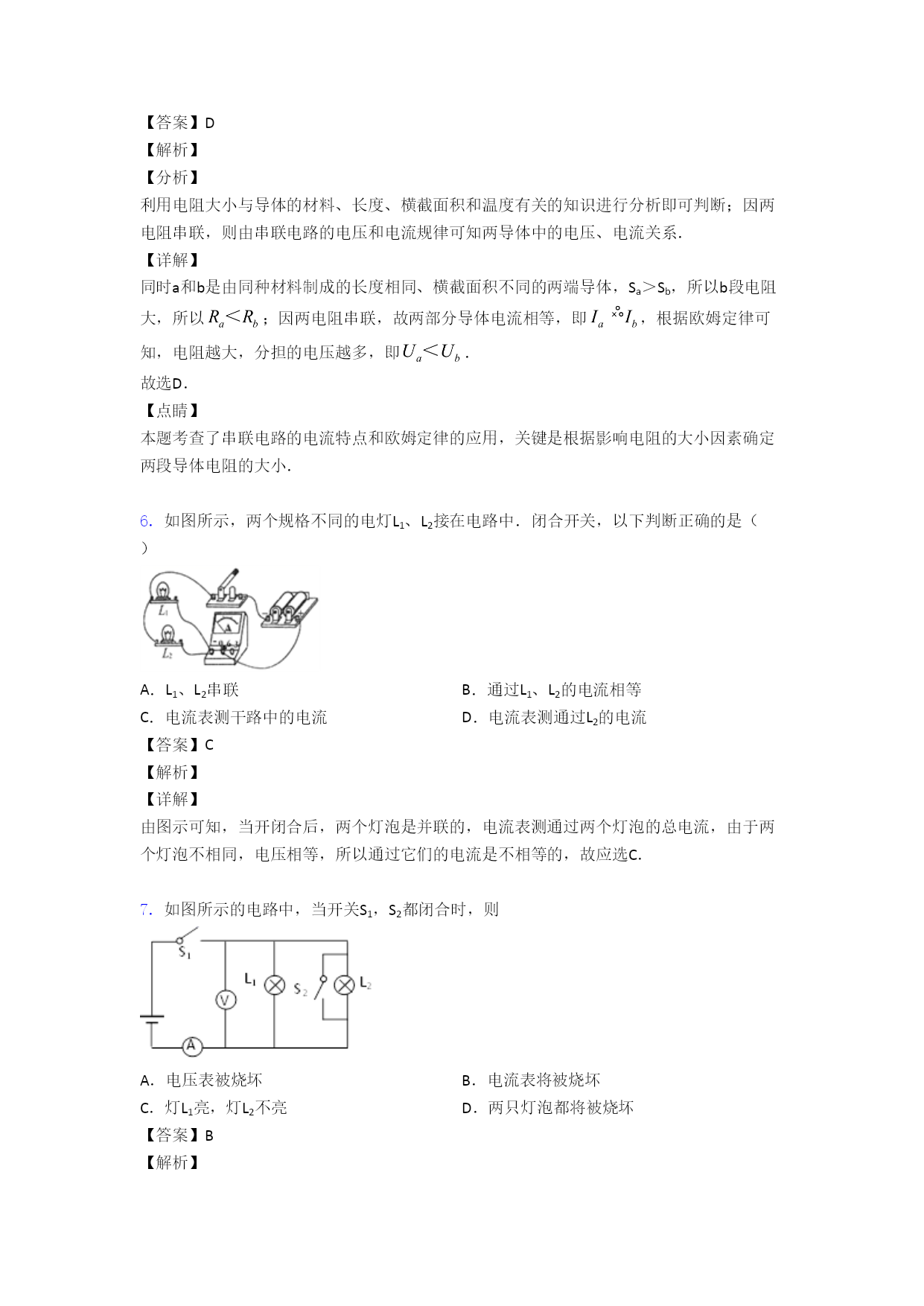

5．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是

A．Ia＞Ib、Ua＝Ub B．Ia＜Ib、
