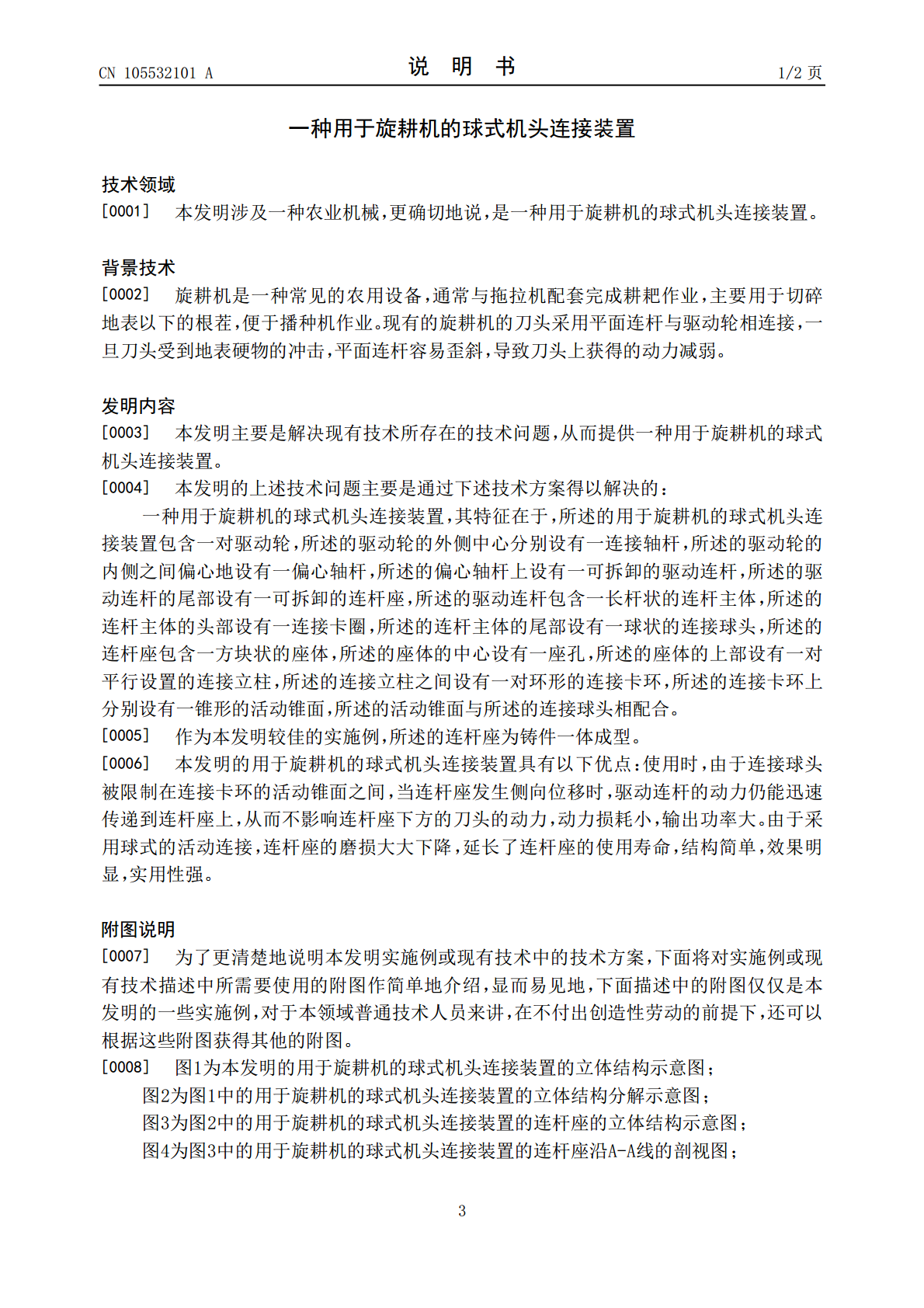

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105532101A(43)申请公布日2016.05.04(21)申请号201610046594.9(22)申请日2016.01.25(71)申请人夏云美地址233000安徽省蚌埠市龙子湖区新淮路244号(72)发明人夏云美(51)Int.Cl.A01B71/02(2006.01)A01B33/10(2006.01)权利要求书1页说明书2页附图4页(54)发明名称一种用于旋耕机的球式机头连接装置(57)摘要本发明公开了一种用于旋耕机的球式机头连接装置，其特征在于，所述的用于旋耕机的球式机头连接装置包含一对驱动轮，所述的驱动轮的外侧中心分别设有一连接轴杆，所述的驱动轮的内侧之间偏心地设有一偏心轴杆，所述的偏心轴杆上设有一可拆卸的驱动连杆，所述的驱动连杆的尾部设有一可拆卸的连杆座。由于连接球头被限制在连接卡环的活动锥面之间，当连杆座发生侧向位移时，驱动连杆的动力仍能迅速传递到连杆座上，从而不影响连杆座下方的刀头的动力，动力损耗小，输出功率大。由于采用球式的活动连接，连杆座的磨损大大下降，延长了连杆座的使用寿命，结构简单，效果明显，实用性强。CN105532101ACN105532101A权利要求书1/1页1.一种用于旋耕机的球式机头连接装置，其特征在于，所述的用于旋耕机的球式机头连接装置（1）包含一对驱动轮（2），所述的驱动轮（2）的外侧中心分别设有一连接轴杆（3），所述的驱动轮（2）的内侧之间偏心地设有一偏心轴杆（4），所述的偏心轴杆（4）上设有一可拆卸的驱动连杆（5），所述的驱动连杆（5）的尾部设有一可拆卸的连杆座（6），所述的驱动连杆（5）包含一长杆状的连杆主体（51），所述的连杆主体（51）的头部设有一连接卡圈（52），所述的连杆主体（51）的尾部设有一球状的连接球头（53），所述的连杆座（6）包含一方块状的座体（61），所述的座体（61）的中心设有一座孔（63），所述的座体（61）的上部设有一对平行设置的连接立柱（62），所述的连接立柱（62）之间设有一对环形的连接卡环（64），所述的连接卡环（64）上分别设有一锥形的活动锥面（641），所述的活动锥面（641）与所述的连接球头（53）相配合。2.根据权利要求1所述的用于旋耕机的球式机头连接装置，其特征在于，所述的连杆座（6）为铸件一体成型。2CN105532101A说明书1/2页一种用于旋耕机的球式机头连接装置技术领域[0001]本发明涉及一种农业机械，更确切地说，是一种用于旋耕机的球式机头连接装置。背景技术[0002]旋耕机是一种常见的农用设备，通常与拖拉机配套完成耕耙作业，主要用于切碎地表以下的根茬，便于播种机作业。现有的旋耕机的刀头采用平面连杆与驱动轮相连接，一旦刀头受到地表硬物的冲击，平面连杆容易歪斜，导致刀头上获得的动力减弱。发明内容[0003]本发明主要是解决现有技术所存在的技术问题，从而提供一种用于旋耕机的球式机头连接装置。[0004]本发明的上述技术问题主要是通过下述技术方案得以解决的：一种用于旋耕机的球式机头连接装置，其特征在于，所述的用于旋耕机的球式机头连接装置包含一对驱动轮，所述的驱动轮的外侧中心分别设有一连接轴杆，所述的驱动轮的内侧之间偏心地设有一偏心轴杆，所述的偏心轴杆上设有一可拆卸的驱动连杆，所述的驱动连杆的尾部设有一可拆卸的连杆座，所述的驱动连杆包含一长杆状的连杆主体，所述的连杆主体的头部设有一连接卡圈，所述的连杆主体的尾部设有一球状的连接球头，所述的连杆座包含一方块状的座体，所述的座体的中心设有一座孔，所述的座体的上部设有一对平行设置的连接立柱，所述的连接立柱之间设有一对环形的连接卡环，所述的连接卡环上分别设有一锥形的活动锥面，所述的活动锥面与所述的连接球头相配合。[0005]作为本发明较佳的实施例，所述的连杆座为铸件一体成型。[0006]本发明的用于旋耕机的球式机头连接装置具有以下优点：使用时，由于连接球头被限制在连接卡环的活动锥面之间，当连杆座发生侧向位移时，驱动连杆的动力仍能迅速传递到连杆座上，从而不影响连杆座下方的刀头的动力，动力损耗小，输出功率大。由于采用球式的活动连接，连杆座的磨损大大下降，延长了连杆座的使用寿命，结构简单，效果明显，实用性强。附图说明[0007]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。[0008]图1为本发明的用于旋耕机的球式机头连接装置的立体结构示意图；图2为图1中的用于旋耕机的球式机头连接装置的立体结构分解示意图；图
