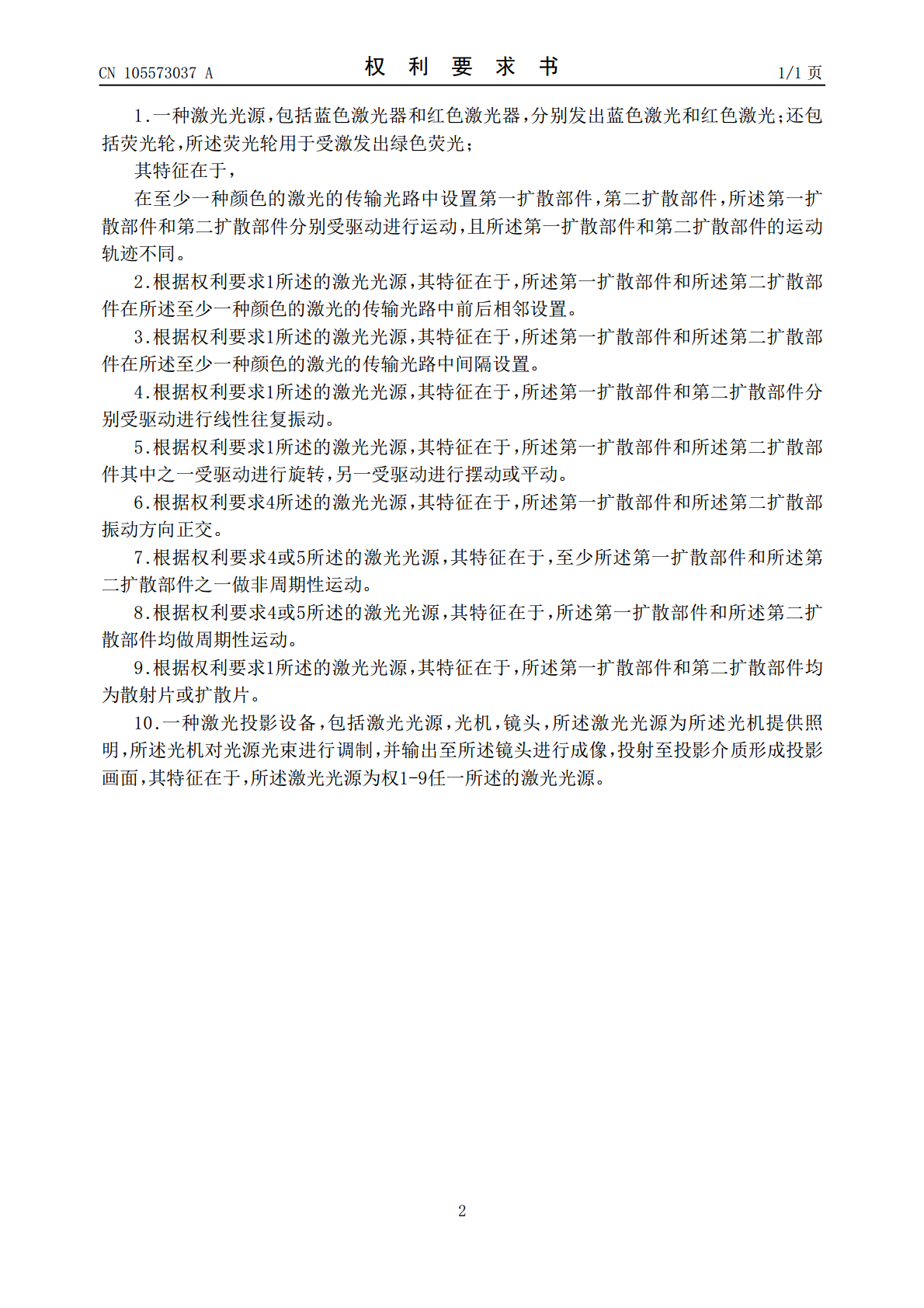

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105573037A(43)申请公布日2016.05.11(21)申请号201610120030.5(22)申请日2016.03.03(66)本国优先权数据201511013799.92015.12.31CN(71)申请人海信集团有限公司地址266100山东省青岛市崂山区株洲路151号(72)发明人田有良刘显荣(74)专利代理机构青岛联智专利商标事务所有限公司37101代理人邵新华(51)Int.Cl.G03B21/20(2006.01)G02B27/09(2006.01)权利要求书1页说明书10页附图13页(54)发明名称一种激光光源及激光投影设备(57)摘要本发明公开了一种激光光源，包括蓝色激光器和红色激光器，分别发出蓝色激光和红色激光；还包括荧光轮，用于受激发出绿色荧光；在至少一种颜色的激光的传输光路中设置第一扩散部件，第二扩散部件，两扩散部件受驱动进行运动，且运动轨迹不同，使得激光光束在依次经过两个扩散部件时，相位发生改变的空间位置范围增大，而改变后的相位之间的相关度较低的概率增大，能够大大增加随机相位图样的数量，利用人眼积分作用，使得散斑效应减弱，达到较好的消散斑的目的。本发明还公开了一种激光投影设备，应用上述技术方案的激光光源。CN105573037ACN105573037A权利要求书1/1页1.一种激光光源，包括蓝色激光器和红色激光器，分别发出蓝色激光和红色激光；还包括荧光轮，所述荧光轮用于受激发出绿色荧光；其特征在于，在至少一种颜色的激光的传输光路中设置第一扩散部件，第二扩散部件，所述第一扩散部件和第二扩散部件分别受驱动进行运动，且所述第一扩散部件和第二扩散部件的运动轨迹不同。2.根据权利要求1所述的激光光源，其特征在于，所述第一扩散部件和所述第二扩散部件在所述至少一种颜色的激光的传输光路中前后相邻设置。3.根据权利要求1所述的激光光源，其特征在于，所述第一扩散部件和所述第二扩散部件在所述至少一种颜色的激光的传输光路中间隔设置。4.根据权利要求1所述的激光光源，其特征在于，所述第一扩散部件和第二扩散部件分别受驱动进行线性往复振动。5.根据权利要求1所述的激光光源，其特征在于，所述第一扩散部件和所述第二扩散部件其中之一受驱动进行旋转，另一受驱动进行摆动或平动。6.根据权利要求4所述的激光光源，其特征在于，所述第一扩散部件和所述第二扩散部振动方向正交。7.根据权利要求4或5所述的激光光源，其特征在于，至少所述第一扩散部件和所述第二扩散部件之一做非周期性运动。8.根据权利要求4或5所述的激光光源，其特征在于，所述第一扩散部件和所述第二扩散部件均做周期性运动。9.根据权利要求1所述的激光光源，其特征在于，所述第一扩散部件和第二扩散部件均为散射片或扩散片。10.一种激光投影设备，包括激光光源，光机，镜头，所述激光光源为所述光机提供照明，所述光机对光源光束进行调制，并输出至所述镜头进行成像，投射至投影介质形成投影画面，其特征在于，所述激光光源为权1-9任一所述的激光光源。2CN105573037A说明书1/10页一种激光光源及激光投影设备[0001]本申请要求2015年12月31日提出的发明名称“一种激光光源及激光投影设备”的中国发明申请201511013799.9的优先权。技术领域[0002]本发明涉及投影显示领域，尤其涉及一种用于投影的激光光源及激光投影设备。背景技术[0003]激光是一种高亮度，方向性强，发出单色相干光束的光源，由于激光的诸多优点，近年来被逐渐作为光源应用于投影显示技术领域。激光的高相干性也带来了激光投影显示时的散斑效应，所谓散斑是指相干光源在照射粗糙的物体时，散射后的的光，由于其波长相同，相位恒定，就会在空间中产生干涉，空间中有些部分发生干涉相长,有部分发生干涉相消,最终的结果是在屏幕上出现颗粒状的明暗相间的斑点，这些未聚焦的斑点在人眼看来处于闪烁状态,长时间观看易产生眩晕不适感，更造成投影图像质量的劣化，降低用户的观看体验。[0004]从抑制散斑的原理上看，通常包括，运用空间迭加的方法使散斑细化；运用时间平均的方法使散斑叠加，利用人眼积分作用减弱；运用拓展频谱宽度降低激光光源的相干性，以及运用频率迭加的方法减弱光源的相干性。现有技术在激光传输光路中，使用旋转的散射片或扩散片进行消散斑，主要是利用了上述空间迭加和时间平均的原理，通过将光束拆分多个子光束，将散斑细化，并将不同时点的散斑图样进行叠加匀化，通过在人眼中的积分作用，使散斑现象淡化，减弱。但是现有技术中扩散片的消散斑效果与扩散片本身设置的发散角度和运动方式有关，在实际应用中，效果有限，无法有效提高投影画面的显示质量。发明内容[0005]本发明公开了一种激光光源和激光
